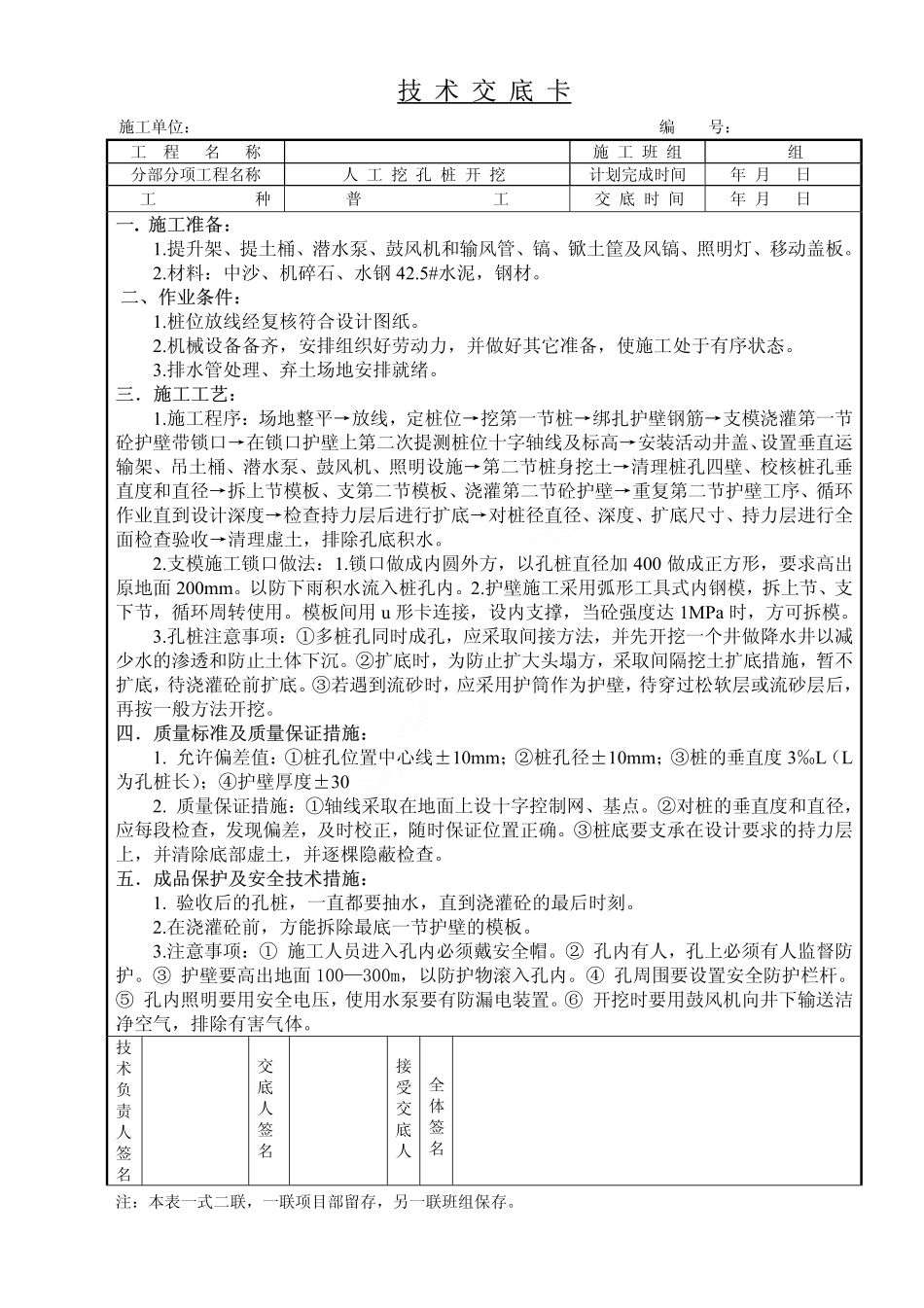

筑龙网www.zhulong.com技术交底卡施工单位：编号：工程名称施工班组组分部分项工程名称人工挖孔桩开挖计划完成时间年月日工种普工交底时间年月日一.施工准备：1.提升架、提土桶、潜水泵、鼓风机和输风管、镐、锨土筐及风镐、照明灯、移动盖板。2.材料：中沙、机碎石、水钢42.5#水泥，钢材。二、作业条件：1.桩位放线经复核符合设计图纸。2.机械设备备齐，安排组织好劳动力，并做好其它准备，使施工处于有序状态。3.排水管处理、弃土场地安排就绪。三．施工工艺：1.施工程序：场地整平→放线，定桩位→挖第一节桩→绑扎护壁钢筋→支模浇灌第一节砼护壁带锁口→在锁口护壁上第二次提测桩位十字轴线及标高→安装活动井盖、设置垂直运输架、吊土桶、潜水泵、鼓风机、照明设施→第二节桩身挖土→清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板、支第二节模板、浇灌第二节砼护壁→重复第二节护壁工序、循环作业直到设计深度→检查持力层后进行扩底→对桩径直径、深度、扩底尺寸、持力层进行全面检查验收→清理虚土，排除孔底积水。2.支模施工锁口做法：1.锁口做成内圆外方，以孔桩直径加400做成正方形，要求高出原地面200mm。以防下雨积水流入桩孔内。2.护壁施工采用弧形工具式内钢模，拆上节、支下节，循环周转使用。模板间用u形卡连接，设内支撑，当砼强度达1MPa时，方可拆模。3.孔桩注意事项：①多桩孔同时成孔，应采取间接方法，并先开挖一个井做降水井以减少水的渗透和防止土体下沉。②扩底时，为防止扩大头塌方，采取间隔挖土扩底措施，暂不扩底，待浇灌砼前扩底。③若遇到流砂时，应采用护筒作为护壁，待穿过松软层或流砂层后，再按一般方法开挖。四．质量标准及质量保证措施：1.允许偏差值：①桩孔位置中心线±10mm；②桩孔径±10mm；③桩的垂直度3‰L（L为孔桩长）；④护壁厚度±302.质量保证措施：①轴线采取在地面上设十字控制网、基点。②对桩的垂直度和直径，应每段检查，发现偏差，及时校正，随时保证位置正确。③桩底要支承在设计要求的持力层上，并清除底部虚土，并逐棵隐蔽检查。五．成品保护及安全技术措施：1.验收后的孔桩，一直都要抽水，直到浇灌砼的最后时刻。2.在浇灌砼前，方能拆除最底一节护壁的模板。3.注意事项：①施工人员进入孔内必须戴安全帽。②孔内有人，孔上必须有人监督防护。③护壁要高出地面100—300m，以防护物滚入孔内。④孔周围要设置安全防护栏杆。⑤孔内照明要用安全电压，使用水泵要有防漏电装置。⑥开挖时要用鼓风机向井下输送洁净空气，排除有害气体。技术负责人签名交底人签名接受交底人全体签名注：本表一式二联，一联项目部留存，另一联班组保存。筑龙网www.zhulong.com技术交底卡施工单位：编号：工程名称施工班组组分部分项工程名称人孔桩芯钢筋制安计划完成时间年月日工种钢筋工交底时间年月日一、施工准备：1.机具准备：钢筋切断机、钢筋调直机、交流电焊机。2.核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。如有错漏，应纠正增补。3.准备绑扎用的铅丝、绑扎工具、绑扎架等。二、施工条件：1.钢筋加工必须在有出厂证明和合格实验报告的前提下才能进行。2.钢筋吊装必须在人孔桩验收的情况下进行。三、施工工艺：1.施工程序：放样→钢筋除绣→钢筋调直→钢筋切断→划线→绑扎成型。2.技术措施：①箍筋采用螺旋箍。主筋数量：由基础设计说明第二条表格所示。①每个钢筋笼需焊三道φ14@加强筋。②钢筋笼直径控制：孔内径减去保护层厚70mm，钢筋笼长为3.5m。③钢筋吊装时，注意钢筋笼顶标高,并且使钢筋笼置于孔桩中间，用孔壁上红油漆三角形标高为▽-4.50m进行控制。④若出现主筋长度不够时，要对焊连接。螺旋箍每隔1—1.5箍要与主筋按梅花形电弧焊点焊固定。⑥钢筋笼吊装就位时，用塔吊吊起，直立扶稳后，缓慢落入孔内就位，用钢管和φ8钢筋固定后，再卸钩，注意标高、垂直度、保护层正确。四、质量标准和质量保证措施上下主筋接头错开50%。保护层偏差≤8mm。质量保证措施：1、在钢筋笼四侧主筋上每隔5m设置一个φ20mm耳环作定位垫块之用，使保护层保持7cm。2、至少在四棵主筋上用粉笔划线，控制箍筋间距。3、在加...
