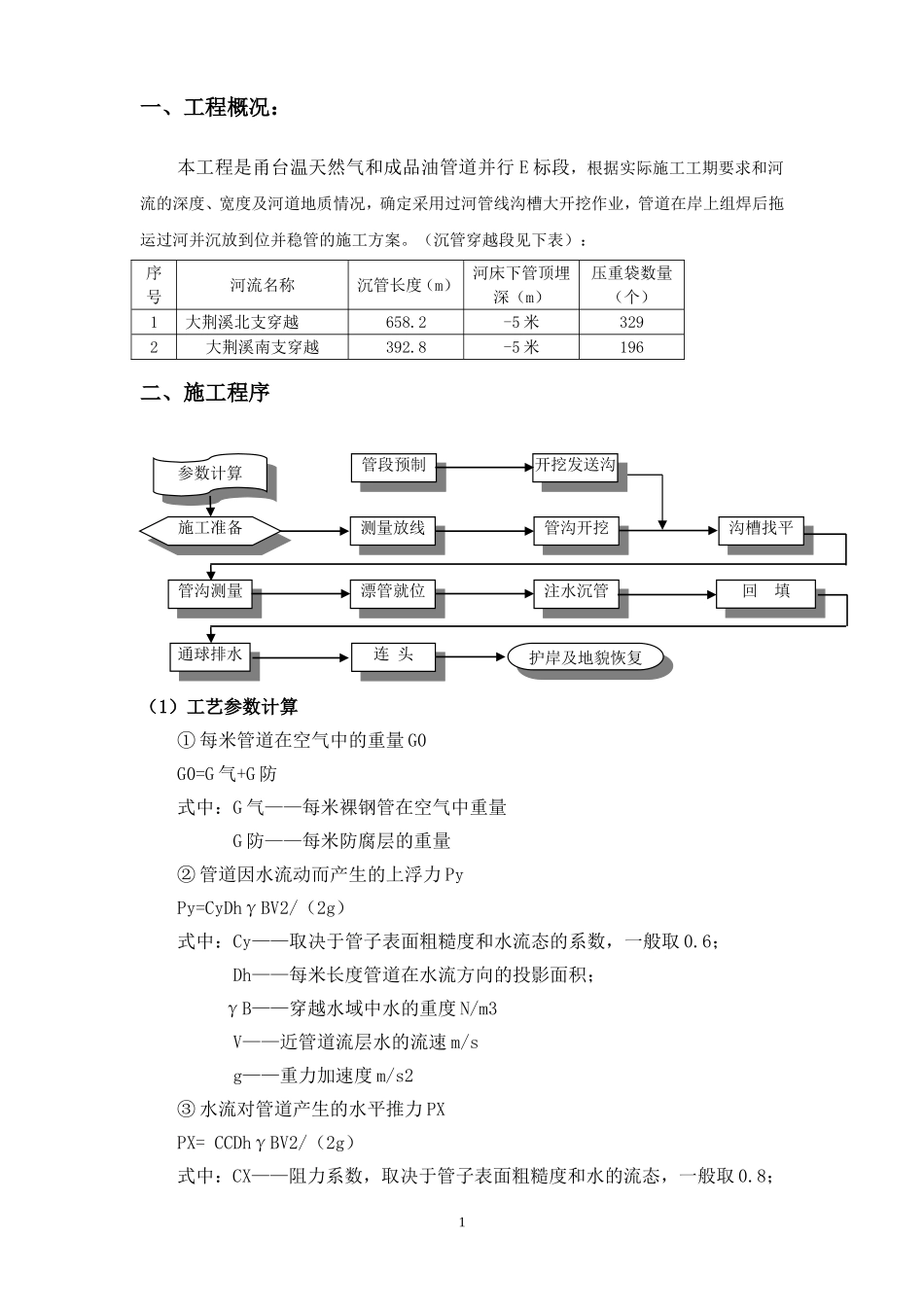

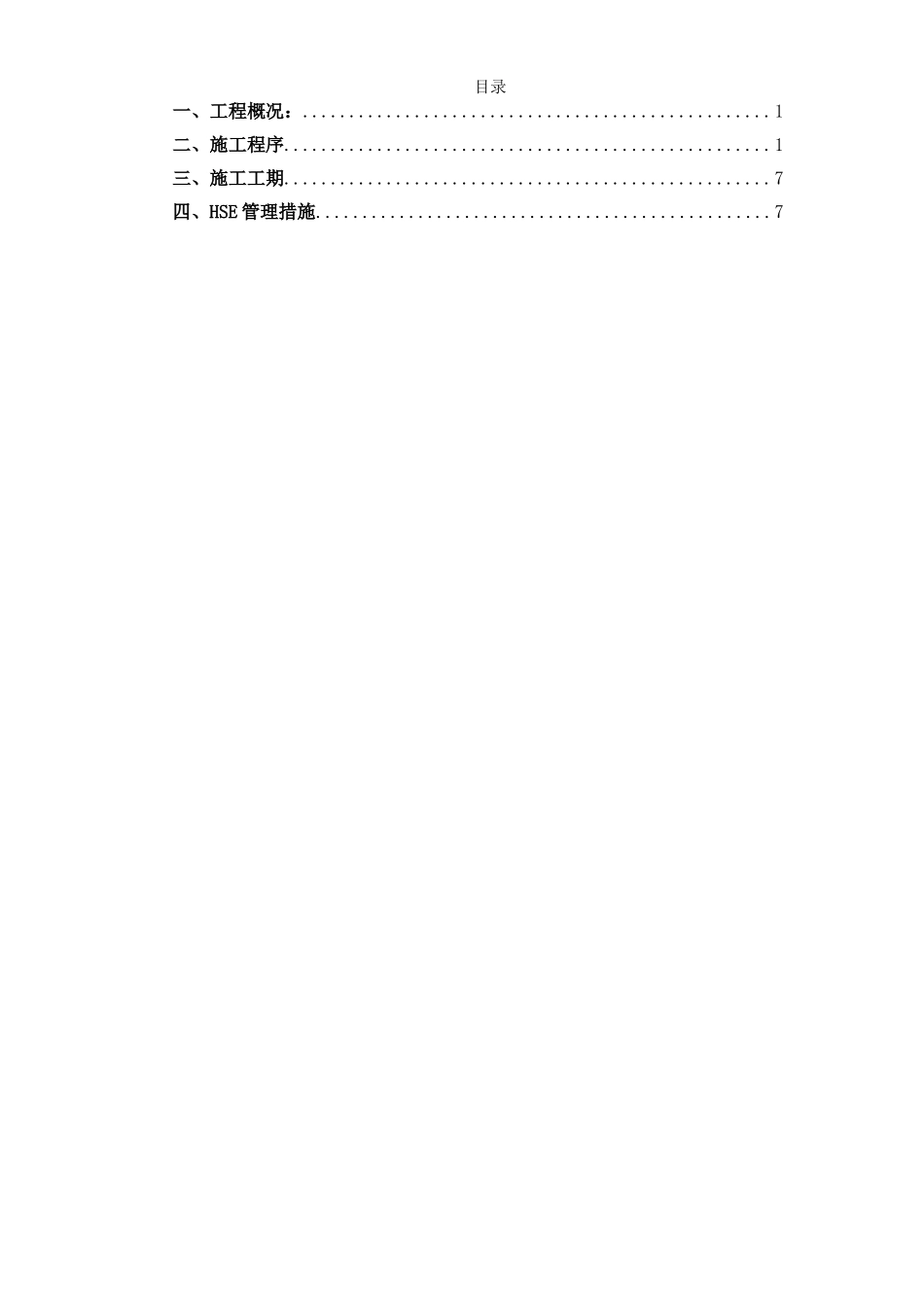

甬台温天然气和成品油管道工程E标段线路施工工程大开挖河流水下沉管穿越技术措施编制：审核：批准：中国石油天然气第一建设公司甬台温管道工程项目经理部2013年03月3日目录一、工程概况：..................................................1二、施工程序....................................................1三、施工工期....................................................7四、HSE管理措施.................................................7一、工程概况：本工程是甬台温天然气和成品油管道并行E标段，根据实际施工工期要求和河流的深度、宽度及河道地质情况，确定采用过河管线沟槽大开挖作业，管道在岸上组焊后拖运过河并沉放到位并稳管的施工方案。（沉管穿越段见下表）：序号河流名称沉管长度（m）河床下管顶埋深（m）压重袋数量（个）1大荆溪北支穿越658.2-5米3292大荆溪南支穿越392.8-5米196二、施工程序（1）工艺参数计算①每米管道在空气中的重量G0G0=G气+G防式中：G气——每米裸钢管在空气中重量G防——每米防腐层的重量②管道因水流动而产生的上浮力PyPy=CyDhγBV2/（2g）式中：Cy——取决于管子表面粗糙度和水流态的系数，一般取0.6；Dh——每米长度管道在水流方向的投影面积；γB——穿越水域中水的重度N/m3V——近管道流层水的流速m/sg——重力加速度m/s2③水流对管道产生的水平推力PXPX=CCDhγBV2/（2g）式中：CX——阻力系数，取决于管子表面粗糙度和水的流态，一般取0.8；1测量放线测量放线管沟开挖管沟开挖漂管就位漂管就位注水沉管注水沉管沟槽找平沟槽找平施工准备施工准备护岸及地貌恢复护岸及地貌恢复管沟测量管沟测量回填回填参数计算参数计算管段预制管段预制连头连头通球排水通球排水开挖发送沟开挖发送沟④管材的静水浮力PAPA=γBV⑤管道在动水中的净浮力FBFB=PA+Py－G0由此计算出管径为813mm，壁厚为14.2mm的管段在动水（V取1m/s）中的净浮力FB=7302.5N，故将管段两端封闭后，即可进行漂管就位。（2）施工准备先到有关部门办理水上、水下作业施工许可证，然后在穿越点上下游各200m处设置安全警示标志（警示牌、警示灯）。（3）测量放线根据设计图纸放出管道中心线，并且测出管道纵向变坡点。水下管沟开挖前先用标杆在管道中心线上每隔1m测量一次水深数据，并在河流两岸设置河底管沟中心标志杆，以便控制管沟开挖范围与方向。通过控制桩将高程引至河流两岸高地，各设一水准点以便对管沟的开挖深度进行测量。（4）水下挖沟作业管道基槽开挖拟采用两栖式挖泥船进行。挖泥船采用沿着沟槽轴线从发送道位置开始逐步往对岸施工,并且为了防止河内淤泥向已挖沟槽内滑入，采用二次清理沟槽。平面控制采用在岸上建立交会标选用性能优良的六分仪交会定位，控制挖泥船的船位。在导流槽边缘用竹竿打桩定位，本工程的施工定位至关重要，对此我们采用“激光测距仪、GPS和导标”三结合的方法开展施工平面控制，确保施工质量控制。平面位置控制，由挖泥船参照中心导标和岸上架设经纬仪导向结合。能够确保管道基槽轴线的准确。深度控制，挖泥船上操作人员根据水位变化随时调整开挖深度，确保基槽平整度控制在规定范围内，当班水手用测绳随时复测挖深情况。开挖时要把稳慢移，根据挖泥导标和水尺记录，确保基槽轴线准确、槽底平整。基槽开挖时，要有专人对已挖基槽进行自检，基槽轴线、宽度、深度平整度、坡比应本符合设计要求，并记录备查。挖出的河底淤泥和弃土用货船运2河流河岸河岸管沟水准点水准点中心标志杆中心标志杆24681012至事先划定的堆土区。管沟深度要超挖0.5米，以抵消回淤、塌方的影响。发送沟、接收沟在靠近河流处按图纸设计坡度修成缓坡。基槽开挖完成后，及时通知业主及监理工程师进行验收，提供完整的基槽施工验收资料，验收合格后方可进行下一工序施工。（5）水下管沟测量管沟挖成后用标杆沿管道中心线每隔1m测一次断面深度。标高测量时应以两岸的水准控制点为准，而不能以水面为基准，因为水面波动将引起测量误差。测量完成后，绘制管沟沟底曲线和设计图纸进行对比，对于不合格部位采用牵引重铁水下刮平或高压水枪冲扫的方法来找平沟底，确保...
