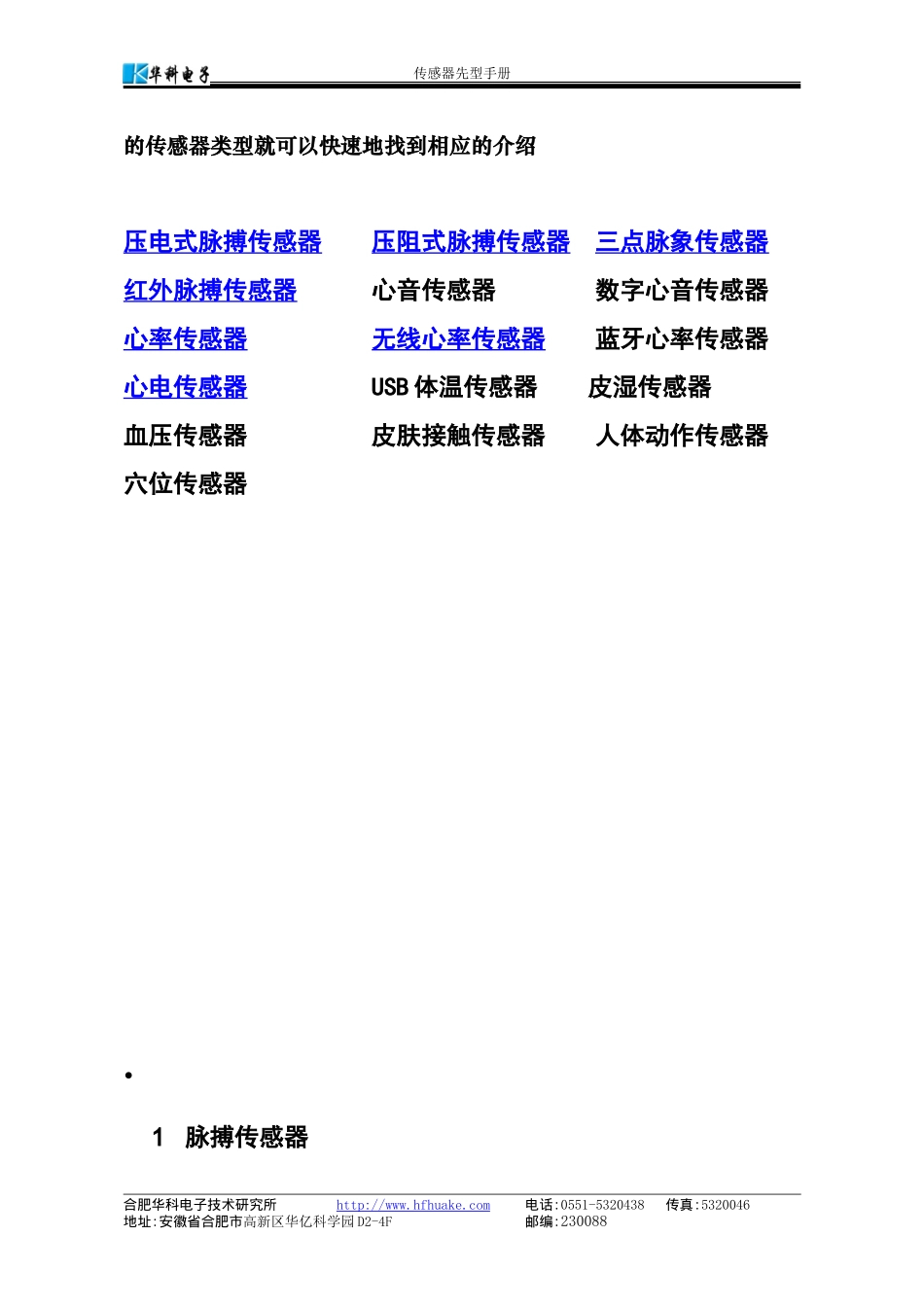

传感器先型手册华科医用传感器选型目录7（版本号：20100624）合肥华科电子技术研究所快捷查找使用方法：按ctrl键，用鼠标点击你要找合肥华科电子技术研究所http://www.hfhuake.com电话:0551-5320438传真:5320046地址:安徽省合肥市高新区华亿科学园D2-4F邮编:230088传感器先型手册的传感器类型就可以快速地找到相应的介绍压电式脉搏传感器压阻式脉搏传感器三点脉象传感器红外脉搏传感器心音传感器数字心音传感器心率传感器无线心率传感器蓝牙心率传感器心电传感器USB体温传感器皮湿传感器血压传感器皮肤接触传感器人体动作传感器穴位传感器.1脉搏传感器合肥华科电子技术研究所http://www.hfhuake.com电话:0551-5320438传真:5320046地址:安徽省合肥市高新区华亿科学园D2-4F邮编:230088传感器先型手册1.1压电式脉搏传感器系列1.1.1HK-2000A脉搏传感器采用高度集成化工艺，将力敏元件（PVDF压电膜）、灵敏度温度补偿元件、感温元件、信号调理电路集成在传感器内部。具有灵敏度高、抗干扰性能强、过载能力大、一致性好、性能稳定可靠、使用寿命长等特点。访系列脉搏传感器具有完善的信号调理功能，用户在使用时后级不需要再加滤波等电路。HK-2000A型脉搏传感器输出同步于心脏搏动的脉冲信号，可以用于脉率数据的实时采集。主要特点：合肥华科电子技术研究所http://www.hfhuake.com电话:0551-5320438传真:5320046地址:安徽省合肥市高新区华亿科学园D2-4F邮编:230088传感器先型手册1、灵敏度高。2、抗干扰性能强。3、过载能力大。4、一致性好，性能稳定可靠，使用寿命长。技术指标：HK-2000A电源电压：5-12VDC压力量程：-50～+300mmHg过载：100倍输出高电平：大于VCC-1.5V输出低电平：小于0.2V图43.5标准耳机接口接口定义图1.1.2HK-2000B脉搏传感器采用高度集成化工艺，将力敏元件（PVDF压电膜）、灵敏度温度补偿元件、感温元件、信号调理电路集成在传感器内部。具有灵敏度高、抗干扰性能强、过载能力大、一致性好、性能稳定可靠、使用寿命长等特点。访系列脉搏传感器具有完善的信号调理功能，用户在使用时后级不需要再加滤波等电路。HK-2000B型脉搏传感器输出完整的脉搏波电压信号，用于脉搏波分析系统，如中医脉象、心血管功能检测、妊高征检测等系统。合肥华科电子技术研究所http://www.hfhuake.com电话:0551-5320438传真:5320046地址:安徽省合肥市高新区华亿科学园D2-4F邮编:230088传感器先型手册主要特点：1、灵敏度高。2、抗干扰性能强。3、过载能力大。4、一致性好，性能稳定可靠，使用寿命长。技术指标：HK-2000B电源电压：5～6VDC压力量程：-50～+300mmHg灵敏度：2000uV/mmHg灵敏度温度系数：1×10-4/℃精度：0.5%重复性：0.5%迟滞：0.5%过载：100倍合肥华科电子技术研究所http://www.hfhuake.com电话:0551-5320438传真:5320046地址:安徽省合肥市高新区华亿科学园D2-4F邮编:230088传感器先型手册图43.5标准耳机接口接口定义图1.1.3HK-2000B+脉搏传感器HK-2000B+脉搏传感器是在HK-2000B脉搏传感器的基础上改进的产品。传感器探头直径做到15ｍｍ，电路部分外设。HK-2000B+脉搏传感器电路模块该电路集成了信号放大、信号调理、幅度调整、基线调整等电路。输出可直接接A/D转换电路。。技术参数项目最小值推荐值最大值单位工作电压+/-1.5+/-6V工作电流5001500ｕA输出幅度0.23工作温度060oC外形尺寸：长28宽15高10管脚定义1信号输出2幅度调整3空4正电源合肥华科电子技术研究所http://www.hfhuake.com电话:0551-5320438传真:5320046地址:安徽省合肥市高新区华亿科学园D2-4F邮编:230088传感器先型手册5信号输入6基线调整7电源地8负电源HK-2000B+脉搏传感器应用电路图1.1.4HK-2000C数字脉搏传感器1．概述：采用高度集成化工艺将力敏元件（PVDF压电膜）、灵敏度温度补偿元件、感温元件、信号调理电路、程控放大电路、滤波电路、基线调整电路、A/D转换电路、串行通信电路集成在传感器内。灵敏度高；抗干扰性能强；过载能力大；一致性好；性能稳定可靠；使用寿命长。2．硬件接口：USB或232接口。采样频率：200-1000Hｚ采集精度：8位幅度调整：10级硬件调整合肥华科电子技术研究所http://www.h...
