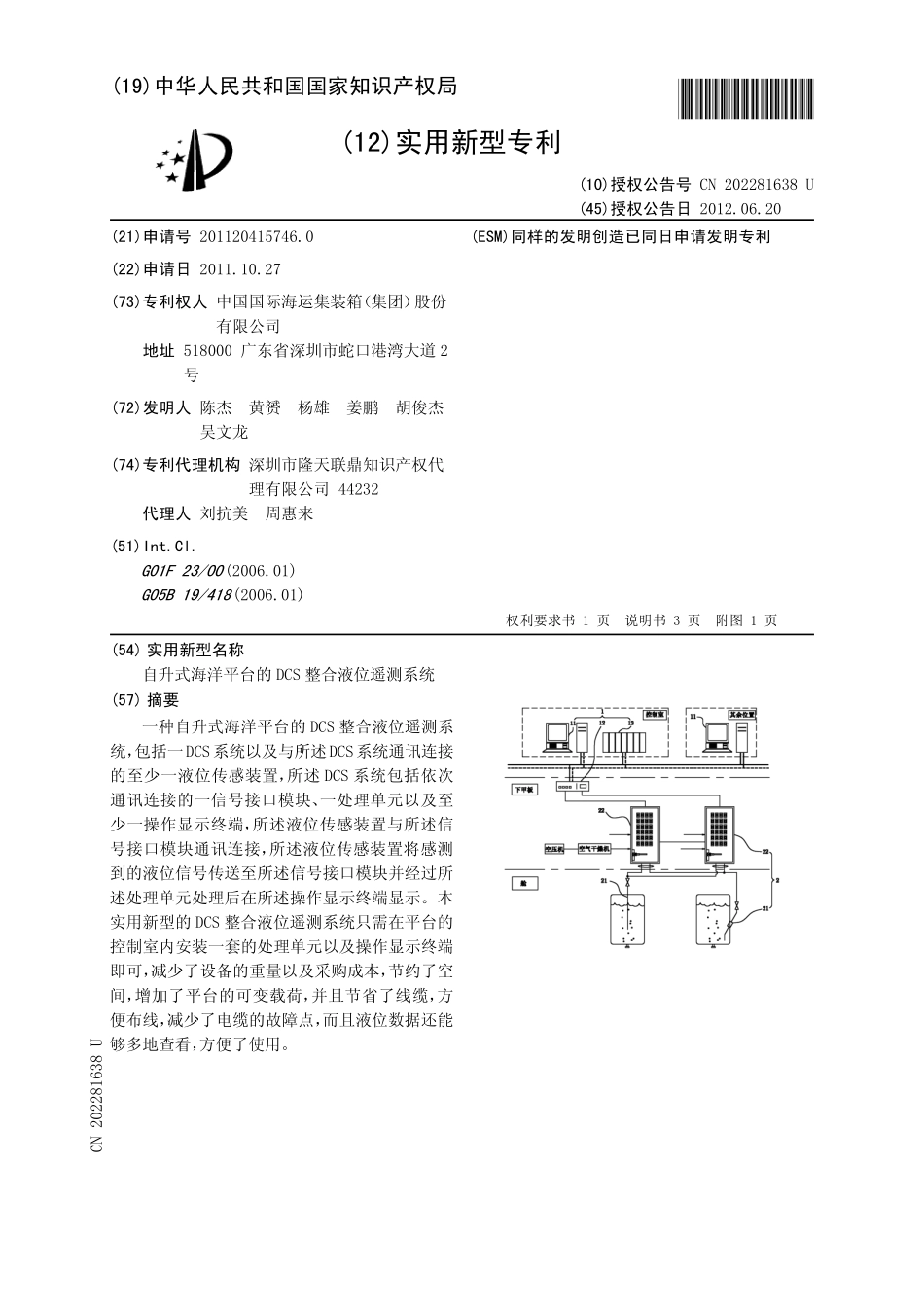

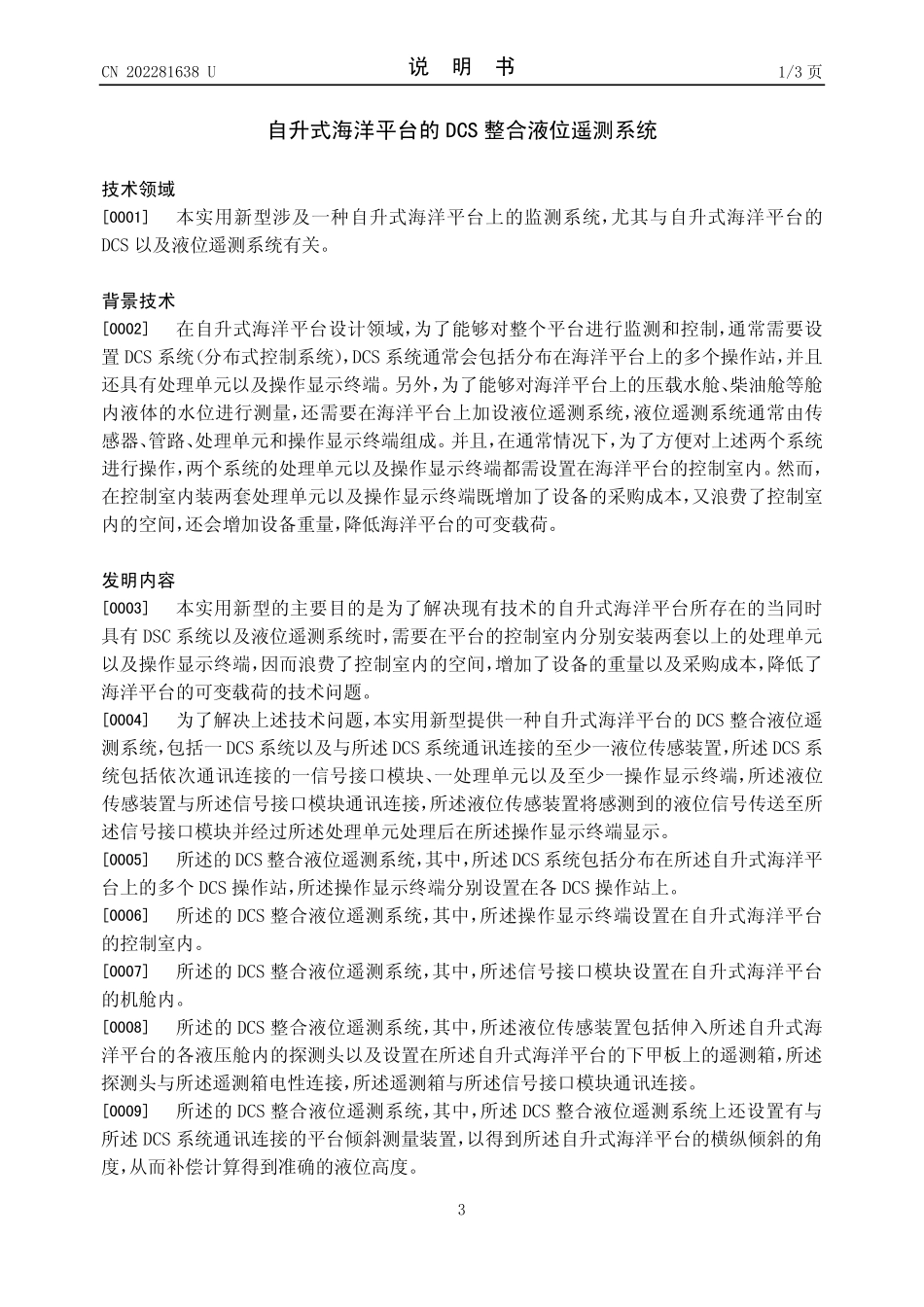

(10)授权公告号CN202281638U(45)授权公告日2012.06.20CN202281638U*CN202281638U*(21)申请号201120415746.0(22)申请日2011.10.27G01F23/00(2006.01)G05B19/418(2006.01)(73)专利权人中国国际海运集装箱（集团）股份有限公司地址518000广东省深圳市蛇口港湾大道2号(72)发明人陈杰黄赟杨雄姜鹏胡俊杰吴文龙(74)专利代理机构深圳市隆天联鼎知识产权代理有限公司44232代理人刘抗美周惠来(54)实用新型名称自升式海洋平台的DCS整合液位遥测系统(57)摘要一种自升式海洋平台的DCS整合液位遥测系统，包括一DCS系统以及与所述DCS系统通讯连接的至少一液位传感装置，所述DCS系统包括依次通讯连接的一信号接口模块、一处理单元以及至少一操作显示终端，所述液位传感装置与所述信号接口模块通讯连接，所述液位传感装置将感测到的液位信号传送至所述信号接口模块并经过所述处理单元处理后在所述操作显示终端显示。本实用新型的DCS整合液位遥测系统只需在平台的控制室内安装一套的处理单元以及操作显示终端即可，减少了设备的重量以及采购成本，节约了空间，增加了平台的可变载荷，并且节省了线缆，方便布线，减少了电缆的故障点，而且液位数据还能够多地查看，方便了使用。(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利权利要求书1页说明书3页附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页说明书3页附图1页1/1页21.一种自升式海洋平台的DCS整合液位遥测系统，其特征在于，包括一DCS系统以及与所述DCS系统通讯连接的至少一液位传感装置，所述DCS系统包括依次通讯连接的一信号接口模块、一处理单元以及至少一操作显示终端，所述液位传感装置与所述信号接口模块通讯连接，所述液位传感装置将感测到的液位信号传送至所述信号接口模块并经过所述处理单元处理后在所述操作显示终端显示。2.根据权利要求1所述的DCS整合液位遥测系统，其特征在于，所述DCS系统包括分布在所述自升式海洋平台上的多个DCS操作站，所述操作显示终端分别设置在各DCS操作站上。3.根据权利要求1所述的DCS整合液位遥测系统，其特征在于，所述操作显示终端设置在自升式海洋平台的控制室内。4.根据权利要求1所述的DCS整合液位遥测系统，其特征在于，所述信号接口模块设置在自升式海洋平台的机舱内。5.根据权利要求1所述的DCS整合液位遥测系统，其特征在于，所述液位传感装置包括伸入所述自升式海洋平台的各液压舱内的探测头以及设置在所述自升式海洋平台的下甲板上的遥测箱，所述探测头与所述遥测箱电性连接，所述遥测箱与所述信号接口模块通讯连接。6.根据权利要求1所述的DCS整合液位遥测系统，其特征在于，所述DCS整合液位遥测系统上还设置有与所述DCS系统通讯连接的平台倾斜测量装置，以得到所述自升式海洋平台的横纵倾斜的角度，从而补偿计算得到准确的液位高度。7.根据权利要求6所述的DCS整合液位遥测系统，其特征在于，所述平台横纵倾斜测量装置为四角吃水传感器。8.根据权利要求6所述的DCS整合液位遥测系统，其特征在于，所述平台横纵倾斜测量装置为所述自升式海洋平台的直升机甲板监测系统或桩腿抬升系统上的平台横纵倾传感器。权利要求书CN202281638U21/3页3自升式海洋平台的DCS整合液位遥测系统技术领域[0001]本实用新型涉及一种自升式海洋平台上的监测系统，尤其与自升式海洋平台的DCS以及液位遥测系统有关。背景技术[0002]在自升式海洋平台设计领域，为了能够对整个平台进行监测和控制，通常需要设置DCS系统（分布式控制系统），DCS系统通常会包括分布在海洋平台上的多个操作站，并且还具有处理单元以及操作显示终端。另外，为了能够对海洋平台上的压载水舱、柴油舱等舱内液体的水位进行测量，还需要在海洋平台上加设液位遥测系统，液位遥测系统通常由传感器、管路、处理单元和操作显示终端组成。并且，在通常情况下，为了方便对上述两个系统进行操作，两个系统的处理单元以及操作显示终端都需设置在海洋平台的控制室内。然而，在控制室内装两套处理单元以及操作显示终端既增加了设备的采购成本，又浪费了控制室内的空间，还会增加设备重量，降低海洋平台的可变载荷。发明内容[0003]本实...
