无尘车间FFU吊顶龙骨系统安装施工VIP免费

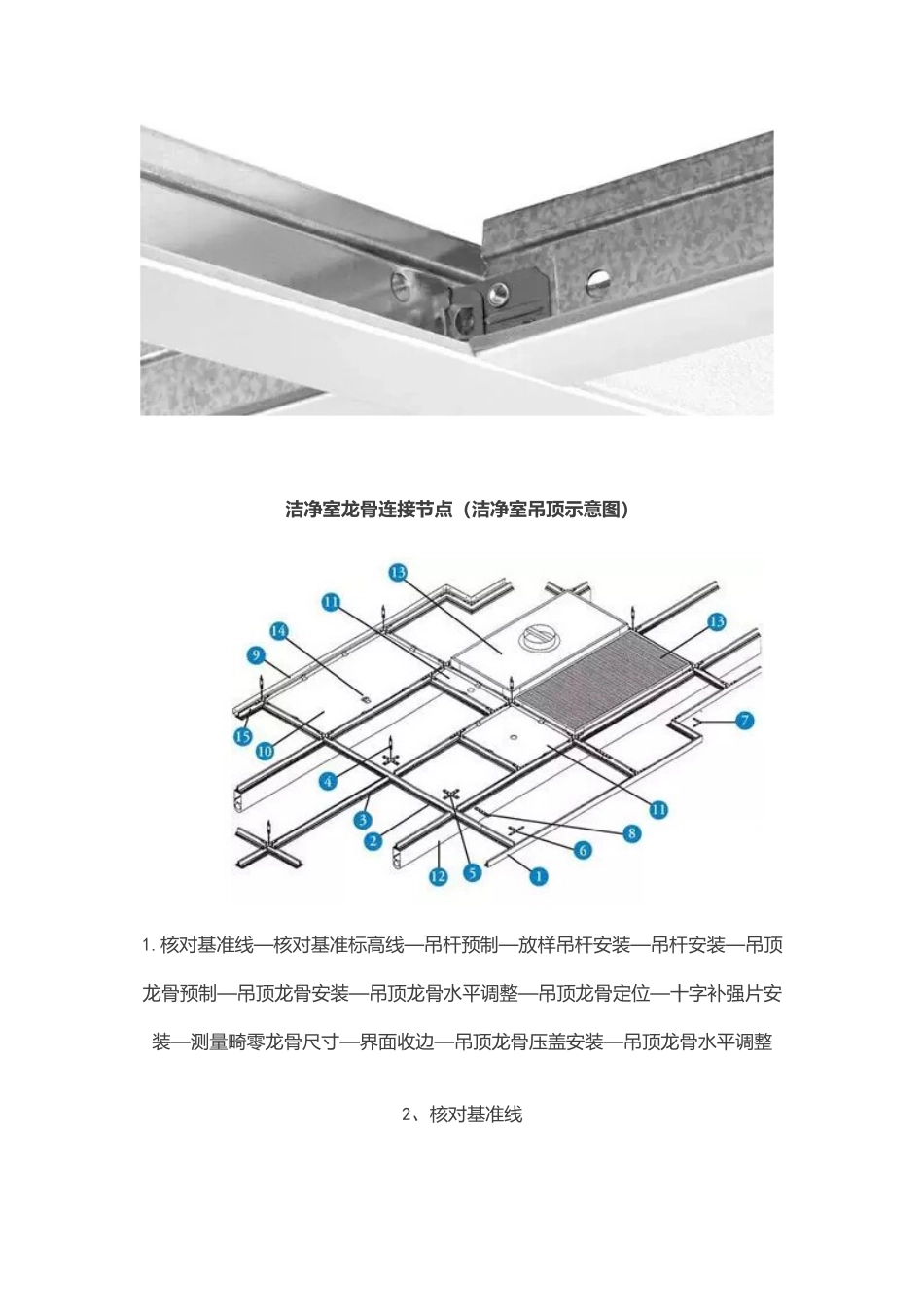

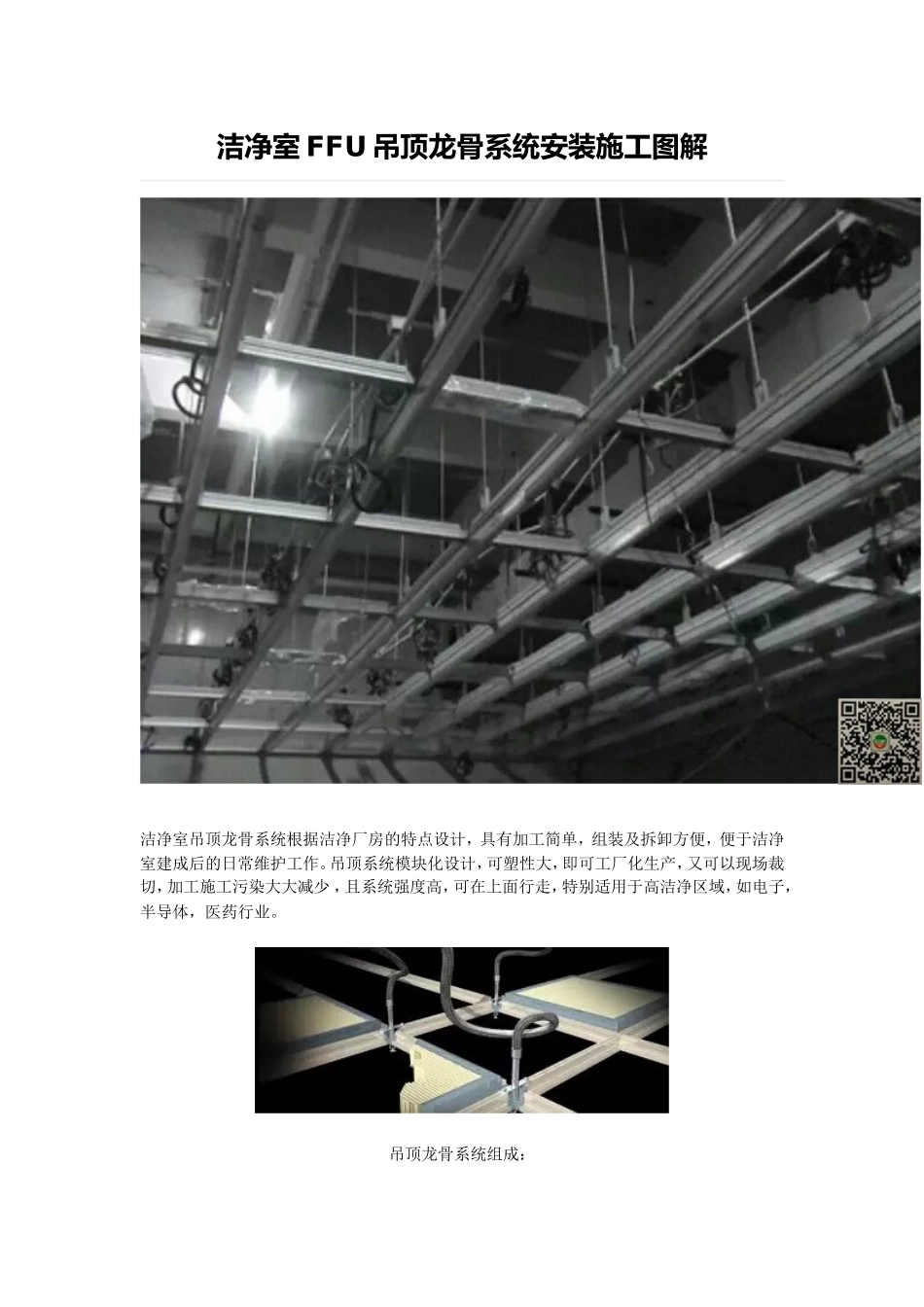

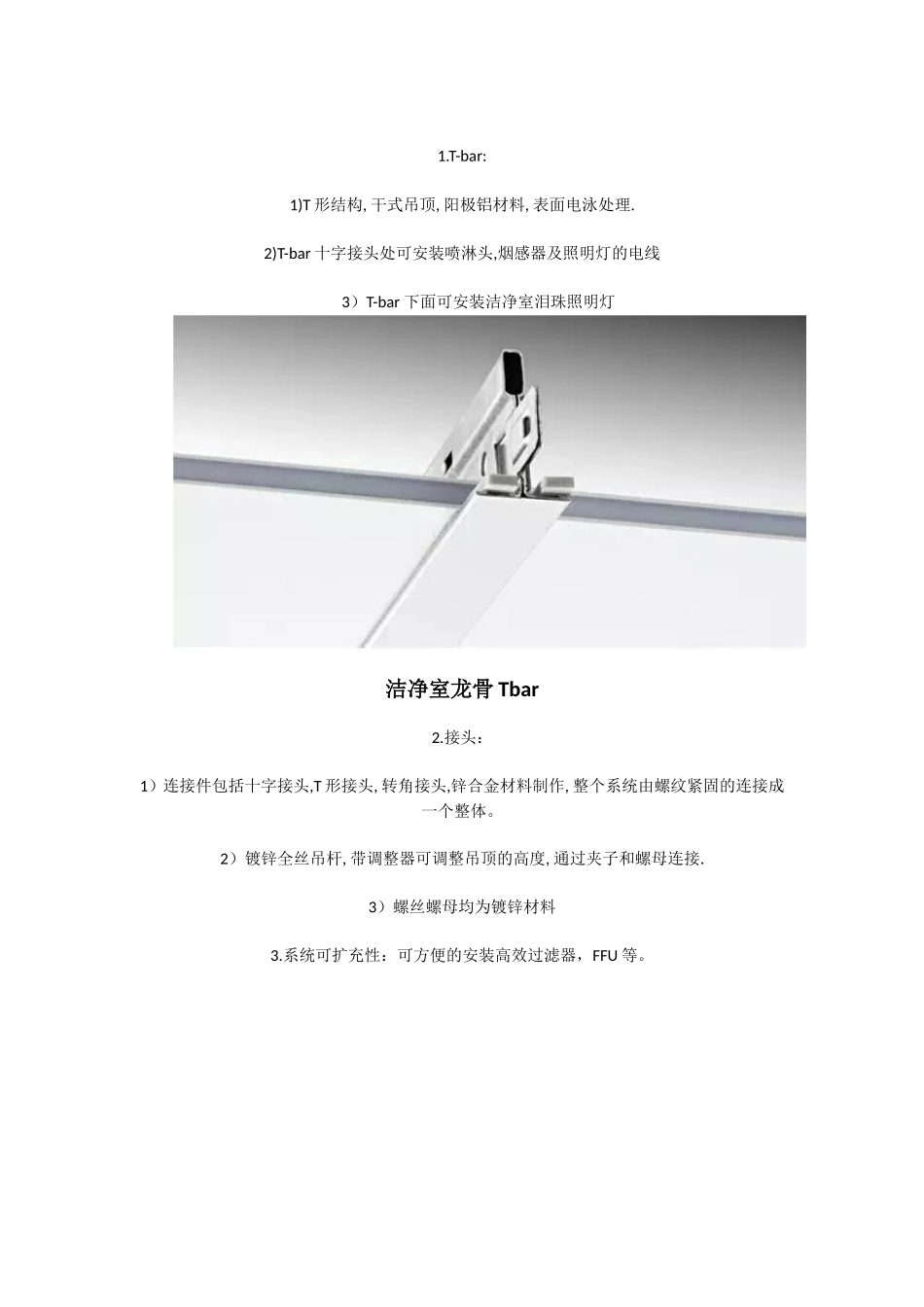

洁净室FFU吊顶龙骨系统安装施工图解洁净室吊顶龙骨系统根据洁净厂房的特点设计，具有加工简单，组装及拆卸方便，便于洁净室建成后的日常维护工作。吊顶系统模块化设计，可塑性大，即可工厂化生产，又可以现场裁切，加工施工污染大大减少，且系统强度高，可在上面行走，特别适用于高洁净区域，如电子，半导体，医药行业。吊顶龙骨系统组成：1.T-bar:1)T形结构,干式吊顶,阳极铝材料,表面电泳处理.2)T-bar十字接头处可安装喷淋头,烟感器及照明灯的电线3）T-bar下面可安装洁净室泪珠照明灯洁净室龙骨Tbar2.接头：1）连接件包括十字接头,T形接头,转角接头,锌合金材料制作,整个系统由螺纹紧固的连接成一个整体。2）镀锌全丝吊杆,带调整器可调整吊顶的高度,通过夹子和螺母连接.3）螺丝螺母均为镀锌材料3.系统可扩充性：可方便的安装高效过滤器，FFU等。洁净室龙骨连接节点（洁净室吊顶示意图）1.核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—吊顶龙骨预制—吊顶龙骨安装—吊顶龙骨水平调整—吊顶龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—吊顶龙骨压盖安装—吊顶龙骨水平调整2、核对基准线a认真熟悉图纸，根据相关资料确认施工区域和十字基准线位置。b.用经纬仪和雷射水平仪核对天花基准线。3、核对基准标高线a.根据地面或高架地板确定天花的标高。4、吊杆预制a.根据层高，计算出各天花高度所需吊杆的长度，然后进行切割加工。b.加工后符合要求的吊杆再与方型调节器等配件预组。6、吊杆安装:放样吊杆安装完毕后，根据吊杆的位置开始大面积的吊杆安装，通过凸缘止滑螺母固定于气密吊顶龙骨上。7、吊顶龙骨预制龙骨预制时，保护膜不可撕除，内六角螺丝需紧固，预组面积适中即可。8、吊顶龙骨安装将预制好的吊顶龙骨整体吊装上吊杆预组好的T型螺丝上，方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。9、吊顶龙骨水平调整当龙骨施工一片区域后，要进行龙骨的水平调整，用雷射水平仪和接收器进行调整，水平差不得高于吊顶标高2mm,不得低于吊顶标高。10、吊顶龙骨定位当龙骨安装一定区域后，需进行临时定位，用重锤矫正吊顶的中心与十字基准线，偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。
