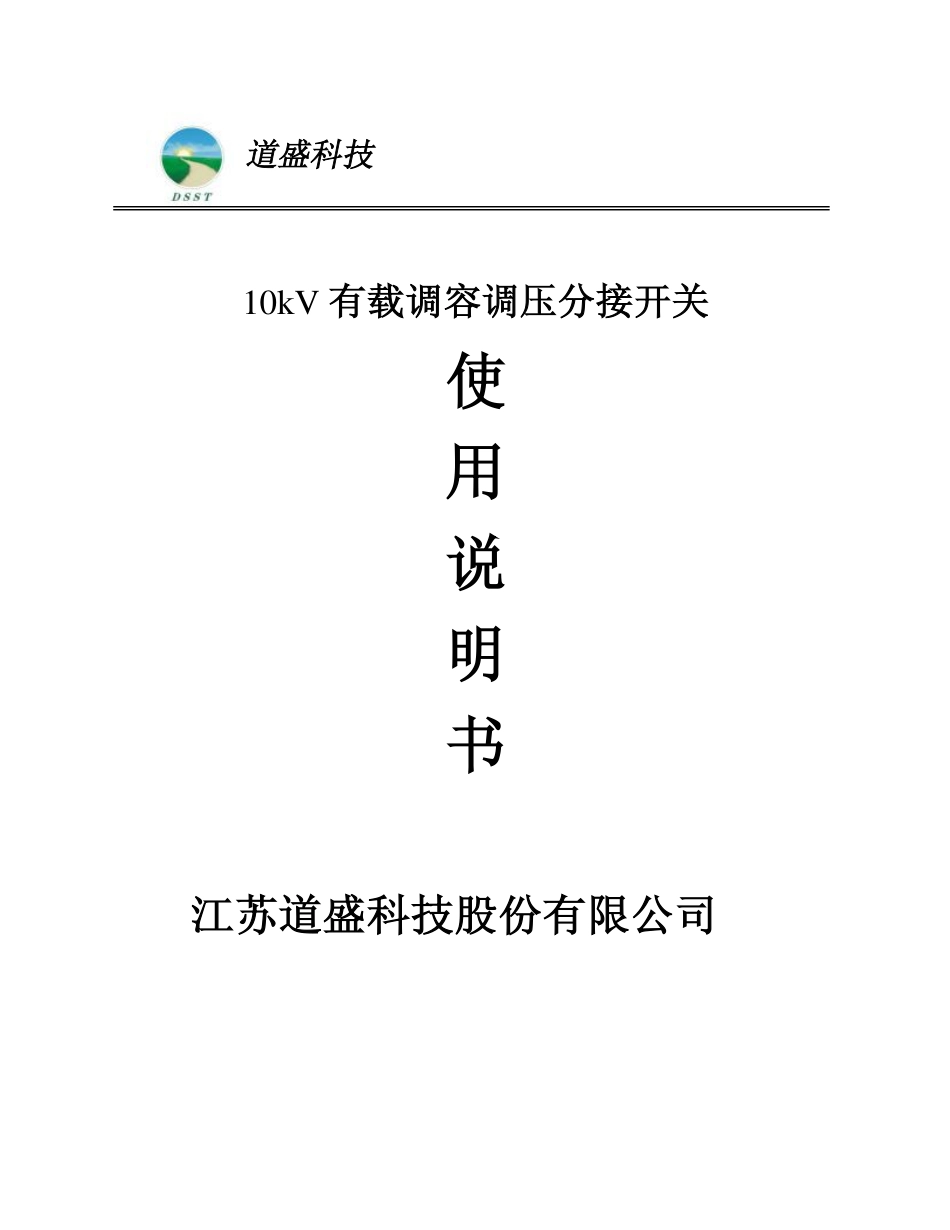

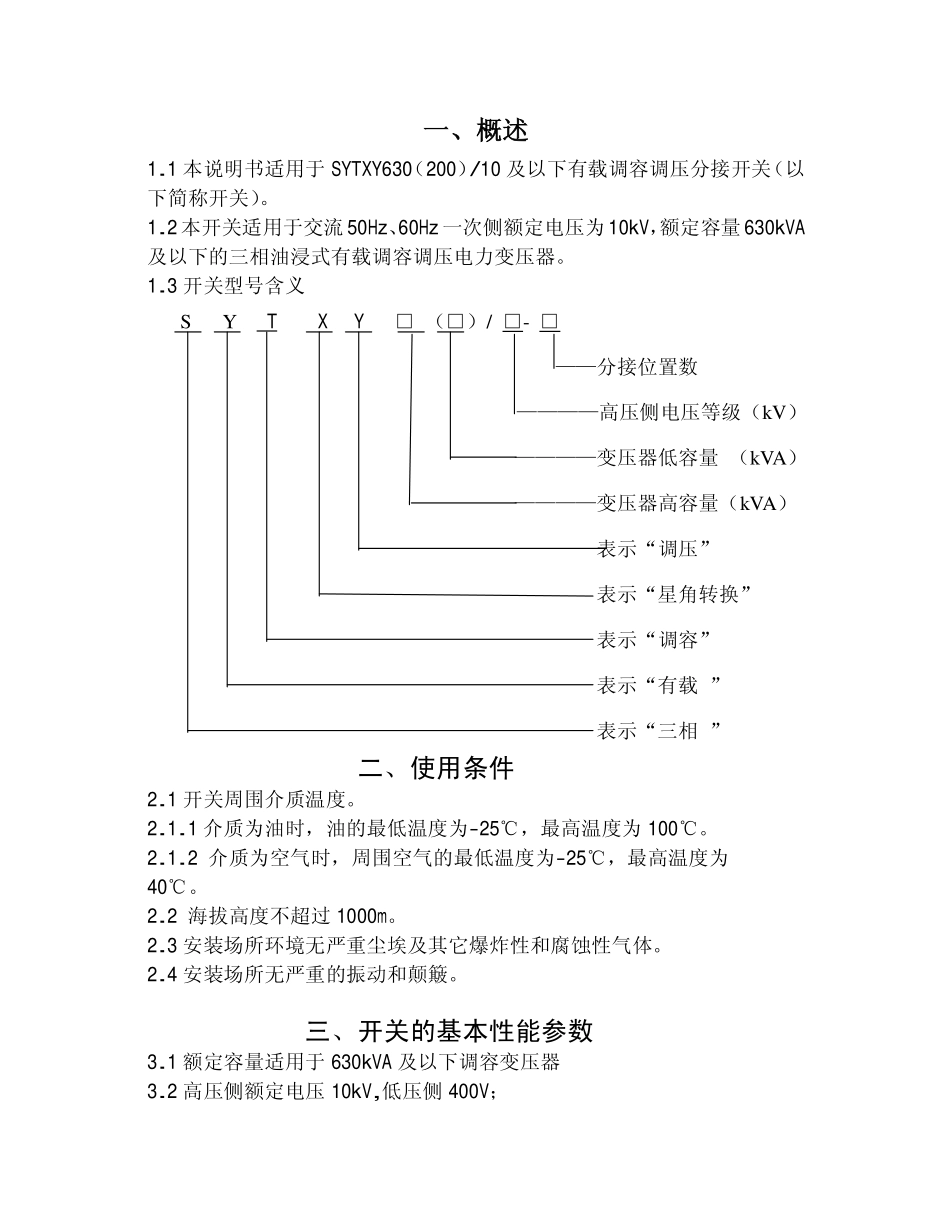

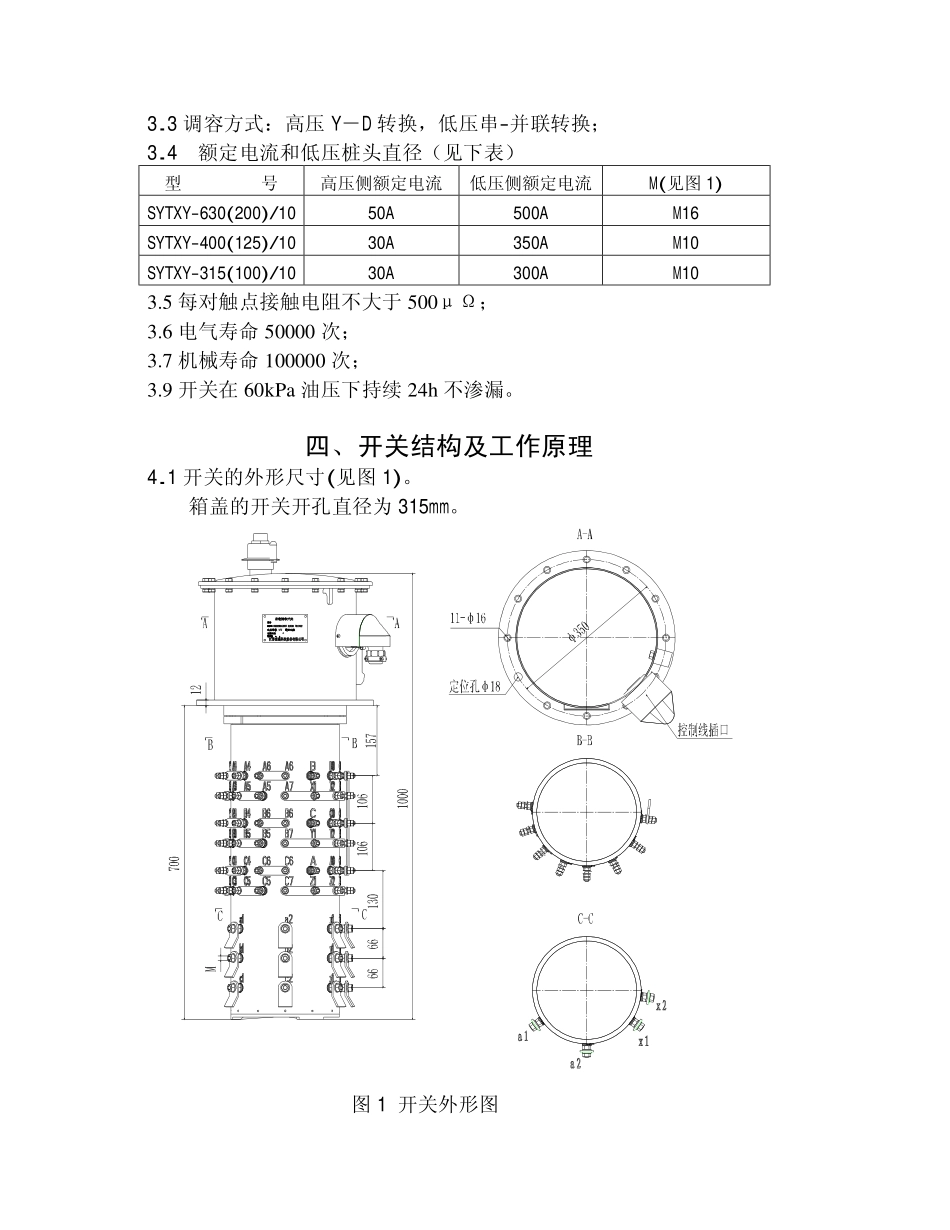

10kV有载调容调压分接开关使用说明书江苏道盛科技股份有限公司道盛科技一、概述1.1本说明书适用于SYTXY630（200）/10及以下有载调容调压分接开关（以下简称开关）。1.2本开关适用于交流50Hz、60Hz一次侧额定电压为10kV，额定容量630kVA及以下的三相油浸式有载调容调压电力变压器。1.3开关型号含义SYTXY□（□）/□-□——分接位置数————高压侧电压等级（kV）————变压器低容量（kVA）————变压器高容量（kVA）表示“调压”表示“星角转换”表示“调容”表示“有载”表示“三相”二、使用条件2.1开关周围介质温度。2.1.1介质为油时，油的最低温度为-25℃，最高温度为100℃。2.1.2介质为空气时，周围空气的最低温度为-25℃，最高温度为40℃。2.2海拔高度不超过1000m。2.3安装场所环境无严重尘埃及其它爆炸性和腐蚀性气体。2.4安装场所无严重的振动和颠簸。三、开关的基本性能参数3.1额定容量适用于630kVA及以下调容变压器3.2高压侧额定电压10kV,低压侧400V；3.3调容方式：高压Y－D转换，低压串-并联转换；3.4额定电流和低压桩头直径（见下表）型号高压侧额定电流低压侧额定电流M(见图1)SYTXY-630(200)/1050A500AM16SYTXY-400(125)/1030A350AM10SYTXY-315(100)/1030A300AM103.5每对触点接触电阻不大于500μΩ；3.6电气寿命50000次；3.7机械寿命100000次；3.9开关在60kPa油压下持续24h不渗漏。四、开关结构及工作原理4.1开关的外形尺寸(见图1)。箱盖的开关开孔直径为315mm。图1开关外形图4.2开关的电路原理图(见图2)图2开关的电路原理开关高压过渡抽头的位置位于距离绕组首端42.5%额定匝数处，通常经绝缘加强由轴向引出。4.3高压绕组出线示意图(见图3)图3高压绕组出线示意图图4调容调压开关出头示意图4.4调容调压开关出头示意图(见图4)高压绕组所有出线与调容调压开关上相对应标识的出头相连接即可！4.5开关是一种复合过渡电阻埋入式有载调容调压开关，开关有隔离于变压器的单独油室，利用变压器油作绝缘和灭弧介质，同时利用变压器高压绕组中间抽头及断口降低高压切换电压，因此，结构简单，体积紧凑，便于用户检修和换油。4.6开关由以下几部分组成:a)减速机构：由单相异步电动机和两级蜗轮蜗杆组成。b)快速释放机构：由拉伸弹簧、弓形板、摇臂、拔槽件、槽轮等组成。c)选择开关：由转轴、触头系统、过渡电阻等组成。d)外壳部分：由吊耳、盖、绝缘筒、箱体、筒体等组成。4.7工作原理当开关的电机得到控制器指令后转动，经两级蜗轮蜗杆减速后，带动弓形板推动摇臂，使拉伸弹簧逐步拉伸储能，当过“死点”位置时，弹簧储能突然释放，摇臂带动拔槽件迅速拔动槽轮，槽轮带动主轴使动触头,辅助触头及过渡电阻转过一个分度槽,使开关实现了带负荷从一个分接切换到另一个分接，变压器一个绕组方式转换到另一个绕组方式（Y-D）。辅助动触头根据主轴转动的角度分别构成指示回路，使指示讯号说明开关所处于的档位。在动触头支架的主动触头和付触头之间，有过渡电阻作切换过程中的限流作用。五、开关安装和使用5.1开关安装尺寸见图15.2开关在安装前应进行干燥处理，处理工艺与同电压等级变压器相同，干燥时必须打开开关顶盖。5.3开关应垂直地固定在变压器箱盖上。开关绝缘筒挂在箱盖与铁芯之间，也可装在变压器油箱内一侧，各绝缘距离应符合变压器结构设计要求。5.4开关和变压器油箱平面的连接依靠焊在油箱上11只M12和1只M16螺栓与开关安装法兰连接与固定，M12和M16螺栓的长度至少为36mm。开关的安装法兰和变压器油箱平面之间有安装垫圈作密封。5.5警告：开关与变压器引线连接后，应重点检查高压中部过渡抽头连接的三相相序应正确无误。5.6开关在干燥后，接线前应对绝缘筒体接线端子内侧螺母进行紧固，以确保开关密封性能，防止开关漏油；5.7开关使用前体内注入油质良好的与变压器本体油号相同的油,油位应达到油标所示位置。5.8开关投运前应进行20个循环操作，以检查开关的机械动作是否灵活，限位是否可靠，然后测量变压器各分级位置的直流电阻与出厂数据相比，是否正常。5.9通常开关的低压直流电阻约占变压器低压绕组值5%～10%左右，故有载调容变压器低压直阻不平衡主要是由于变压器本...
