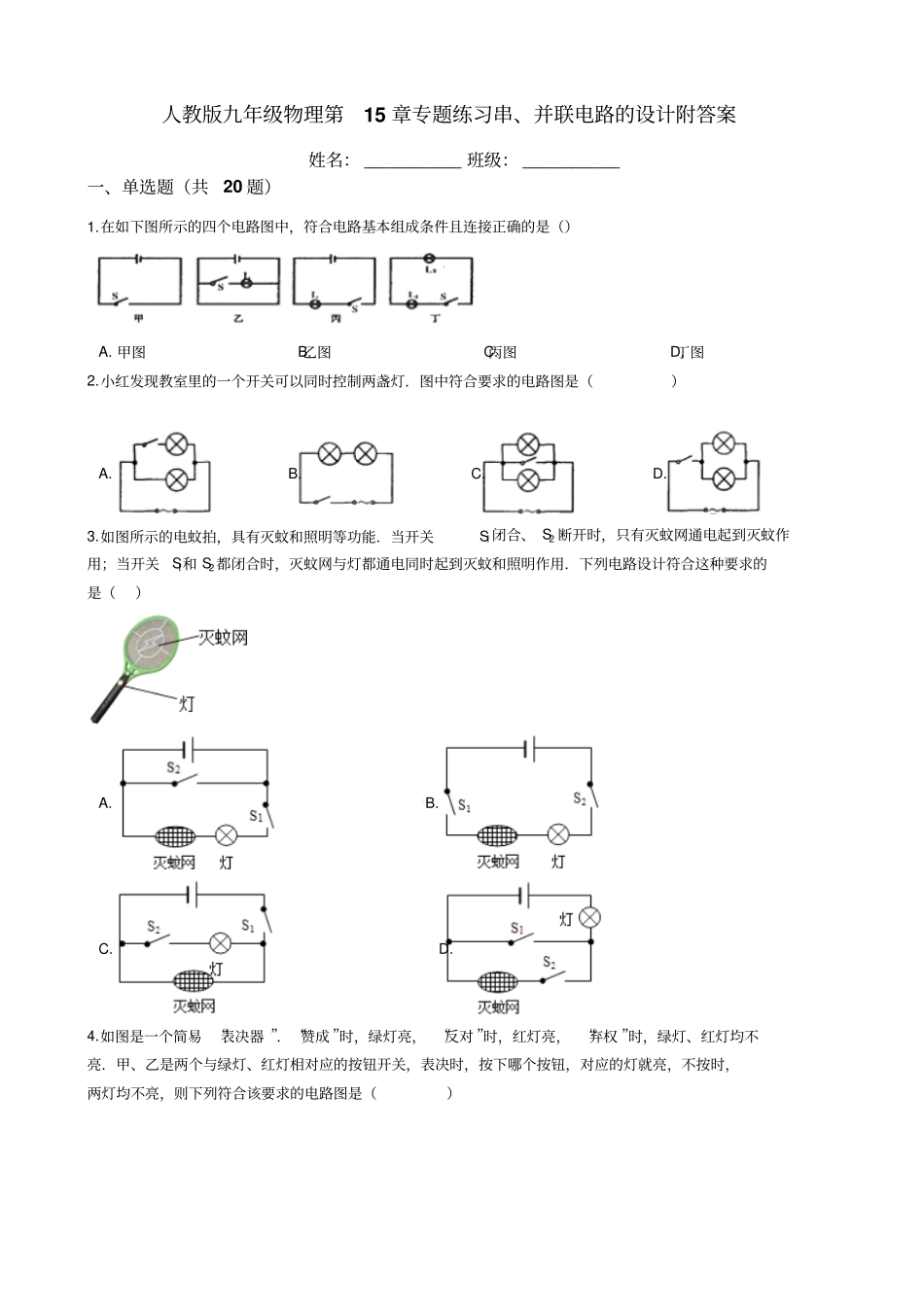

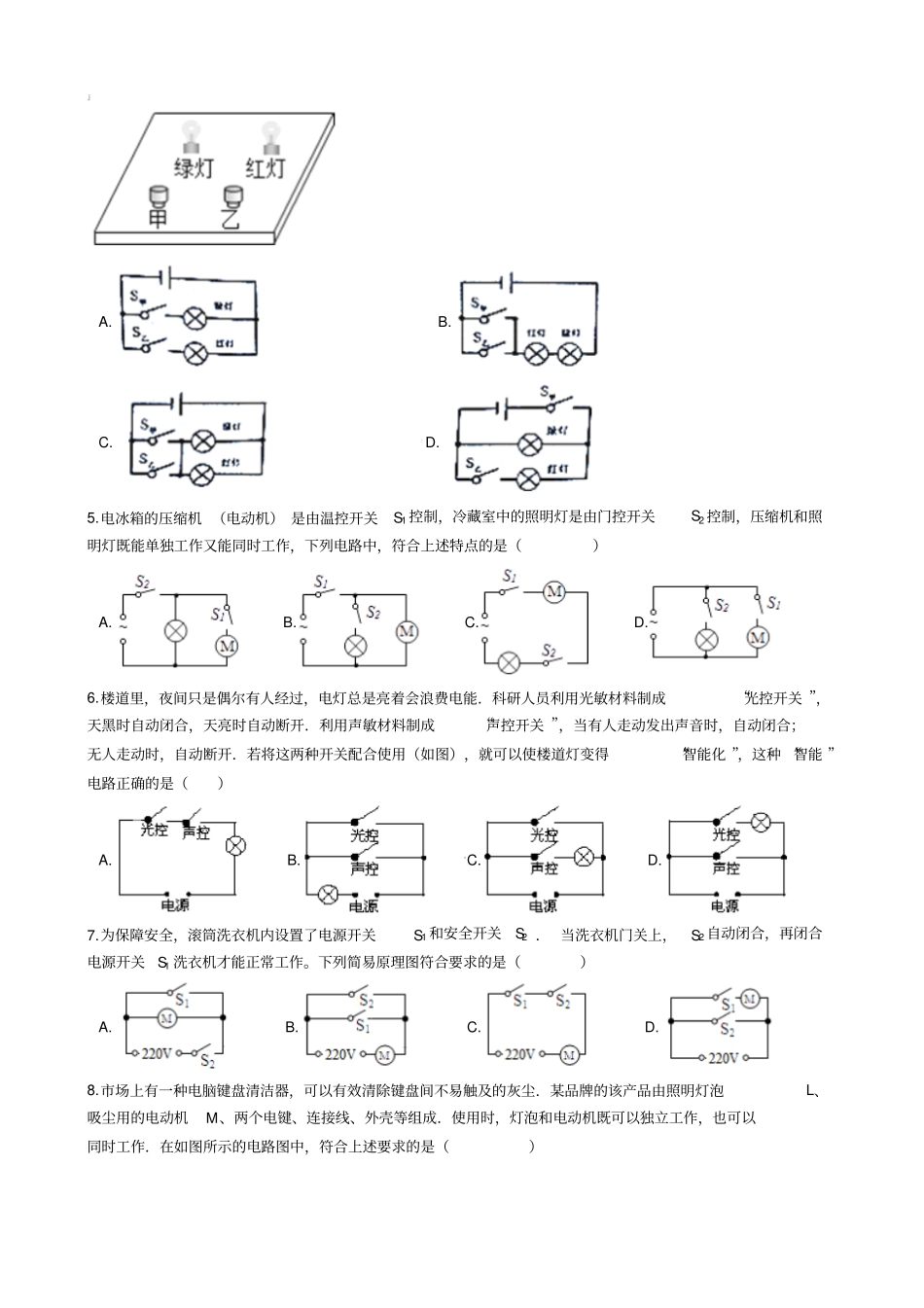

人教版九年级物理第15章专题练习串、并联电路的设计附答案姓名：__________班级：__________一、单选题（共20题）1.在如下图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）A.甲图B.乙图C.丙图D.丁图2.小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是（）A.B.C.D.3.如图所示的电蚊拍，具有灭蚊和照明等功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下列电路设计符合这种要求的是（）A.B.C.D.4.如图是一个简易“表决器”．“赞成”时，绿灯亮，“反对”时，红灯亮，“弃权”时，绿灯、红灯均不亮．甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮，不按时，两灯均不亮，则下列符合该要求的电路图是（）A.B.C.D.5.电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）A.B.C.D.6.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两种开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）A.B.C.D.7.为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（）A.B.C.D.8.市场上有一种电脑键盘清洁器，可以有效清除键盘间不易触及的灰尘．某品牌的该产品由照明灯泡L、吸尘用的电动机M、两个电键、连接线、外壳等组成．使用时，灯泡和电动机既可以独立工作，也可以同时工作．在如图所示的电路图中，符合上述要求的是（）A.B.C.D.9.汽车的安全带指示灯，会提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关S，指示灯L不亮；安全带未系好时，相当于断开开关S，指示灯L亮．下列符合要求的电路图是（）A.B.C.D.10.中考试卷库的电动门的两把控制电路钥匙（电路开关）分别由两名工作人员保管，单把钥匙无从打开电动门．下图中符合要求的电路设计是（）A.B.C.D.11.小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没有关好（相当于一个开关断开），指示灯就发光提醒.如图所示四个电路中，能体现该装置工作原理的是（）A.B.C.D.12.小明设计了一个既能吹冷风又能吹热风的电吹风，如图所示的简化电路中符合要求的是（图中表示电动机，表示电热丝）．（）A.B.C.D.13.设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。下列电路设计最合理的是（）A.B.C.D.14.九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A.B.C.D.15.小华家的电风扇具有摇头功能，风扇叶片转动和风扇摇头分别由两个电动机带动，风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能，如图所示的电路符合要求的是（）A.B.C.D.16.当自动电压力锅压强过大或温度过高时，发热器都会停止工作．压强过大时开关K过压自动断开，温度过高时开关K过热自动断开．图表示K过压、K过热和锅内发热器的连接，其中正确的是（）A.B.C.D.17.如图是某名牌榨汁机，为保障安全，该榨汁机设置了双重开关﹣电源开关S1和安全开关S2，当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁，下列电路图符合上述要求的是（）A.B.C.D.18.交通信号灯是交通安全产品中的一个类别，如图所示是一种交通信号灯，由红灯和绿灯组成，红灯表示禁止通行，绿灯表示允许通行，红、绿信号每次只能亮其中一个灯，不能同时亮，下列如图所示的电路图中能实现以上要求的是（）A.B.C.D.19.举重比赛有甲、乙、丙三个...
