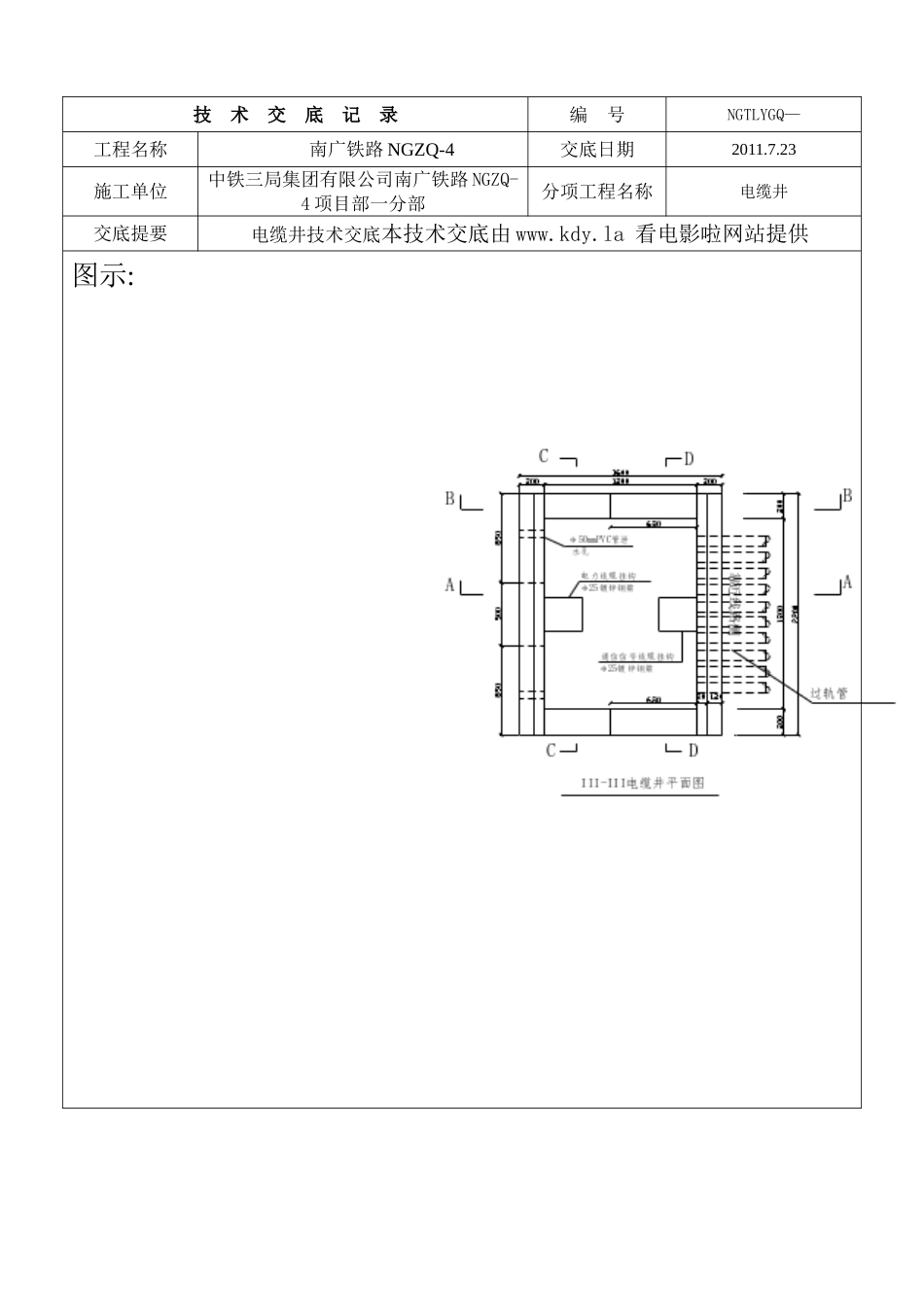

技术交底记录编号NGTLYGQ—工程名称南广铁路NGZQ-4交底日期2011.7.23施工单位中铁三局集团有限公司南广铁路NGZQ-4项目部一分部分项工程名称电缆井交底提要电缆井技术交底本技术交底由www.kdy.la看电影啦网站提供图示:电缆井钢筋布置III型电缆井工程数量表（每个）钢筋编号直径长度数量总长总重HPB235钢筋合计C25混凝土（mm）（m）（根）（m）（Kg）（Kg）M³N1123.6861762.62255.644275.5731.889N2123.706518.53016.455N3124.262417.04815.139N4121.7102339.33034.925N5121.1864249.81244.233N6120.89108.9007.903N7127.446537.23033.060N8123.57427.1486.347N9120.6742.6802.380N10122.3102966.99059.487φ25镀锌钢筋挂钩11.097电缆井埋设:一施工要求1.III型电缆井适用于电力线缆过轨及敷设余长。2.电缆井内净尺寸为1800mm×1200mm×900mm（长×宽×深），壁厚200mm.3.电缆井连接电缆槽的两侧壁靠近线路侧设开口一遍沟通两侧电缆槽，另外两侧壁中间设φ25镀锌钢筋挂钩以便悬挂非过轨或余长线缆。4.线缆上下路基侧电缆井外侧壁设预留槽，预留槽高200mm，宽500mm。预留槽设置高度C：路堑地段为350mm，路堤地段为150mm，预留槽范围内的钢筋浇筑时应剪断。5.为保证排水要求，每个电缆井底部设两φ50mmPVC管泄水孔。6.本图尺寸除注明者外均以毫米计。7.电缆槽（井）泄水孔内埋设镀锌铁丝以防鼠累等小动物进入，铁丝网安装位置要准确，同时电缆槽（井）施工完成后应保证泄水孔排水顺畅。8.过轨处过轨管根据需要设置，本电缆井过轨管设置根数最大为10根。二.施工准备1.施工前对机械设备的运转情况进行检查，施工人员认真阅读技术交底。2.挂线施工，保证电缆井线性平顺。3.电缆井开挖完成后，通知现场技术人员报监理工程师检查，待监理工程师检查合格后方可进行下步施工。三.施工工艺1、电缆井钢筋绑扎（1）钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均须清除干净；（2）钢筋须平直，无局部折曲；（3）加工后的钢筋，表面不能留有削弱钢筋截面的伤痕；（4）安装钢筋时，钢筋的位置和砼保护层的厚度，必须符合设计要求。（5）绑扎和焊接的钢筋骨架，在运输、安装和浇筑时砼过程中，不得有变形、开焊或松脱现象2、模板安装（1）模板安装前应该进行打磨，去除表面的锈迹。（2）模板有孔洞的立模时应进行添堵。3、电缆井钢筋和模板安装完成后，通知技术人员报监理工程师检查，待监理工程师检查合格后，方可进行下道工序。4.电缆井混凝土浇筑时要用振捣棒进行振捣，浇筑完成的要及时浇水养护。四.安全及环保要求4.1、安全要求⑴施工区域应设警示标志，严禁非工作人员进入。⑵为确保施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持岗前进行安全施工教育，并对作业人员进行安全培训及安全交底⑶对现场危险源进行醒目标识，并定期组织检查。⑷严禁酒后进入施工现场。⑸进入施工现场的人员必须佩带手套、安全帽等安全防护用品。4.2、环保要求⑴对施工产生的废水、废渣要妥善处理，不得随意丢弃，文明施工。⑵施工时间合理安排，尽量避免夜间施工。如需进行夜间施工，应提前对周边住户进行协调，以免施工噪音过大影响周边住户的正常生活。审核人交底人接受交底人技术交底记录编号NGTLYGQ—工程名称南广铁路NGZQ-4交底日期2011.5.8施工单位中铁三局集团有限公司南广铁路NGZQ-4项目部一分部分项工程名称垫块钢筋交底提要承台垫块钢筋技术交底审核人交底人接受交底人技术交底记录编号NGTLYGQ—工程名称南广铁路NGZQ-4交底日期2011.5.8施工单位中铁三局集团有限公司南广铁路NGZQ-4项目部一分部分项工程名称垫块钢筋交底提要承台垫块钢筋技术交底审核人交底人接受交底人技术交底记录编号NGTLYGQ—工程名称南广铁路NGZQ-4交底日期2011.5.8施工单位中铁三局集团有限公司南广铁路NGZQ-4项目部一分部分项工程名称垫块钢筋交底提要承台垫块钢筋技术交底审核人交底人接受交底人技术交底记录编号NGTLYGQ—工程名称南广铁路NGZQ-4交底日期2011.5.8施工单位中铁三局集团有限公司南广铁路NGZQ-4项目部一分部分项工程名称垫块钢筋交底提要承台垫块钢筋技术交底31#垫...
