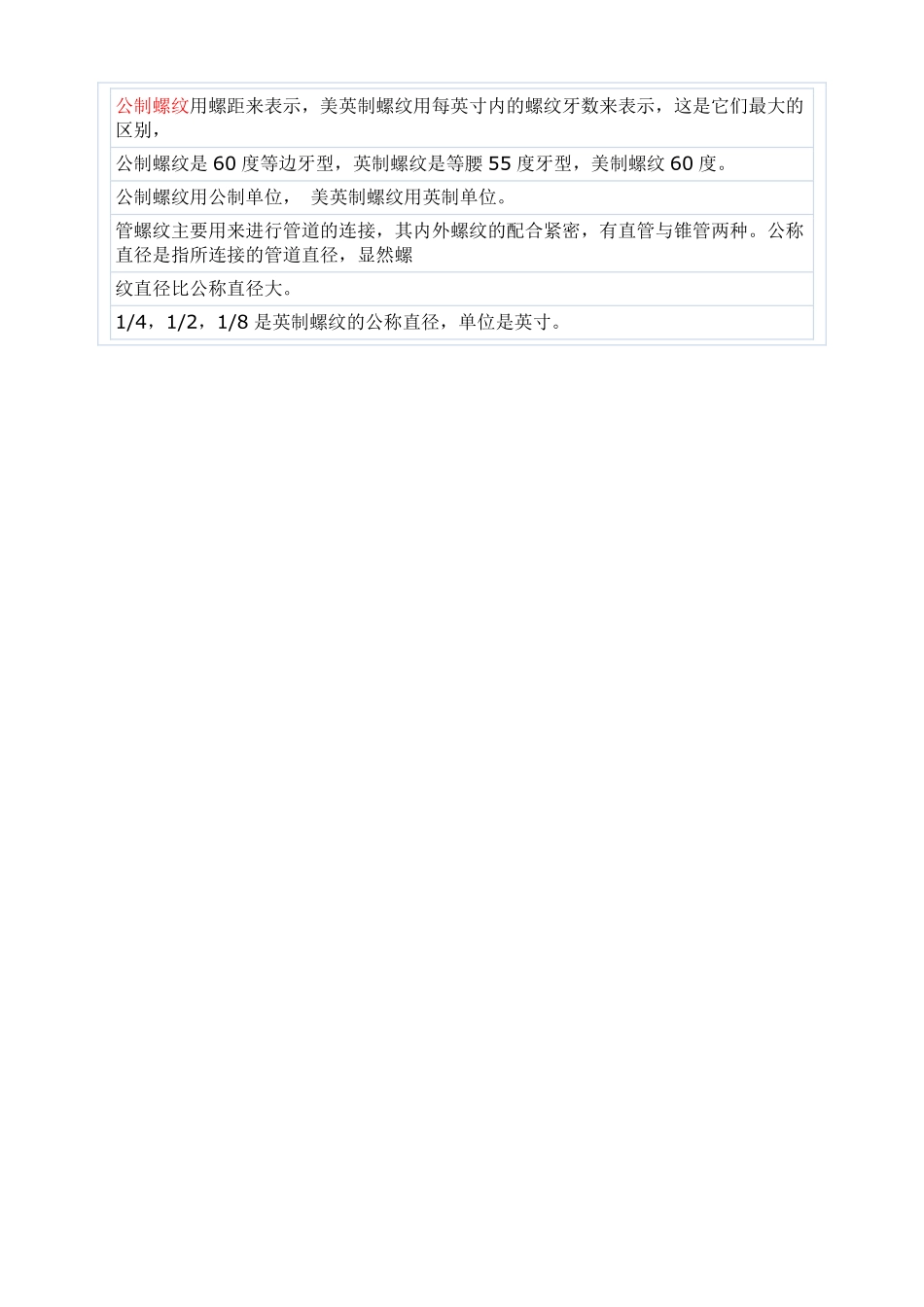

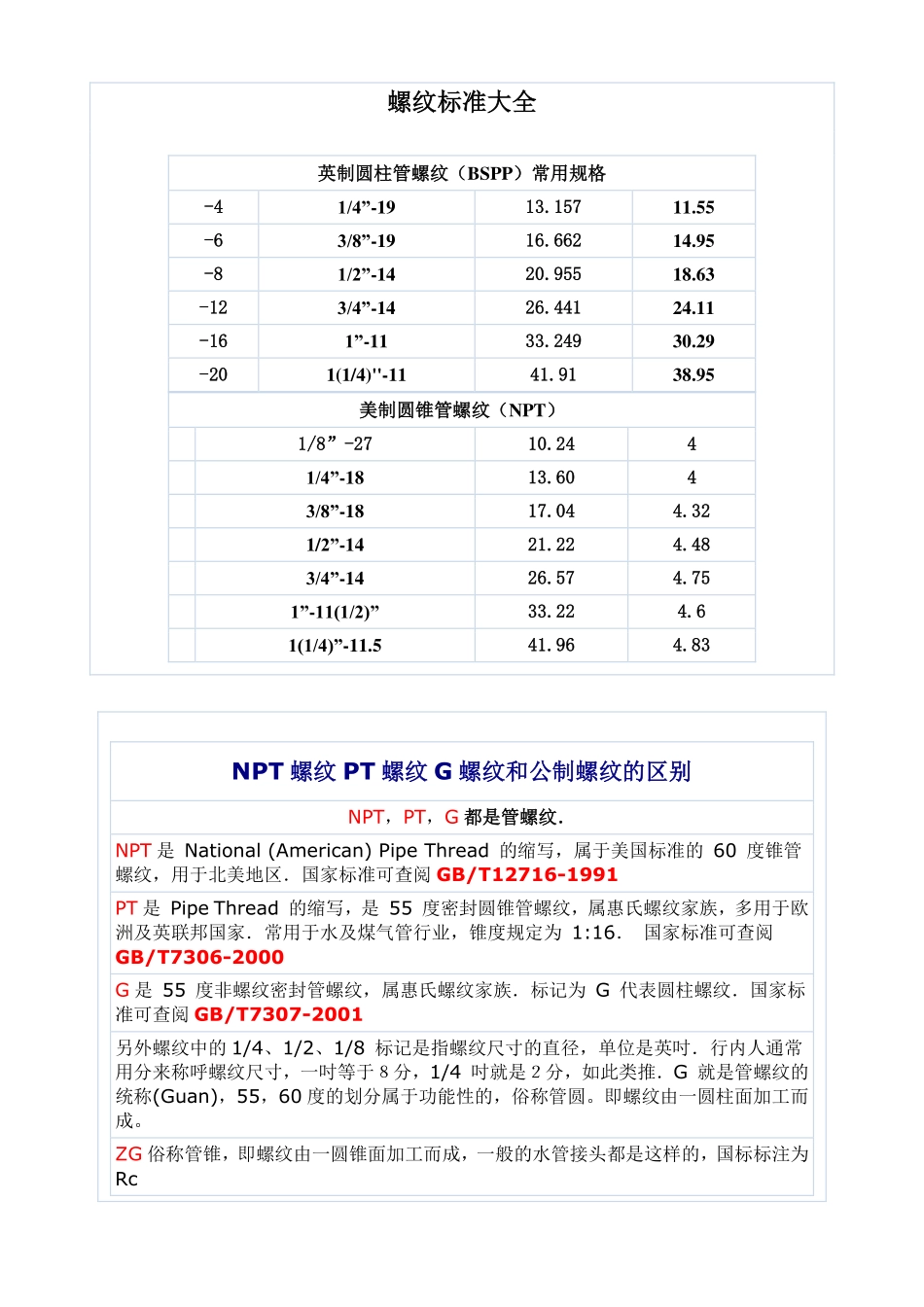

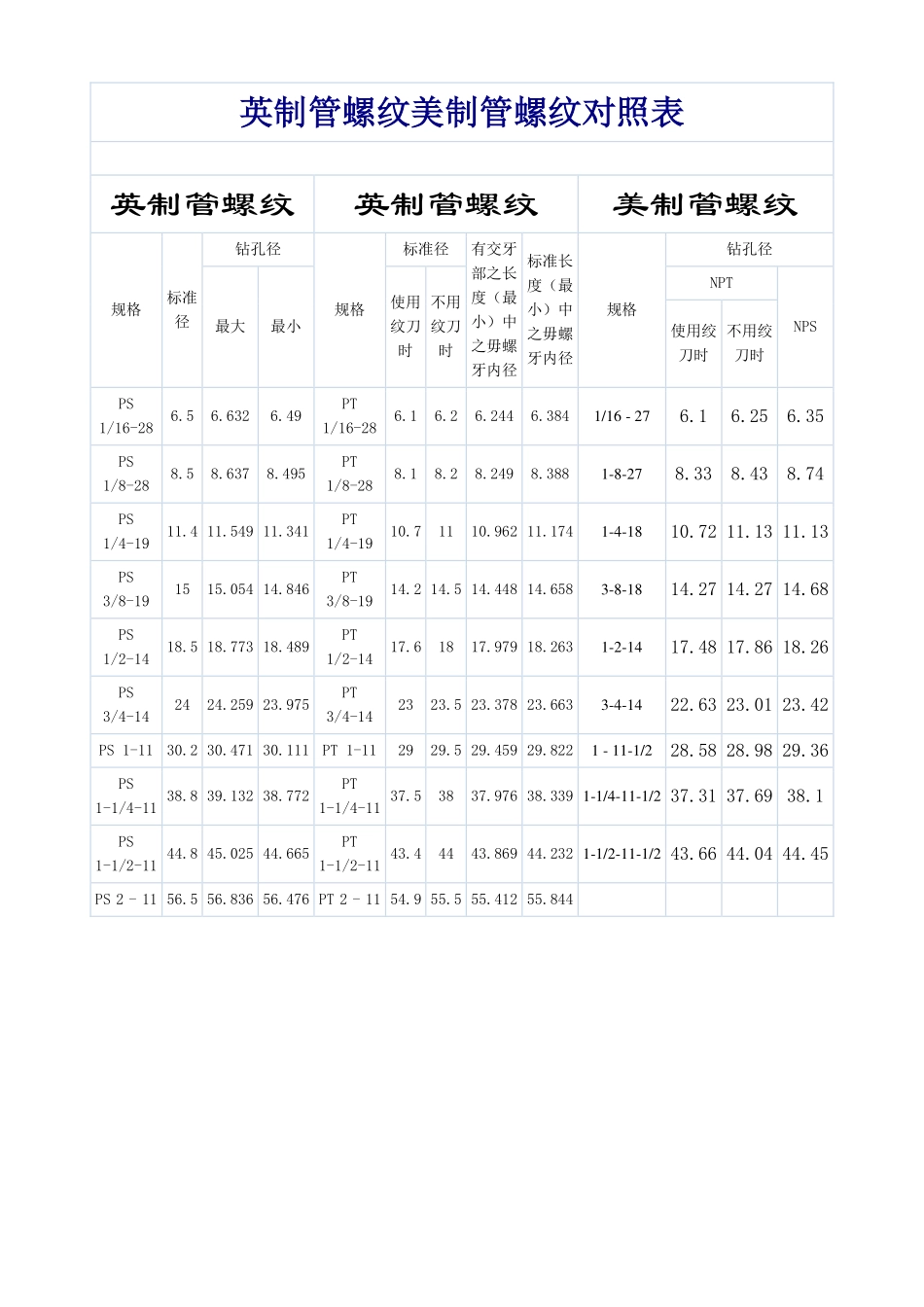

螺纹标准大全美制圆锥管螺纹（NPT）1/8”-2710.2441/4”-1813.6043/8”-1817.044.321/2”-1421.224.483/4”-1426.574.751”-11(1/2)”33.224.61(1/4)”-11.541.964.83英制圆柱管螺纹（BSPP）常用规格-41/4”-1913.15711.55-63/8”-1916.66214.95-81/2”-1420.95518.63-123/4”-1426.44124.11-161”-1133.24930.29-201(1/4)''-1141.9138.95NPT螺纹PT螺纹G螺纹和公制螺纹的区别NPT，PT，G都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4吋就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。英制管螺纹美制管螺纹对照表英制管螺纹英制管螺纹美制管螺纹规格标准径钻孔径规格标准径有交牙部之长度（最小）中之毋螺牙内径标准长度（最小）中之毋螺牙内径规格钻孔径最大最小使用纹刀时不用纹刀时NPTNPS使用绞刀时不用绞刀时PS1/16-286.56.6326.49PT1/16-286.16.26.2446.3841/16-276.16.256.35PS1/8-288.58.6378.495PT1/8-288.18.28.2498.3881-8-278.338.438.74PS1/4-1911.411.54911.341PT1/4-1910.71110.96211.1741-4-1810.7211.1311.13PS3/8-191515.05414.846PT3/8-1914.214.514.44814.6583-8-1814.2714.2714.68PS1/2-1418.518.77318.489PT1/2-1417.61817.97918.2631-2-1417.4817.8618.26PS3/4-142424.25923.975PT3/4-142323.523.37823.6633-4-1422.6323.0123.42PS1-1130.230.47130.111PT1-112929.529.45929.8221-11-1/228.5828.9829.36PS1-1/4-1138.839.13238.772PT1-1/4-1137.53837.97638.3391-1/4-11-1/237.3137.6938.1PS1-1/2-1144.845.02544.665PT1-1/2-1143.44443.86944.2321-1/2-11-1/243.6644.0444.45PS2-1156.556.83656.476PT2-1154.955.555.41255.844第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公...
