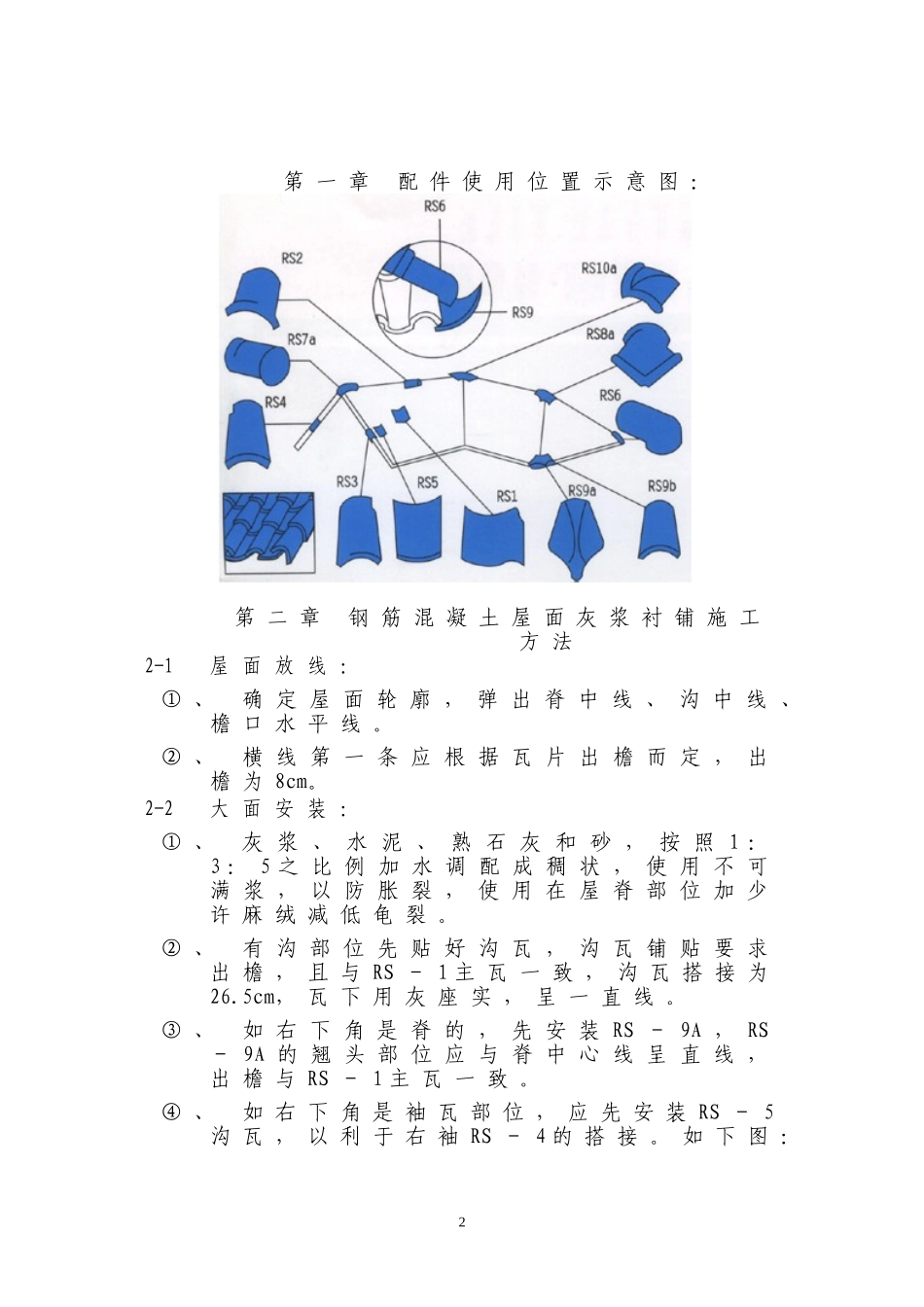

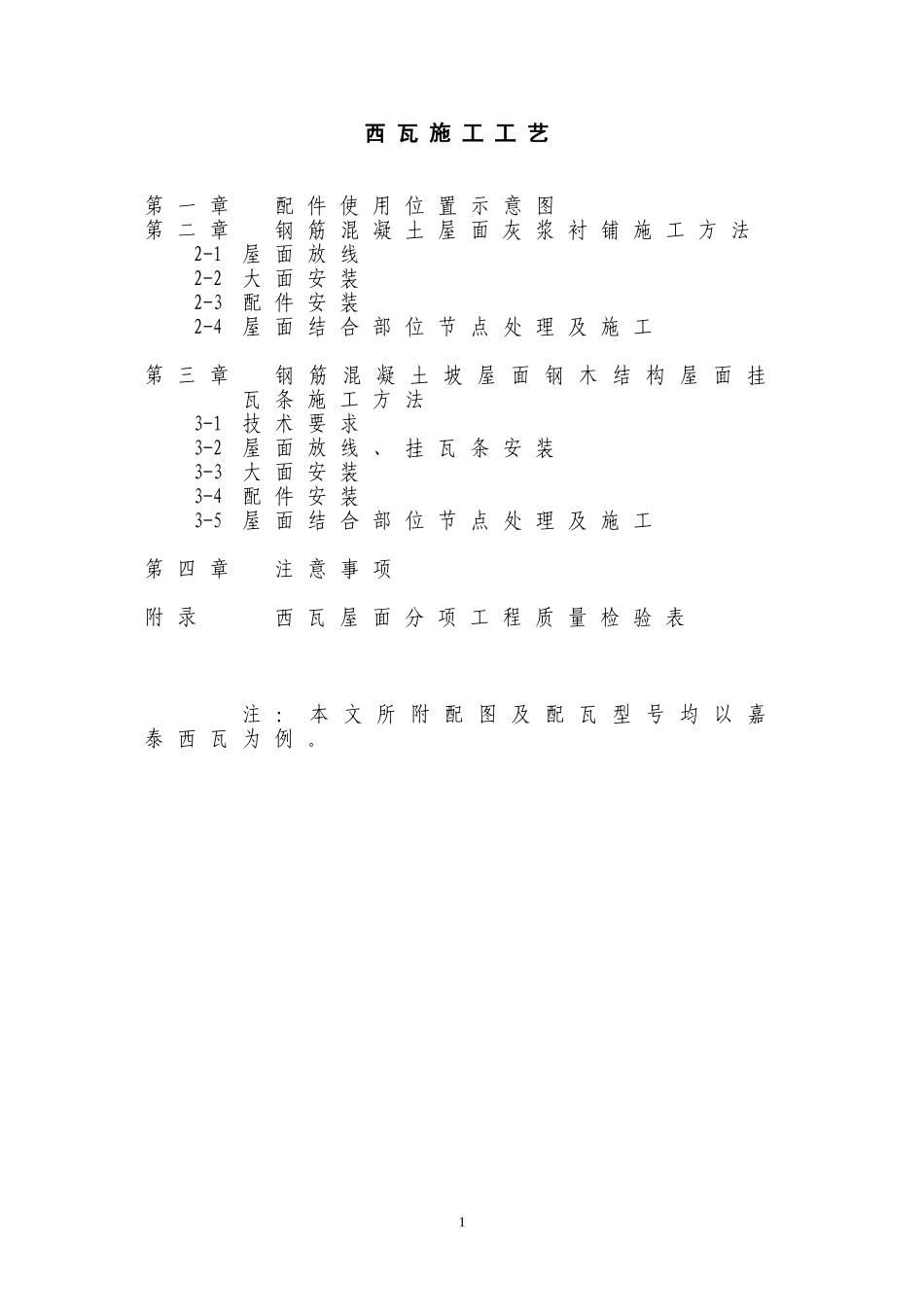

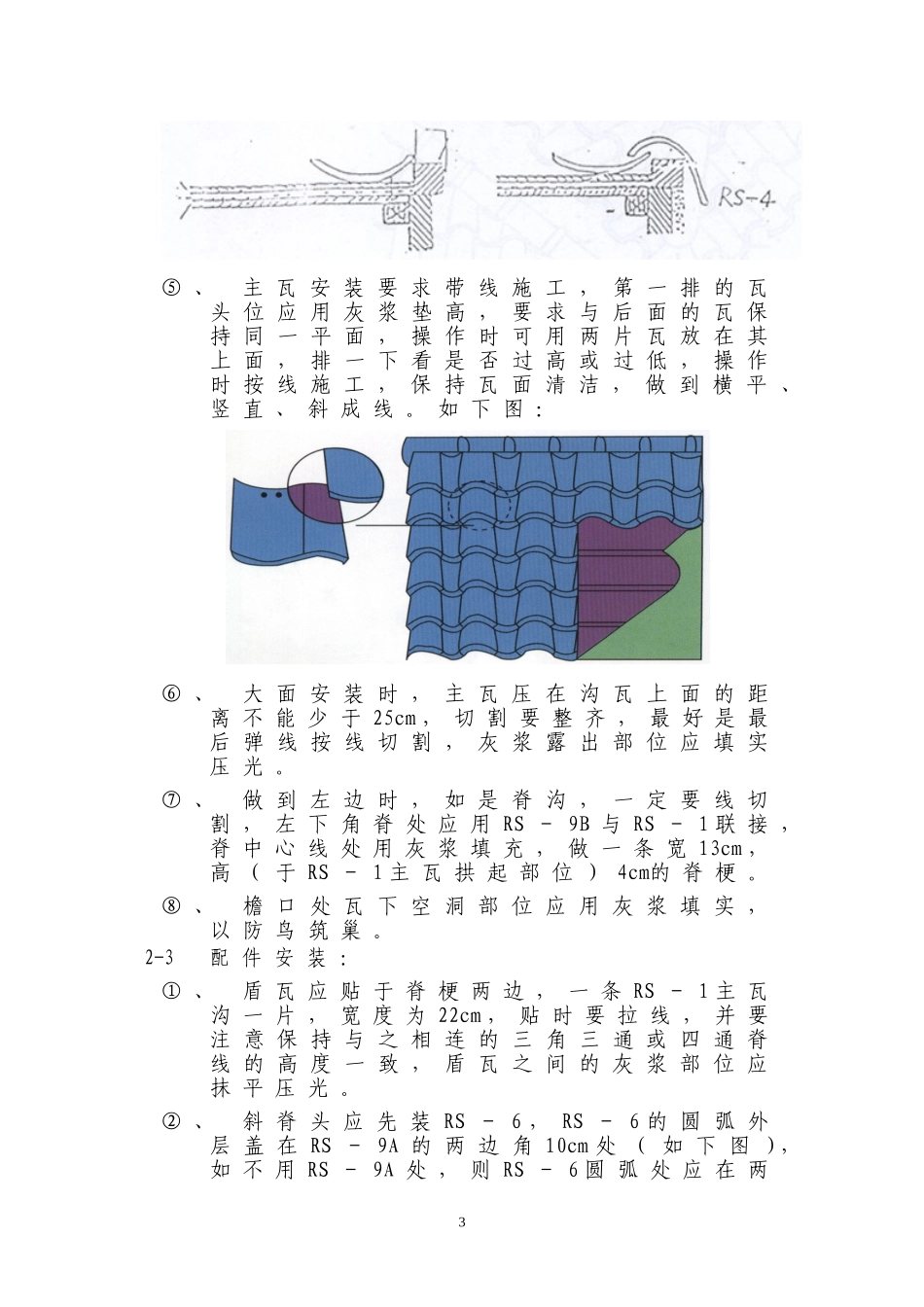

西瓦施工工艺第一章配件使用位置示意图第二章钢筋混凝土屋面灰浆衬铺施工方法2-1屋面放线2-2大面安装2-3配件安装2-4屋面结合部位节点处理及施工第三章钢筋混凝土坡屋面钢木结构屋面挂瓦条施工方法3-1技术要求3-2屋面放线、挂瓦条安装3-3大面安装3-4配件安装3-5屋面结合部位节点处理及施工第四章注意事项附录西瓦屋面分项工程质量检验表注：本文所附配图及配瓦型号均以嘉泰西瓦为例。1第一章配件使用位置示意图：第二章钢筋混凝土屋面灰浆衬铺施工方法2-1屋面放线：①、确定屋面轮廓，弹出脊中线、沟中线、檐口水平线。②、横线第一条应根据瓦片出檐而定，出檐为8cm。2-2大面安装：①、灰浆、水泥、熟石灰和砂，按照1：3：5之比例加水调配成稠状，使用不可满浆，以防胀裂，使用在屋脊部位加少许麻绒减低龟裂。②、有沟部位先贴好沟瓦，沟瓦铺贴要求出檐，且与RS－1主瓦一致，沟瓦搭接为26.5cm，瓦下用灰座实，呈一直线。③、如右下角是脊的，先安装RS－9A，RS－9A的翘头部位应与脊中心线呈直线，出檐与RS－1主瓦一致。④、如右下角是袖瓦部位，应先安装RS－5沟瓦，以利于右袖RS－4的搭接。如下图：2⑤、主瓦安装要求带线施工，第一排的瓦头位应用灰浆垫高，要求与后面的瓦保持同一平面，操作时可用两片瓦放在其上面，排一下看是否过高或过低，操作时按线施工，保持瓦面清洁，做到横平、竖直、斜成线。如下图：⑥、大面安装时，主瓦压在沟瓦上面的距离不能少于25cm，切割要整齐，最好是最后弹线按线切割，灰浆露出部位应填实压光。⑦、做到左边时，如是脊沟，一定要线切割，左下角脊处应用RS－9B与RS－1联接，脊中心线处用灰浆填充，做一条宽13cm，高（于RS－1主瓦拱起部位）4cm的脊梗。⑧、檐口处瓦下空洞部位应用灰浆填实，以防鸟筑巢。2-3配件安装：①、盾瓦应贴于脊梗两边，一条RS－1主瓦沟一片，宽度为22cm，贴时要拉线，并要注意保持与之相连的三角三通或四通脊线的高度一致，盾瓦之间的灰浆部位应抹平压光。②、斜脊头应先装RS－6，RS－6的圆弧外层盖在RS－9A的两边角10cm处（如下图），如不用RS－9A处，则RS－6圆弧处应在两3檐口处线的切口部位再贴RS－2，RS－2灰浆要饱满。③、袖部位安装RS－3、RS－4，右左一定要对称，如下图④、RS－7A、RS－7B、RS－8A、RS－8B、RS－10A则用于相应位置，见1－3配件使用位置示意图。⑤、平脊相交或脊交不为90度时，应用RS－2切割联接。2-4屋面结合部位节点处理及施工①、靠墙或烟洞、排风口、天面窗处理一定要做好防水，以防渗漏，施工时应伸入其最少2.5cm，并做好防水处理。②、在屋面灰浆暴露处涂两层与瓦同色涂料。第三章钢筋混凝土坡屋面钢木结构屋顶采用木条挂瓦施工方法3-1技术要求：①、木条建议用杉木，截面规格为25×35mm，须经防腐处理（作防腐涂料或沥青油浸泡）。②、钢筋混凝土坡面应找平，整个屋面必须找平，不平度2mm/m2，整体偏差最大不超过20mm。4③、钢木结构屋顶的桅子与桷子结构设计安装应考虑整个屋顶的承重与施工，如每平方米50kg瓦重与施工者体重等因素。3-2屋面放线、挂瓦条安装：①、横向线从檐口往上排，檐口位置应留出主瓦出檐长度8cm。3-3大面安装：大面安装同2－2，贴主瓦面是用铜钉或不锈钢钉固定瓦，沟、脊、袖采用灰浆铺贴。3-4配件安装：配件安装与2－3相同。3-5屋面结合部位节点处理及施工：与2－4相同。第四章注意事项：4-1安装西瓦前应先做好屋面防水处理。4-2施工中禁止长时间污染瓦面，做到当天瓦当天清洁。4-3刚铺贴的瓦面严禁上人踩踏，以免影响砂浆粘贴效果。5附录西瓦屋面分项工程质量检验表工程名称：部位：年保证项目项目质量情况1西瓦及配瓦必须符合优等品标准2大风或地震区坡面超过30度，必须用铜丝或钢钉固定；基本项目质量情况等级123456789101瓦面平整度：无起伏、横平竖直斜成线、起伏不能超出2厘米；2脊：不能弯曲，一定要平直；3沟：沟上端到下端宽度一致，成平行直线；4袖：以脊中心应呈左右对称状；允许偏差项目项目允许尺寸1RS－1搭接缝隙长度＜4mm2RS－2必须盖住RS－1＞20mm3RS－1压住RS－5两边下口长度＞25mm4RS－1出檐长度60~80mm5伸入墙或烟囱侧面长度＞20mm检查结果保证项目基本项目允许偏差项目评定等级工程负责人：工长：班组长：核定等级质量检查员：67
