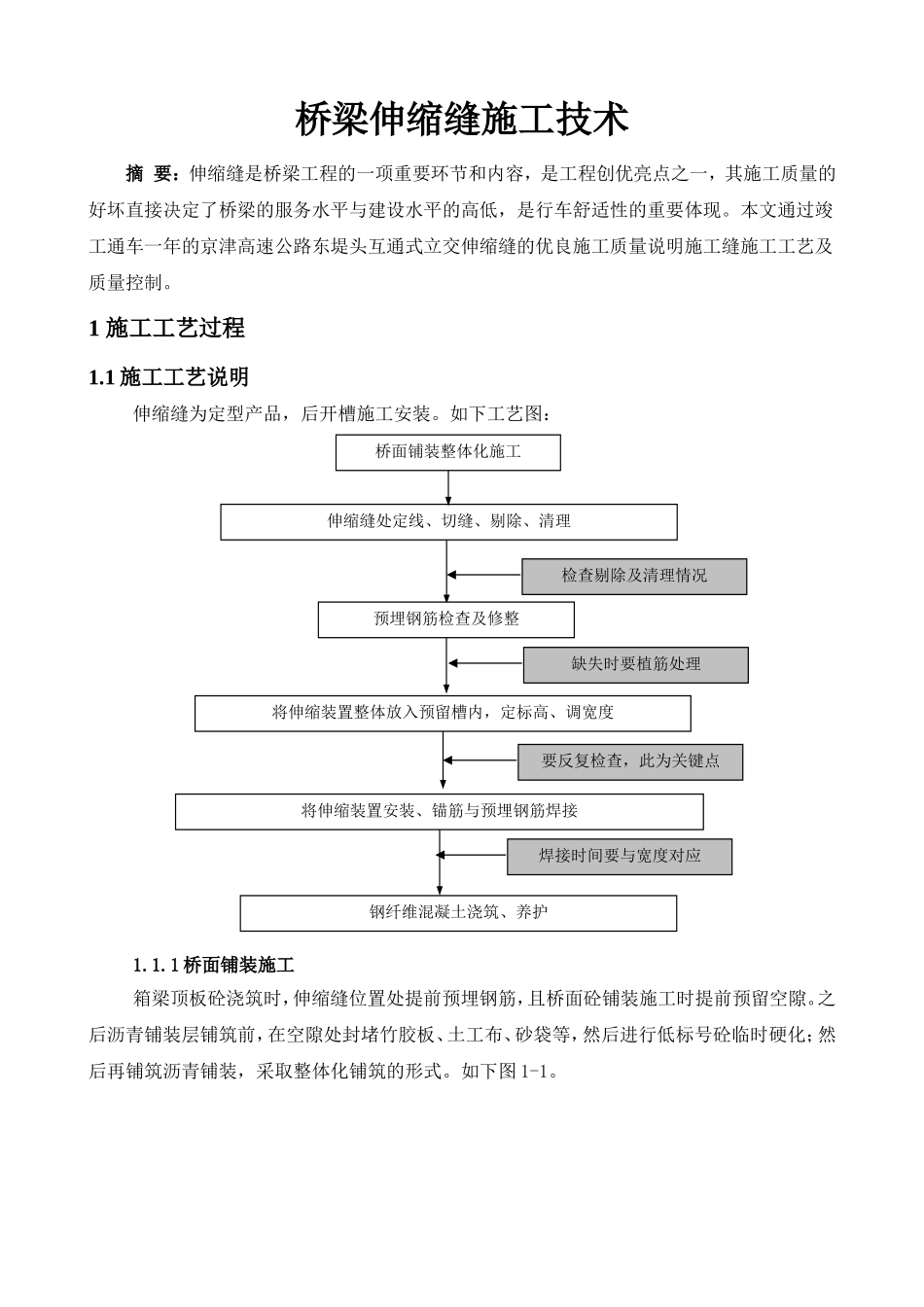

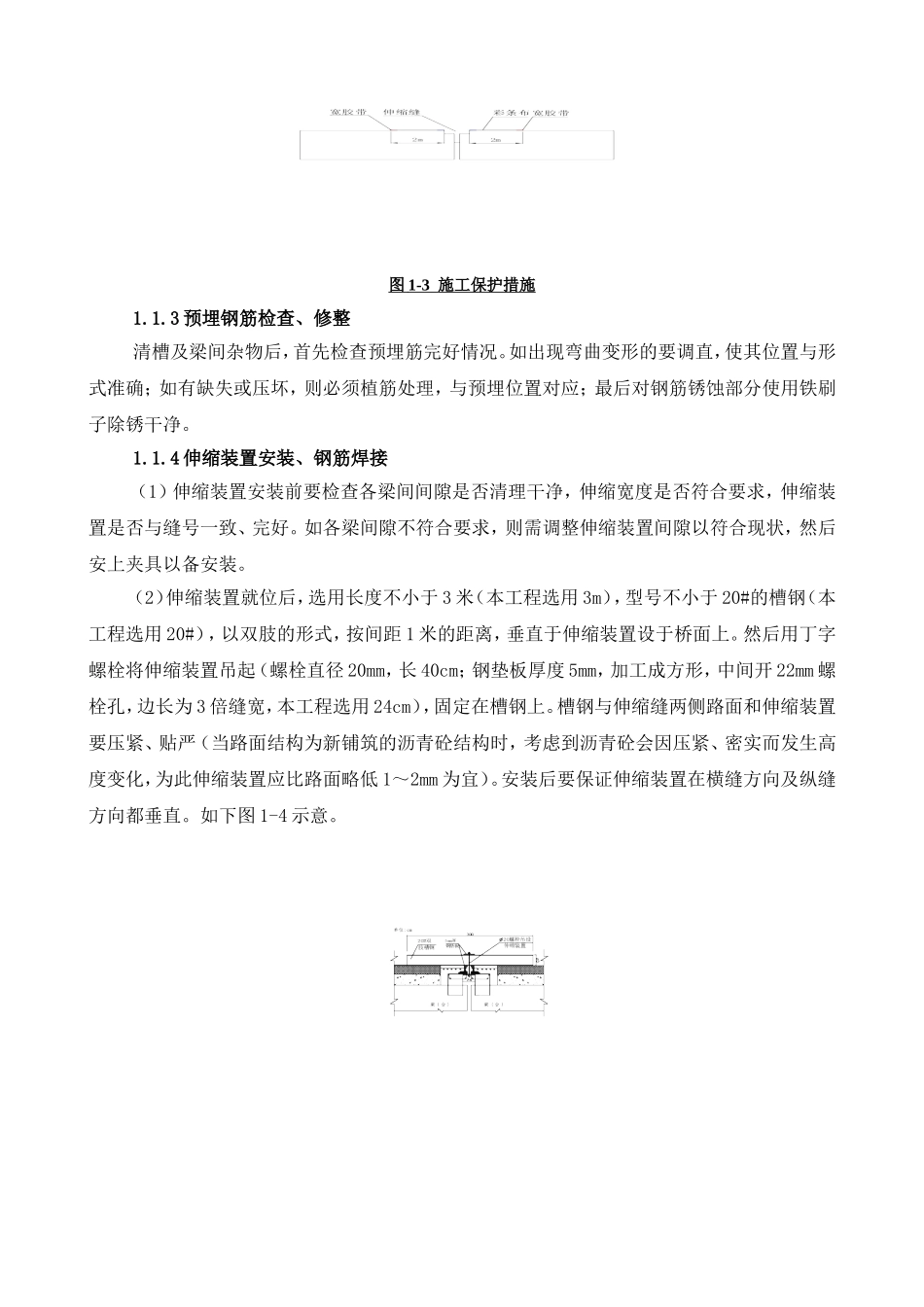

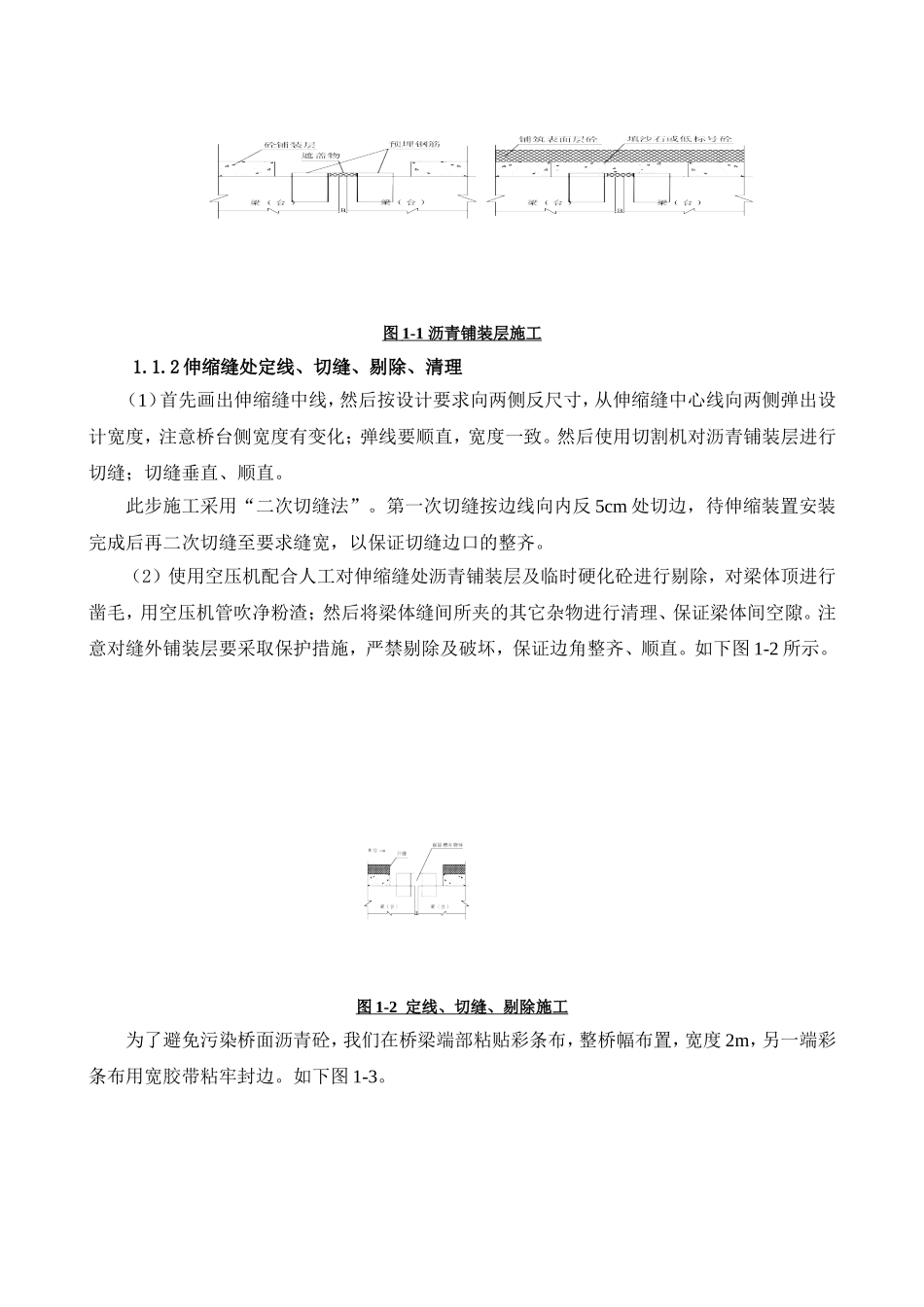

桥梁伸缩缝施工技术摘要：伸缩缝是桥梁工程的一项重要环节和内容，是工程创优亮点之一，其施工质量的好坏直接决定了桥梁的服务水平与建设水平的高低，是行车舒适性的重要体现。本文通过竣工通车一年的京津高速公路东堤头互通式立交伸缩缝的优良施工质量说明施工缝施工工艺及质量控制。1施工工艺过程1.1施工工艺说明伸缩缝为定型产品，后开槽施工安装。如下工艺图：1.1.1桥面铺装施工箱梁顶板砼浇筑时，伸缩缝位置处提前预埋钢筋，且桥面砼铺装施工时提前预留空隙。之后沥青铺装层铺筑前，在空隙处封堵竹胶板、土工布、砂袋等，然后进行低标号砼临时硬化；然后再铺筑沥青铺装，采取整体化铺筑的形式。如下图1-1。预埋钢筋检查及修整将伸缩装置整体放入预留槽内，定标高、调宽度将伸缩装置安装、锚筋与预埋钢筋焊接钢纤维混凝土浇筑、养护伸缩缝处定线、切缝、剔除、清理桥面铺装整体化施工检查剔除及清理情况缺失时要植筋处理要反复检查，此为关键点焊接时间要与宽度对应图1-1沥青铺装层施工1.1.2伸缩缝处定线、切缝、剔除、清理（1）首先画出伸缩缝中线，然后按设计要求向两侧反尺寸，从伸缩缝中心线向两侧弹出设计宽度，注意桥台侧宽度有变化；弹线要顺直，宽度一致。然后使用切割机对沥青铺装层进行切缝；切缝垂直、顺直。此步施工采用“二次切缝法”。第一次切缝按边线向内反5cm处切边，待伸缩装置安装完成后再二次切缝至要求缝宽，以保证切缝边口的整齐。（2）使用空压机配合人工对伸缩缝处沥青铺装层及临时硬化砼进行剔除，对梁体顶进行凿毛，用空压机管吹净粉渣；然后将梁体缝间所夹的其它杂物进行清理、保证梁体间空隙。注意对缝外铺装层要采取保护措施，严禁剔除及破坏，保证边角整齐、顺直。如下图1-2所示。图1-2定线、切缝、剔除施工为了避免污染桥面沥青砼，我们在桥梁端部粘贴彩条布，整桥幅布置，宽度2m，另一端彩条布用宽胶带粘牢封边。如下图1-3。图1-3施工保护措施1.1.3预埋钢筋检查、修整清槽及梁间杂物后，首先检查预埋筋完好情况。如出现弯曲变形的要调直，使其位置与形式准确；如有缺失或压坏，则必须植筋处理，与预埋位置对应；最后对钢筋锈蚀部分使用铁刷子除锈干净。1.1.4伸缩装置安装、钢筋焊接（1）伸缩装置安装前要检查各梁间间隙是否清理干净，伸缩宽度是否符合要求，伸缩装置是否与缝号一致、完好。如各梁间隙不符合要求，则需调整伸缩装置间隙以符合现状，然后安上夹具以备安装。（2）伸缩装置就位后，选用长度不小于3米（本工程选用3m），型号不小于20#的槽钢（本工程选用20#），以双肢的形式，按间距1米的距离，垂直于伸缩装置设于桥面上。然后用丁字螺栓将伸缩装置吊起（螺栓直径20mm，长40cm；钢垫板厚度5mm，加工成方形，中间开22mm螺栓孔，边长为3倍缝宽，本工程选用24cm），固定在槽钢上。槽钢与伸缩缝两侧路面和伸缩装置要压紧、贴严（当路面结构为新铺筑的沥青砼结构时，考虑到沥青砼会因压紧、密实而发生高度变化，为此伸缩装置应比路面略低1～2mm为宜）。安装后要保证伸缩装置在横缝方向及纵缝方向都垂直。如下图1-4示意。图1-4伸缩装置安装施工（3）焊接时间要根据设定的伸缩间隙宽度，在一天中与设计要求温度合适的时段内进行焊接时间宜在上午11:00以前，下午3：00以后。首先每隔2-3个点焊伸缩装置两侧的配套锚筋与钢板，点焊完成后全面检验一下伸缩装置的平整度、顺直度、高程等项目，合格后再进行加焊，焊接完成后绑扎钢筋，解除锁缝与吊缝装置，放松后再进行一次全面质量检验，如不符和要求则需重新调整。焊接的同时要随时用3米直尺、塞尺检查异形钢平整度，控制在0-1mm之间。焊接人员配置数量要合理，焊接时间尽量缩短，点焊时要先紧一侧进行，完成一侧后根据温度进行检查调整，然后再点焊别一侧。在全部焊接工序完成后1小时内要拆除夹具。（4）对于主线段的伸缩装置采用分段组装，匝道部分则为整段安装。当分段安装时，焊缝采用坡口双面焊接，并用200×50×16的连接板加固；当两缝对正后，即可安装。连接处焊缝使用角磨机磨平。1.1.5浇筑钢纤维砼安装合格后，采用聚苯乙烯泡沫板将伸缩装置的间隙封堵严密，以保证浇筑砼时无漏浆现...
