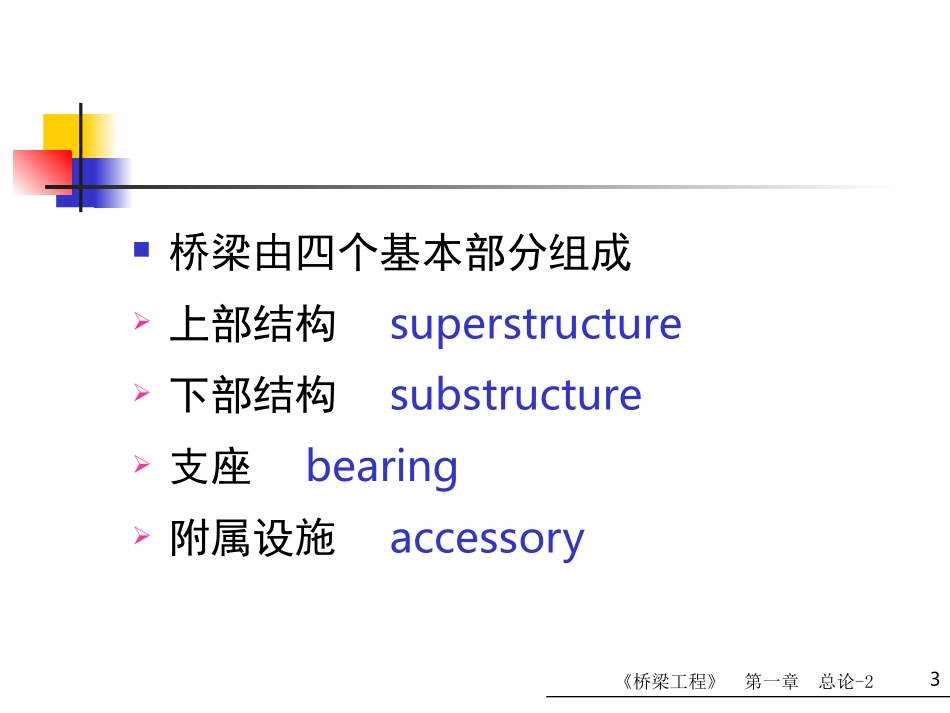

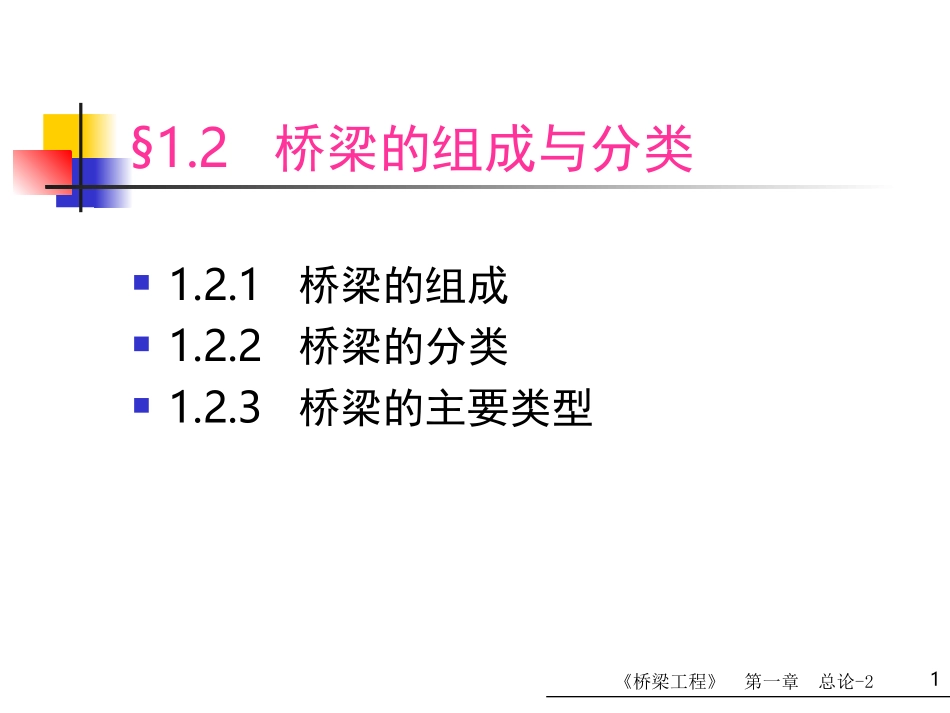

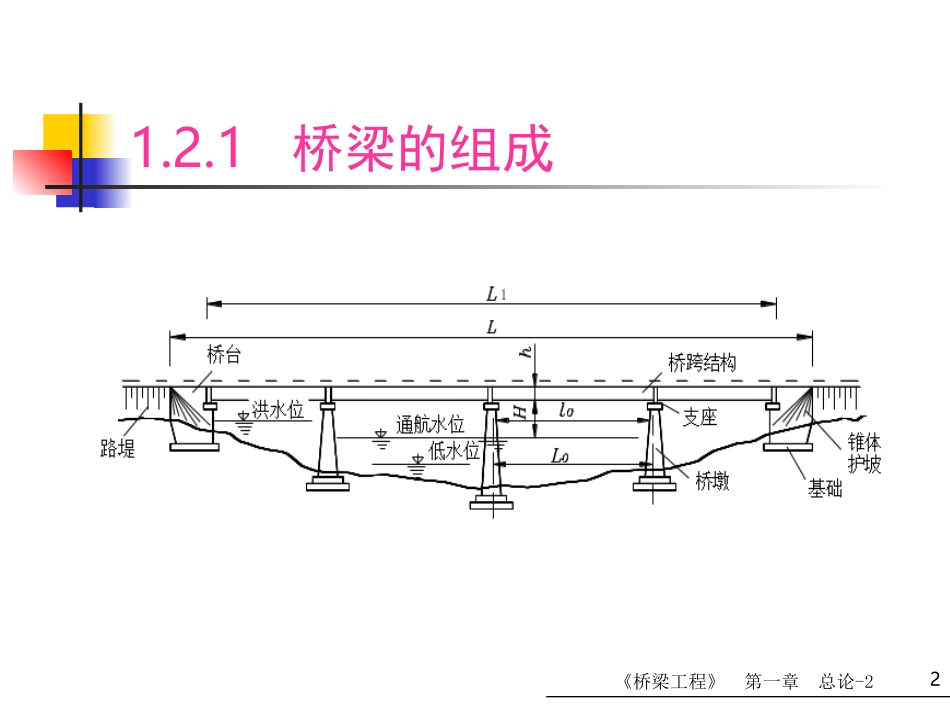

《桥梁工程》第一章总论-21§1.2桥梁的组成与分类1.2.1桥梁的组成1.2.2桥梁的分类1.2.3桥梁的主要类型《桥梁工程》第一章总论-221.2.1桥梁的组成《桥梁工程》第一章总论-23桥梁由四个基本部分组成上部结构superstructure下部结构substructure支座bearing附属设施accessory《桥梁工程》第一章总论-24桥跨结构（上部结构）superstructure路线中断时跨越障碍的主要承载结构桥墩、桥台（下部结构）substructure支承桥跨结构并将恒载和车辆荷载传至地基的建筑物基础foundation桥墩（台）中使全部荷载传至地基的底部奠基部分《桥梁工程》第一章总论-25桥梁的基本附属设施包括桥面系bridgedecking伸缩缝expansionjoint桥头搭板transitionslabatbridgehead锥形护坡conicalslpoe《桥梁工程》第一章总论-26支座bearing在桥跨结构和桥墩（台）的支承处设置的传力装置护坡conicalslpoe路堤与桥台衔接处，在桥台两侧设置的石砌锥形体，保证边坡稳定《桥梁工程》第一章总论-27河流中的水位低水位lowwaterlevel高水位highwaterlevel设计水位：designedwaterlevel按规定的设计洪水频率计算所得的高水位通航水位navigablewaterlevel《桥梁工程》第一章总论-28净跨径clearspan设计洪水位上相邻两个桥墩（或桥台）之间的净距（梁桥），拱跨两个拱脚截面最低点之间的水平距离（拱桥）计算跨径computedspan桥跨结构相邻两个支座中心距离（梁桥）,两相邻拱脚截面形心点之间的水平距离（拱桥）《桥梁工程》第一章总论-29总跨径totalspan各孔净跨径之和桥梁全长totallengthofbridge两个桥台的侧墙或八字墙后端点之间的距离桥下净空clearanceofspan设计洪水位或计算通航至桥跨结构最下缘的距离桥面净空clearanceabovebridgefloor桥梁行车道、人行道上方应保持的空间界限，公路、铁路、城市桥梁有相应的规定标准跨径相邻桥墩中线之间的距离（梁桥）《桥梁工程》第一章总论-2101.2.2桥梁的分类Classification按跨径分类SpanLengths特大桥supermajorbridge大桥majorbridge中桥mediumbridge小桥smallbridge涵洞culvert《桥梁工程》第一章总论-211按桥面的位置分类positionofdeck上承式deckbridge中承式half-throughbridge下承式throughbridge《桥梁工程》第一章总论-212按用途分类usage公路桥highwaybridge铁路桥railwaybridge公铁两用桥highwayandrailwaybrdige人行桥footbridge《桥梁工程》第一章总论-213按承重结构材料分类materialofconstructure木桥timberbridge钢桥steelbridge圬工桥masonrybridge钢筋混凝土桥reinforcedconcretebridge预应力混凝土桥prestressedconcretebridge钢—混凝土组合桥steel-concretebridge《桥梁工程》第一章总论-214按跨越障碍的性质分类跨河桥riverbridge立交桥interchange高架桥viaduct栈桥trestlebridge《桥梁工程》第一章总论-215按桥跨结构的平面布置分类正交桥rightbridge斜交桥skewbridge弯桥curvedbridge《桥梁工程》第一章总论-216按结构体系分类structureform梁式桥beambridge拱桥archbridge刚架桥rigidbridge吊桥suspensionbridge斜拉桥（组合体系桥）cablestayedbridge《桥梁工程》第一章总论-217梁式桥beambridge《桥梁工程》第一章总论-218拱桥archbridge《桥梁工程》第一章总论-219刚架桥rigidbridge《桥梁工程》第一章总论-220吊桥suspensionbridge《桥梁工程》第一章总论-221组合体系桥——梁拱组合《桥梁工程》第一章总论-222组合体系桥——斜拉桥cablestayedbridge《桥梁工程》第一章总论-223§1.3§1.3桥梁的规划与设计基本原则桥梁的规划与设计基本原则1.3.1桥梁的设计程序（大型桥梁）预可行性研究报告与可行性研究报告初步设计技术设计施工设计1.3.2桥梁设计的一般原则野外勘测与调查研究工作桥梁纵横断面设计和平面布置《桥梁工程》第一章总论-224《桥梁工程》第一章总论-2251.3.1桥梁的设计程序（大型桥梁）一、预可行性研究报告与可行性研究报告预可行性研究报告：在工程可行的基础上，...
