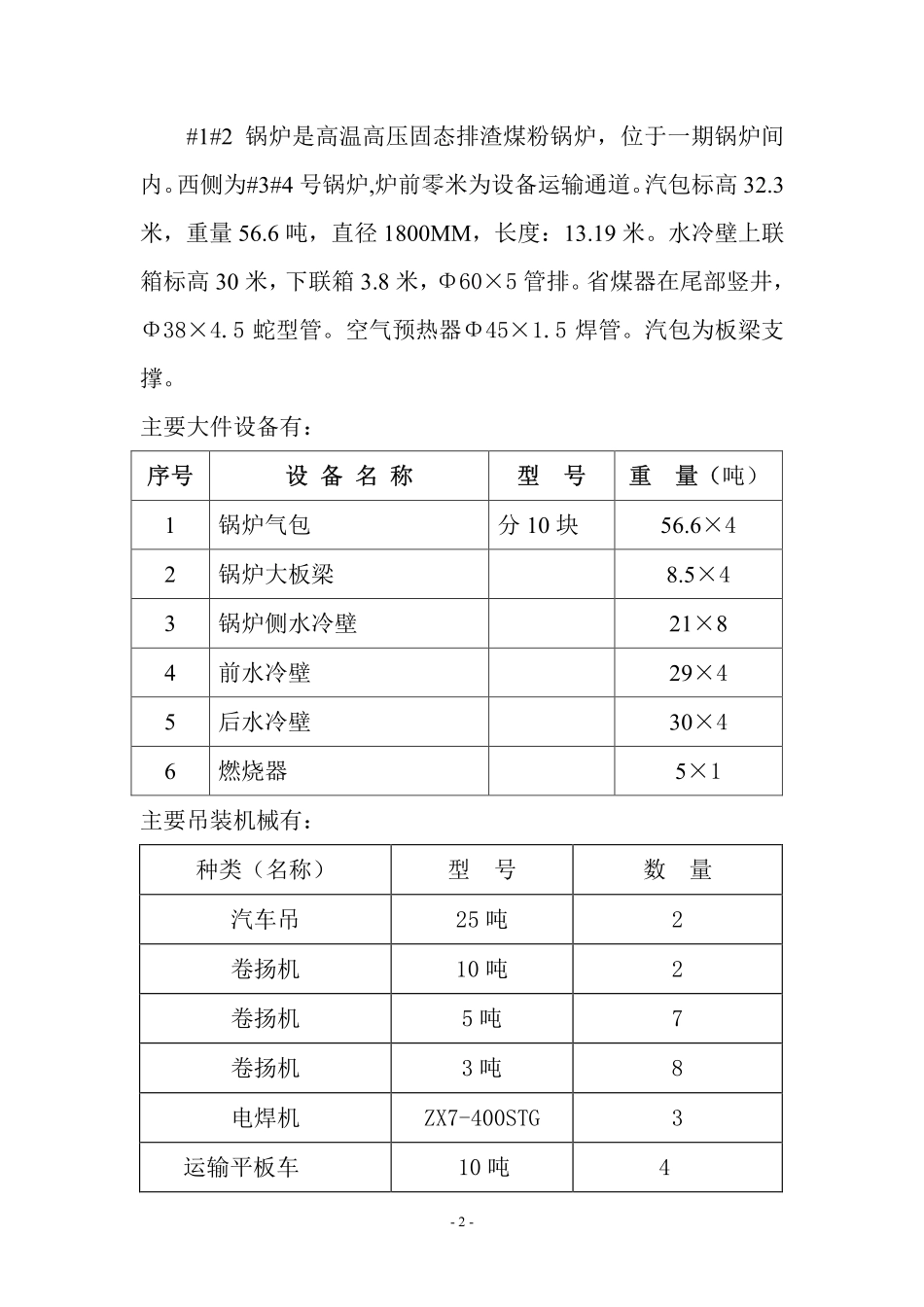

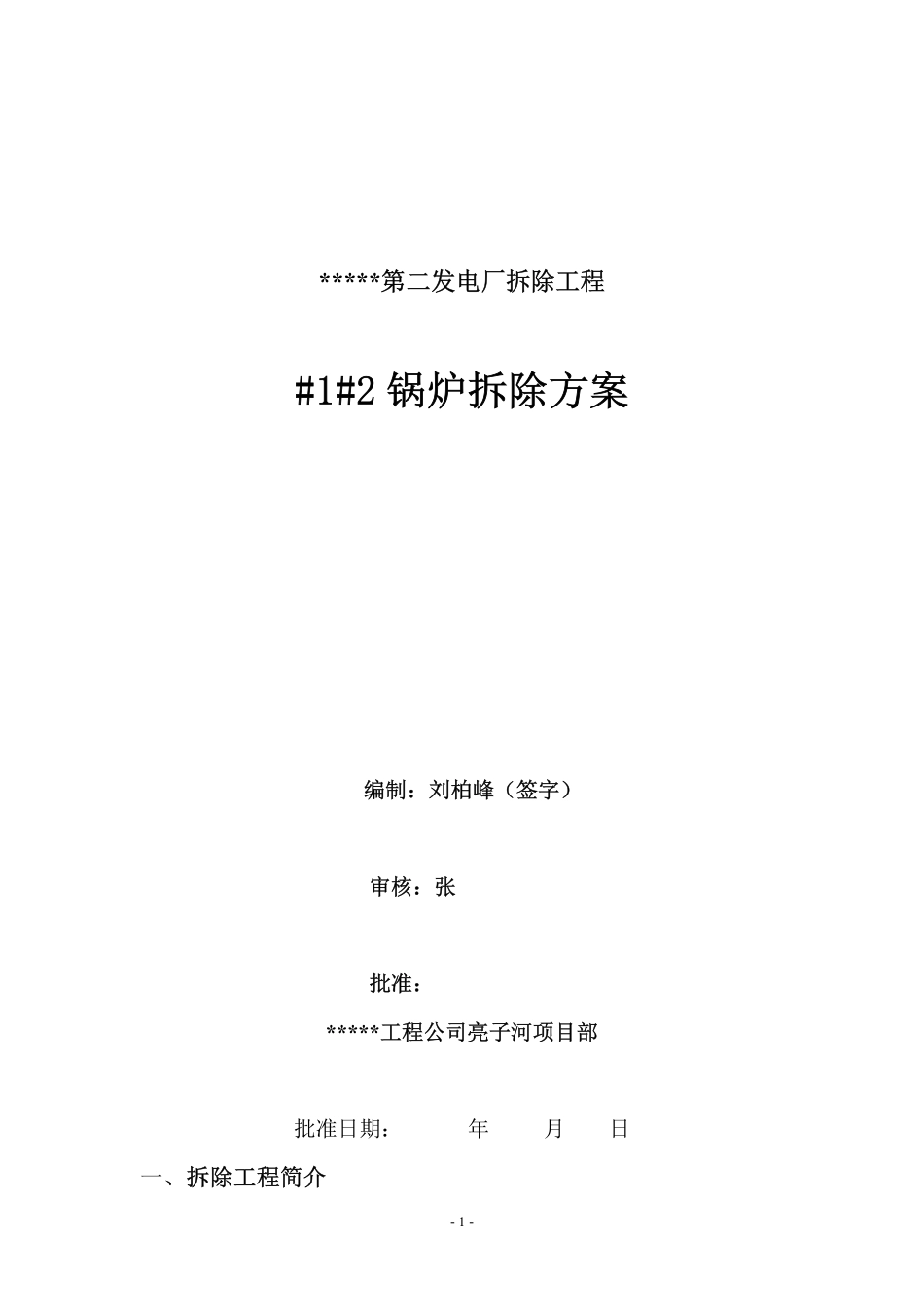

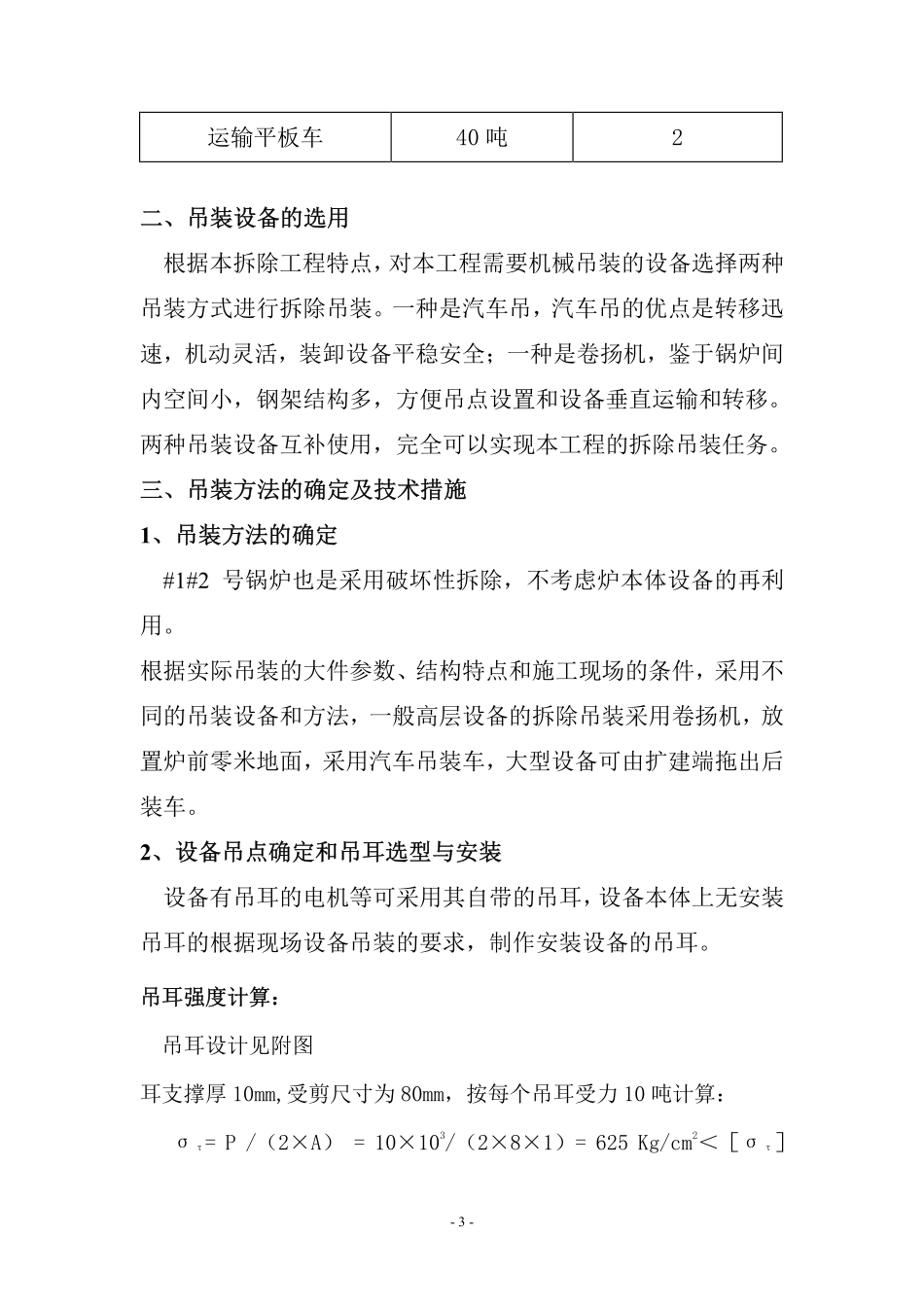

-1-*****第二发电厂拆除工程#1#2锅炉拆除方案编制:刘柏峰(签字)审核:张批准:*****工程公司亮子河项目部批准日期:年月日一、拆除工程简介-2-#1#2锅炉是高温高压固态排渣煤粉锅炉,位于一期锅炉间内。西侧为#3#4号锅炉,炉前零米为设备运输通道。汽包标高32.3米,重量56.6吨,直径1800MM,长度:13.19米。水冷壁上联箱标高30米,下联箱3.8米,Φ60×5管排。省煤器在尾部竖井,Φ38×4.5蛇型管。空气预热器Φ45×1.5焊管。汽包为板梁支撑。主要大件设备有:序号设备名称型号重量(吨)1锅炉气包分10块56.6×42锅炉大板梁8.5×43锅炉侧水冷壁21×84前水冷壁29×45后水冷壁30×46燃烧器5×1主要吊装机械有:种类(名称)型号数量汽车吊25吨2卷扬机10吨2卷扬机5吨7卷扬机3吨8电焊机ZX7-400STG3运输平板车10吨4-3-运输平板车40吨2二、吊装设备的选用根据本拆除工程特点,对本工程需要机械吊装的设备选择两种吊装方式进行拆除吊装。一种是汽车吊,汽车吊的优点是转移迅速,机动灵活,装卸设备平稳安全;一种是卷扬机,鉴于锅炉间内空间小,钢架结构多,方便吊点设置和设备垂直运输和转移。两种吊装设备互补使用,完全可以实现本工程的拆除吊装任务。三、吊装方法的确定及技术措施1、吊装方法的确定#1#2号锅炉也是采用破坏性拆除,不考虑炉本体设备的再利用。根据实际吊装的大件参数、结构特点和施工现场的条件,采用不同的吊装设备和方法,一般高层设备的拆除吊装采用卷扬机,放置炉前零米地面,采用汽车吊装车,大型设备可由扩建端拖出后装车。2、设备吊点确定和吊耳选型与安装设备有吊耳的电机等可采用其自带的吊耳,设备本体上无安装吊耳的根据现场设备吊装的要求,制作安装设备的吊耳。吊耳强度计算:吊耳设计见附图耳支撑厚10mm,受剪尺寸为80mm,按每个吊耳受力10吨计算:στ=P/(2×A)=10×103/(2×8×1)=625Kg/cm2<[στ]-4-=1000Kg/cm2强度满足使用要求。3、吊索具计算选型在吊装设备之前,必须先根据吊装设备的重量,汽包拆分为10段,每段6吨,用钢丝绳捆绑,使用10吨卷扬机吊下。板梁气割成钢板,每块板重量控制在1吨,水冷壁气割成4段,每段重量7.5吨以内。将鳍片切出吊装孔作为吊点。燃烧器重量5吨,设备用钢丝绳捆绑,以钢架斜梁为卷扬机吊点。单件按最重8.5t考虑,钢丝绳选择6×37、公称抗拉强度1550Mpa、φ24的钢丝绳根四股;安全系数K=p·n·α/G=32.65×4×0.82/8.5=12.6符合安规要求。滑轮组用10t双门滑车2个,则卷扬机牵引力为2.125t,卷扬机用钢丝绳选用φ17.5,K=p·n·α/G=17.25×0.82/2.125=6.7符合安规要求。4、通道的设置为方便拆除及设备运输,先确定拆除运输通道畅通:1)锅炉8米运转层拆除,以方便设备垂直运输通道。2)炉前零米做水-5-平运输通道。3)一期和二期隔墙拆除八米以下一个间隔。做水平运输通道。以上土建拆除均不拆除混凝土框架结构。每台炉设备由下向上拆除,卷扬机吊挂后分段切割,放到锅炉零米层,拖到炉前、后运输通道运走。钢结构由上向下拆除,各层附属设备及管道可穿插拆除。平台走梯根据设备拖运要求,先拆除一部分形成上下通道,其他部分与钢结构一同拆除。锅炉汽包在受热面拆除结束后拆除,在板四、吊装步骤1、保温材料拆除保温为保温壳或岩棉,拆除时可以借助锅炉平台,对需要拆除的位置根据情况搭设脚手架。由上至下分段拆除保温,设备的保温混凝土部分直接清除,若不影响吊运可在设备运输出后再拆除。2、附属设备(包括大型附属机械拆除)包括磨煤机及风机和给煤机、泵类、定期排污扩容器.设备拆除可以使用原设备吊耳。设备包括除渣机、一次风机、二次风机等设备,除渣机可直接切割拆除,一、二次风机由检修吊车或卷扬机吊起拖运至运输通道运走。零米管道直接切割拖运。3、燃烧器在炉堂四角布置有四只煤粉燃烧器,重量为5吨。以钢架斜梁为卷扬机固定点,设备用钢丝绳捆绑。点火油枪在燃烧器的下二次风口中。拆除时先解开油枪法兰,抽出油枪。断开风管道和煤粉管道,将燃烧器和水冷壁管排连接的梳型板和连接板割开,借助-6-上部钢梁将燃烧器吊出,放至零米。4、受热面(包括水冷壁、省煤器、过热...
