辊道窑设计计算VIP免费

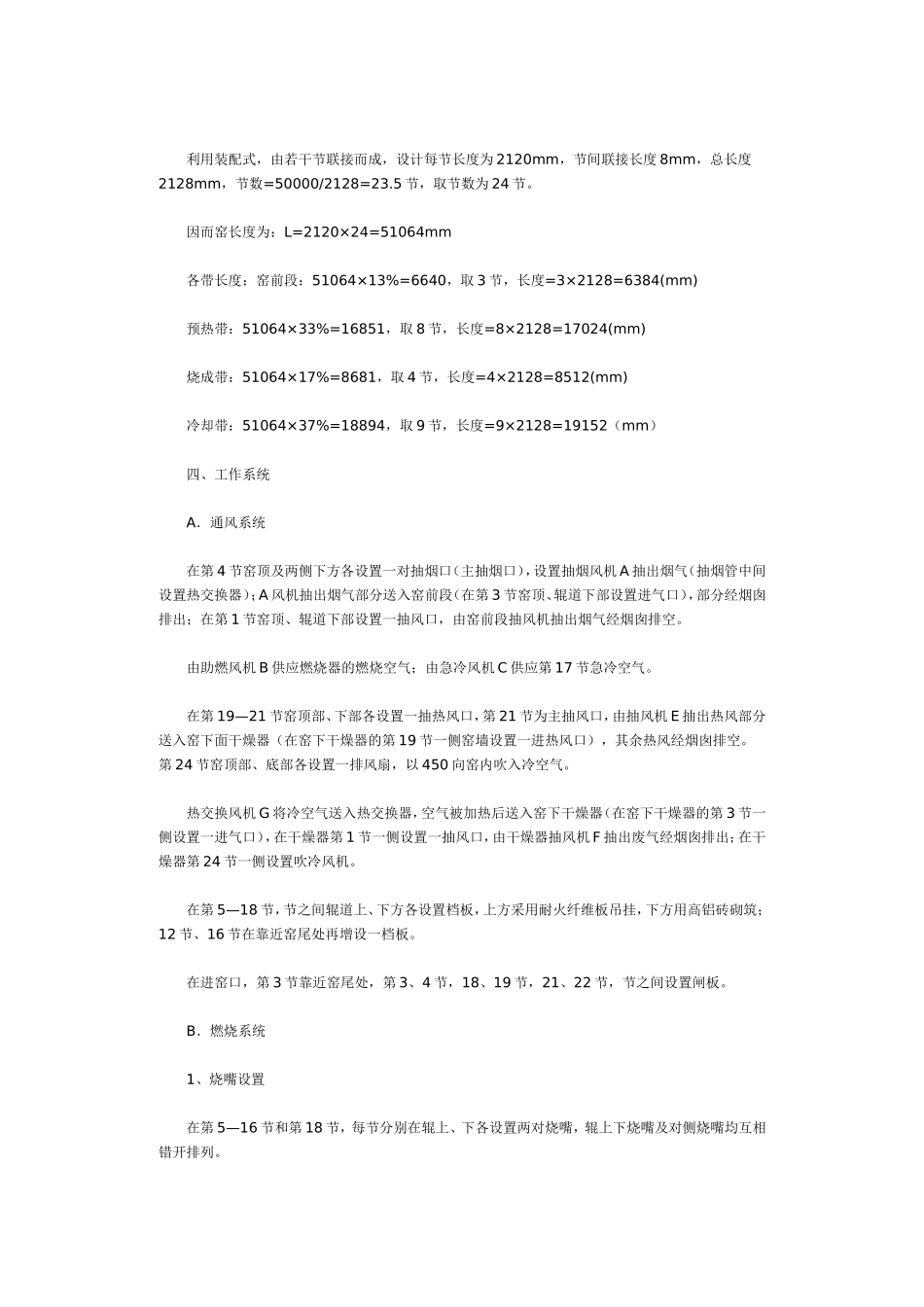

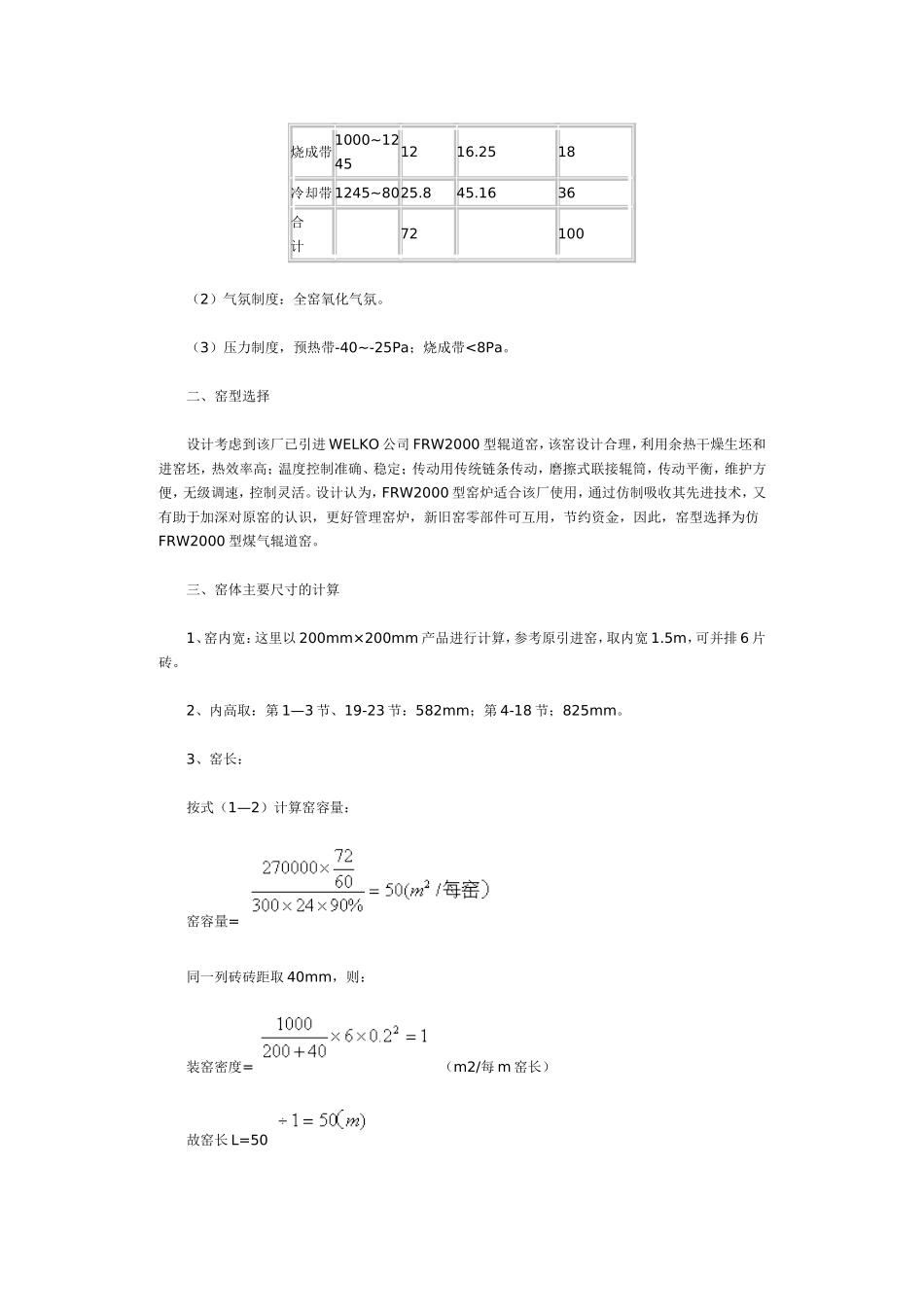

辊道窑设计计算(发布日期：2008-7-813:50:00)浏览人数：340鼠标双击自动滚屏辊道窑的设计计算包括：窑体主要尺寸计算，燃料燃烧计算、热平衡计算、通风阻力计算等，这里以某厂消化吸收引进窑自行设计的一条气烧明焰辊道窑为例来说明辊道窑设计计算步骤。一、原始资料收集设计前必须根据设计任务收集所需的原始资料，该厂已引进一条玻化砖生产线，考虑到原料车间、压机等仍有270000m2富余的生产能力，故进行挖潜技改，对照已有生产线，设计原始资料如下：1、产量：年产270000m2瓷砖。2、产品规格：100×200×7,200×200×8,200×300×8,300×300×9(mm)3、年工作日：300天4、燃料：半水煤气，热值5233.8kJ/m3，压力0.1—0.16MPa，供气量800m3/h。5、坯入窑含水量：≤2％6、原料组成：中粘性土，低粘性土，风化长石各占30％。还有适量低温溶剂原料。7、烧成制度（1）温度制度①烧成周期：72min②各带划分：烧成周期比原引进WELKO公司辊道窑60min增加12min，12min全部用于增加预热及冷却时间，而高温烧成时间仍按原设计不变。各段温度与时间划分如表1。表1各段温度的划分与升温速率名称温度/℃时间/min升温速率/℃·min长度比例/％窑前段40~3509.222.818预热带100~1050252633烧成带1000~12451216.2518冷却带1245~8025.845.1636合计72100（2）气氛制度：全窑氧化气氛。（3）压力制度，预热带-40~-25Pa；烧成带<8Pa。二、窑型选择设计考虑到该厂已引进WELKO公司FRW2000型辊道窑，该窑设计合理，利用余热干燥生坯和进窑坯，热效率高；温度控制准确、稳定；传动用传统链条传动，磨擦式联接辊筒，传动平衡，维护方便，无级调速，控制灵活。设计认为，FRW2000型窑炉适合该厂使用，通过仿制吸收其先进技术，又有助于加深对原窑的认识，更好管理窑炉，新旧窑零部件可互用，节约资金，因此，窑型选择为仿FRW2000型煤气辊道窑。三、窑体主要尺寸的计算1、窑内宽：这里以200mm×200mm产品进行计算，参考原引进窑，取内宽1.5m，可并排6片砖。2、内高取：第1—3节、19-23节：582mm；第4-18节；825mm。3、窑长：按式（1—2）计算窑容量：窑容量=同一列砖砖距取40mm，则：装窑密度=（m2/每m窑长）故窑长L=50利用装配式，由若干节联接而成，设计每节长度为2120mm，节间联接长度8mm，总长度2128mm，节数=50000/2128=23.5节，取节数为24节。因而窑长度为：L=2120×24=51064mm各带长度：窑前段：51064×13%=6640，取3节，长度=3×2128=6384(mm)预热带：51064×33%=16851，取8节，长度=8×2128=17024(mm)烧成带：51064×17%=8681，取4节，长度=4×2128=8512(mm)冷却带：51064×37%=18894，取9节，长度=9×2128=19152（mm）四、工作系统A．通风系统在第4节窑顶及两侧下方各设置一对抽烟口（主抽烟口），设置抽烟风机A抽出烟气（抽烟管中间设置热交换器）；A风机抽出烟气部分送入窑前段（在第3节窑顶、辊道下部设置进气口），部分经烟囱排出；在第1节窑顶、辊道下部设置一抽风口，由窑前段抽风机抽出烟气经烟囱排空。由助燃风机B供应燃烧器的燃烧空气；由急冷风机C供应第17节急冷空气。在第19—21节窑顶部、下部各设置一抽热风口，第21节为主抽风口，由抽风机E抽出热风部分送入窑下面干燥器（在窑下干燥器的第19节一侧窑墙设置一进热风口），其余热风经烟囱排空。第24节窑顶部、底部各设置一排风扇，以450向窑内吹入冷空气。热交换风机G将冷空气送入热交换器，空气被加热后送入窑下干燥器（在窑下干燥器的第3节一侧设置一进气口），在干燥器第1节一侧设置一抽风口，由干燥器抽风机F抽出废气经烟囱排出；在干燥器第24节一侧设置吹冷风机。在第5—18节，节之间辊道上、下方各设置档板，上方采用耐火纤维板吊挂，下方用高铝砖砌筑；12节、16节在靠近窑尾处再增设一档板。在进窑口，第3节靠近窑尾处，第3、4节，18、19节，21、22节，节之间设置闸板。B．燃烧系统1、烧嘴设置在第5—16节和第18节，每节分别在辊上、下各设置两对烧嘴，辊上下烧嘴及对侧烧嘴均互相错开排列。在辊道上方每个燃烧器对侧窑墙分别设置一个火焰观察孔。2、煤气输送装置煤气由升压风机升压，通过管道、阀门、总管煤气处理系统，送至各节烧...
