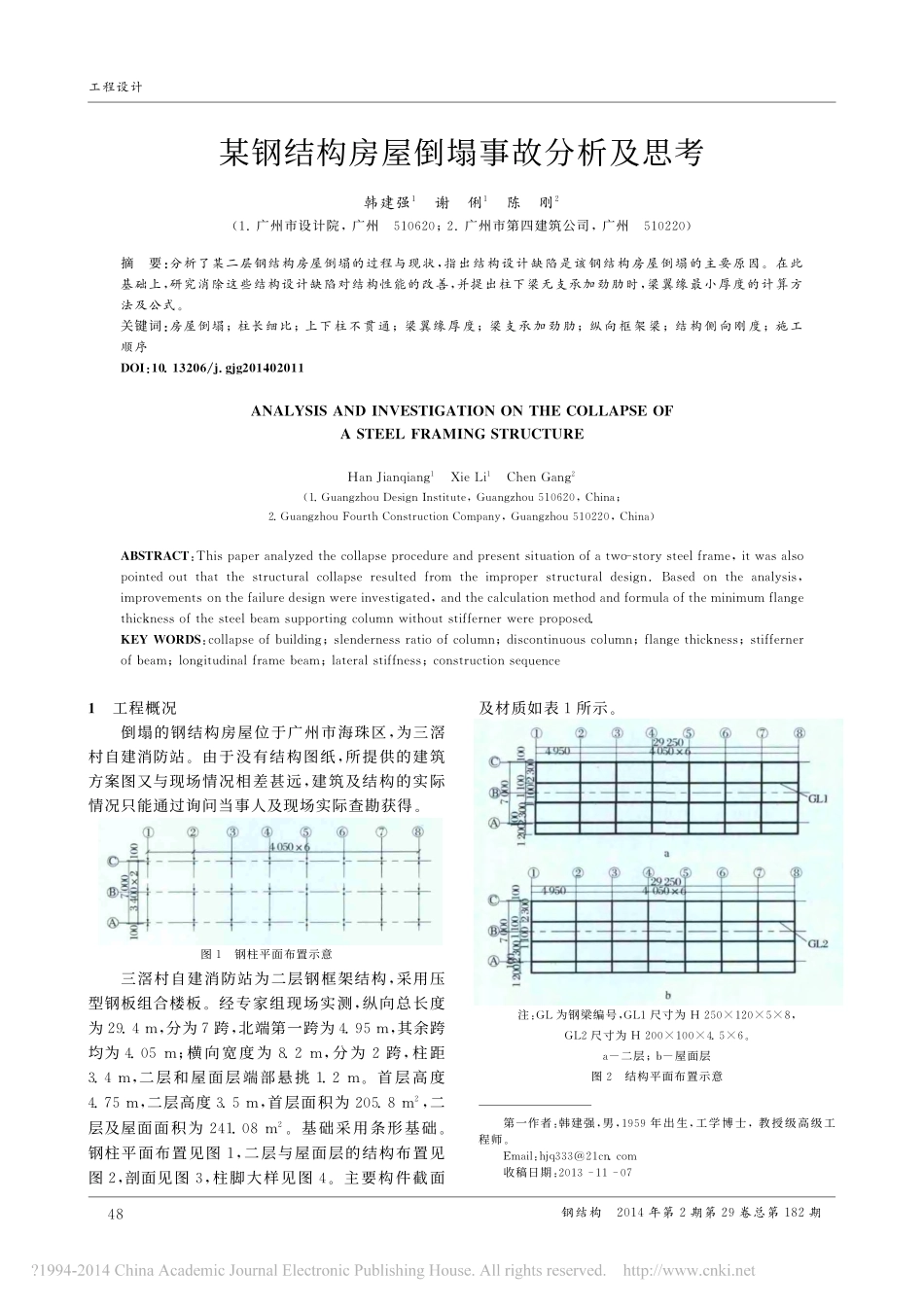

某钢结构房屋倒塌事故分析及思考VIP免费

钢结构２０１４年第２期第２９卷总第１８２期某钢结构房屋倒塌事故分析及思考韩建强１谢俐１陈刚２（１．广州市设计院，广州５１０６２０；２．广州市第四建筑公司，广州５１０２２０）摘要：分析了某二层钢结构房屋倒塌的过程与现状，指出结构设计缺陷是该钢结构房屋倒塌的主要原因。在此基础上，研究消除这些结构设计缺陷对结构性能的改善，并提出柱下梁无支承加劲肋时，梁翼缘最小厚度的计算方法及公式。关键词：房屋倒塌；柱长细比；上下柱不贯通；梁翼缘厚度；梁支承加劲肋；纵向框架梁；结构侧向刚度；施工顺序ＤＯＩ：１０．１３２０６／ｊ．ｇｊｇ２０１４０２０１１ＡＮＡＬＹＳＩＳＡＮＤＩＮＶＥＳＴＩＧＡＴＩＯＮＯＮＴＨＥＣＯＬＬＡＰＳＥＯＦＡＳＴＥＥＬＦＲＡＭＩＮＧＳＴＲＵＣＴＵＲＥＨａｎＪｉａｎｑｉａｎｇ１ＸｉｅＬｉ１ＣｈｅｎＧａｎｇ２（１．ＧｕａｎｇｚｈｏｕＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅ，Ｇｕａｎｇｚｈｏｕ５１０６２０，Ｃｈｉｎａ；２．ＧｕａｎｇｚｈｏｕＦｏｕｒｔｈＣｏｎｓｔｒｕｃｔｉｏｎＣｏｍｐａｎｙ，Ｇｕａｎｇｚｈｏｕ５１０２２０，Ｃｈｉｎａ）ＡＢＳＴＲＡＣＴ：Ｔｈｉｓｐａｐｅｒａｎａｌｙｚｅｄｔｈｅｃｏｌｌａｐｓｅｐｒｏｃｅｄｕｒｅａｎｄｐｒｅｓｅｎｔｓｉｔｕａｔｉｏｎｏｆａｔｗｏ－ｓｔｏｒｙｓｔｅｅｌｆｒａｍｅ，ｉｔｗａｓａｌｓｏｐｏｉｎｔｅｄｏｕｔｔｈａｔｔｈｅｓｔｒｕｃｔｕｒａｌｃｏｌｌａｐｓｅｒｅｓｕｌｔｅｄｆｒｏｍｔｈｅｉｍｐｒｏｐｅｒｓｔｒｕｃｔｕｒａｌｄｅｓｉｇｎ．Ｂａｓｅｄｏｎｔｈｅａｎａｌｙｓｉｓ，ｉｍｐｒｏｖｅｍｅｎｔｓｏｎｔｈｅｆａｉｌｕｒｅｄｅｓｉｇｎｗｅｒｅｉｎｖｅｓｔｉｇａｔｅｄ，ａｎｄｔｈｅｃａｌｃｕｌａｔｉｏｎｍｅｔｈｏｄａｎｄｆｏｒｍｕｌａｏｆｔｈｅｍｉｎｉｍｕｍｆｌａｎｇｅｔｈｉｃｋｎｅｓｓｏｆｔｈｅｓｔｅｅｌｂｅａｍｓｕｐｐｏｒｔｉｎｇｃｏｌｕｍｎｗｉｔｈｏｕｔｓｔｉｆｆｅｒｎｅｒｗｅｒｅｐｒｏｐｏｓｅｄ．ＫＥＹＷＯＲＤＳ：ｃｏｌｌａｐｓｅｏｆｂｕｉｌｄｉｎｇ；ｓｌｅｎｄｅｒｎｅｓｓｒａｔｉｏｏｆｃｏｌｕｍｎ；ｄｉｓｃｏｎｔｉｎｕｏｕｓｃｏｌｕｍｎ；ｆｌａｎｇｅｔｈｉｃｋｎｅｓｓ；ｓｔｉｆｆｅｒｎｅｒｏｆｂｅａｍ；ｌｏｎｇｉｔｕｄｉｎａｌｆｒａｍｅｂｅａｍ；ｌａｔｅｒａｌｓｔｉｆｆｎｅｓｓ；ｃｏｎｓｔｒｕｃｔｉｏｎｓｅｑｕｅｎｃｅ第一作者：韩建强，男，１９５９年出生，工学博士，教授级高级工程师。Ｅｍａｉｌ：ｈｊｑ３３３＠２１ｃｎ．ｃｏｍ收稿日期：２０１３－１１－０７１工程概况倒塌的钢结构房屋位于广州市海珠区，为三滘村自建消防站。由于没有结构图纸，所提供的建筑方案图又与现场情况相差甚远，建筑及结构的实际情况只能通过询问当事人及现场实际查勘获得。图１钢柱平面布置示意三滘村自建消防站为二层钢框架结构，采用压型钢板组合楼板。经专家组现场实测，纵向总长度为２９．４ｍ，分为７跨，北端第一跨为４．９５ｍ，其余跨均为４．０５ｍ；横向宽度为８．２ｍ，分为２跨，柱距３．４ｍ，二层和屋面层端部悬挑１．２ｍ。首层高度４．７５ｍ，二层高度３．５ｍ，首层面积为２０５．８ｍ２，二层及屋面面积为２４１．０８ｍ２。基础采用条形基础。钢柱平面布置见图１，二层与屋面层的结构布置见图２，剖面见图３，柱脚大样见图４。主要构件截面及材质如表１所示。注：ＧＬ为钢梁编号，ＧＬ１尺寸为Ｈ２５０×１２０×５×８，ＧＬ２尺寸为Ｈ２００×１００×４．５×６。ａ－二层；ｂ－屋面层图２结构平面布置示意８４工程设计ＳｔｅｅｌＣｏｎｓｔｒｕｃｔｉｏｎ．２０１４（２），Ｖｏｌ．２９，Ｎｏ．１８２ａ－纵剖面；ｂ－横剖面图３结构剖面示意图４柱脚大样表１构件截面尺寸及材质构件类型截面尺寸／ｍｍ材质钢柱Ｈ２００×１００×５×７Ｑ２３５Ｂ二层楼面钢梁Ｈ２５０×１２５×５×８Ｑ２３５Ｂ屋面钢梁Ｈ２００×１００×４．５×６Ｑ２３５Ｂ二层楼板及屋面板１２０（压型钢板组合楼板厚）Ｃ３０／Ｑ２３５２房屋倒塌事故概述该工程于２０１２年８月７日开...
