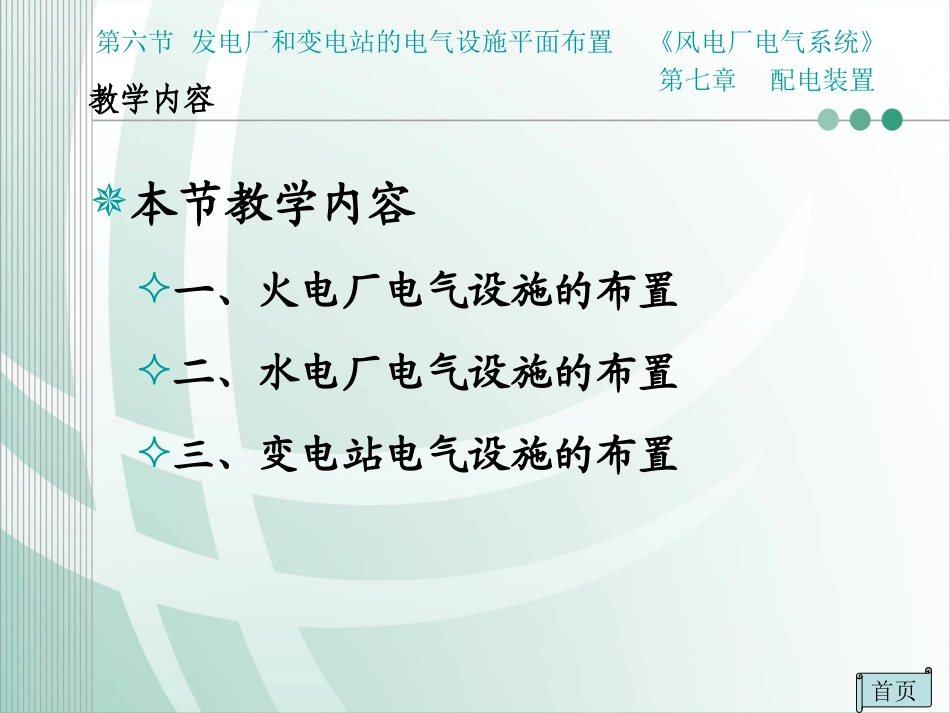

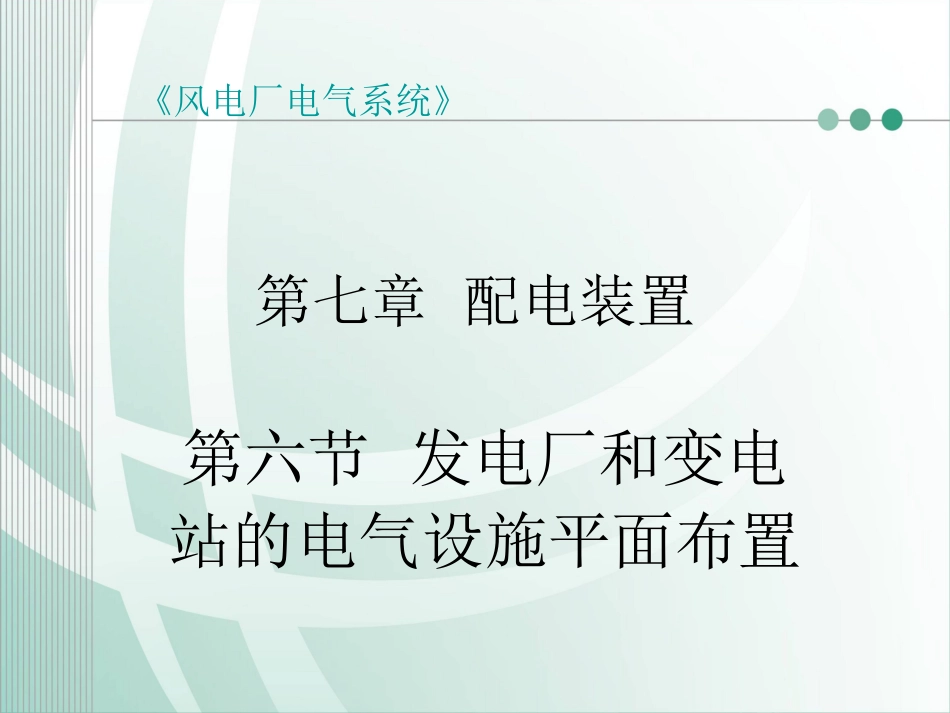

《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置教学内容本节教学内容一、火电厂电气设施的布置二、水电厂电气设施的布置三、变电站电气设施的布置首页《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置一、火电厂电气设施的布置1、布置的基本要求（1）布置应紧凑合理、实现合理分区、方便管理、节省投资、节约用地，美化环境、安全生产、符合防火规定。（2）主厂房布置在厂区中央，其他建构筑物则围绕主厂房，以取得良好的经济效果。（3）主变压器（包括厂用高压变压器）布置时可考虑在汽机房前或汽机房后的锅炉侧。（4）高压配电装置可布置在主厂房前、后、固定端或在厂内不设高压配电装置，其位置与高压出线走廊方位相适应，方便出线。（5）控制楼的布置方式按照发电厂单机容量的大小不同：单机容量为6MW及以下时，控制楼毗连主厂房布置；单机容量为12～125MW时，控制楼布置在高压配电装置场地内，并与主厂房有天桥连接；单机容量为200MW及以上时，采用机炉电控制室，布置在主厂房内。《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置一、火电厂电气设施的布置2、高压配电装置布置方式（1）高压配电装置布置于主厂房前。（2）高压配电装置布置于主厂房后。（3）高压配电装置布置于主厂房固定端。（4）发电厂内不设高压配电装置。通常，为了便于与发电机相连，按主接线的要求，高压配电装置平行布置于主厂房前，有以下几种形式：1）有6～10kV发电机电压配电装置及升高电压配电装置。2）高压配电装置面向水源。3）高压配电装置两侧都布置冷却塔。4）高压配电装置和冷却塔同时布置在主厂房前。5）高压配电装置部分布置在主厂房前，部分布置在厂区外。《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置一、火电厂电气设施的布置不设高压配电装置的布置：《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置一、火电厂电气设施的布置3、布置实例1－锅炉房；2－机、电、炉集控式；3－汽机间；4－6～10kV厂用配电装置；5－6～10kV发电机电压配电装置；6－电气主控制室；7－天桥；8－除氧间；9－生产办公室；10－网络控制室；11－主变压器；12－高压厂用变压器（a）有6～10kV发电机电压配电装置的布置（b）单元接线的布置火电厂电气设施布置须注意以下几点：（1）发电机电压配电装置应靠近发电机。（2）升压变压器应尽量靠近发电机电压配电装置。（3）升压开关站的位置应能保证高压架空线引出方便。4）主变压器和屋外配电装置，应设在晾水塔在冬季时主导风向的上方，且在储煤场和烟囱常年主导风向的上方，并保持规定距离，尽量减少结冰、灰尘和有害气体的侵害。《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置二、水电厂电气设施的布置1、水电厂电气设施的布置特点水电厂电气设施的布置受水电厂的形式、地理条件和枢纽布置的影响较大。水电厂控制室一般设置在主厂房的一侧，或者在厂坝之间与主变压器并列布置。在大、中型水电厂中，发电机电压配电装置的位置通常靠近发电机组，升压变压器装在主厂房上游侧或下游尾水平台上，从而使得主变压器与发电机的连接导线最短。由于水电厂主坝地面狭窄，开关站通常设置在下游河岸边，用架空线与升压变压器相连接；或者设置在房顶上，以减少开挖工程量，便于管理。2、布置实例坝后式水电厂总体及主要电气设备布置《风电厂电气系统》第七章配电装置第六节发电厂和变电站的电气设施平面布置三、变电站电气设施的布置1.布置要求高压配电装置的位置和朝向主要取决于对应的高压出线方向，并注意整体性的要求。一般各级电压配电装置有双列布置、L型布置、一列布置、∏型布置四种组合方式。主变压器一般布置在各级电压配电装置和静止补偿装置或调相机较为中间的位置，便于高、中、低压侧引线的就近连接。高压并联电抗器及串联补偿装置一般布置在出线侧，也可与主变...
