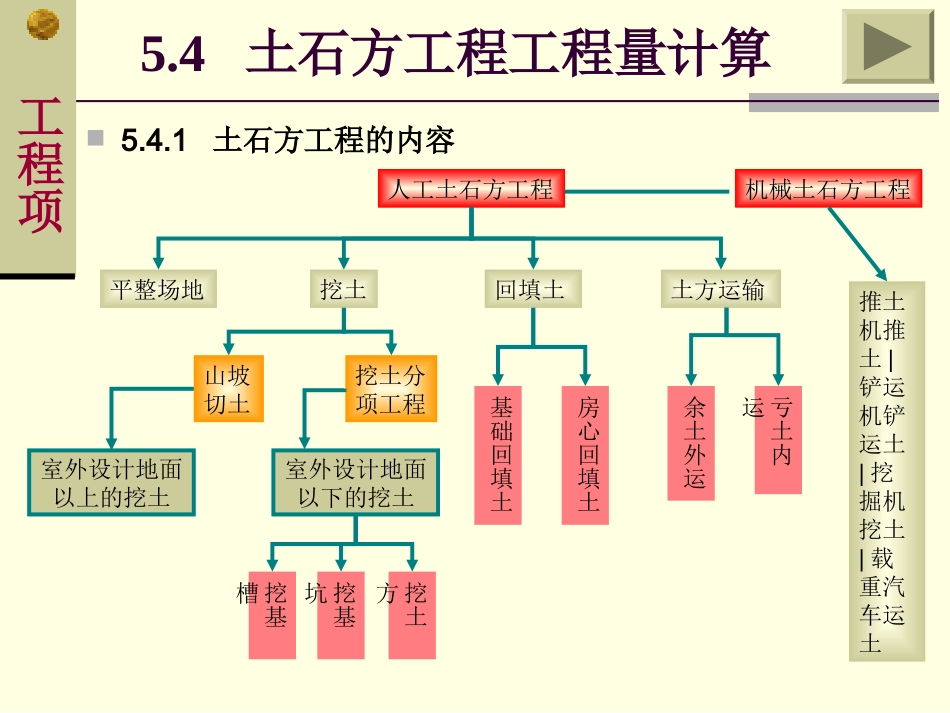

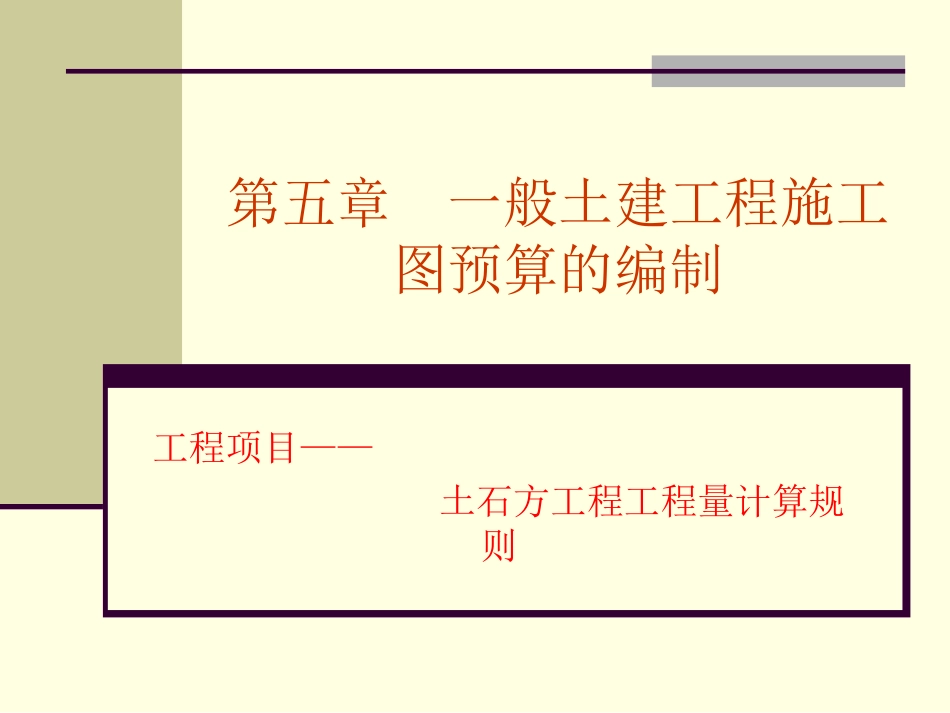

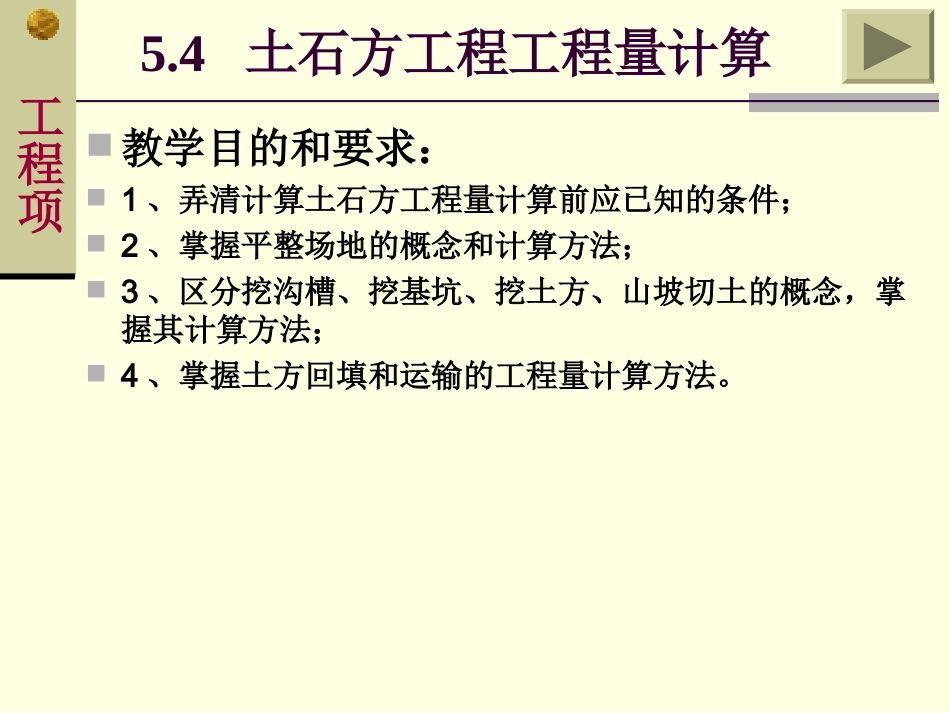

第五章一般土建工程施工图预算的编制工程项目——土石方工程工程量计算规则工程项目5.4土石方工程工程量计算教学目的和要求：1、弄清计算土石方工程量计算前应已知的条件；2、掌握平整场地的概念和计算方法；3、区分挖沟槽、挖基坑、挖土方、山坡切土的概念，掌握其计算方法；4、掌握土方回填和运输的工程量计算方法。工程项目5.4土石方工程工程量计算5.4.1土石方工程的内容人工土石方工程平整场地机械土石方工程挖土回填土土方运输山坡切土挖土分项工程挖基槽挖基坑挖土方室外设计地面以上的挖土室外设计地面以下的挖土基础回填土房心回填土余土外运亏土内运推土机推土|铲运机铲运土|挖掘机挖土|载重汽车运土工程项目5.4土石方工程工程量计算5.4.2计算土石方工程前必须已知的条件1、土壤及岩石类别的确定：土壤类别：普通土——一、二类土；坚土——三类土；砂砾坚土——四类土。岩石类别：松石、次坚石、普坚石、特坚石2、地下水位标高；地下水位以下的土壤称为干土；以上的土壤称为湿土3、土方|沟槽|基坑挖（填）起止标高、施工方法及运距；挖土深度以设计室外地坪标高为计算起点，施工方法是指人工挖土方或机械挖土方。4、岩石开凿、爆破方法、石渣清运方法及运距；5、其他有关资料。工程项目5.4土石方工程工程量计算5.4.2计算土石方工程前必须已知的条件当无施工组织设计时，一般默认的条件是：土壤类别：坚土（三类土），且为干土；施工方法：人工挖（填）土；运输工具：单（双）轮车；运距：50m。5.4.3工程量计算规则5.4.3.1平整场地1、定义——是指建筑场地以内，以设计室外地坪为准，±30cm挖、填土方及找平。2、工程量计算方法——按建筑物外墙外边线每边各加2m，以平方米计算。工程项目5.4土石方工程工程量计算5.4.3工程量计算规则5.4.3.1平整场地2、工程量计算方法——计算示例由于建筑物外形尺寸为9680×6240，则平整场地的工程量为：2m56.97)224.6)284.9(＝（S工程项目5.4土石方工程工程量计算5.4.3工程量计算规则5.4.3.2土方碾压土方碾压系借助羊足碾、平碾、压路机等压实机械来压实建筑场地的施工工序。其工程量计算规则为：建筑场地原土碾压以平方米计算，填土碾压按图示填土厚度以立方米计算。5.4.3.3土方开挖土方开挖包括挖地槽、挖地坑、挖土方三部分，均按体积计算工程量。土方开挖（包括回填）一律以挖掘前的天然密实体积为准计算。如为虚方体积、夯实体积和松填体积必须折算成天然密实体积。折算系数为：天然密实体积为1；虚方体积：1.30；夯实后体积：0.87；松填体积：1.08。如130m3的虚方体积折算成天然体积，应为：3m1003.11130＝工程项目5.4土石方工程工程量计算5.4.3工程量计算规则5.4.3.3土方开挖说明——定额中的“虚土”是指未经填压自然形成的土；天然密实土是指未经动的自然土(天然土)；夯实土是指按规范要求经过分层碾压、夯实的土；松填土是指挖出的自然土自然堆放未经夯实填在槽、坑中的土。5.4.3.3.1挖地槽（沟槽）1、定义——槽底宽度≤3m，槽长＞3×槽宽的挖土。2、工程量计算方法——按地槽的横截面面积×槽长以m3计算，地槽中内外凸出部分（垛、附墙烟囱）体积并入地槽工程量内计算。3、地槽深度h——地槽底面至设计室外地坪。工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）4、地槽长度——外墙按内墙按外墙的中心线L中内墙地槽的净长线L内槽计算，计算工程项目5.4土石方工程工程量计算5.4.3.1挖地槽（沟槽）5、地槽宽度——图示B为基础(基础垫层)底部宽度C为方便基础施工而留设的操作空间，称为工作面。当基础施工中无需留设工作面时，C=0；若基础施工需留设工作面，应按施工组织设计的要求确定，当缺乏施工组织设计的资料时，可按下表取用：工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）5、地槽宽度——图示K为放坡系数。放坡是防止槽壁坍塌而采取的构造措施。开挖基槽时，是否需要放坡，以及放坡系数的大小，可按下表取用：kH2CB2kH212CB＝然部宽度，放坡时，图示基槽底显工程项目...
