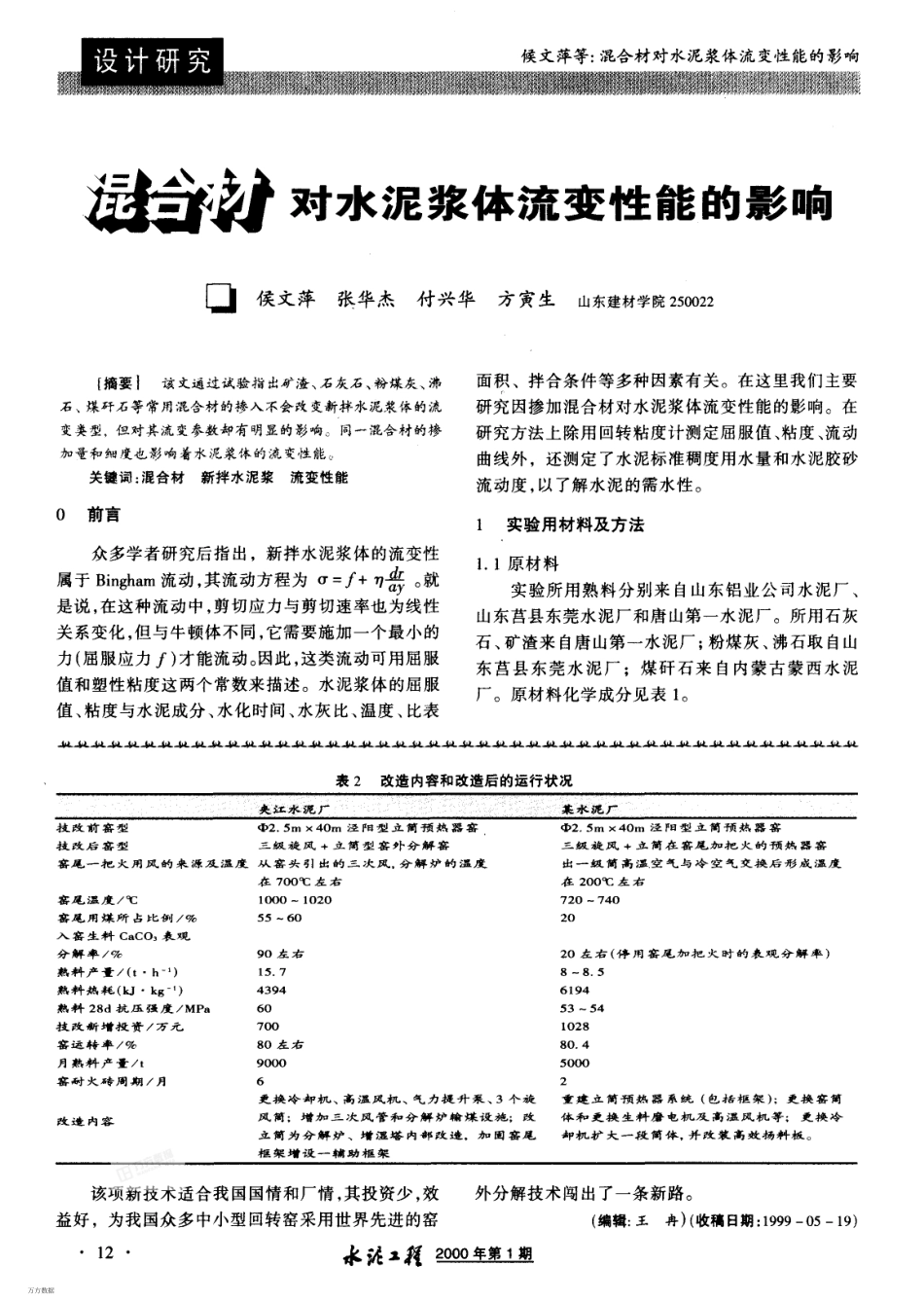

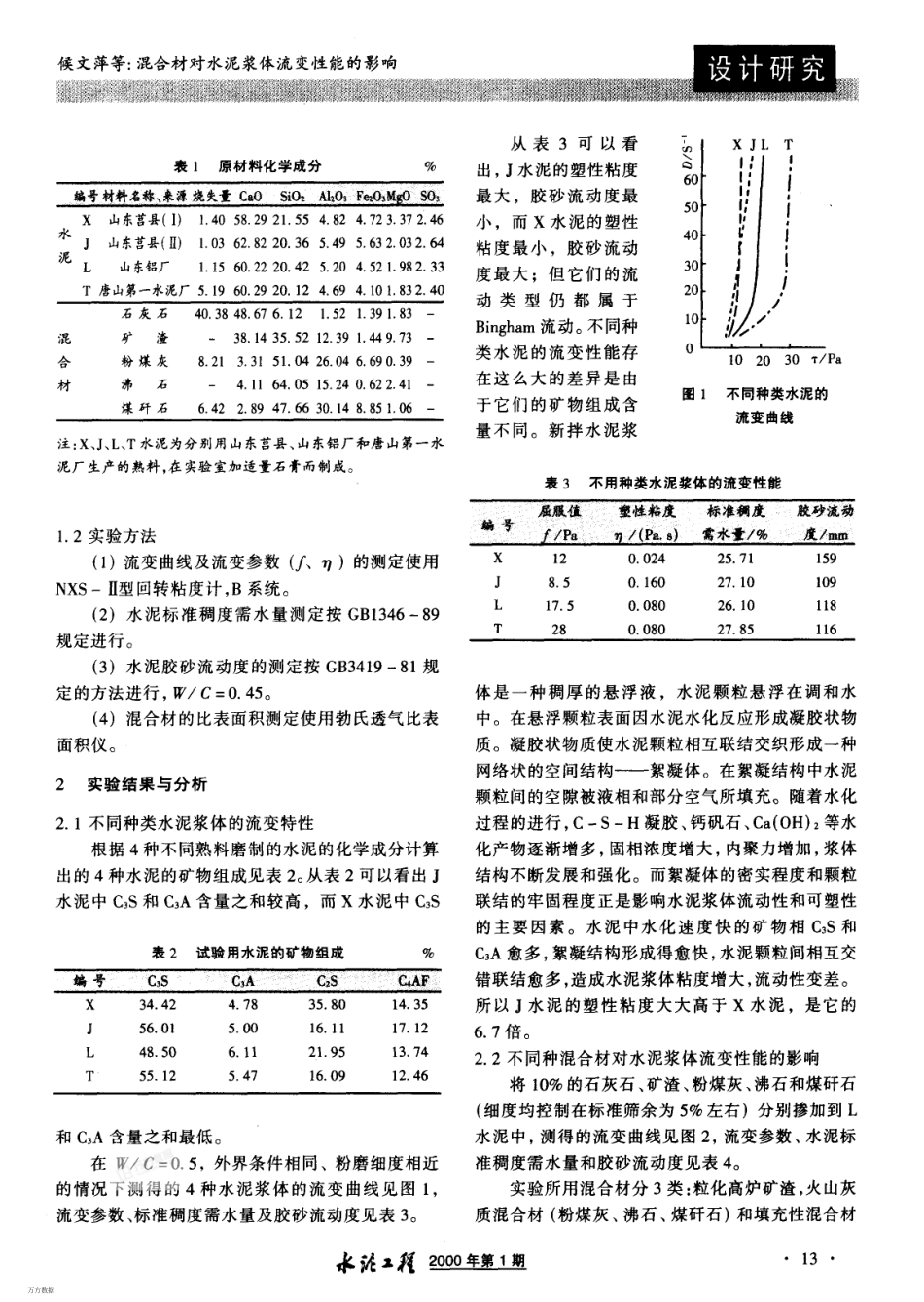

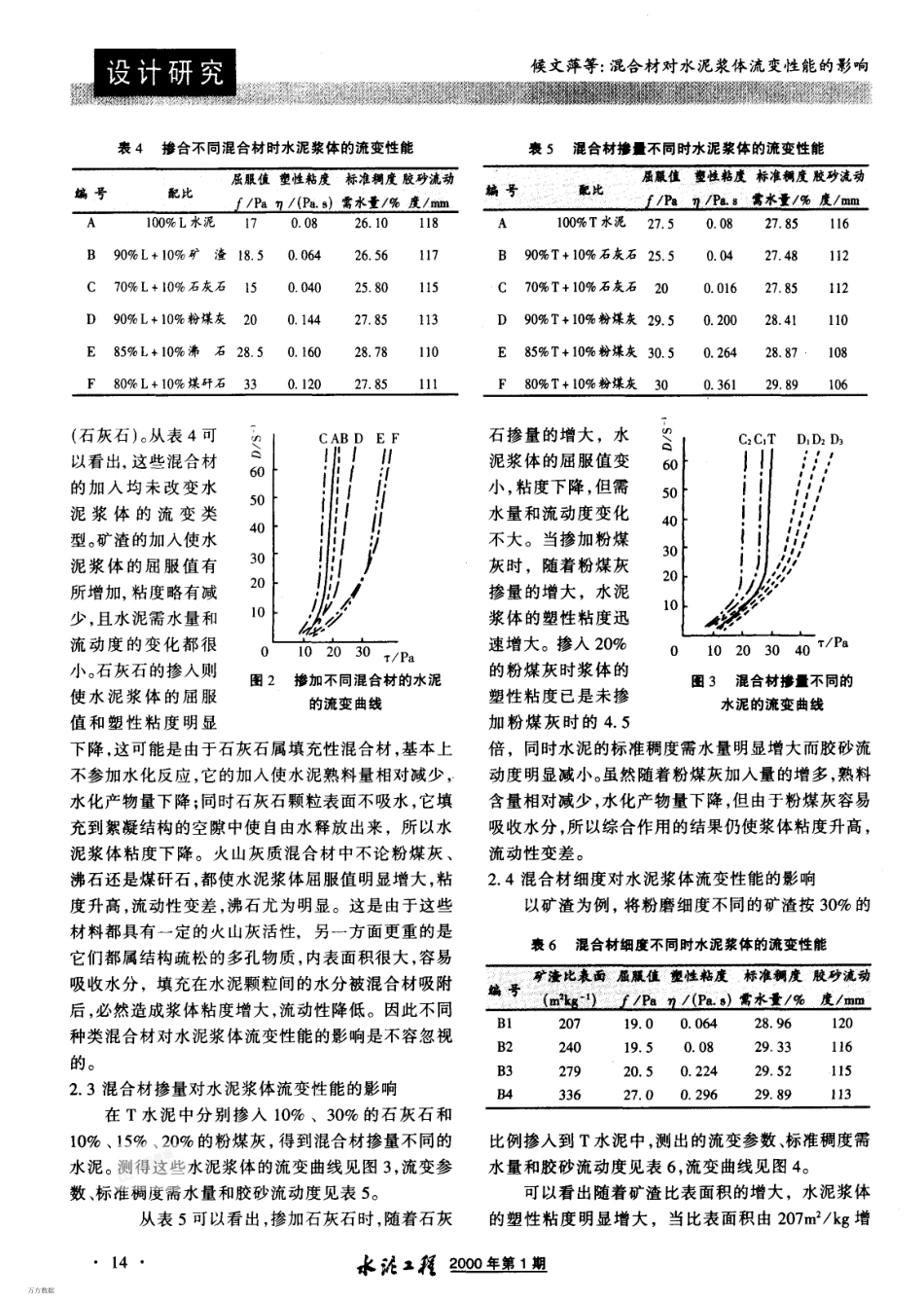

候文萍等:混合材对水泥浆体流变性能的影响对水泥浆体流变性能的影响口侯文萍张华杰付兴华方寅生山东建材学院250022仁摘要1该文通过试验指出矿渣、石灰石、粉谋灰、沸石、煤歼石等常用混合材的掺入不会改变新拌水泥策体的流变类型,但对其流变参数却有明显的影响二同一混合材的掺加童和细度也影响着水泥策体的流变性能。关键词:混合材新拌水泥桨流变性能面积、拌合条件等多种因素有关。在这里我们主要研究因掺加混合材对水泥浆体流变性能的影响。在研究方法上除用回转粘度计测定屈服值、粘度、流动曲线外,还测定了水泥标准稠度用水量和水泥胶砂流动度,以了解水泥的需水性。0前言众多学者研究后指出,新拌水泥浆体的流变性属于Bingham流动,其流动方程为『=f+,等。就是说,在这种流动中,剪切应力与剪切速率也为线性关系变化,但与牛顿体不同,它需要施加一个最小的力(屈服应力.f)才能流动。因此,这类流动可用屈服值和塑性粘度这两个常数来描述。水泥浆体的屈服值、粘度与水泥成分、水化时间、水灰比、温度、比表1实验用材料及方法1.1原材料实验所用熟料分别来自山东铝业公司水泥厂、山东营县东莞水泥厂和唐山第一水泥厂。所用石灰石、矿渣来自唐山第一水泥厂;粉煤灰、沸石取自山东营县东莞水泥厂;煤研石来自内蒙古蒙西水泥厂。原材料化学成分见表to表2改造内容和改造后的运行状况技改前窑型技改后窑型窑尾一把火用风的来源AL温度窑尾温度/℃窑尾用嫌所占比例/%2、窑生料CaC03表观分解率/%熟料产-*/(t·h一’)熟料热耗(kJ·kg一’)熟料28d杭压强度/MPa技改新增投资/万元窑运转率/%月熟料产圣八窑耐火砖周期/月来江水泥厂一__(P2.5mx40ma阳型立筒预热器窑三级旋风+立筒型窑外分解窑h.窑头引出的三次风,分解炉的温度在700℃左右1000一102055~60某水泥厂_________________(D2.5mx40ma阳型立筒预热器窑三级旋风+立筒在窑尾加把火的预热器窑出一级筒高温空气与冷空气交换后形成温度在200℃左右720一74020改造内容90左右15.743946070080左右90006更换冷却机、高温风机、气力提升泵,3个旋风筒;增加三次风管和分解炉墉煤设施;改立筒为分解炉、增沮堪内部改造,加固窑尾框架增设一辅助框架20左右(停用窑尾加把火时的表观分解率)8一8.5619453~54102880.450002重建立筒预热器系统(包括框架);更换窑筒体和更换生抖磨电机及高温风机等;更换冷却机扩大一段筒体,并改装高效扬料板。该项新技术适合我国国情和厂情,其投资少,效益好,为我国众多中小型回转窑采用世界先进的窑外分解技术闯出了一条新路。(编辑:王冉)(收稿日期:1999-05-19)12水WC=汽2000年第,期万方数据候文萍等:混合材对水泥浆体流变性能的影响巍羹娜慈跟鬓馨摹襄象彝蒸粼藻蒙夔黯撇馨鬓姗羹燕瓣葬蒸攘群黝馨瓣XJL表1原材料化学成分山东苔县(1)1.4058.2921.554.82山东苔县(I)1.0362.8220.365.49山东铭厂1.1560.2220.425.204.723.372.46T唐山第一水泥厂5.1960.2920.12石灰石矿渣粉嫌灰沸石煤歼石40.3848.676.125.632.032.4.521.982.4.101.832.1.391.83一38.1435.5212.391.449.73一8.213.3151.0426.046.690.39一一4.1164.0515.240.622.41一6.422.8947.6630.148.851.06一从表3可以看出,J水泥的塑性粘度最大,胶砂流动度最小,而X水泥的塑性粘度最小,胶砂流动度最大;但它们的流动类型仍都属于Bingham流动。不同种类水泥的流变性能存在这么大的差异是由于它们的矿物组成含量不同。新拌水泥浆11们/白64340102030T/Pa6050403020100百JL水泥图1不同种类水泥的流变曲线混合材注:X,J,L,T水泥为分别用山东苔县、山东铭厂和唐山第一水泥厂生产的熟料,在实验室加适量石青而制成。表3不用种类水泥桨体的流变性能A蔽it.一_更,K招度一标准翻皮胶砂流动编号0少Q户00‘U﹃、曰OJ‘1‘.1山.1,.1‘.1月.11.2实验方法(1)流变曲线及流变参数(.f"71)的测定使用NXS一I型回转粘度计,B系统。(2)水泥标准稠度需水量测定按GB1346一89规定进行。(3)水泥胶砂流动度的测定按GB3419一81规定的方法进行,W/C=0.45.(4)混合材的比表面积测定使用勃氏透气比表面积仪。128.517.5280.0240.1600.0800.08025.7127.1026.1027.85XTJLT2实验结果与分析2.1不同种类水泥...
