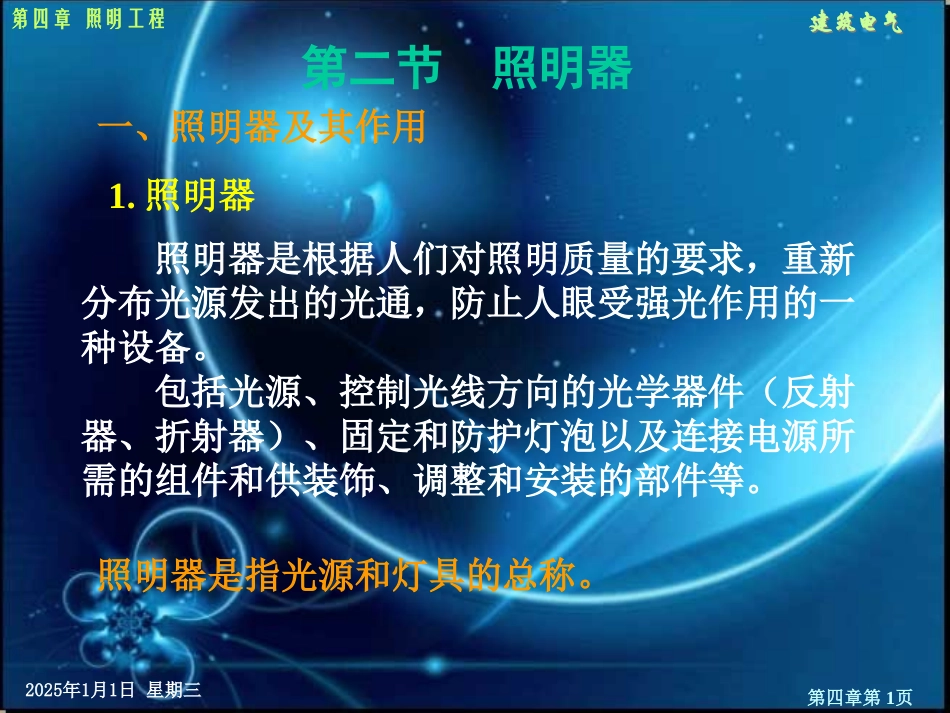

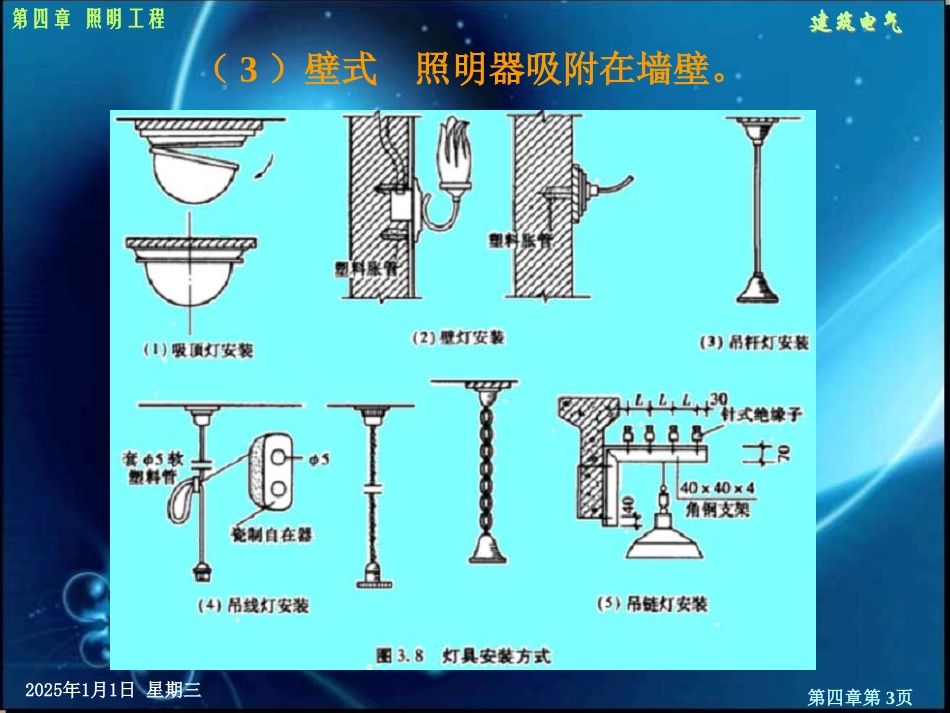

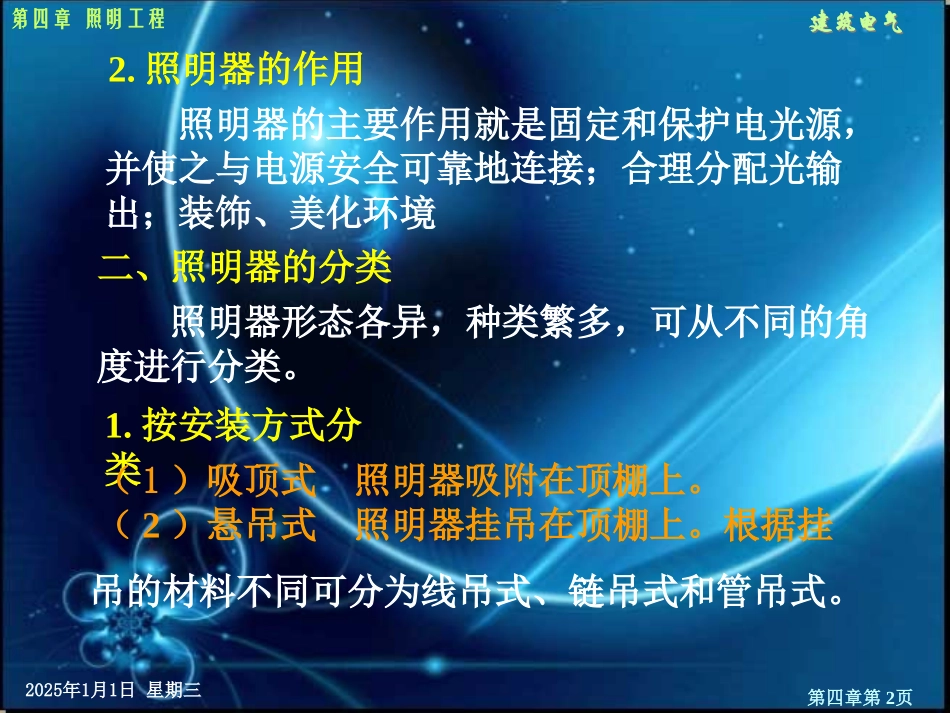

第四章照明工程建筑电气建筑电气第四章第1页2025年1月1日星期三照明器是根据人们对照明质量的要求,重新分布光源发出的光通,防止人眼受强光作用的一种设备。包括光源、控制光线方向的光学器件(反射器、折射器)、固定和防护灯泡以及连接电源所需的组件和供装饰、调整和安装的部件等。第二节照明器一、照明器及其作用1.照明器照明器是指光源和灯具的总称。第四章照明工程建筑电气建筑电气第四章第2页2025年1月1日星期三吊的材料不同可分为线吊式、链吊式和管吊式。2.照明器的作用照明器的主要作用就是固定和保护电光源,并使之与电源安全可靠地连接;合理分配光输出;装饰、美化环境二、照明器的分类照明器形态各异,种类繁多,可从不同的角度进行分类。1.按安装方式分类(1)吸顶式照明器吸附在顶棚上。(2)悬吊式照明器挂吊在顶棚上。根据挂第四章照明工程建筑电气建筑电气第四章第3页2025年1月1日星期三(3)壁式照明器吸附在墙壁。第四章照明工程建筑电气建筑电气第四章第4页2025年1月1日星期三(5)台式主要供局部照明用。(6)庭院式(4)嵌入式照明器的大部分或全部嵌入顶棚内,只露出发光面。第四章照明工程建筑电气建筑电气第四章第5页2025年1月1日星期三(1)开启式其光源与外界的空间相通。(2)闭合式其光源被透光罩包合,但内外空气仍能流通。(3)密闭式(4)防爆式2.按灯具的结构特点分第四章照明工程建筑电气建筑电气第四章第6页2025年1月1日星期三照明配电系统一般由进户线、总配电箱、干线、分配电箱、支线和用电设备(灯具、插座等)组成。第三节照明配电系统一、照明配电系统的组成第四章照明工程建筑电气建筑电气第四章第7页2025年1月1日星期三二、照明配电系统常用的结线方式结线方式指配电箱之间的连接方式,如下图。第四章照明工程建筑电气建筑电气第四章第8页2025年1月1日星期三4.常用导线型号①BBLX,BBX:棉纱编制橡皮绝缘铝芯、铜芯电线。三、照明配电线路1.进户线它是由建筑物外引至总配电箱的一段线路。2.干线它是从总配电箱到分配电箱的线路。3.支线它是由分配电箱引到各用电设备的线路。②BLV,BV:塑料绝缘铝芯、铜芯电线。第四章照明工程建筑电气建筑电气第四章第9页2025年1月1日星期三⑦XLV,XV:橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。③BLVV,BVV:塑料绝缘塑料护套铝芯、铜芯电线。④BLXF,BXF,BLXY,BXY:橡皮绝缘、氯丁橡胶护套或聚氯乙烯护套铝芯、铜芯电线。⑤VLV,VV:聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆,又称全塑电缆。⑥YJLV,YJV:交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。第四章照明工程建筑电气建筑电气第四章第10页2025年1月1日星期三所谓暗敷设,就是将导线穿于管子、线槽等保护体内,敷设于墙壁、顶棚、地坪及楼板等内部或在混凝土板孔内敷设等。四、照明配电线路的敷设照明线路按其敷设方式可以分为明敷设和暗敷设两种。所谓明敷设,就是将绝缘导线直接或穿于管子、线槽等保护体内,敷设于墙壁、顶棚的表面及桁架、支架等处。明敷有几种方法:瓷珠、瓷夹、瓷瓶(绝缘子)明敷;塑料卡、铝卡、金属卡明敷;导线穿塑料管、钢管明敷;导线通过塑料线槽、金属线槽明敷等。第四章照明工程建筑电气建筑电气第四章第11页2025年1月1日星期三绝缘导线穿入保护管内敷设,称为管子配线。这种配线方法安全,可避免腐蚀气体的侵蚀和遭受机械损伤,更换导线方便。因此,此种配线方法是目前采用最广泛的一种。管子配线工程的施工内容可分为两大部分,即配管(管子敷设)和穿线。常用配线方法有:瓷瓶配线、管子配线、线槽配线、塑料护套配线、钢索配线等。1.管子配线2.线槽配线第四章照明工程建筑电气建筑电气第四章第12页2025年1月1日星期三线槽配线就是先将线槽固定在建筑物上,然后再将导线敷设在线槽中的配线方式,它由槽底、槽盖、及附件组成。线槽分金属线槽和塑料线槽两种类型。金属线槽多由厚度为0.4~1.5mm的钢板制成,一般适用于正常环境(干燥和不易受机械损伤)的室内场所明敷设。其中具有槽盖的封闭式金属线槽,具有与金属管相当的耐火性能,可用在建筑物顶棚内敷设。。塑料线槽由难燃型硬质聚氯乙烯...
