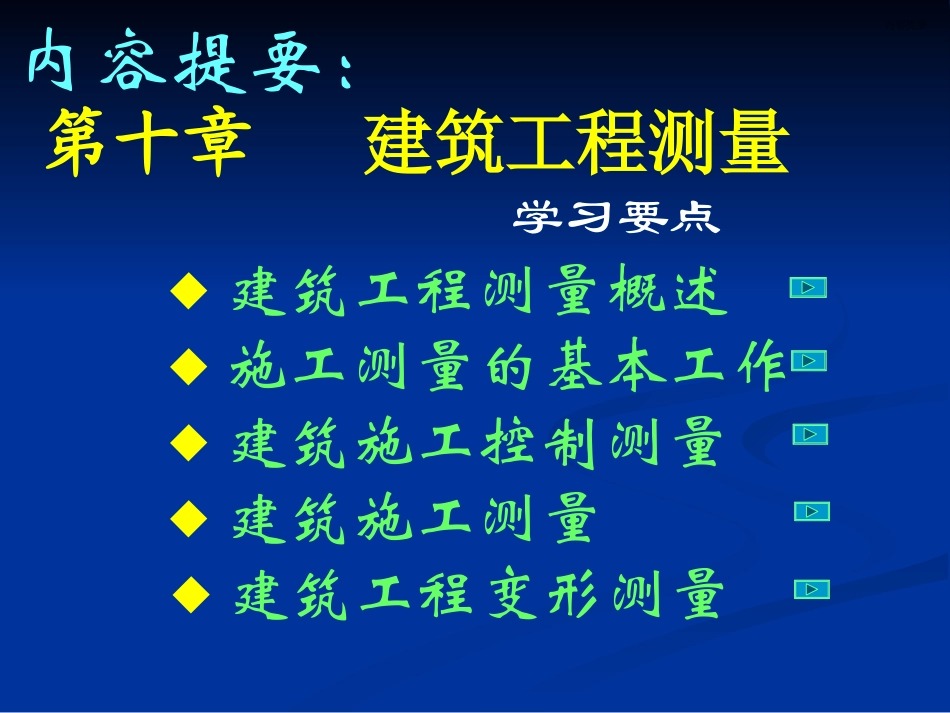

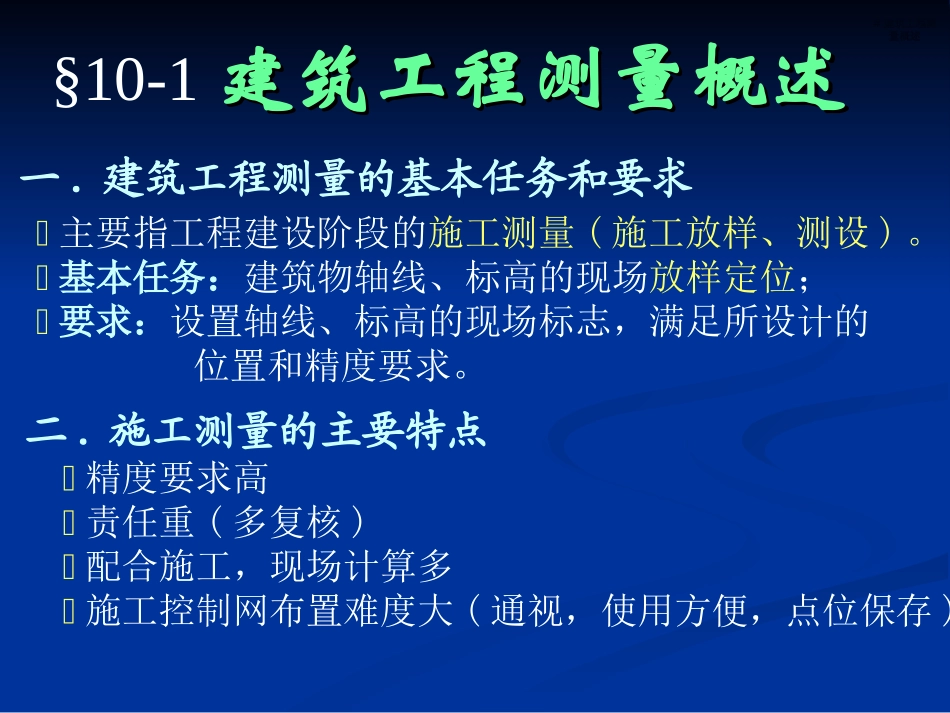

第十一章第十章建筑工程测量内容提要内容提要：第十章建筑工程测量学习要点◆建筑工程测量概述◆施工测量的基本工作◆建筑施工控制测量◆建筑施工测量◆建筑工程变形测量#建筑工程测量概述§10-1建筑工程测量概述建筑工程测量概述主要指工程建设阶段的施工测量(施工放样、测设)。基本任务：建筑物轴线、标高的现场放样定位；要求：设置轴线、标高的现场标志，满足所设计的位置和精度要求。一.建筑工程测量的基本任务和要求二.施工测量的主要特点精度要求高责任重(多复核)配合施工，现场计算多施工控制网布置难度大(通视，使用方便，点位保存)施工测量的基本工作§10-2施工测量的基本工作施工测量的基本工作一.设计长度的测设二.设计角度的测设三.设计平面点位的测设四.设计高程的测设五.设计坡度的测设六.铅垂线的测设基本工作施工测量的基本工作：测设三个基本量：水平距离D水平夹角高差h通过测设D、来放样点的平面位置X、Y；通过测设h来放样点的高程H。一一..设计长设计长度的测设度的测设1.钢尺法测设：经纬仪定线；钢尺测设DAB；用大木桩标定B。已有：起点A、和AB方向已知：水平距离DAB(设计已知)定：终点B注：测设精度要求较高时，考虑距离的改正数，实际测设的距离为：D=D-Dk-Dt-Dh一一..设计长度的测设设计长度的测设DAB测距仪测设距测距仪测设距离离DABAB2.测距仪法测设:测距仪反光棱镜◆在A安置测距仪(或全站仪)；在B附近安置反光棱镜；◆观测AB距离、调整棱镜位置，直至与设计距离相等，定B标志。●测距仪观测斜距时，应读竖直角，改正成平距；●全站仪直接读取平距。二二..设计角度的设计角度的测设测设已有：测站A、后视方向B已知：水平角数据(设计已知)定：C方向CC测站A后视B待定点C1.一般方法放样角(经纬仪正倒镜分中法)。CC二二..设计角度的测设设计角度的测设——放样已知数据的水平角2.精确方法放样角2.精确方法放样角(多测回修正法)用“正倒镜分中法”测设角(实际得1、C1)；多测回观测BAC，取平均得1；计算改正值C1C，修正得精确位置C。例：已知AC1=85.00米，设计值=36°，设测得1=35°5942，计算修正值C1C。解：=-1=18C1C=85tan0°018=0.0074m≈7mm得：点位修正值为7mm(向外)待定点C1测站A后视B1C三三..设计平设计平面点位的测面点位的测设设现场至少有一条基线(两个相互通视的已知点)测设方法测设数据直角坐标法角度(直角)、距离D极坐标法角度、距离D距离交会法距离D1、距离D2角度交会法角度1、角度2三三..设计平面点位的测设设计平面点位的测设——将设计的平面点位测设到实地上。((一一).).直角坐标法直角坐标法72.000m(检核)((一一).).直角坐标法直角坐标法(多用于建筑物轴线的放样)ABX=600.000mY=700.000mX=600.000mY=900.000m建筑基线现场有控制基线，且待测设的轴线与基线平行。待建房屋①②ABX=698.000mY=832.000mX=650.000mY=760.000m60.000m68.000m50.000m48.000m50.000m48.000m((二二).).极极坐标法坐标法((二二).).极坐标极坐标法法1.计算放样数据AB(XA,YA)(XB,YB)P(XP,YP)设计2.用经纬仪测设，用钢尺测设D，得P点设计位置。AB=tg-1YB-YAXB-XAAP=tg-1YP-YAXP-XA=AP-ABD=(XP-XA)2+(YP-YA)2ABAPD极坐标放样算例极坐标放样算例例：右图中J、K为已知导线点，P为某设计点位。按图中数据计算在J点用极坐标法测设P点的放样数据、D。KJPXK=746.202mYK=456.588mXJ=502.110mYJ=496.225mXP=450.000mYP=560.000mD解：XJP=XP-XJ=-52.110YJP=YP-YJ=+63.775XJK=XK-XJ=+244.092YJK=YK-YJ=-39.637JK=tg-1=360-9°13′25"=350°46′35"-39.637+244.092=JP-JK=129°15′07"-350°46′35"=138°28′32"JP=tg-1=180-50°44′53"=129°15′07"+63.775-52.110mD357.82775.63)110.52(22((三三).).角度交会角度交会法法((三三).).角度交会法角度交会法ABP(XA,YA)(XB,YB)(XP,YP)设计1.计算AB、AP、BP，则：1=AP-AB2=BP-AB122.在测站A测设1，得AP方向；在测...
