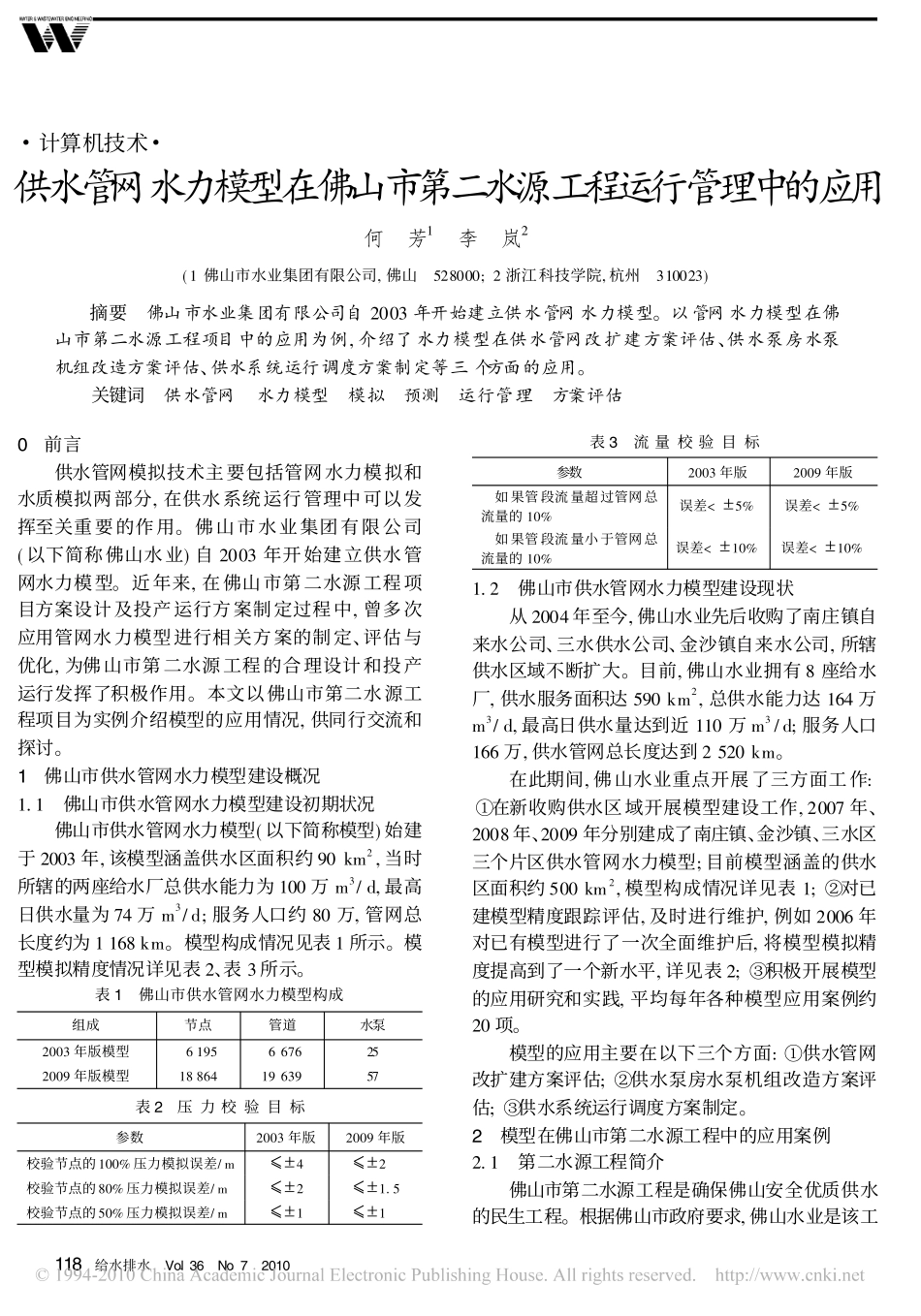

118�给水排水�Vol�36�No�7�2010�计算机技术�供水管网水力模型在佛山市第二水源工程运行管理中的应用何�芳1�李�岚2(1佛山市水业集团有限公司,佛山�528000;2浙江科技学院,杭州�310023)��摘要�佛山市水业集团有限公司自2003年开始建立供水管网水力模型。以管网水力模型在佛山市第二水源工程项目中的应用为例,介绍了水力模型在供水管网改扩建方案评估、供水泵房水泵机组改造方案评估、供水系统运行调度方案制定等三个方面的应用。关键词�供水管网�水力模型�模拟�预测�运行管理�方案评估0�前言供水管网模拟技术主要包括管网水力模拟和水质模拟两部分,在供水系统运行管理中可以发挥至关重要的作用。佛山市水业集团有限公司(以下简称佛山水业)自2003年开始建立供水管网水力模型。近年来,在佛山市第二水源工程项目方案设计及投产运行方案制定过程中,曾多次应用管网水力模型进行相关方案的制定、评估与优化,为佛山市第二水源工程的合理设计和投产运行发挥了积极作用。本文以佛山市第二水源工程项目为实例介绍模型的应用情况,供同行交流和探讨。1�佛山市供水管网水力模型建设概况1.1�佛山市供水管网水力模型建设初期状况佛山市供水管网水力模型(以下简称模型)始建于2003年,该模型涵盖供水区面积约90km2,当时所辖的两座给水厂总供水能力为100万m3/d,最高日供水量为74万m3/d;服务人口约80万,管网总长度约为1168km。模型构成情况见表1所示。模型模拟精度情况详见表2、表3所示。表1�佛山市供水管网水力模型构成组成节点管道水泵2003年版模型61956676252009年版模型188641963957表2�压力校验目标参数2003年版2009年版校验节点的100%压力模拟误差/m!4!2�校验节点的80%压力模拟误差/m!2!1.5校验节点的50%压力模拟误差/m!1!1�表3�流量校验目标参数2003年版2009年版�如果管段流量超过管网总流量的10%误差
