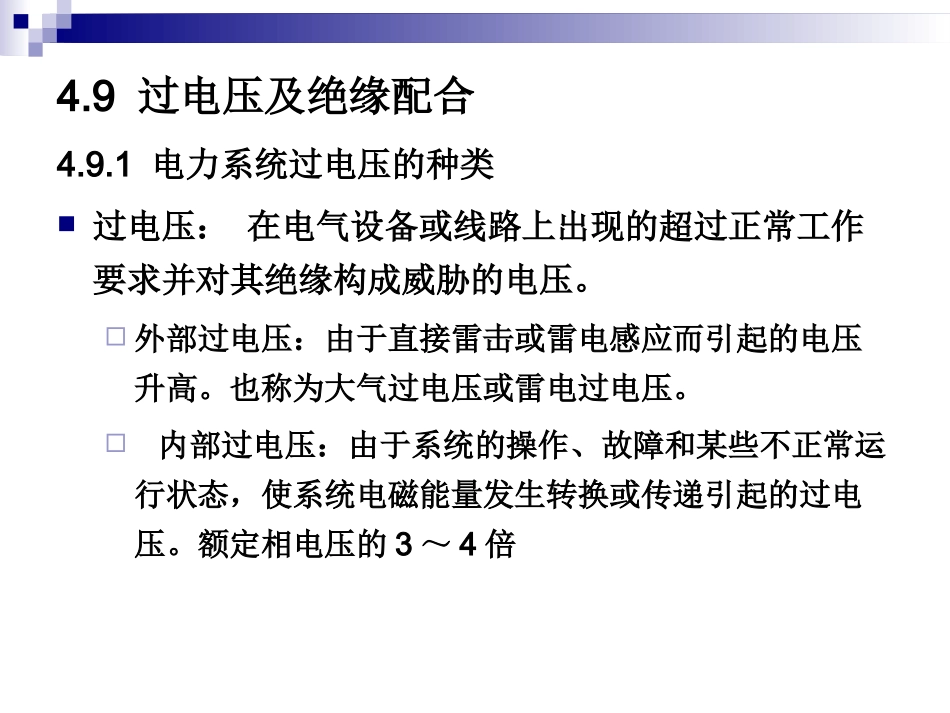

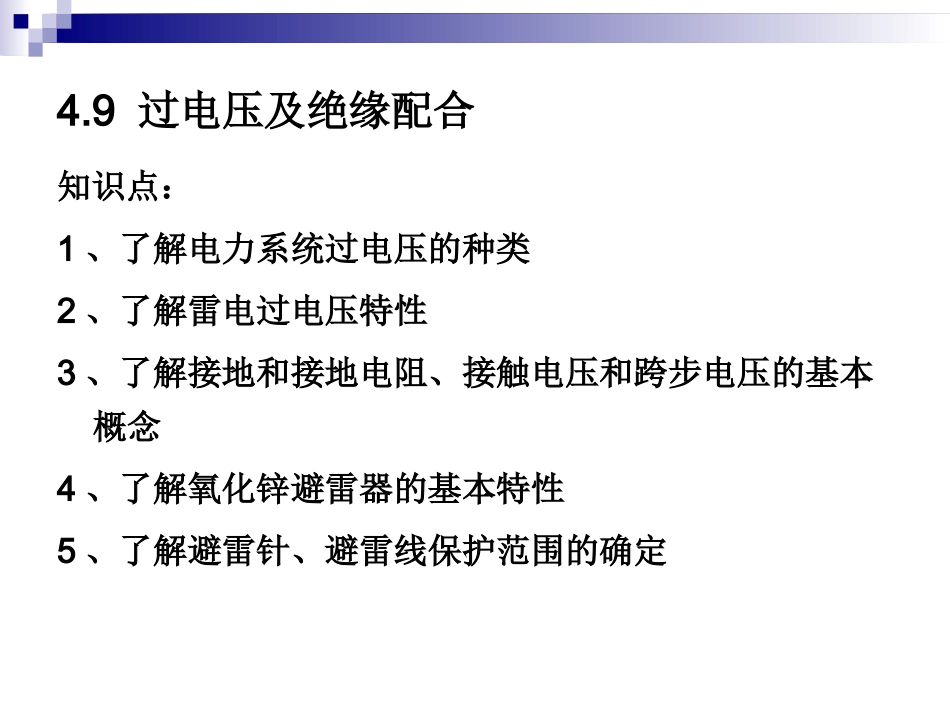

第4章电气工程基础4.9过电压及绝缘配合知识点：1、了解电力系统过电压的种类2、了解雷电过电压特性3、了解接地和接地电阻、接触电压和跨步电压的基本概念4、了解氧化锌避雷器的基本特性5、了解避雷针、避雷线保护范围的确定4.9过电压及绝缘配合4.9.1电力系统过电压的种类过电压：在电气设备或线路上出现的超过正常工作要求并对其绝缘构成威胁的电压。外部过电压：由于直接雷击或雷电感应而引起的电压升高。也称为大气过电压或雷电过电压。内部过电压：由于系统的操作、故障和某些不正常运行状态，使系统电磁能量发生转换或传递引起的过电压。额定相电压的3～4倍◆电力系统过电压的产生根源●雷电放电——雷电过电压（大气过电压）●开关操作●故障●谐振——谐振过电压◆电力系统过电压的分类内部过电压操作过电压电力系统过电压内部过电压雷电过电压短时过电压操作过电压工频电压升高谐振过电压直接雷击过电压感应雷击过电压工频过电压空载长线的电容效应接地故障引起的工频电压升高谐振过电压分为：线性谐振、非线性谐振（铁磁谐振）、参数谐振（发电机电感周期变化）最常见：铁磁谐振，避雷器无法限制改用电容式电压互感器，加装电容器a1、a3为稳定工作点，a2不稳定操作过电压特点：幅值高、等效频率高、持续时间短与断路器性能关系很大间歇电弧接地过电压:中性点不接地系统中空载线路合闸过电压：采用有合闸电阻的断路器切除空载线路过电压切除空载变压器过电压GIS中的快速暂态过电压特点：很陡的波前电压波形中有频率很高的分量1R212R4.9.2雷电过电压特性1雷电的特性参数雷暴日与雷暴小时少（≤15）、中（15～40），多（40～90），强烈（>90）地面落雷密度：次/年·km2年预计雷击次数N：1.30.024gdNTgeNkNA雷电流幅值雷电流的极性与波形75％～90％负极性推荐：波前2.6μs，波长50μs波头陡度(/)2.6IakAs2雷电过电压种类及防护措施雷电过电压的分类直击雷过电压：雷直接击中电气设备、线路或建筑物时，强大的雷电流通过其流入大地，在被击物上产生较高的电位降措施：将雷电接闪并泄放大地（避雷针/避雷线）避雷针：保护建筑物和发电厂及变电所避雷线：保护输电线路感应雷过电压：静电感应：雷云中所带电荷迅速消失，导线上的感应电荷就会失去束缚而成为自由电子，并以光速向导线两端急速涌去电磁感应：雷电流有极大的幅值与陡度，在其周围形成强大的变化电磁场，使其中的导体感应出极大的电动势措施：将金属体连通并接地侵入雷过电压：雷电波沿线路、金属管道等侵入变配电所或建筑物措施：保护间隙，避雷器4.9.3接地和接地电阻、接触电压和跨步电压的基本概念接地：电气设备的某部分与大地之间作良好的电气连接工作接地：达到正常工作的要求保护接地：为保护人身安全防止间接触电接地体与接地线【例4-26】接地电阻：散流电阻加接地体和接地线本身的电阻IURm/接地电压：人站在地面上接触电气设备所承受的电位差跨步电压：在接地故障点附件行走，人的双脚之间所呈现的电位差与离接地点的远近及跨步的长短有关图4-110保护间隙与避雷器保护间隙管式避雷器（排气式避雷器）阀式避雷器普通阀式避雷器磁吹阀式避雷器金属氧化物避雷器（MOA)各种避雷器的主要应用场合1.保护间隙和管式避雷器（排气式避雷器）主要用于配电系统、线路和发、变电所进线段的保护。2.阀式避雷器和金属氧化物避雷器用于变电所和发电厂内电气设备的保护。近年来在输电线路上亦有选择性地装用。避雷器4.9.4氧化锌避雷器的基本特性1．作用原理：非线性系数很小的氧化锌电阻片组装而成2、基本特点20世纪70年代初期出现，是一种具有良好非线性性能的阀式避雷器。其阀片主要成分是氧化锌。结构简单、无间隙、体积小、重量轻动作响应快，保护性能好通流容量大无续流：在残压相同的情况下，工频续流非常小，因此可无间隙耐污秽性能好3、有关技术参数额定电压：系统短时工频过电压最大持续运行电压参考电压：工频参考电压，直流参考电压（1mA）残压压比：通过大电流时的残压与通过1mA直流电流时电压之比。越小，保...
