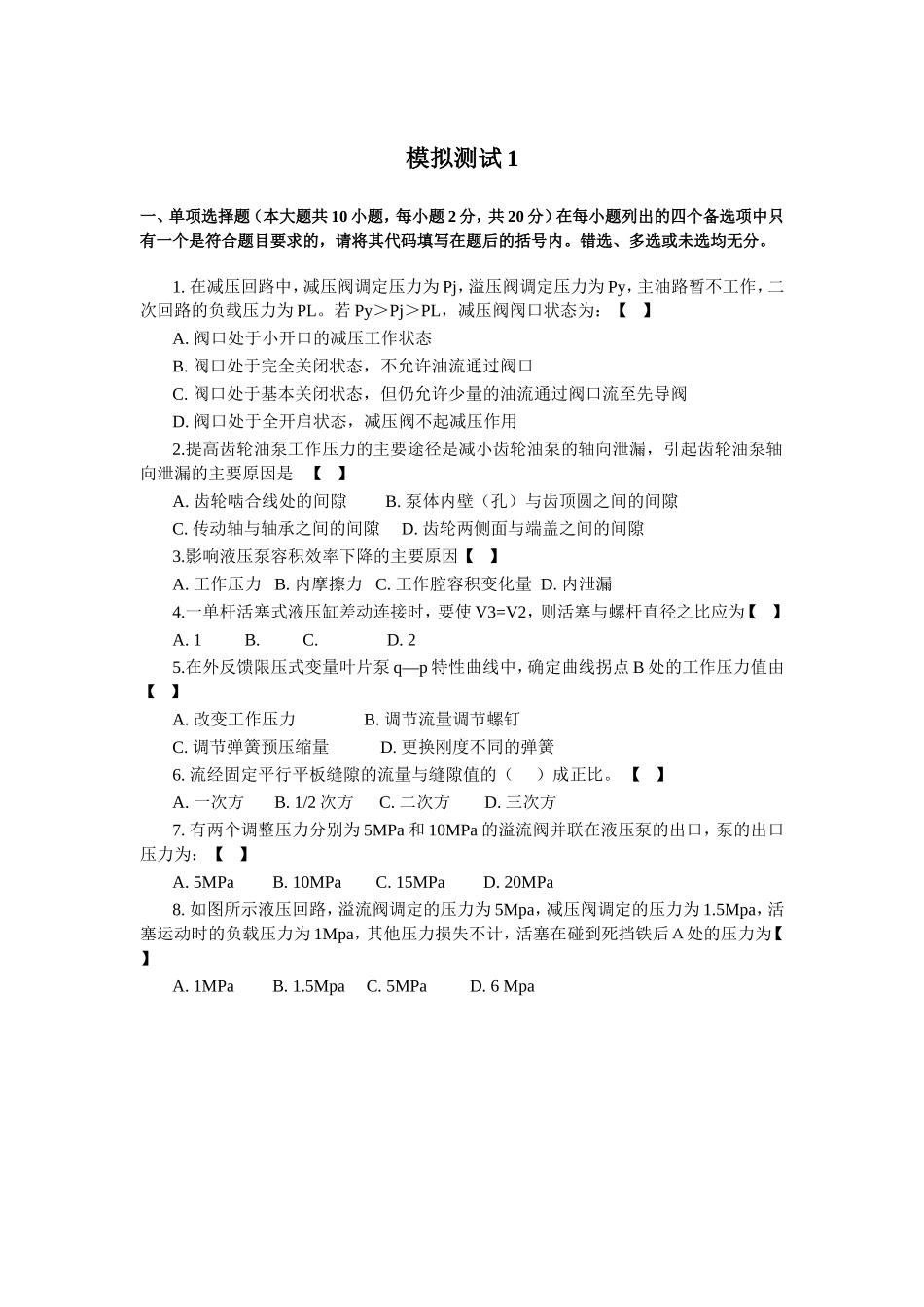

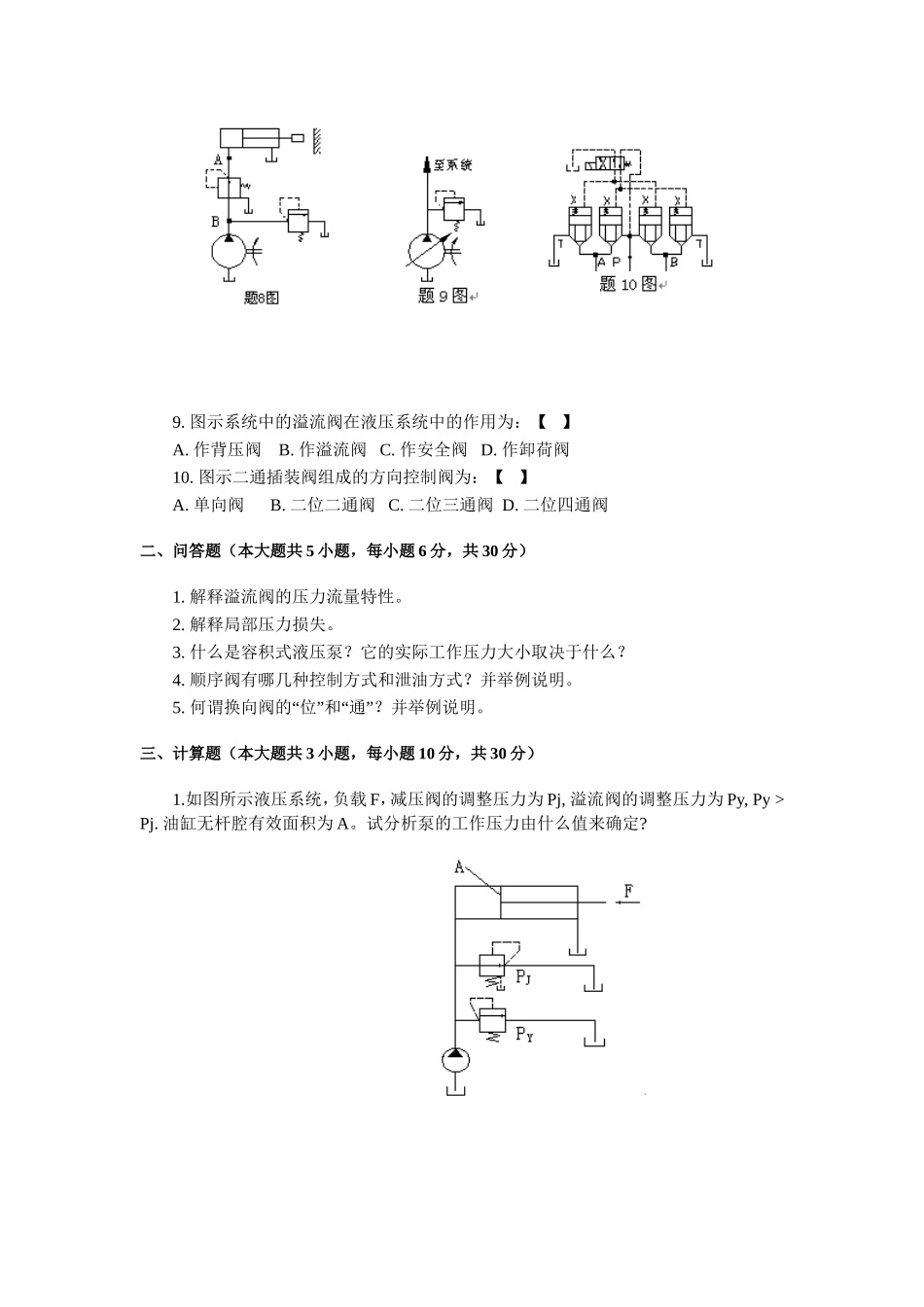

模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。若Py＞Pj＞PL，减压阀阀口状态为：【】A.阀口处于小开口的减压工作状态B.阀口处于完全关闭状态，不允许油流通过阀口C.阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D.阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【】A.齿轮啮合线处的间隙B.泵体内壁（孔）与齿顶圆之间的间隙C.传动轴与轴承之间的间隙D.齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【】A.工作压力B.内摩擦力C.工作腔容积变化量D.内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【】A.1B.C.D.25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【】A.改变工作压力B.调节流量调节螺钉C.调节弹簧预压缩量D.更换刚度不同的弹簧6.流经固定平行平板缝隙的流量与缝隙值的（）成正比。【】A.一次方B.1/2次方C.二次方D.三次方7.有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【】A.5MPaB.10MPaC.15MPaD.20MPa8.如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【】A.1MPaB.1.5MpaC.5MPaD.6Mpa9.图示系统中的溢流阀在液压系统中的作用为：【】A.作背压阀B.作溢流阀C.作安全阀D.作卸荷阀10.图示二通插装阀组成的方向控制阀为：【】A.单向阀B.二位二通阀C.二位三通阀D.二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1.解释溢流阀的压力流量特性。2.解释局部压力损失。3.什么是容积式液压泵？它的实际工作压力大小取决于什么？4.顺序阀有哪几种控制方式和泄油方式？并举例说明。5.何谓换向阀的“位”和“通”？并举例说明。三、计算题（本大题共3小题，每小题10分，共30分）1.如图所示液压系统，负载F，减压阀的调整压力为Pj,溢流阀的调整压力为Py,Py>Pj.油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定?2.图示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时A、B点的压力各为多少？（1）液压缸运动时，负载压力pL=4MPa；（2）pL=1MPa时；（3）活塞运动到终点时。3.如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积A1=100cm2，A2=80cm2，液压泵的流量qP=0.2*10-3m3/s，P1=0.9Mpa,负载F1=0，不计损失，求液压缸的负载F2及两活塞运动速度V1，V2。四、回路分析（本大题共1小题，共15分）如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。试写出动作循环表，并评述系统的特点？五、绘制回路（共5分）绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。模拟测试2一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分）1.影响液压泵容积效率下降的主要原因：【】A.工作压力B.内摩擦力C.工作腔容积变化量D.内泄漏2.当限压式变量泵工作压力p＞p拐点压力时，随着负载压力上升，泵的输出流量：【】A.增加B.呈线性规律衰减C.呈双曲线规律衰减D.基本不变3.液压泵输出油液的多少，主要取决于：【】A.额定压力B.负载C.密封工作腔容积大小变化D.电机功率4.在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵：【】A.齿轮泵B.螺杆泵C.限压式变量叶片泵D.轴向柱塞泵5．在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。试分析：在（）工况下，缸输出功率最小。【】A.快进B.工进C.端点停留D.快退6.系...
