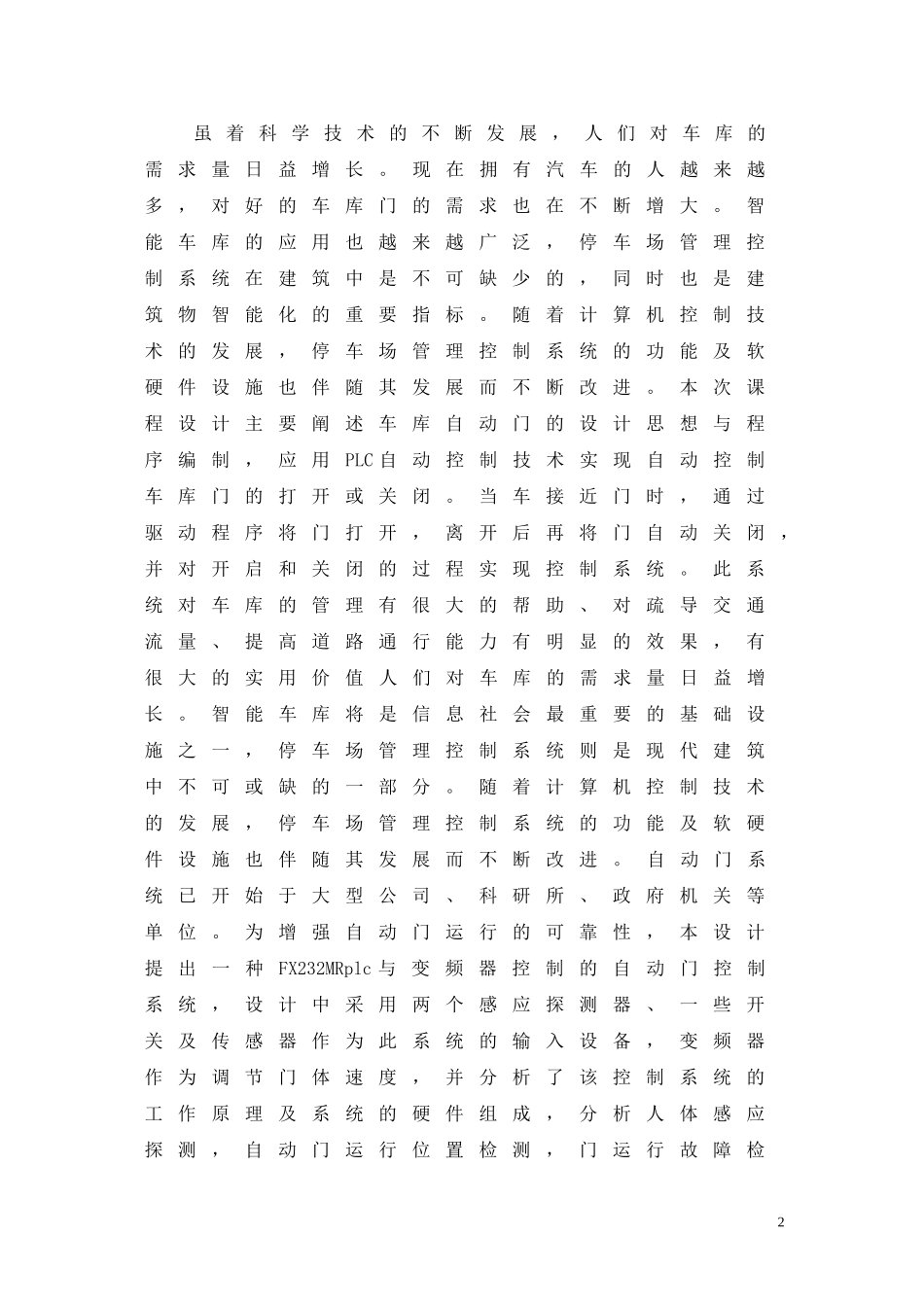

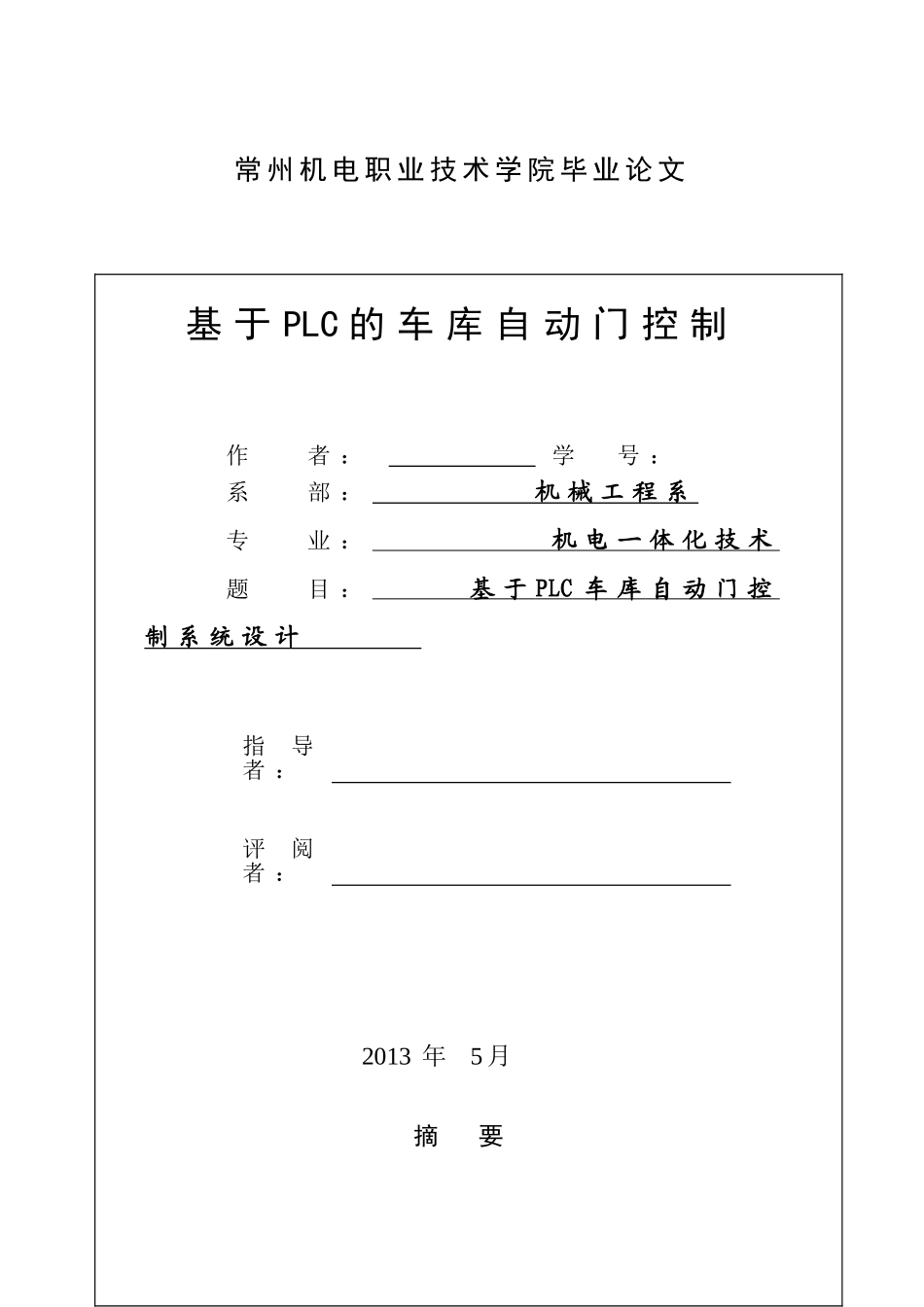

常州机电职业技术学院毕业论文基于PLC的车库自动门控制作者：学号：系部：机械工程系专业：机电一体化技术题目：基于PLC车库自动门控制系统设计指导者：评阅者：2013年5月摘要虽着科学技术的不断发展，人们对车库的需求量日益增长。现在拥有汽车的人越来越多，对好的车库门的需求也在不断增大。智能车库的应用也越来越广泛，停车场管理控制系统在建筑中是不可缺少的，同时也是建筑物智能化的重要指标。随着计算机控制技术的发展，停车场管理控制系统的功能及软硬件设施也伴随其发展而不断改进。本次课程设计主要阐述车库自动门的设计思想与程序编制，应用PLC自动控制技术实现自动控制车库门的打开或关闭。当车接近门时，通过驱动程序将门打开，离开后再将门自动关闭，并对开启和关闭的过程实现控制系统。此系统对车库的管理有很大的帮助、对疏导交通流量、提高道路通行能力有明显的效果，有很大的实用价值人们对车库的需求量日益增长。智能车库将是信息社会最重要的基础设施之一，停车场管理控制系统则是现代建筑中不可或缺的一部分。随着计算机控制技术的发展，停车场管理控制系统的功能及软硬件设施也伴随其发展而不断改进。自动门系统已开始于大型公司、科研所、政府机关等单位。为增强自动门运行的可靠性，本设计提出一种FX232MRplc与变频器控制的自动门控制系统，设计中采用两个感应探测器、一些开关及传感器作为此系统的输入设备，变频器作为调节门体速度，并分析了该控制系统的工作原理及系统的硬件组成，分析人体感应探测，自动门运行位置检测，门运行故障检2测等控制电路的工作过程，正确PLC的选型、变频器的选型及自动门控制等方面进行详尽阐述。I/O结合PLC运行特点，对控制系统工作流程进行合理的优化。在此基础上给出控制系统软件的流程图。顺序功能图外部端子接线图以及PLC控制梯形图。关键词：自动门可编程序控制器梯形图变频控制ABSTRACTTitle：DesignofAutomaticDoorControlSystemBasedplcABSTRACTAbstract：Withthecontinuousdevelopmentofscienceandtechnology,andnowmoreandmorepeopleowncars,thegaragedoorgooddemandisalsogrowing.Applicationofintelligentgarageismoreandmorewidely,parkingmanagementsystemisindispensableinthebuilding,alsotheimportantintelligentbuilding.Withthedevelopmentofcomputercontroltechnology,theparkinglotmanagementcontrolsystemsoftwareandhardwarefacilitiesarealsoassociatedwithitsdevelopmentandcontinuousimprovement.DesignandprogramdesignofthiscoursefocusesontheapplicationofPLCautomaticgaragedoor,automaticcontroltechnologytorealizetheautomaticgaragedoor3openorclosed.Whenthecarclosetothedoor,openedthedoortoleavebythedriver,andthenthedoorautomaticallyclosed,andthecontrolsystemtotheprocessofopeningandclosingtheimplementation.Managementofthegarageinthissystemisofgreathelp,hasobviouseffectonthetrafficflow,toimprovetrafficcapacity,isofgreatpracticalvalue.automaticdoorsystemhasbeenappliedtolargecompaniesresearchinstitutesgovernment,agenciesandotherunitsarehighlyconfidential.Toenhancethereliabilityofautomaticdooroperation,thisdesignpresentsaFX2-32MRprogrammablelogiccontrollerandtheinvertercontrolautomaticdoorcontrolsystem,thedesignusestwosensorprods,someswitchesandsensorsasthesysteminputdevice,thedivedoorisusedtoadjustthespeed,andanalyzestheworkingprincipleofthecontrolsystemhardwarecomponentsandsystem,analysisofthehumanbodydecoctionsensorsautomaticdooroperationpositiondetectionthedooroperationpositiondetectionthedoorobstacledetectionandothercontrolcircuittoruntheworkingprocess,theselectionoftheplcinverterselectionI/Opointofactiontoidentifyandautomaticdoorandotheraspectoftheprocessindetail.Withplcoperatingcharacteristicsofthecontrolsystemwarereasonableworkflowoptimization,onthisbasicgiventheprocess...
