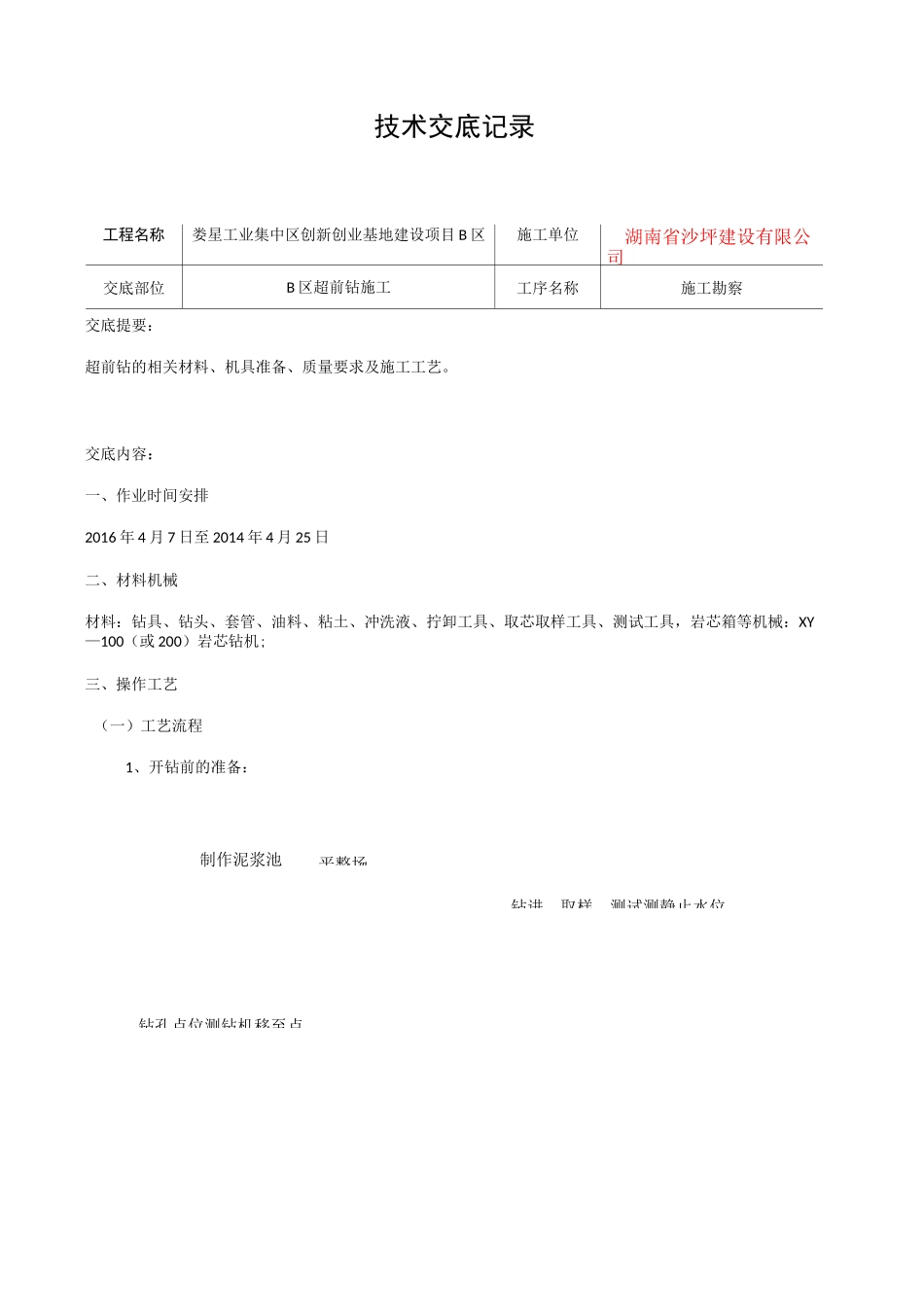

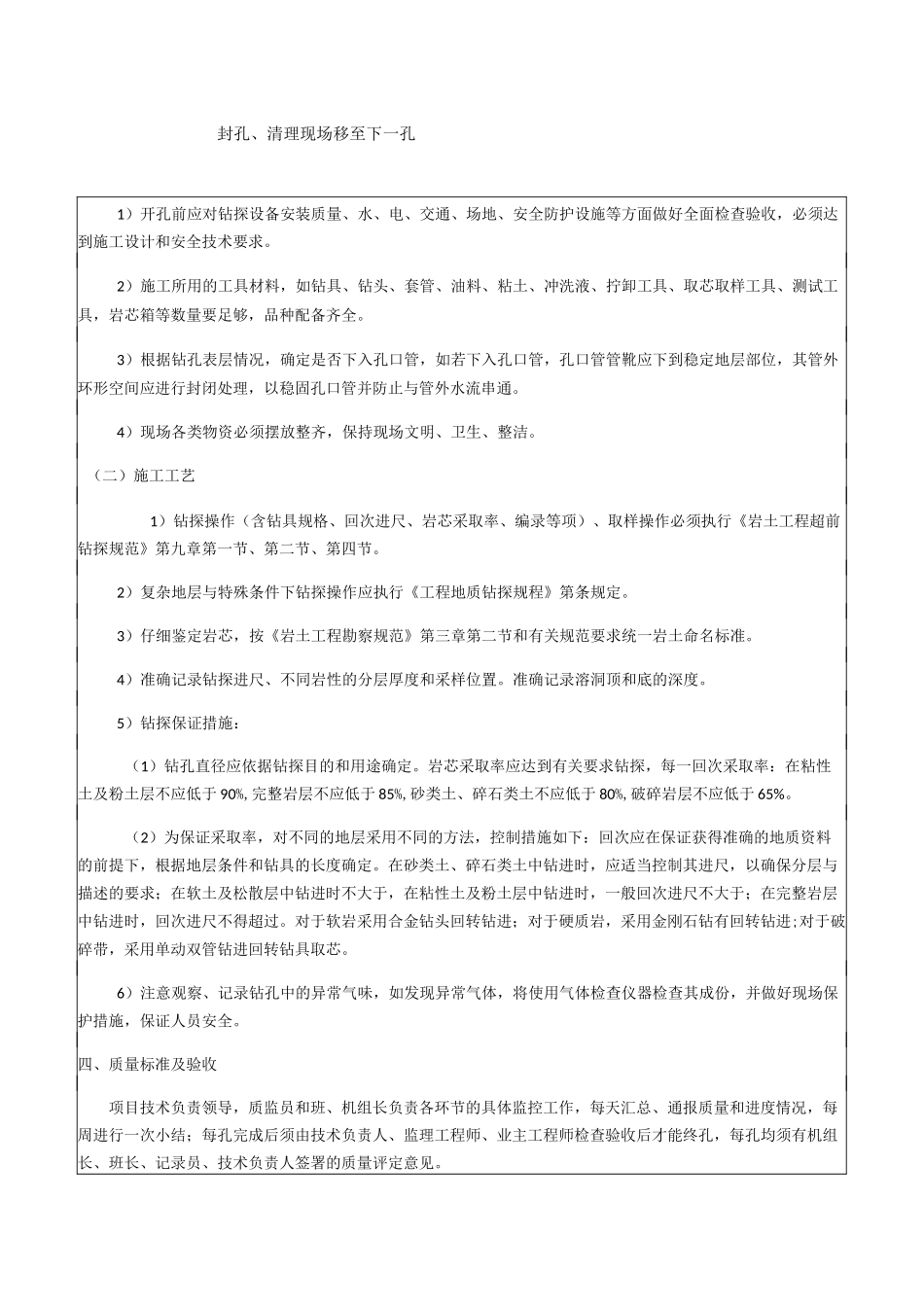

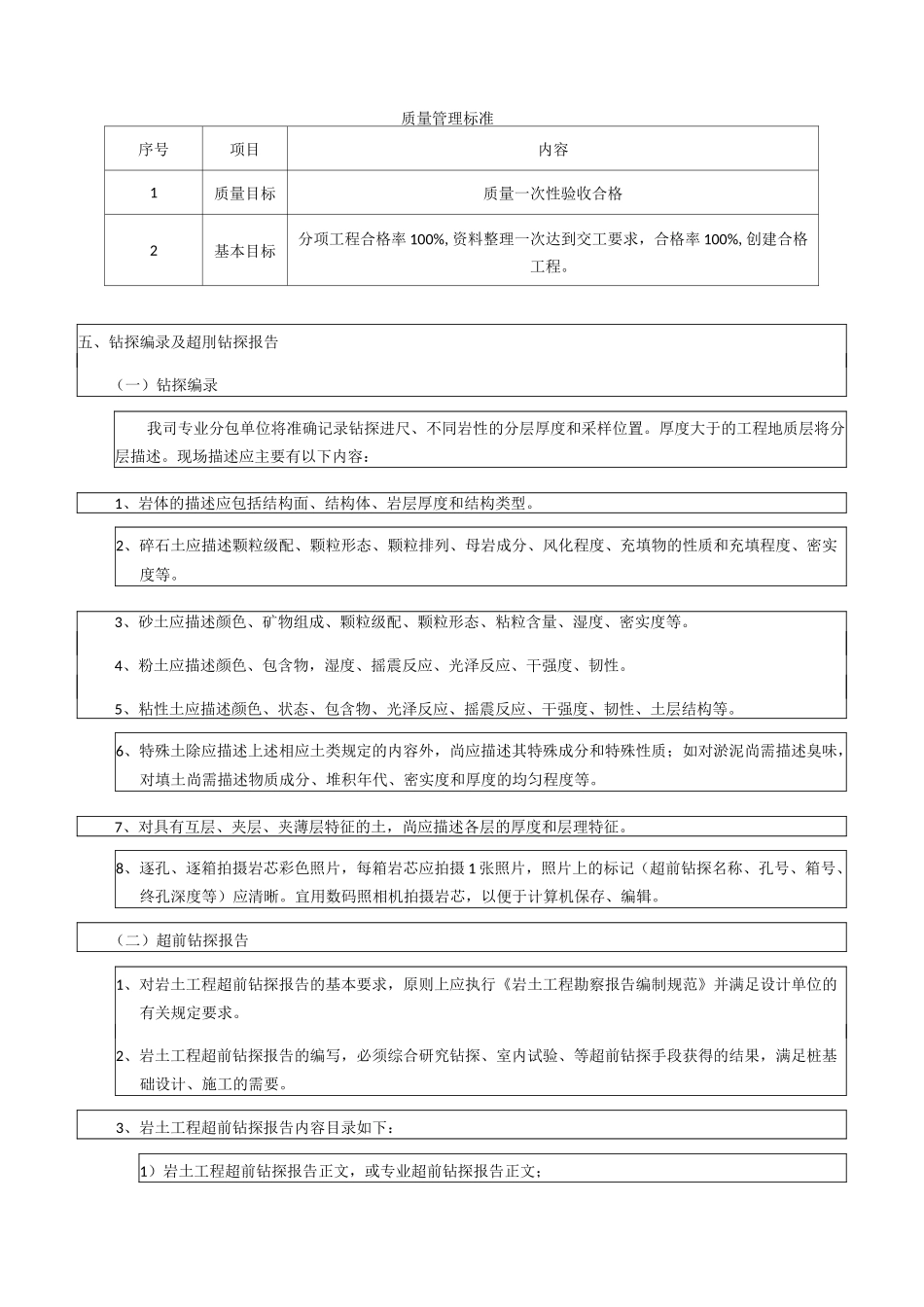

平整场钻孔点位测钻机移至点钻进、取样、测试测静止水位技术交底记录工程名称娄星工业集中区创新创业基地建设项目B区施工单位湖南省沙坪建设有限公司交底部位B区超前钻施工工序名称施工勘察交底提要:超前钻的相关材料、机具准备、质量要求及施工工艺。交底内容:一、作业时间安排2016年4月7日至2014年4月25日二、材料机械材料:钻具、钻头、套管、油料、粘土、冲洗液、拧卸工具、取芯取样工具、测试工具,岩芯箱等机械:XY—100(或200)岩芯钻机;三、操作工艺(一)工艺流程1、开钻前的准备:制作泥浆池封孔、清理现场移至下一孔1)开孔前应对钻探设备安装质量、水、电、交通、场地、安全防护设施等方面做好全面检查验收,必须达到施工设计和安全技术要求。2)施工所用的工具材料,如钻具、钻头、套管、油料、粘土、冲洗液、拧卸工具、取芯取样工具、测试工具,岩芯箱等数量要足够,品种配备齐全。3)根据钻孔表层情况,确定是否下入孔口管,如若下入孔口管,孔口管管靴应下到稳定地层部位,其管外环形空间应进行封闭处理,以稳固孔口管并防止与管外水流串通。4)现场各类物资必须摆放整齐,保持现场文明、卫生、整洁。(二)施工工艺1)钻探操作(含钻具规格、回次进尺、岩芯采取率、编录等项)、取样操作必须执行《岩土工程超前钻探规范》第九章第一节、第二节、第四节。2)复杂地层与特殊条件下钻探操作应执行《工程地质钻探规程》第条规定。3)仔细鉴定岩芯,按《岩土工程勘察规范》第三章第二节和有关规范要求统一岩土命名标准。4)准确记录钻探进尺、不同岩性的分层厚度和采样位置。准确记录溶洞顶和底的深度。5)钻探保证措施:(1)钻孔直径应依据钻探目的和用途确定。岩芯采取率应达到有关要求钻探,每一回次采取率:在粘性土及粉土层不应低于90%,完整岩层不应低于85%,砂类土、碎石类土不应低于80%,破碎岩层不应低于65%。(2)为保证采取率,对不同的地层采用不同的方法,控制措施如下:回次应在保证获得准确的地质资料的前提下,根据地层条件和钻具的长度确定。在砂类土、碎石类土中钻进时,应适当控制其进尺,以确保分层与描述的要求;在软土及松散层中钻进时不大于,在粘性土及粉土层中钻进时,一般回次进尺不大于;在完整岩层中钻进时,回次进尺不得超过。对于软岩采用合金钻头回转钻进;对于硬质岩,采用金刚石钻有回转钻进;对于破碎带,采用单动双管钻进回转钻具取芯。6)注意观察、记录钻孔中的异常气味,如发现异常气体,将使用气体检查仪器检查其成份,并做好现场保护措施,保证人员安全。四、质量标准及验收项目技术负责领导,质监员和班、机组长负责各环节的具体监控工作,每天汇总、通报质量和进度情况,每周进行一次小结;每孔完成后须由技术负责人、监理工程师、业主工程师检查验收后才能终孔,每孔均须有机组长、班长、记录员、技术负责人签署的质量评定意见。质量管理标准序号项目内容1质量目标质量一次性验收合格2基本目标分项工程合格率100%,资料整理一次达到交工要求,合格率100%,创建合格工程。五、钻探编录及超刖钻探报告(一)钻探编录我司专业分包单位将准确记录钻探进尺、不同岩性的分层厚度和采样位置。厚度大于的工程地质层将分层描述。现场描述应主要有以下内容:1、岩体的描述应包括结构面、结构体、岩层厚度和结构类型。2、碎石土应描述颗粒级配、颗粒形态、颗粒排列、母岩成分、风化程度、充填物的性质和充填程度、密实度等。3、砂土应描述颜色、矿物组成、颗粒级配、颗粒形态、粘粒含量、湿度、密实度等。4、粉土应描述颜色、包含物,湿度、摇震反应、光泽反应、干强度、韧性。5、粘性土应描述颜色、状态、包含物、光泽反应、摇震反应、干强度、韧性、土层结构等。6、特殊土除应描述上述相应土类规定的内容外,尚应描述其特殊成分和特殊性质;如对淤泥尚需描述臭味,对填土尚需描述物质成分、堆积年代、密实度和厚度的均匀程度等。7、对具有互层、夹层、夹薄层特征的土,尚应描述各层的厚度和层理特征。8、逐孔、逐箱拍摄岩芯彩色照片,每箱岩芯应拍摄1张照片,照片上的标记(超前钻探名称、孔号、箱号、终孔深度等)应清晰。宜用数码照...
