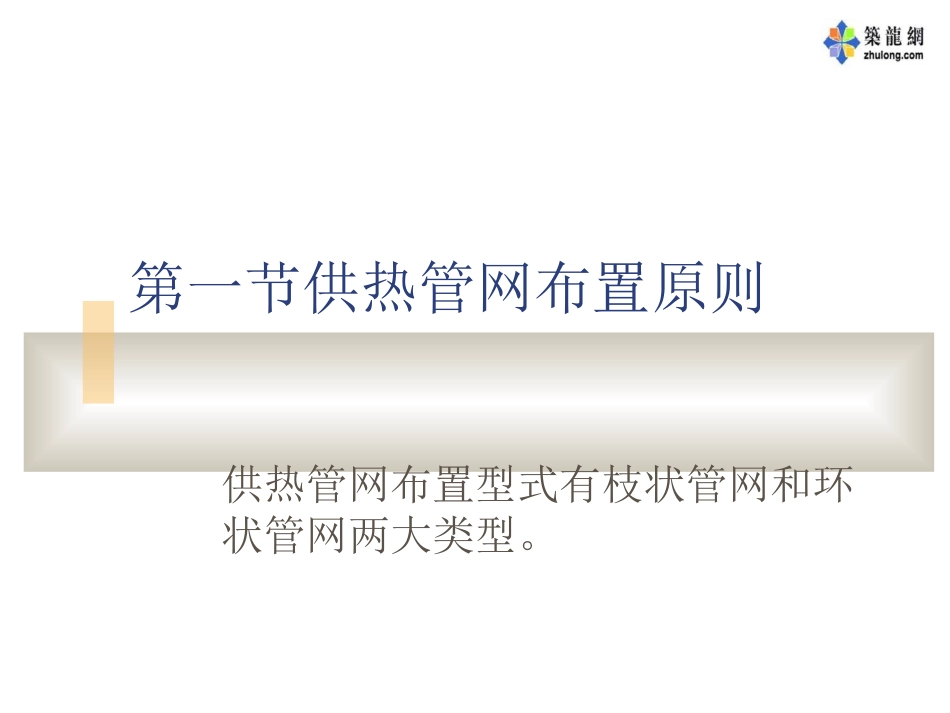

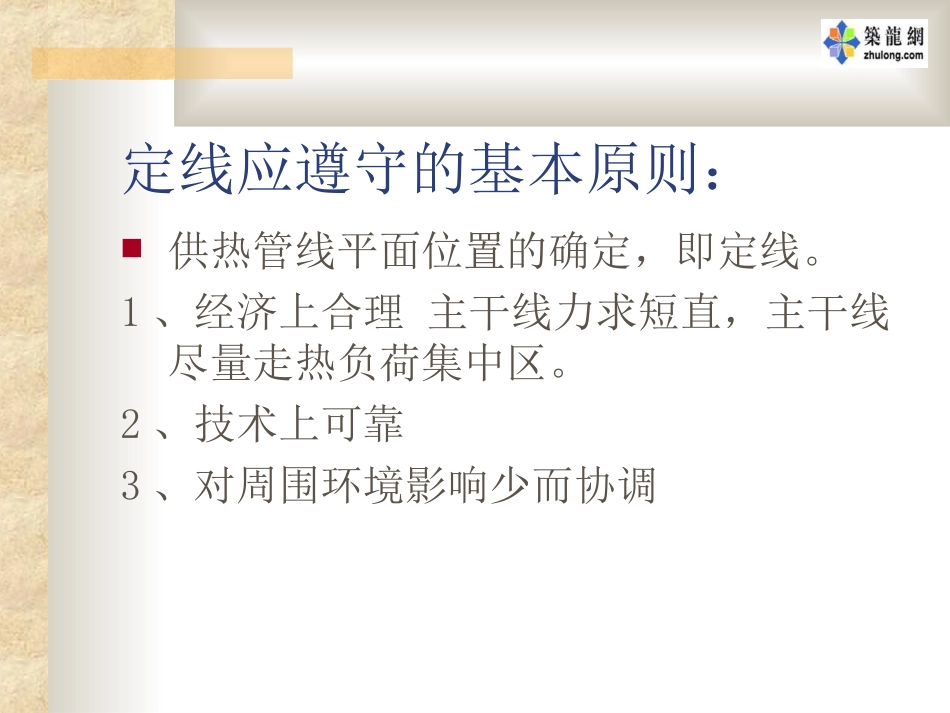

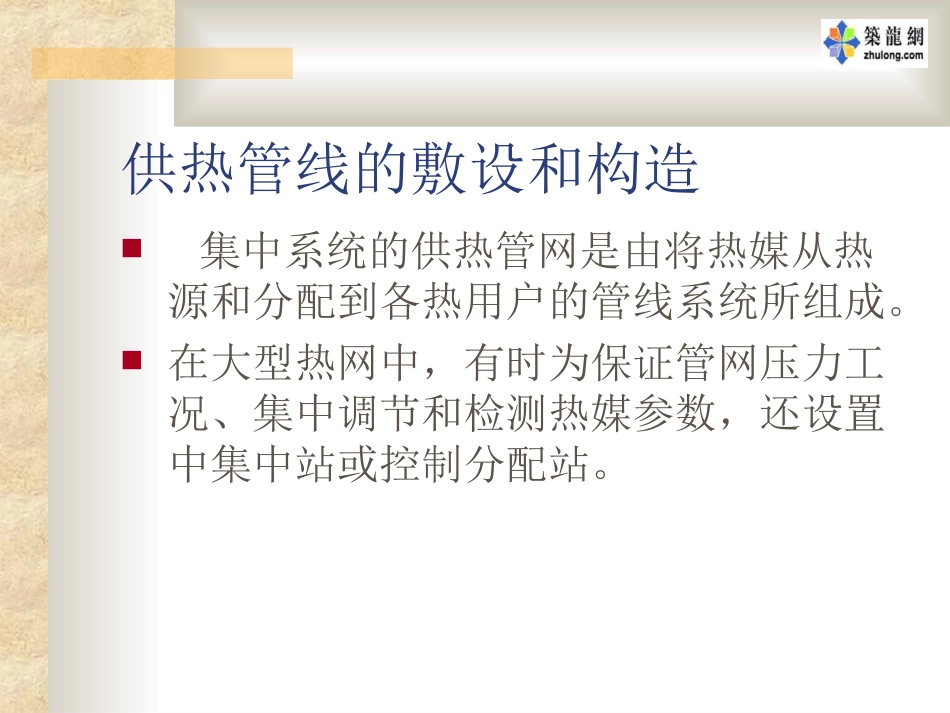

供热管线的敷设和构造集中系统的供热管网是由将热媒从热源和分配到各热用户的管线系统所组成。在大型热网中，有时为保证管网压力工况、集中调节和检测热媒参数，还设置中集中站或控制分配站。第一节供热管网布置原则供热管网布置型式有枝状管网和环状管网两大类型。定线应遵守的基本原则：供热管线平面位置的确定，即定线。1、经济上合理主干线力求短直，主干线尽量走热负荷集中区。2、技术上可靠3、对周围环境影响少而协调第二节室外供热管道的敷设方式合理地选择供热管道的敷设方式以及做好管网的定线工作，对节省投资、保证热网安全可靠的运行和施工维修方便等，都有重要意义。室外供热管道的敷设方式供热管道敷设是指将供热管道及其附件按设计条件组成整体并使之就位的工作供热管道的敷设型式。供热管道敷设可分为地上（架空）敷设和地下敷设两类。一、地上敷设概念：管道敷设在的面上或附墙支架上的敷设方式。一、地上敷设按照支架的高度不同，可有以下三种地上敷设型式：1、低支架通常是沿着工厂的围墙或平行于公路或铁路敷设。2、中支架在人行频繁和非机动车辆通行地段，可采用中支架敷设。3、高支架管道保温结构底距地面净高为4米以上，一般为4.0~6.0米。在跨越公路、铁路或其他障碍物时采用。支架支架按力学特点可分为：刚性支架柔性支架铰性支架。二、地下敷设1、地沟敷设通行地沟是工作人员可以在地沟直立通行的地沟。半通行地沟，留有高度约1.1~1.4米，宽度不小于0.5米的人行通道。不通行地沟的横截面较小，只需保证管道施工安装得必要尺寸。二、地下敷设二、地下敷设（二）无沟（直埋）敷设最多才用的型式是供热管道、保温层和保护外壳三者紧密粘结在一起，形成整体式的预制保温管道结构型式。预制保温管道直埋敷设的优点:1、无沟敷设不需砖砌地沟；2、占地小，易于与其他地下管道和设施相协调；3、严密性小，管道不易腐蚀；4、可以不设置补偿器和固定支座；5、导热系数小，供热管道散热小；6、结构简单，采用工厂预制，易于保证工程质量。第三节供热管道及其附件一、供热管道供热管道通常采用钢管。室内供热管道常采用水煤气管或无缝钢管；室外供热管道都采用无缝钢管和钢板卷焊管。二、阀门常用的阀门型是有：截止阀、闸阀、蝶阀、止回阀和调节阀等。截至阀图13-10截至阀介质流向可分为直通式、直角式和直流式三种。其结构型式，按阀杆螺纹位置可分为明杆和暗杆两种。截至阀关闭严密性好，但阀体长，介质流动力大。闸阀图13-11闸阀闸阀的结构型式，也有明杆和暗杆两种。按闸板的形状及数目，有楔式与平形式，以及单板与双板的区分。蝶阀蝶阀阀体长度很小，流动阻力小，调节性能稍优于截至法和闸阀，但造价高。蝶阀在国内热网工程上应用逐渐增多。止回阀止回阀（逆止阀）是用来防止管道或设备中介质倒流的一种阀门。常用的止回阀主要有旋启式和升降式。管道的放气、排水及疏水装置放气装置应设置在热水、凝结水管道的高点处（包括分段阀门划分的每个管段的高点处）。为排水蒸汽管道的沿途凝水，蒸汽管道的低点垂直升高的管段前应设起动疏水何经常疏水装置。第四节补偿器为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏需要在管道上设置补偿器。补偿器的种类主要有管道的自然补偿、方形补偿、波纹管补偿器、套筒补偿器和球星补偿器等。一、自然补偿自然补偿的概念：利用供热管道自身的弯曲管段（如L型或Z型）来补偿器管段的热伸长的补偿方式。优点：自然补偿不必特设补偿器；缺点是管道变形只会产生横向位移，而且补偿的管段不能很长。二、方形补偿器概念：由四个90º弯头构成“U”形的补偿器。靠其弯管的变形来补偿管段的热伸长。优点：制造方便；不用专门维修，因而不需要为它设置检查室；工作可靠；作用在固定支架上的轴向推力相对较小。其缺点：介质流动阻力大，占地多。二、方形补偿器图三、波纹管补偿器概念：利用波纹变形进行管道热补偿的补偿器。主要优缺点是占地小，不用专门维修，介质流动阻力小，造价较贵些。三、波纹管补偿器图四、套筒（管）...
