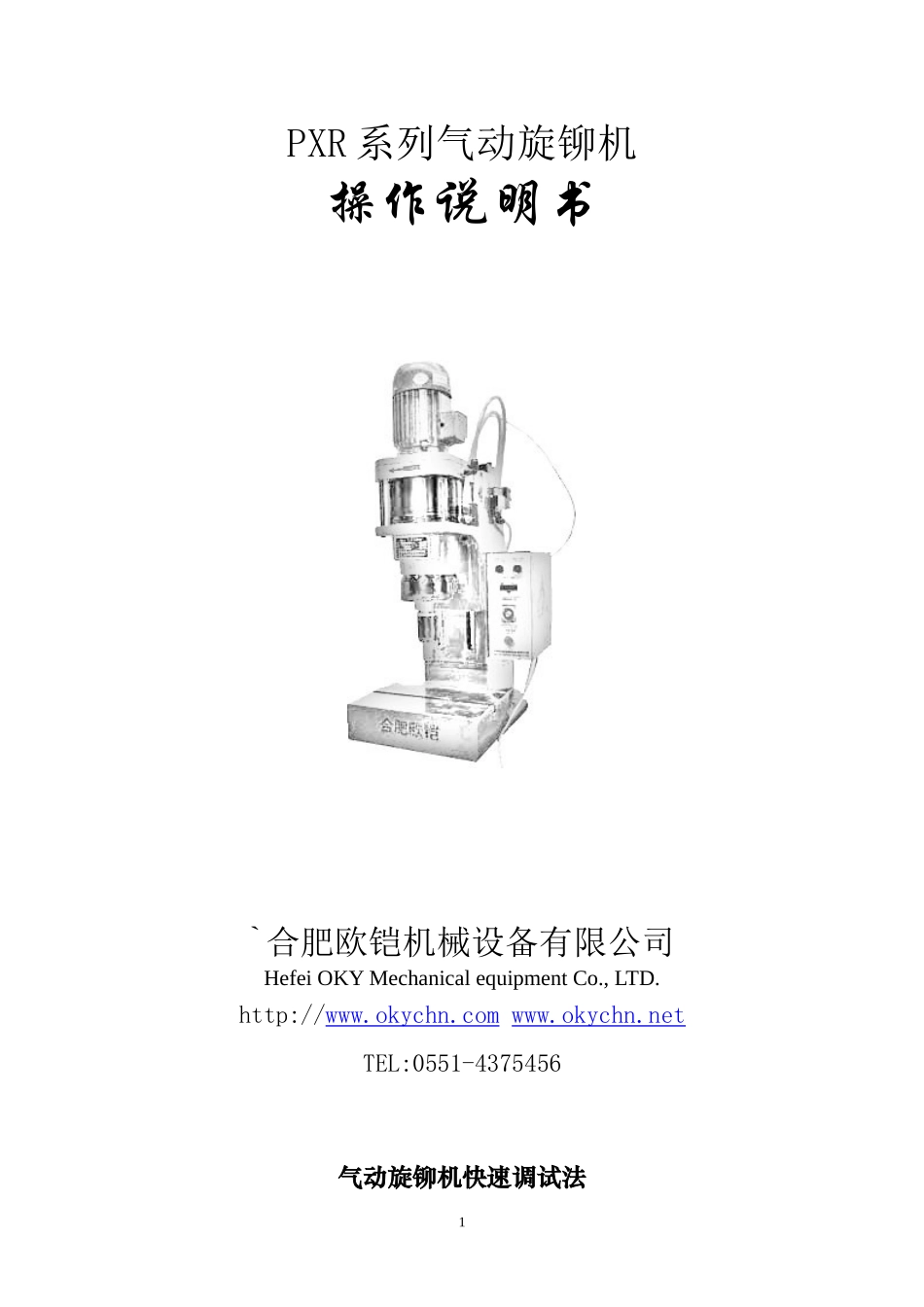

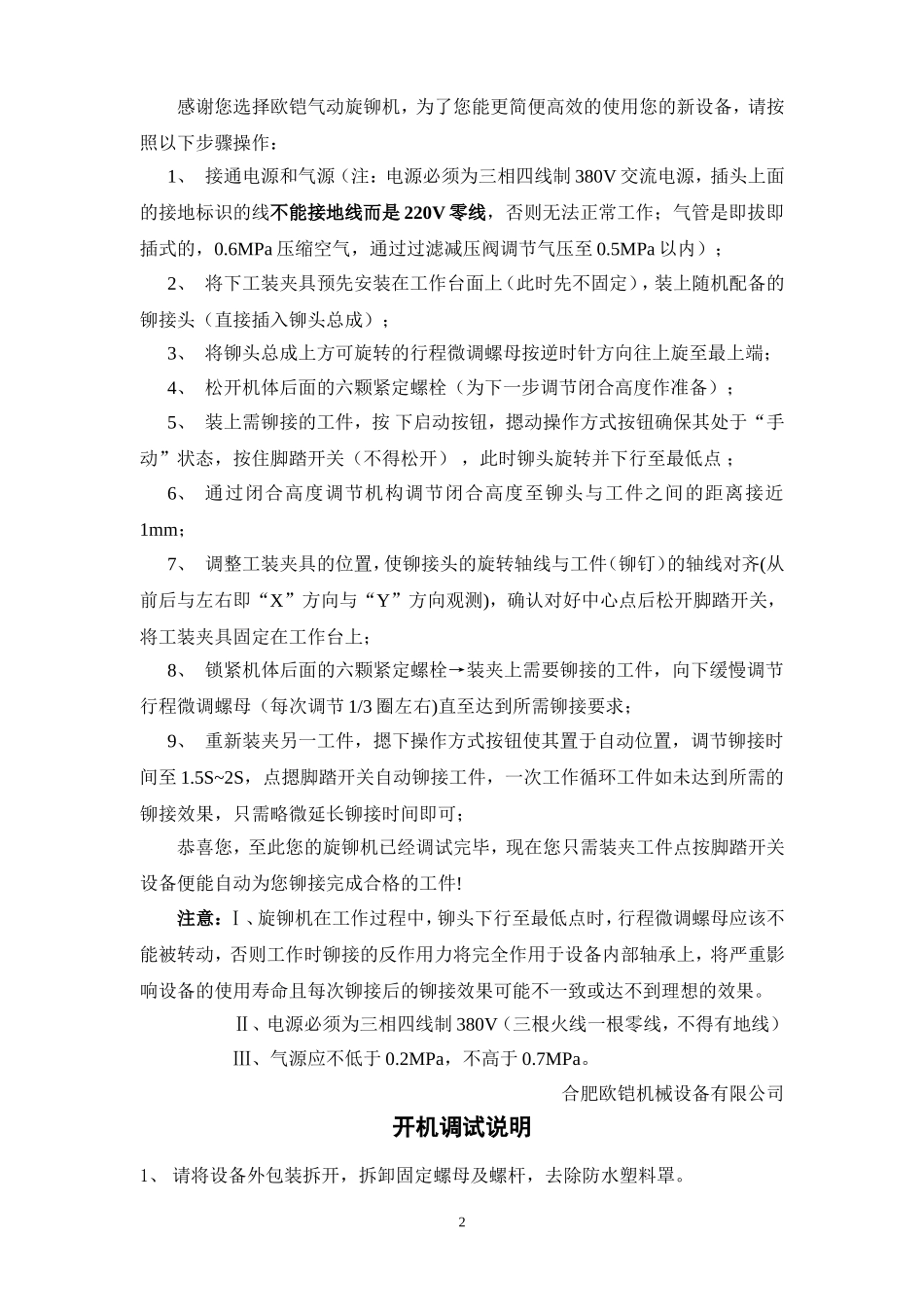

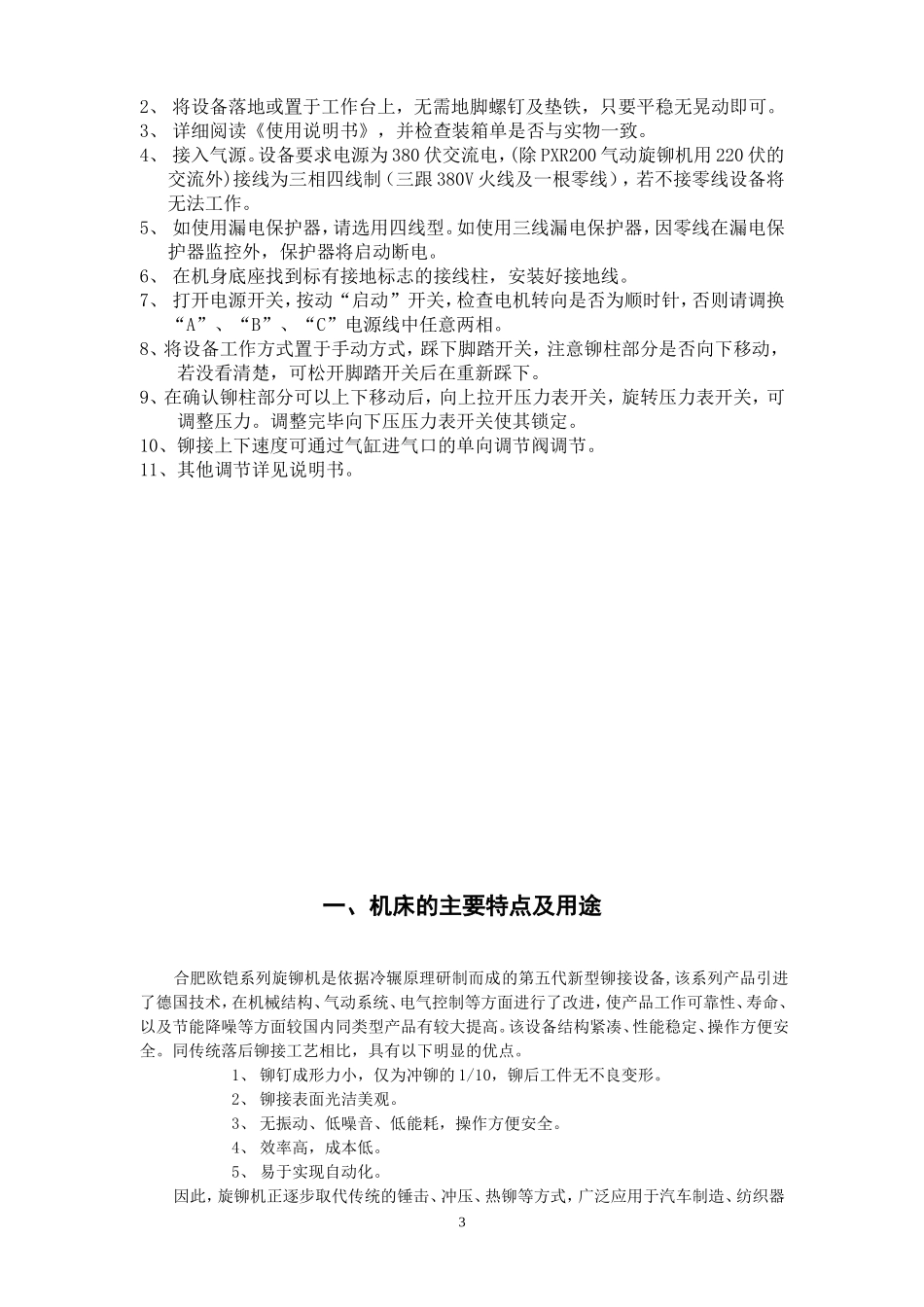

PXR系列气动旋铆机操作说明书`合肥欧铠机械设备有限公司HefeiOKYMechanicalequipmentCo.,LTD.http://www.okychn.comwww.okychn.netTEL:0551-4375456气动旋铆机快速调试法1感谢您选择欧铠气动旋铆机，为了您能更简便高效的使用您的新设备，请按照以下步骤操作：1、接通电源和气源（注：电源必须为三相四线制380V交流电源，插头上面的接地标识的线不能接地线而是220V零线，否则无法正常工作；气管是即拔即插式的，0.6MPa压缩空气，通过过滤减压阀调节气压至0.5MPa以内）；2、将下工装夹具预先安装在工作台面上（此时先不固定），装上随机配备的铆接头（直接插入铆头总成）；3、将铆头总成上方可旋转的行程微调螺母按逆时针方向往上旋至最上端；4、松开机体后面的六颗紧定螺栓（为下一步调节闭合高度作准备）；5、装上需铆接的工件，按下启动按钮，摁动操作方式按钮确保其处于“手动”状态，按住脚踏开关（不得松开），此时铆头旋转并下行至最低点；6、通过闭合高度调节机构调节闭合高度至铆头与工件之间的距离接近1mm；7、调整工装夹具的位置，使铆接头的旋转轴线与工件（铆钉）的轴线对齐(从前后与左右即“X”方向与“Y”方向观测)，确认对好中心点后松开脚踏开关，将工装夹具固定在工作台上；8、锁紧机体后面的六颗紧定螺栓→装夹上需要铆接的工件，向下缓慢调节行程微调螺母（每次调节1/3圈左右)直至达到所需铆接要求；9、重新装夹另一工件，摁下操作方式按钮使其置于自动位置，调节铆接时间至1.5S~2S，点摁脚踏开关自动铆接工件，一次工作循环工件如未达到所需的铆接效果，只需略微延长铆接时间即可；恭喜您，至此您的旋铆机已经调试完毕，现在您只需装夹工件点按脚踏开关设备便能自动为您铆接完成合格的工件!注意：Ⅰ、旋铆机在工作过程中，铆头下行至最低点时，行程微调螺母应该不能被转动，否则工作时铆接的反作用力将完全作用于设备内部轴承上，将严重影响设备的使用寿命且每次铆接后的铆接效果可能不一致或达不到理想的效果。Ⅱ、电源必须为三相四线制380V（三根火线一根零线，不得有地线）Ⅲ、气源应不低于0.2MPa，不高于0.7MPa。合肥欧铠机械设备有限公司开机调试说明1、请将设备外包装拆开，拆卸固定螺母及螺杆，去除防水塑料罩。22、将设备落地或置于工作台上，无需地脚螺钉及垫铁，只要平稳无晃动即可。3、详细阅读《使用说明书》，并检查装箱单是否与实物一致。4、接入气源。设备要求电源为380伏交流电，(除PXR200气动旋铆机用220伏的交流外)接线为三相四线制（三跟380V火线及一根零线），若不接零线设备将无法工作。5、如使用漏电保护器，请选用四线型。如使用三线漏电保护器，因零线在漏电保护器监控外，保护器将启动断电。6、在机身底座找到标有接地标志的接线柱，安装好接地线。7、打开电源开关，按动“启动”开关，检查电机转向是否为顺时针，否则请调换“A”、“B”、“C”电源线中任意两相。8、将设备工作方式置于手动方式，踩下脚踏开关，注意铆柱部分是否向下移动，若没看清楚，可松开脚踏开关后在重新踩下。9、在确认铆柱部分可以上下移动后，向上拉开压力表开关，旋转压力表开关，可调整压力。调整完毕向下压压力表开关使其锁定。10、铆接上下速度可通过气缸进气口的单向调节阀调节。11、其他调节详见说明书。一、机床的主要特点及用途合肥欧铠系列旋铆机是依据冷辗原理研制而成的第五代新型铆接设备,该系列产品引进了德国技术，在机械结构、气动系统、电气控制等方面进行了改进，使产品工作可靠性、寿命、以及节能降噪等方面较国内同类型产品有较大提高。该设备结构紧凑、性能稳定、操作方便安全。同传统落后铆接工艺相比，具有以下明显的优点。1、铆钉成形力小，仅为冲铆的1/10，铆后工件无不良变形。2、铆接表面光洁美观。3、无振动、低噪音、低能耗，操作方便安全。4、效率高，成本低。5、易于实现自动化。因此，旋铆机正逐步取代传统的锤击、冲压、热铆等方式，广泛应用于汽车制造、纺织器3材、电器开关、五金工具、仪器仪表、钢制家具、日用器械等各种所需铆接的工艺场合。只要制作合适的铆头，即可铆接以下各种形状：各种铆头类型及铆钉成型形状二...
