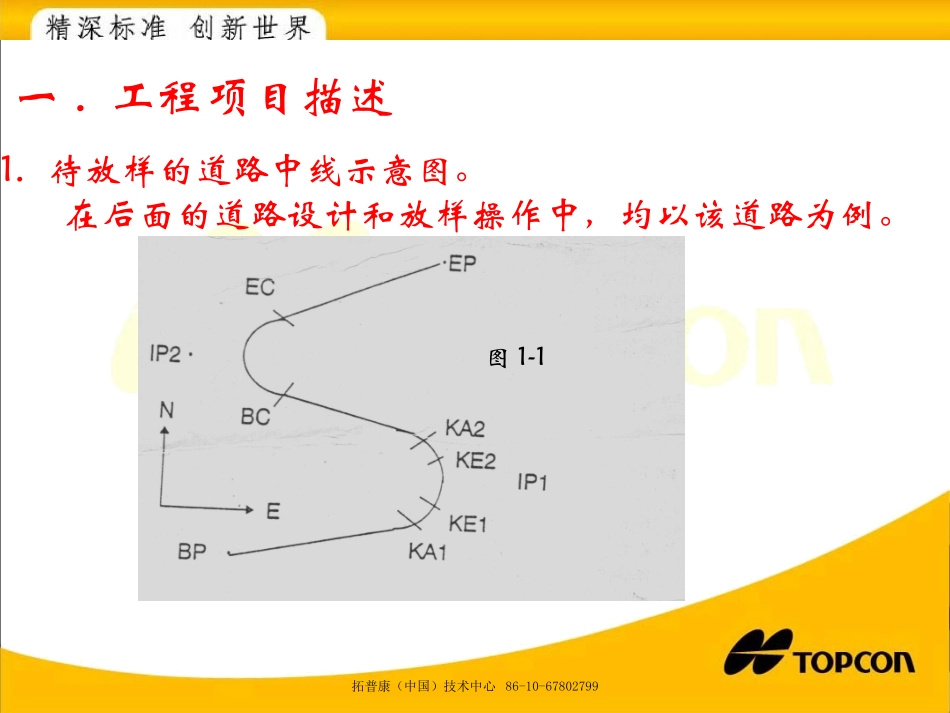

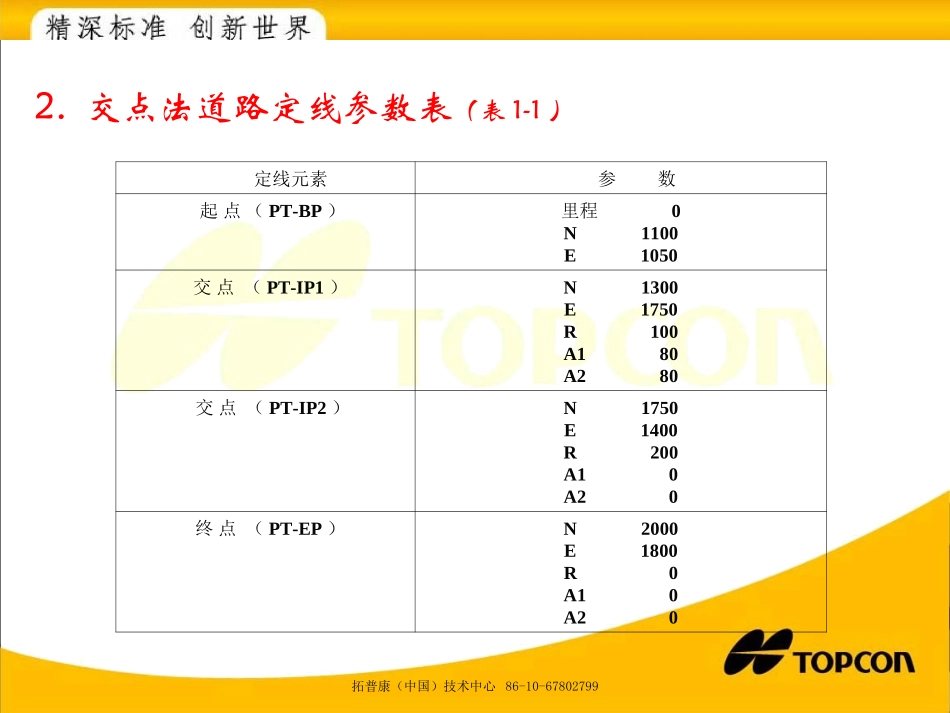

拓普康(中国)技术中心拓普康(中国)技术中心TTOPOPSURVSURV道路定线设计与放样道路定线设计与放样操作示例操作示例————GTS-7000GTS-7000拓普康(中国)技术中心86-10-67802799一.工程项目描述1.待放样的道路中线示意图。在后面的道路设计和放样操作中,均以该道路为例。图1-1拓普康(中国)技术中心86-10-678027992.交点法道路定线参数表(表1-1)定线元素参数起点(PT-BP)里程0N1100E1050交点(PT-IP1)N1300E1750R100A180A280交点(PT-IP2)N1750E1400R200A10A20终点(PT-EP)N2000E1800R0A10A20拓普康(中国)技术中心86-10-678027993.元素法道路定线参数表(表1-2)定线元素参数起点(PT)里程0N1100E1050直线(STR)方向74.0317距离545.543缓和曲线(TRNS)半径-100长度64圆曲线(ARC)半径-100长度131.354缓和曲线(TRNS)半径-100长度64直线(STR)方向322.0730距离166.004圆曲线(ARC)半径200长度334.648直线(STR)方向57.5941距离250.084拓普康(中国)技术中心86-10-678027994.待放样的道路纵断面示意图:ABCDE—ABCDE里程003003008008001000100016001600高程5050707060608080100100曲线长度0030030030030015015000纵断面设计数据(表1-3):图1-2拓普康(中国)技术中心86-10-678027995.待放样的道路横断面示意图:5m5m0.15m1:21:4图1-3拓普康(中国)技术中心86-10-67802799二.道路设计操作步骤(交点法)1.开机,运行TOPSURV软件,进入主界面。2.创建一个新作业或者打开一个已存在的作业。本示例将以前面描述的工程为例演示道路设计的本示例将以前面描述的工程为例演示道路设计的放样的操作步骤。放样的操作步骤。拓普康(中国)技术中心86-10-678027993.在主菜单上点击[编辑]然后选择[道路],进入道路列表页面。拓普康(中国)技术中心86-10-678027994.在道路列表页面,点击[增加]按钮,弹出如下界面:输入道路名称,选择输入道路名称,选择[[纵断面纵断面]]作为作为VALVAL(即垂直定线)类型。(即垂直定线)类型。然后点击然后点击[[确定确定]]按钮。按钮。拓普康(中国)技术中心86-10-678027995.点击[确定]后弹出如下道路设计界面:按照表按照表1-11-1,输入道路起始点,输入道路起始点PT-BPPT-BP的坐标,设定里程桩数据。的坐标,设定里程桩数据。拓普康(中国)技术中心86-10-678027996.点击[HZ],进入水平定线页面。点击点击[[增加增加]],显示如下菜单:,显示如下菜单:拓普康(中国)技术中心86-10-67802799选择选择[[交点交点]],弹出交点属性对话框,,弹出交点属性对话框,拓普康(中国)技术中心86-10-67802799按照表按照表1-11-1,输入交点(,输入交点(PT-IP1PT-IP1)的坐标数据,半径,以及缓和曲)的坐标数据,半径,以及缓和曲线参数线参数A1A1,,A2A2,然后点击,然后点击[[确定确定]]。。注意:在输入缓和曲线参数注意:在输入缓和曲线参数前,先点击两个按钮把参数前,先点击两个按钮把参数类型更改为:类型更改为:[[SpSp常数常数11]]和和[[SpSp常数常数22]]。。拓普康(中国)技术中心86-10-67802799确定后,可以看到一个交会点已经添加成功,确定后,可以看到一个交会点已经添加成功,拓普康(中国)技术中心86-10-67802799重复上述步骤增加交点,按照表重复上述步骤增加交点,按照表1-11-1,输入,输入交点(交点(PT-IP2PT-IP2););终点(终点(PT-EPPT-EP););输入完成后水平定线页面如下图所示。输入完成后水平定线页面如下图所示。拓普康(中国)技术中心86-10-678027997.点击[垂直],进入垂直定线页面。点击点击[[增加增加]],弹出纵断面属性界面,,弹出纵断面属性界面,拓普康(中国)技术中心86-10-67802799注意:桩号格式是注意:桩号格式是““百米百米””++““米米””按照表格按照表格1-31-3,输入,输入AA点的桩号、高程、曲线长度,点的桩号、高程、曲线长度,点击点击[[确定确定]];;拓普康(中国)技术中心86-10-67802799重复上述步骤,依次增加重复上述步骤,依次增加BB,,CC,,DD,,EE点的数据;点的数据;最终的纵断面页面如下所示:最终的纵断面页面如下所示:拓普康(中国)技术中心...
