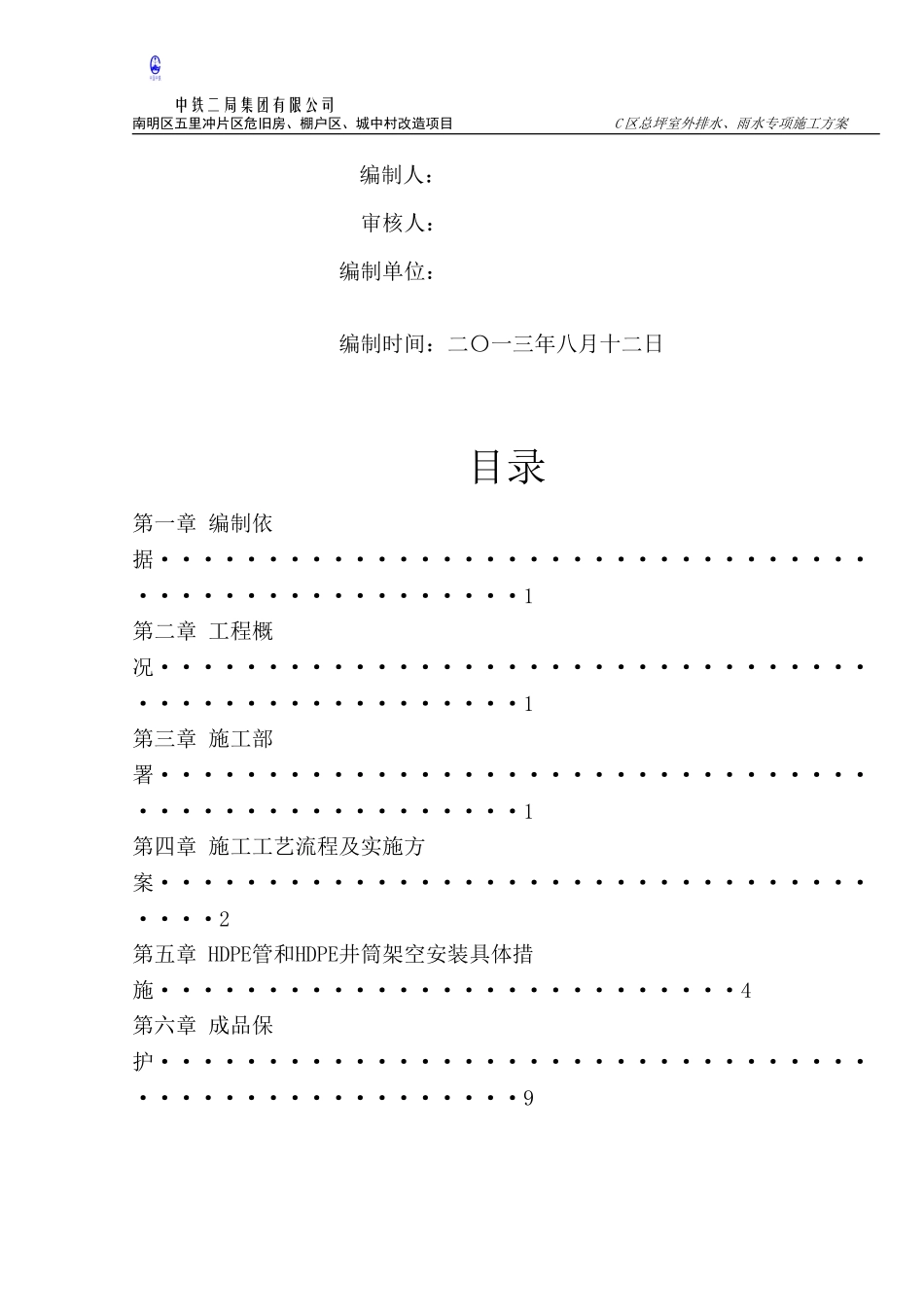

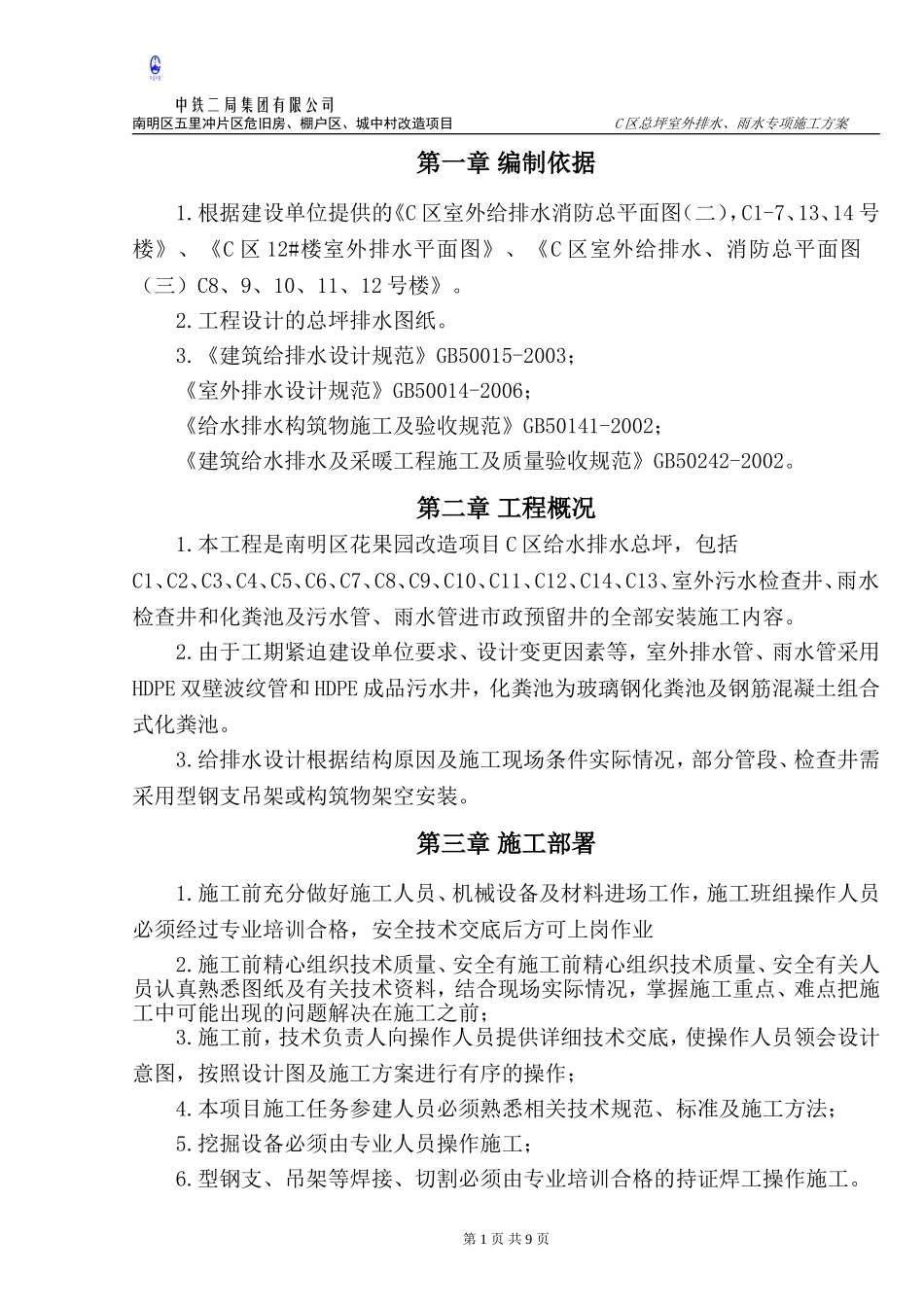

中铁二局集团有限公司南明区五里冲片区危旧房、棚户区、城中村改造项目C区总坪室外排水、雨水专项施工方案花果园项目C区室外总坪排水、雨水系统专项施工方案中铁二局集团有限公司南明区五里冲片区危旧房、棚户区、城中村改造项目C区总坪室外排水、雨水专项施工方案编制人：审核人：编制单位：编制时间：二〇一三年八月十二日目录第一章编制依据···················································1第二章工程概况···················································1第三章施工部署···················································1第四章施工工艺流程及实施方案·····································2第五章HDPE管和HDPE井筒架空安装具体措施···························4第六章成品保护···················································9第1页共9页中铁二局集团有限公司南明区五里冲片区危旧房、棚户区、城中村改造项目C区总坪室外排水、雨水专项施工方案第一章编制依据1.根据建设单位提供的《C区室外给排水消防总平面图（二），C1-7、13、14号楼》、《C区12#楼室外排水平面图》、《C区室外给排水、消防总平面图（三）C8、9、10、11、12号楼》。2.工程设计的总坪排水图纸。3.《建筑给排水设计规范》GB50015-2003；《室外排水设计规范》GB50014-2006；《给水排水构筑物施工及验收规范》GB50141-2002；《建筑给水排水及采暖工程施工及质量验收规范》GB50242-2002。第二章工程概况1.本工程是南明区花果园改造项目C区给水排水总坪，包括C1、C2、C3、C4、C5、C6、C7、C8、C9、C10、C11、C12、C14、C13、室外污水检查井、雨水检查井和化粪池及污水管、雨水管进市政预留井的全部安装施工内容。2.由于工期紧迫建设单位要求、设计变更因素等，室外排水管、雨水管采用HDPE双壁波纹管和HDPE成品污水井，化粪池为玻璃钢化粪池及钢筋混凝土组合式化粪池。3.给排水设计根据结构原因及施工现场条件实际情况，部分管段、检查井需采用型钢支吊架或构筑物架空安装。第三章施工部署1.施工前充分做好施工人员、机械设备及材料进场工作，施工班组操作人员必须经过专业培训合格，安全技术交底后方可上岗作业2.施工前精心组织技术质量、安全有施工前精心组织技术质量、安全有关人员认真熟悉图纸及有关技术资料，结合现场实际情况，掌握施工重点、难点把施工中可能出现的问题解决在施工之前；3.施工前，技术负责人向操作人员提供详细技术交底，使操作人员领会设计意图，按照设计图及施工方案进行有序的操作；4.本项目施工任务参建人员必须熟悉相关技术规范、标准及施工方法；5.挖掘设备必须由专业人员操作施工；6.型钢支、吊架等焊接、切割必须由专业培训合格的持证焊工操作施工。第2页共9页中铁二局集团有限公司南明区五里冲片区危旧房、棚户区、城中村改造项目C区总坪室外排水、雨水专项施工方案第四章施工工艺流程及实施方案一、井坑及基础1、井坑应与管沟同时开挖，并保证井座主管中心线与主干管中心线安装在同一轴线上。井坑边坡应与管沟边坡一致，放坡系数不得低于1:0.33，以保证人身安全，局部地方有土质疏松的还应做好支护措施，并不得扰动基土，否则应按《给水排水管道工程施工及验收规范》GB50268的有关规定，根据基土的土质采取补救措施。2、应保证埋地管道一侧的施工操作面宽度为D1≤500，其操作宽度为400mm；500＜D1≤1000，其操作面宽度为500mm。3、有沉沙室的雨水检查井井坑，应根据选用的规格，局部开挖，沉沙室深度，并考虑井座主管线偏置因素，偏置的坑壁应与管沟齐平。4、在地下水位较高的地区或预计施工时，应有排水、降低水位的措施。5、检查井基础敷设应按《建筑小区排水用塑料检查井》及《市政排水用塑料检查井》的相关标准，根据当地的地质情况来选择设计。通常采用中粗砂层厚...
