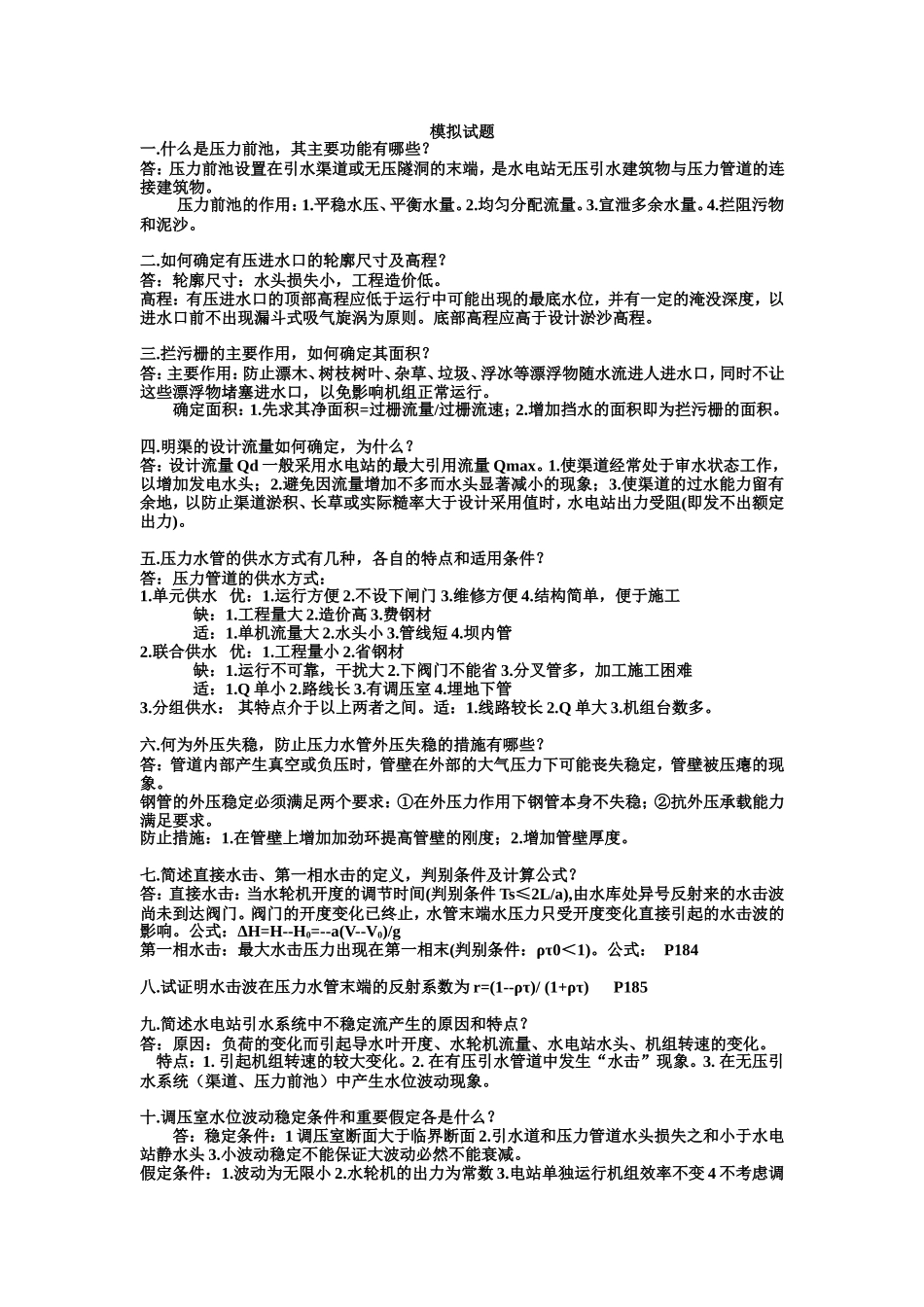

模拟试题一.什么是压力前池，其主要功能有哪些？答：压力前池设置在引水渠道或无压隧洞的末端，是水电站无压引水建筑物与压力管道的连接建筑物。压力前池的作用：1.平稳水压、平衡水量。2.均匀分配流量。3.宣泄多余水量。4.拦阻污物和泥沙。二.如何确定有压进水口的轮廓尺寸及高程？答：轮廓尺寸：水头损失小，工程造价低。高程：有压进水口的顶部高程应低于运行中可能出现的最底水位，并有一定的淹没深度，以进水口前不出现漏斗式吸气旋涡为原则。底部高程应高于设计淤沙高程。三.拦污栅的主要作用，如何确定其面积？答：主要作用：防止漂木、树枝树叶、杂草、垃圾、浮冰等漂浮物随水流进人进水口，同时不让这些漂浮物堵塞进水口，以免影响机组正常运行。确定面积：1.先求其净面积=过栅流量/过栅流速；2.增加挡水的面积即为拦污栅的面积。四.明渠的设计流量如何确定，为什么？答：设计流量Qd一般采用水电站的最大引用流量Qmax。1.使渠道经常处于审水状态工作，以增加发电水头；2.避免因流量增加不多而水头显著减小的现象；3.使渠道的过水能力留有余地，以防止渠道淤积、长草或实际糙率大于设计采用值时，水电站出力受阻(即发不出额定出力)。五.压力水管的供水方式有几种，各自的特点和适用条件？答：压力管道的供水方式：1.单元供水优：1.运行方便2.不设下闸门3.维修方便4.结构简单，便于施工缺：1.工程量大2.造价高3.费钢材适：1.单机流量大2.水头小3.管线短4.坝内管2.联合供水优：1.工程量小2.省钢材缺：1.运行不可靠，干扰大2.下阀门不能省3.分叉管多，加工施工困难适：1.Q单小2.路线长3.有调压室4.埋地下管3.分组供水：其特点介于以上两者之间。适：1.线路较长2.Q单大3.机组台数多。六.何为外压失稳，防止压力水管外压失稳的措施有哪些？答：管道内部产生真空或负压时，管壁在外部的大气压力下可能丧失稳定，管壁被压瘪的现象。钢管的外压稳定必须满足两个要求：①在外压力作用下钢管本身不失稳；②抗外压承载能力满足要求。防止措施：1.在管壁上增加加劲环提高管壁的刚度；2.增加管壁厚度。七.简述直接水击、第一相水击的定义，判别条件及计算公式？答：直接水击：当水轮机开度的调节时间(判别条件Ts≤2L/a),由水库处异号反射来的水击波尚未到达阀门。阀门的开度变化已终止，水管末端水压力只受开度变化直接引起的水击波的影响。公式：ΔH=H--H0=--a(V--V0)/g第一相水击：最大水击压力出现在第一相末(判别条件：ρτ0＜1)。公式：P184八.试证明水击波在压力水管末端的反射系数为r=(1--ρτ)/(1+ρτ)P185九.简述水电站引水系统中不稳定流产生的原因和特点？答：原因：负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化。特点：1.引起机组转速的较大变化。2.在有压引水管道中发生“水击”现象。3.在无压引水系统（渠道、压力前池）中产生水位波动现象。十.调压室水位波动稳定条件和重要假定各是什么？答：稳定条件：1调压室断面大于临界断面2.引水道和压力管道水头损失之和小于水电站静水头3.小波动稳定不能保证大波动必然不能衰减。假定条件：1.波动为无限小2.水轮机的出力为常数3.电站单独运行机组效率不变4不考虑调压室底部流速水头的影响。十一.简述水电站主厂房结构传力系统十二.简述发电机支承结构的主要类型及各自的特点？答：主要类型：1.简单圆筒式特点：优点：结构简单，施工方便，抗震抗扭性能好，刚度大。缺点：辅助设备布置不方便，检修维护不方便。2环梁主柱式特点：优点：辅助设备布置简单。缺点：刚度小，抗震抗扭性能差。3.构架式特点：（同环梁主柱式）。4.平行墙式特点：辅助设备布置简单，可不拆除发电机检修水轮机。5.矮机墩特点：优点：刚度大。缺点：费材料。6.钢机墩特点：优点：节省工期，安装方便，结构紧凑。缺点：用钢量大，防锈难。7.混凝土板墙机墩。华北水利水电学院试题纸2005～2006学年第一学期2002级水利水电工程专水电站试题一、选择题(10分，每小题1分，在选项下画横线)1.地下埋管钢衬破坏大都是由于（内压较大且钢衬强度不足，外压失稳），防止破坏的有效措施是（加厚钢衬，加钢性环）2.混流式水轮机运转特性曲线包...
