碳化硅陶瓷的烧结工艺VIP免费

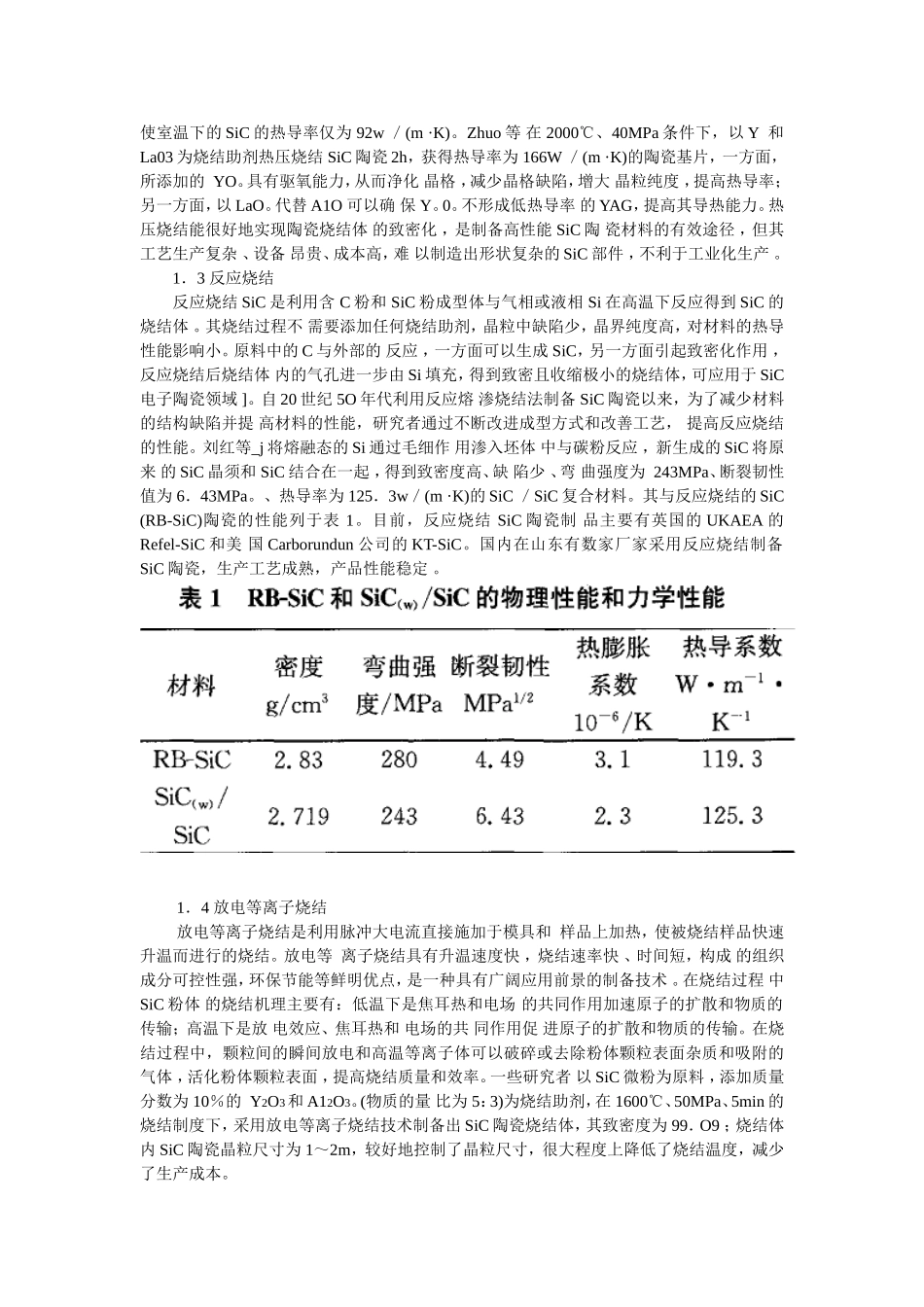

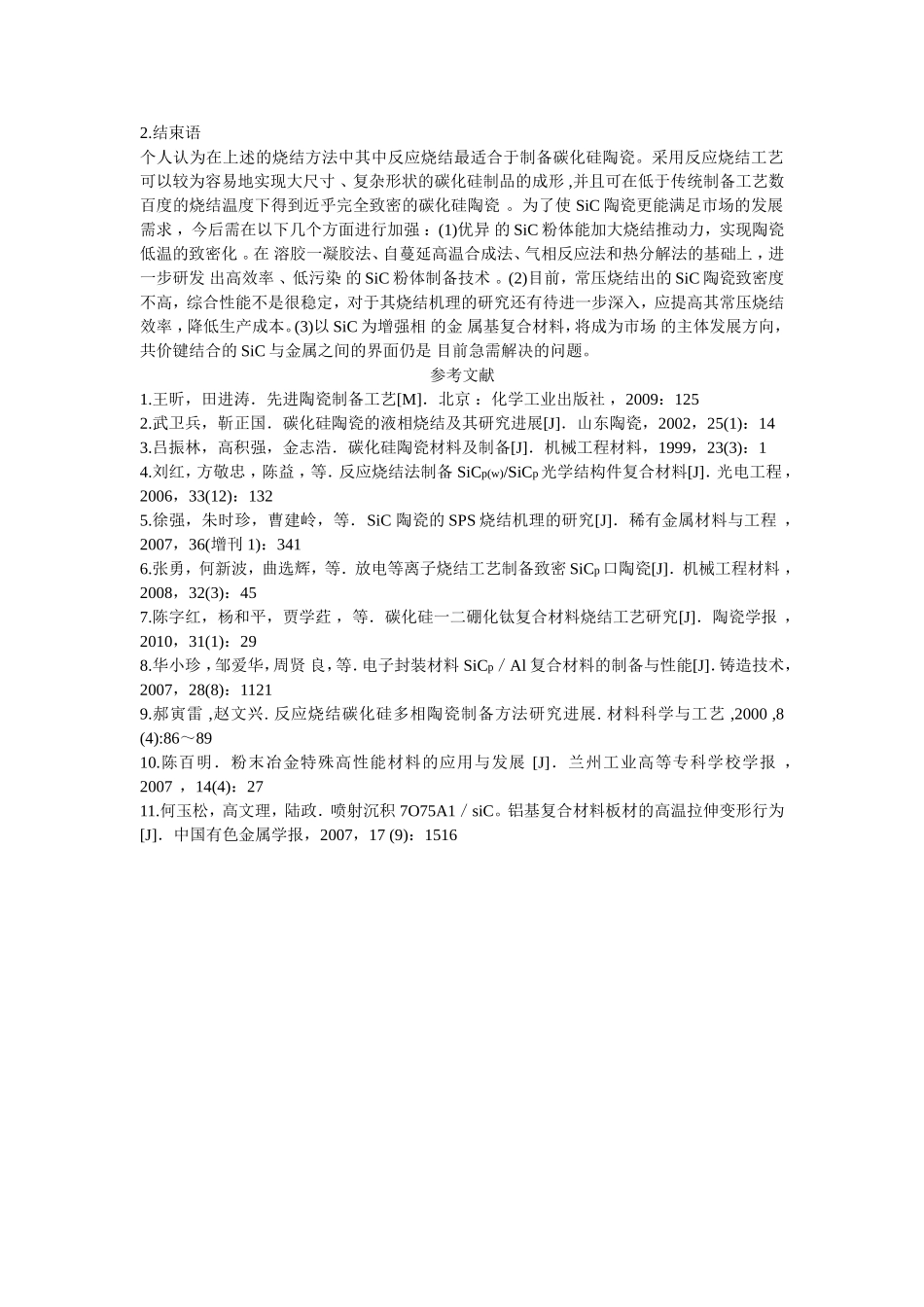

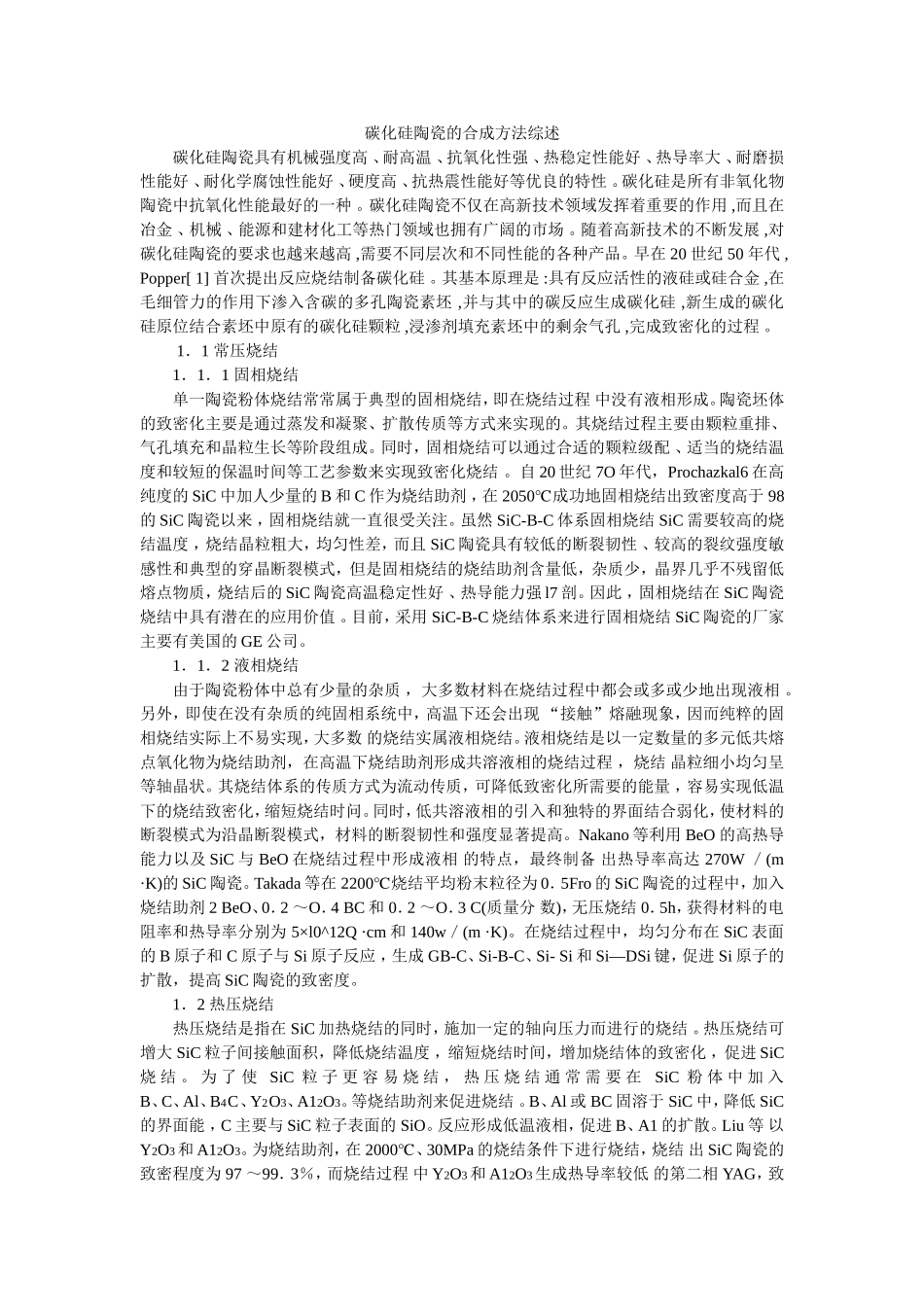

碳化硅陶瓷的合成方法综述碳化硅陶瓷具有机械强度高、耐高温、抗氧化性强、热稳定性能好、热导率大、耐磨损性能好、耐化学腐蚀性能好、硬度高、抗热震性能好等优良的特性。碳化硅是所有非氧化物陶瓷中抗氧化性能最好的一种。碳化硅陶瓷不仅在高新技术领域发挥着重要的作用,而且在冶金、机械、能源和建材化工等热门领域也拥有广阔的市场。随着高新技术的不断发展,对碳化硅陶瓷的要求也越来越高,需要不同层次和不同性能的各种产品。早在20世纪50年代,Popper[1]首次提出反应烧结制备碳化硅。其基本原理是:具有反应活性的液硅或硅合金,在毛细管力的作用下渗入含碳的多孔陶瓷素坯,并与其中的碳反应生成碳化硅,新生成的碳化硅原位结合素坯中原有的碳化硅颗粒,浸渗剂填充素坯中的剩余气孔,完成致密化的过程。1．1常压烧结1．1．1固相烧结单一陶瓷粉体烧结常常属于典型的固相烧结，即在烧结过程中没有液相形成。陶瓷坯体的致密化主要是通过蒸发和凝聚、扩散传质等方式来实现的。其烧结过程主要由颗粒重排、气孔填充和晶粒生长等阶段组成。同时，固相烧结可以通过合适的颗粒级配、适当的烧结温度和较短的保温时间等工艺参数来实现致密化烧结。自20世纪7O年代，Prochazkal6在高纯度的SiC中加人少量的B和C作为烧结助剂，在2050℃成功地固相烧结出致密度高于98的SiC陶瓷以来，固相烧结就一直很受关注。虽然SiC-B-C体系固相烧结SiC需要较高的烧结温度，烧结晶粒粗大，均匀性差，而且SiC陶瓷具有较低的断裂韧性、较高的裂纹强度敏感性和典型的穿晶断裂模式，但是固相烧结的烧结助剂含量低，杂质少，晶界几乎不残留低熔点物质，烧结后的SiC陶瓷高温稳定性好、热导能力强l7剖。因此，固相烧结在SiC陶瓷烧结中具有潜在的应用价值。目前，采用SiC-B-C烧结体系来进行固相烧结SiC陶瓷的厂家主要有美国的GE公司。1．1．2液相烧结由于陶瓷粉体中总有少量的杂质，大多数材料在烧结过程中都会或多或少地出现液相。另外，即使在没有杂质的纯固相系统中，高温下还会出现“接触”熔融现象，因而纯粹的固相烧结实际上不易实现，大多数的烧结实属液相烧结。液相烧结是以一定数量的多元低共熔点氧化物为烧结助剂，在高温下烧结助剂形成共溶液相的烧结过程，烧结晶粒细小均匀呈等轴晶状。其烧结体系的传质方式为流动传质，可降低致密化所需要的能量，容易实现低温下的烧结致密化，缩短烧结时问。同时，低共溶液相的引入和独特的界面结合弱化，使材料的断裂模式为沿晶断裂模式，材料的断裂韧性和强度显著提高。Nakano等利用BeO的高热导能力以及SiC与BeO在烧结过程中形成液相的特点，最终制备出热导率高达270W／(m·K)的SiC陶瓷。Takada等在2200℃烧结平均粉末粒径为0．5Fro的SiC陶瓷的过程中，加入烧结助剂2BeO、0．2～O．4BC和0．2～O．3C(质量分数)，无压烧结0．5h，获得材料的电阻率和热导率分别为5×l0^12Q·cm和140w／(m·K)。在烧结过程中，均匀分布在SiC表面的B原子和C原子与Si原子反应，生成GB-C、Si-B-C、Si-Si和Si—DSi键，促进Si原子的扩散，提高SiC陶瓷的致密度。1．2热压烧结热压烧结是指在SiC加热烧结的同时，施加一定的轴向压力而进行的烧结。热压烧结可增大SiC粒子间接触面积，降低烧结温度，缩短烧结时间，增加烧结体的致密化，促进SiC烧结。为了使SiC粒子更容易烧结，热压烧结通常需要在SiC粉体中加入B、C、Al、B4C、Y2O3、A12O3。等烧结助剂来促进烧结。B、Al或BC固溶于SiC中，降低SiC的界面能，C主要与SiC粒子表面的SiO。反应形成低温液相，促进B、A1的扩散。Liu等以Y2O3和A12O3。为烧结助剂，在2000℃、30MPa的烧结条件下进行烧结，烧结出SiC陶瓷的致密程度为97～99．3％，而烧结过程中Y2O3和A12O3生成热导率较低的第二相YAG，致使室温下的SiC的热导率仅为92w／(m·K)。Zhuo等在2000℃、40MPa条件下，以Y和La03为烧结助剂热压烧结SiC陶瓷2h，获得热导率为166W／(m·K)的陶瓷基片，一方面，所添加的YO。具有驱氧能力，从而净化晶格，减少晶格缺陷，增大晶粒纯度，提高热导率；另一方面，以LaO。代替A1O可以确保Y。0。不形成低热导率的YAG，提高其导热能力。热压烧结能很好地实现陶瓷烧结体的致...
