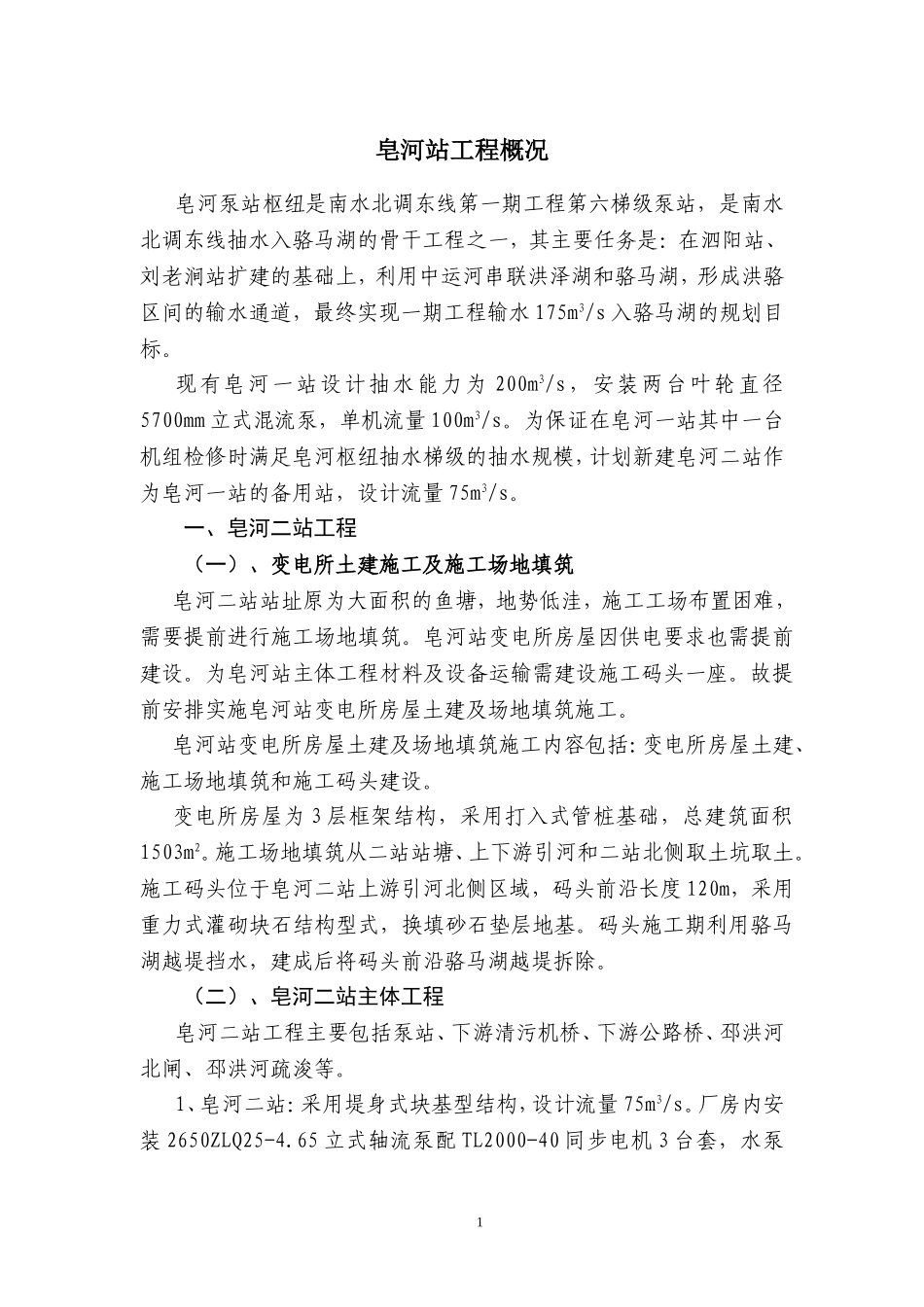

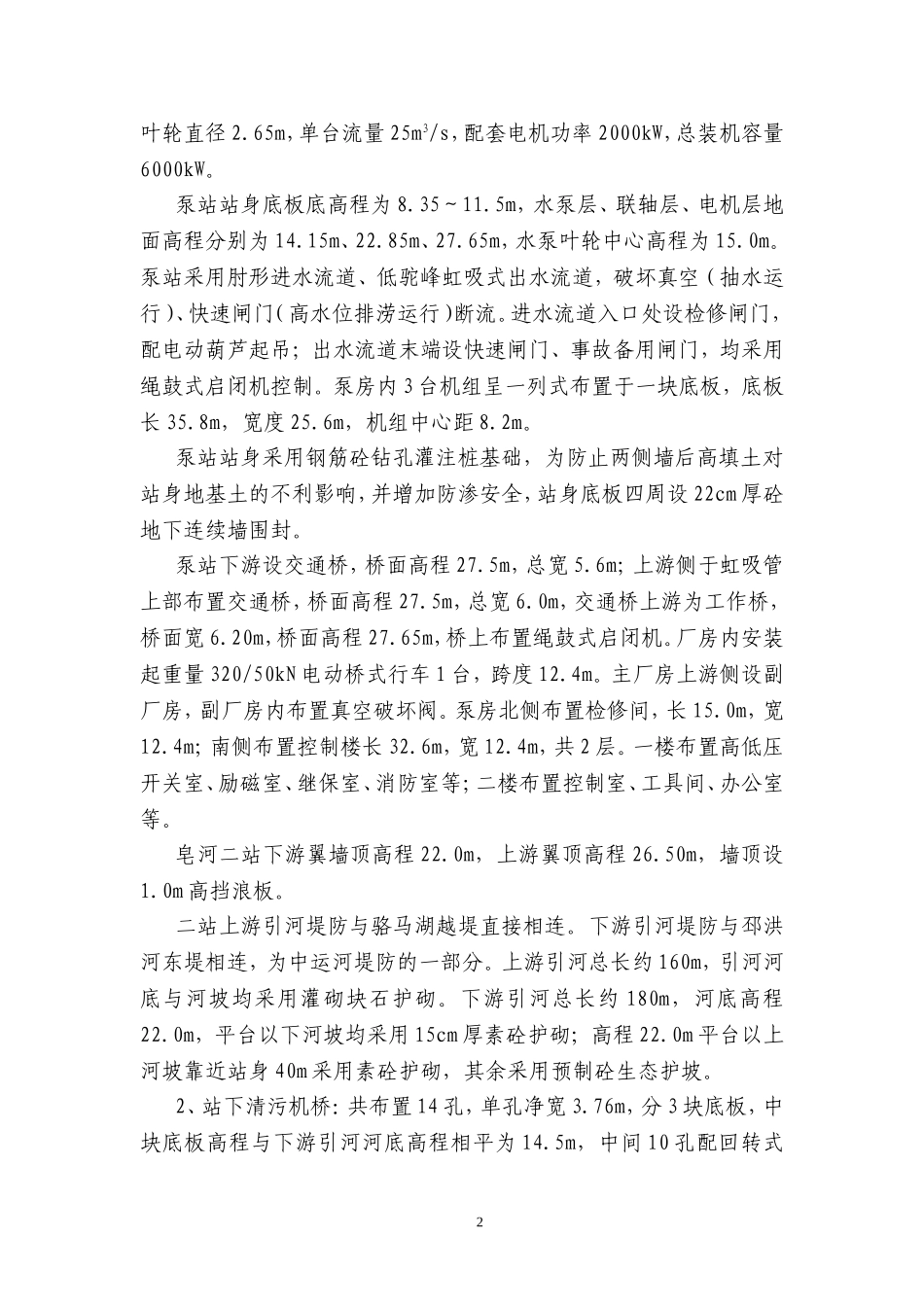

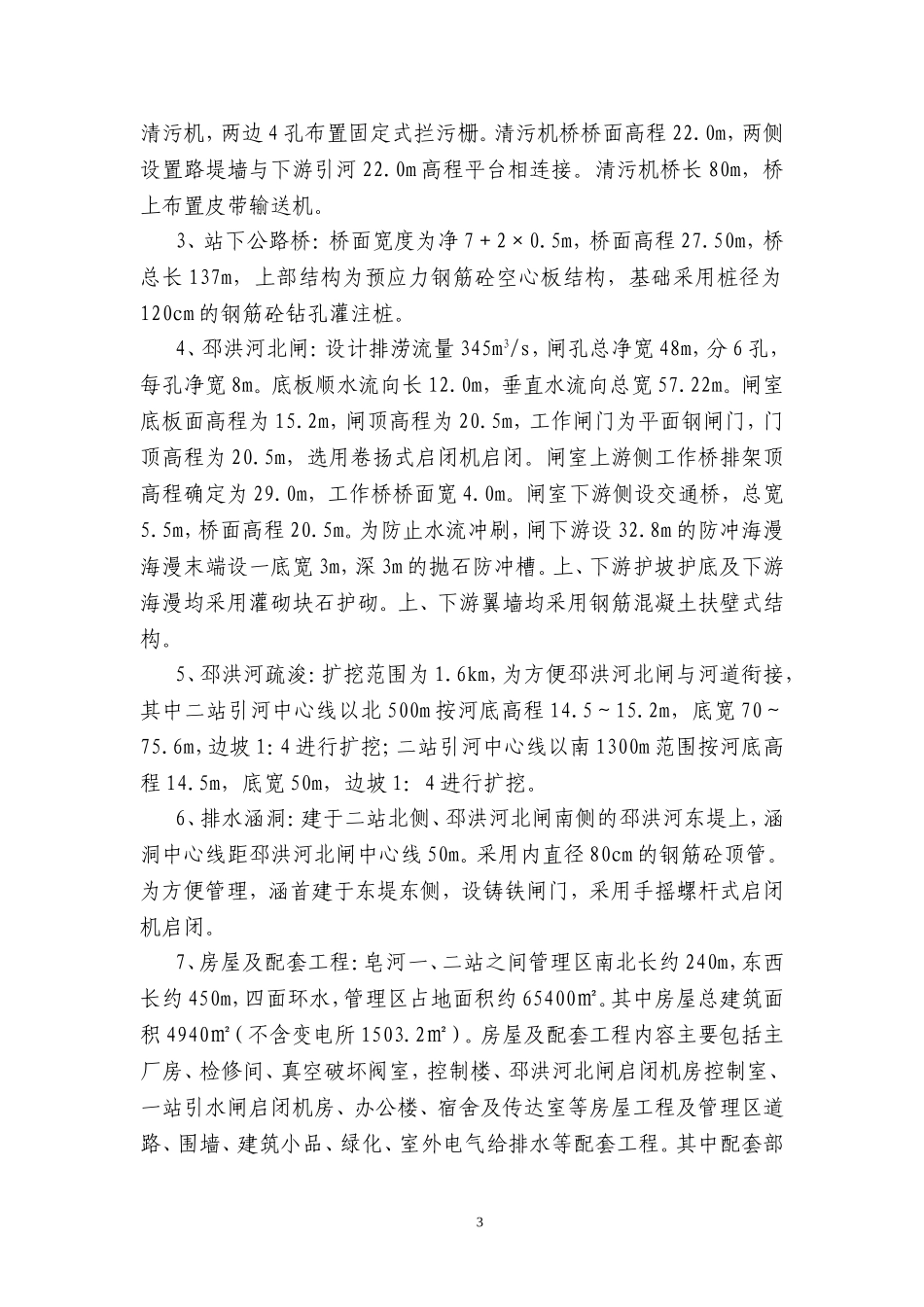

皂河站工程概况皂河泵站枢纽是南水北调东线第一期工程第六梯级泵站，是南水北调东线抽水入骆马湖的骨干工程之一，其主要任务是：在泗阳站、刘老涧站扩建的基础上，利用中运河串联洪泽湖和骆马湖，形成洪骆区间的输水通道，最终实现一期工程输水175m3/s入骆马湖的规划目标。现有皂河一站设计抽水能力为200m3/s，安装两台叶轮直径5700mm立式混流泵，单机流量100m3/s。为保证在皂河一站其中一台机组检修时满足皂河枢纽抽水梯级的抽水规模，计划新建皂河二站作为皂河一站的备用站，设计流量75m3/s。一、皂河二站工程（一）、变电所土建施工及施工场地填筑皂河二站站址原为大面积的鱼塘，地势低洼，施工工场布置困难，需要提前进行施工场地填筑。皂河站变电所房屋因供电要求也需提前建设。为皂河站主体工程材料及设备运输需建设施工码头一座。故提前安排实施皂河站变电所房屋土建及场地填筑施工。皂河站变电所房屋土建及场地填筑施工内容包括：变电所房屋土建、施工场地填筑和施工码头建设。变电所房屋为3层框架结构，采用打入式管桩基础，总建筑面积1503m2。施工场地填筑从二站站塘、上下游引河和二站北侧取土坑取土。施工码头位于皂河二站上游引河北侧区域，码头前沿长度120m，采用重力式灌砌块石结构型式，换填砂石垫层地基。码头施工期利用骆马湖越堤挡水，建成后将码头前沿骆马湖越堤拆除。（二）、皂河二站主体工程皂河二站工程主要包括泵站、下游清污机桥、下游公路桥、邳洪河北闸、邳洪河疏浚等。1、皂河二站：采用堤身式块基型结构，设计流量75m3/s。厂房内安装2650ZLQ25-4.65立式轴流泵配TL2000-40同步电机3台套，水泵1叶轮直径2.65m，单台流量25m3/s，配套电机功率2000kW，总装机容量6000kW。泵站站身底板底高程为8.35～11.5m，水泵层、联轴层、电机层地面高程分别为14.15m、22.85m、27.65m，水泵叶轮中心高程为15.0m。泵站采用肘形进水流道、低驼峰虹吸式出水流道，破坏真空（抽水运行）、快速闸门（高水位排涝运行）断流。进水流道入口处设检修闸门，配电动葫芦起吊；出水流道末端设快速闸门、事故备用闸门，均采用绳鼓式启闭机控制。泵房内3台机组呈一列式布置于一块底板，底板长35.8m，宽度25.6m，机组中心距8.2m。泵站站身采用钢筋砼钻孔灌注桩基础，为防止两侧墙后高填土对站身地基土的不利影响，并增加防渗安全，站身底板四周设22cm厚砼地下连续墙围封。泵站下游设交通桥，桥面高程27.5m，总宽5.6m；上游侧于虹吸管上部布置交通桥，桥面高程27.5m，总宽6.0m，交通桥上游为工作桥，桥面宽6.20m，桥面高程27.65m，桥上布置绳鼓式启闭机。厂房内安装起重量320/50kN电动桥式行车1台，跨度12.4m。主厂房上游侧设副厂房，副厂房内布置真空破坏阀。泵房北侧布置检修间，长15.0m，宽12.4m；南侧布置控制楼长32.6m，宽12.4m，共2层。一楼布置高低压开关室、励磁室、继保室、消防室等；二楼布置控制室、工具间、办公室等。皂河二站下游翼墙顶高程22.0m，上游翼顶高程26.50m，墙顶设1.0m高挡浪板。二站上游引河堤防与骆马湖越堤直接相连。下游引河堤防与邳洪河东堤相连，为中运河堤防的一部分。上游引河总长约160m，引河河底与河坡均采用灌砌块石护砌。下游引河总长约180m，河底高程22.0m，平台以下河坡均采用15cm厚素砼护砌；高程22.0m平台以上河坡靠近站身40m采用素砼护砌，其余采用预制砼生态护坡。2、站下清污机桥：共布置14孔，单孔净宽3.76m，分3块底板，中块底板高程与下游引河河底高程相平为14.5m，中间10孔配回转式2清污机，两边4孔布置固定式拦污栅。清污机桥桥面高程22.0m，两侧设置路堤墙与下游引河22.0m高程平台相连接。清污机桥长80m，桥上布置皮带输送机。3、站下公路桥：桥面宽度为净7＋2×0.5m，桥面高程27.50m，桥总长137m，上部结构为预应力钢筋砼空心板结构，基础采用桩径为120cm的钢筋砼钻孔灌注桩。4、邳洪河北闸：设计排涝流量345m3/s，闸孔总净宽48m，分6孔，每孔净宽8m。底板顺水流向长12.0m，垂直水流向总宽57.22m。闸室底板面高程为15.2m，闸顶高程为20.5m，工作闸门为平面钢闸门，门顶高程为20.5m，选用卷扬式启闭机启闭。闸室上游侧工作桥排架顶高...
