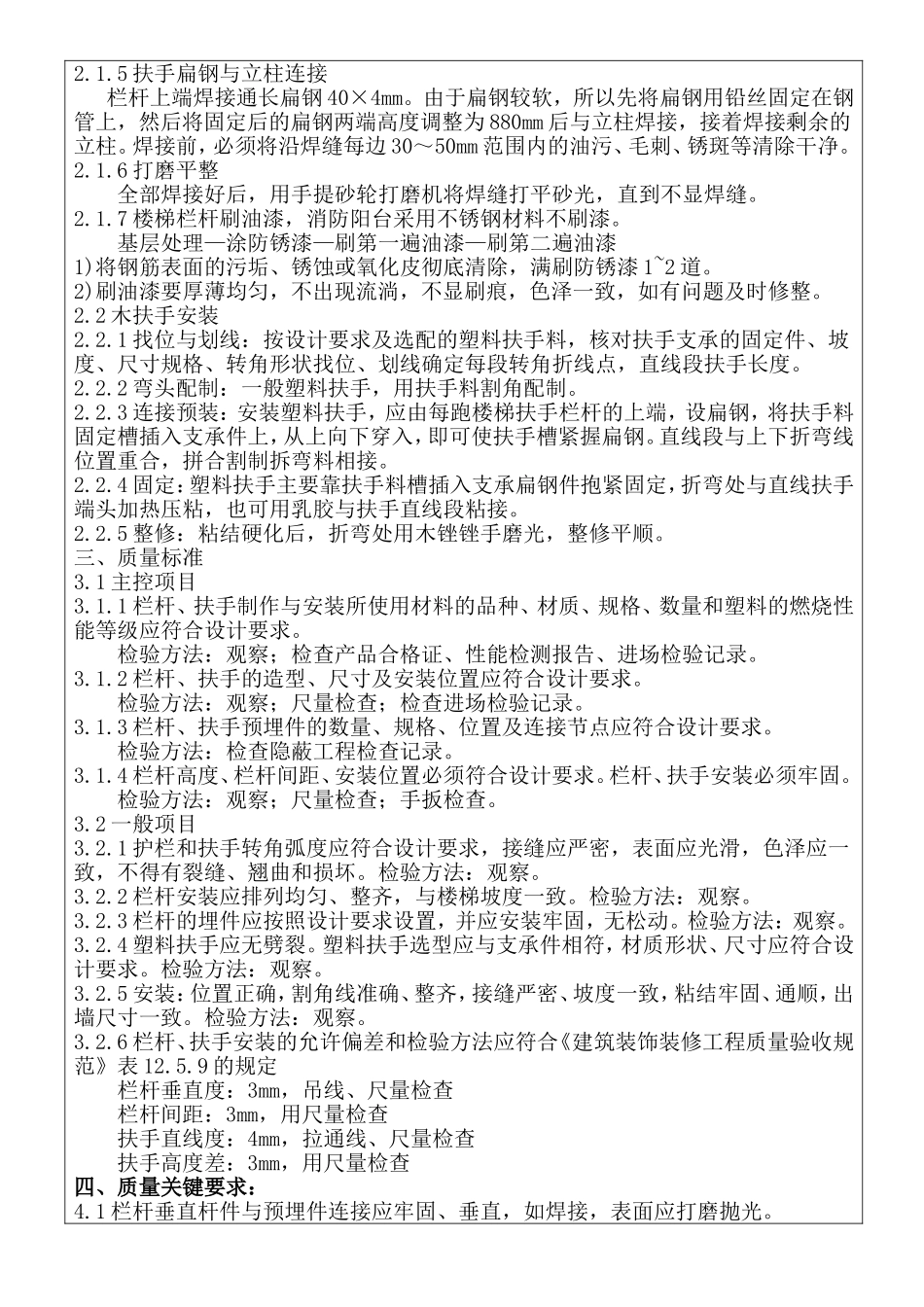

楼梯栏杆制作安装技术交底记录工程名称金华路保障房性住房项目北地块施工单位青岛平建建筑安装股份有限公司交底部位1-7号楼装饰装修工程工序名称楼梯扶手交底提要:楼梯扶手施工工艺及质量要求一、施工准备1.1材料要求:根据建筑总说明:室内楼梯钢栏杆、扶手、踏步防滑条选用L96J401图集做法楼梯配件第6页T-5,扶手高度900mm,顶层水平段高度为1100mm,栏杆间距≤110mm。成品木扶手断面形式、规格尺寸及色彩按设计要求选用,进场要有厂家出厂合格证,扶手及胶粘剂产品甲醛含量应符合国家现行标准的有关规定。栏杆中间长度为620mmф32钢管、壁厚3mm,钢管两端为长度130mm长ф16圆钢,ф32钢管与ф16圆钢用ф4筋塞紧衬焊,缝隙用腻子填平磨光并刷油漆两度。栏杆上端通长扁钢40×4mm,预埋件为膨胀螺栓。消防阳台栏杆间距≤110mm,护栏背衬厚度不小于5mm钢化玻璃;栏杆竖向间距≤110mm,栏杆上部横管采用40×40×3不锈钢管,立管采用ф22×2不锈钢管,立杆≤1200mm设置一个固定点、用40×20×2不锈钢角码与立柱满焊、80×8膨胀螺栓打入阳台上表面固定。1.2技术准备:熟悉施工图纸、施工规范、图集等要求。1.3主要机具:1.3.1电动机具:手提电钻、小台锯、小型电焊机、三芯电缆。1.3.2手动工具:木锯、窄条锯;斧子、羊角锤、扁铲、钢锉、方尺、割角尺、卡子等。1.3.3作业条件:主体结构施工完可进行栏杆立柱施工,栏杆扶手及油漆工程待楼梯间墙面、楼梯踏板等抹灰全部完成后施工。二、施工工艺工艺流程:基层处理→安装预埋件→放线→安装立柱→护栏、扶手与立柱连接→打磨抛光2.1划线定点2.1.1预埋件设计标高、位置、数量须符合设计及安装要求,并经防腐防锈处理。埋件不符要求时,应及时采取有效措施,增补埋件。2.1.2安装预埋件(后加埋件)栏杆预埋件的安装采用后加埋件做法,其做法是采用膨胀螺栓与钢板来制作后置连接件,先在踏步上放线,确定立柱固定点的位置,然后在楼梯面上用冲击钻钻孔,再安装膨胀螺栓,螺栓保持足够的长度,在螺栓定位以后,将螺栓拧紧同时将螺母与螺杆间焊死,防止螺母与钢板松动。2.1.3放线由于上述后加埋件施工,有可能产生误差,因此,在立柱安装之前,应重新放线,以确定埋板位置与焊接立杆的准确性,如有偏差,及时修正。应保证立柱全部座落在钢板上,并且四周能够焊接。2.1.4安装立柱栏杆安装应按要求及施工墨线从起步处向上的顺序进行。焊接立柱时,需双人配合,一个扶住立柱使其保持垂直,在焊接时不能晃动,另一人施焊,要四周施焊,并应符合焊接规范。安装后的钢筋立柱高度为880mm高,保证踏步饰面及楼梯扶手安装完后高度为900mm(扶手断面高度55mm,楼梯踏步饰面35mm)。2.1.5扶手扁钢与立柱连接栏杆上端焊接通长扁钢40×4mm。由于扁钢较软,所以先将扁钢用铅丝固定在钢管上,然后将固定后的扁钢两端高度调整为880mm后与立柱焊接,接着焊接剩余的立柱。焊接前,必须将沿焊缝每边30~50mm范围内的油污、毛刺、锈斑等清除干净。2.1.6打磨平整全部焊接好后,用手提砂轮打磨机将焊缝打平砂光,直到不显焊缝。2.1.7楼梯栏杆刷油漆,消防阳台采用不锈钢材料不刷漆。基层处理—涂防锈漆—刷第一遍油漆—刷第二遍油漆1)将钢筋表面的污垢、锈蚀或氧化皮彻底清除,满刷防锈漆1~2道。2)刷油漆要厚薄均匀,不出现流淌,不显刷痕,色泽一致,如有问题及时修整。2.2木扶手安装2.2.1找位与划线:按设计要求及选配的塑料扶手料,核对扶手支承的固定件、坡度、尺寸规格、转角形状找位、划线确定每段转角折线点,直线段扶手长度。2.2.2弯头配制:一般塑料扶手,用扶手料割角配制。2.2.3连接预装:安装塑料扶手,应由每跑楼梯扶手栏杆的上端,设扁钢,将扶手料固定槽插入支承件上,从上向下穿入,即可使扶手槽紧握扁钢。直线段与上下折弯线位置重合,拼合割制拆弯料相接。2.2.4固定:塑料扶手主要靠扶手料槽插入支承扁钢件抱紧固定,折弯处与直线扶手端头加热压粘,也可用乳胶与扶手直线段粘接。2.2.5整修:粘结硬化后,折弯处用木锉锉手磨光,整修平顺。三、质量标准3.1主控项目3.1.1栏杆、扶手制作与安装所使用材料的品种、材质、规格、数量和塑料的燃烧性能...
