人行景观桥栏杆制作安装VIP免费

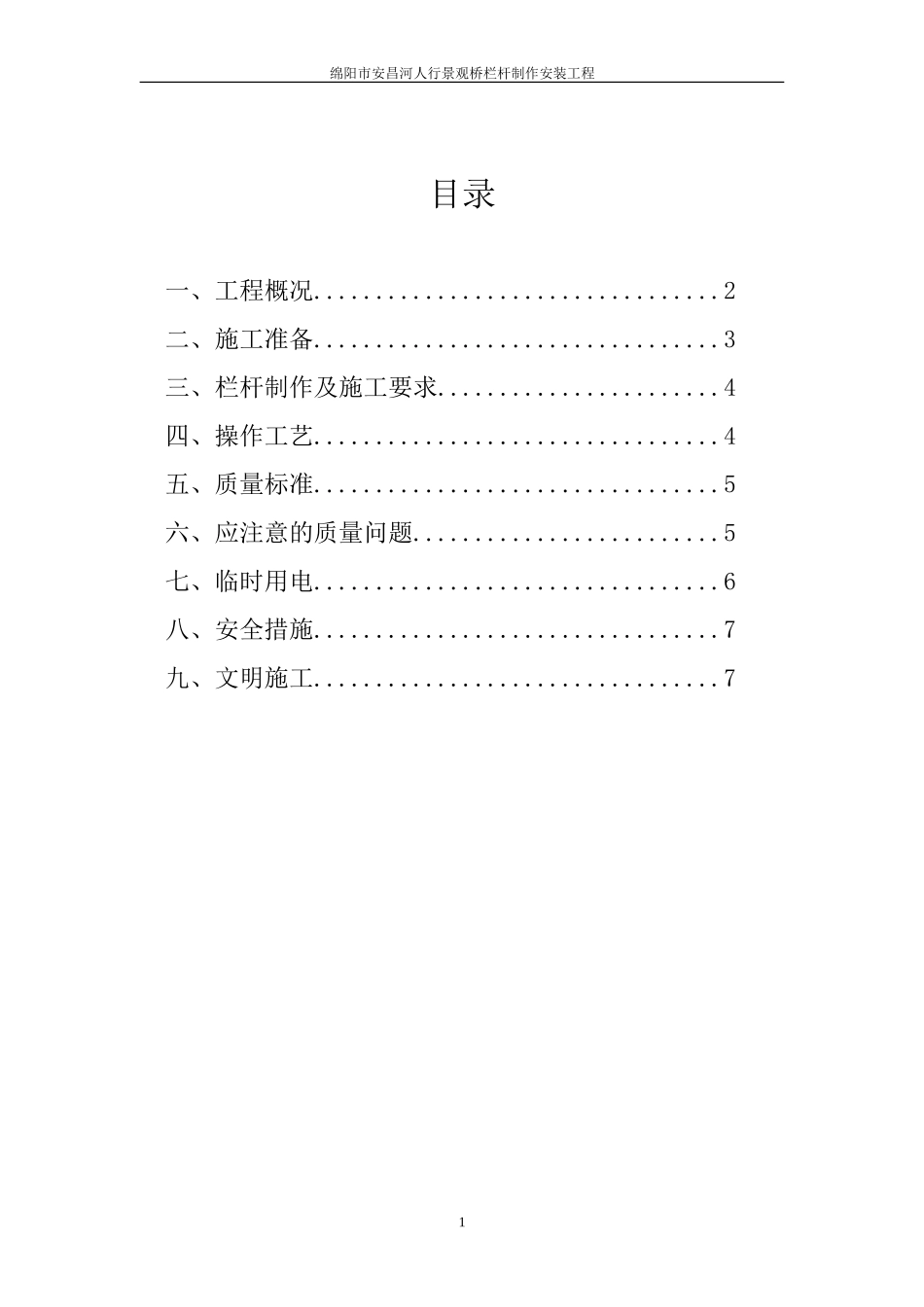

1绵阳市安昌河人行景观桥栏杆制作安装工程目录一、工程概况.................................2二、施工准备.................................3三、栏杆制作及施工要求.......................4四、操作工艺.................................4五、质量标准.................................5六、应注意的质量问题.........................5七、临时用电.................................6八、安全措施.................................7九、文明施工.................................72绵阳市安昌河人行景观桥栏杆制作安装工程绵阳市安昌河人行景观桥栏杆制作安装施工方案一、工程概况1、项目背景绵阳市安昌河人行景观桥是御营坝片区连接百盛广场横跨安昌河人行桥，其建成后将大大方便两岸居民的生产、生活，是连接两岸的重要交通线，也将成为绵阳科技城的一道重要风景线。本桥位于双马大桥上游约400米处跨越安昌河，为人行景观桥，桥位处河道宽约200米。桥梁采用结构形式为28+50+100+50+28=256米预应力混凝土梁拱组合体系桥；桥宽5米，桥面顶点标高为468.30米。2、设计依据及规范2.1、设计依据1、林同棪国际工程咨询（中国）有限公司与甲方签订的建设工程设计合同。2、御营坝片区地形平面图。3、《御营坝片区连接百盛广场横跨安昌河人行景观桥工程地质勘察报告》。（四川省绵阳川西北地质工程勘察院）。4、《绵阳市御营坝人行桥行洪论证与河势稳定评价报告》5、绵阳市城市重点工程建设指挥部关于安昌河人行景观桥后续工程深化设计的函（2012年6月29号）2.2、设计规范及参考规范⑴、《城市桥梁设计规范》（CJJ11-2011）⑵、《城市人行天桥与人行地道技术规范》（CJJ69-95）⑶、《公路桥涵设计通用规范》（JTGD60-2004）⑷、《公路钢筋混凝土及预应力混泥土桥涵设计规范》（JTGD62-2004）⑸、《混凝土结构耐久性设计规范》（GB/T50476-2008）3绵阳市安昌河人行景观桥栏杆制作安装工程⑹、《公路桥梁抗震设计细则》（JTG/TB02-01-2008)⑺、《公路桥涵施工技术规范》（JTG/TF50-2011)⑻、《钢筋机械连接通用技术规程》（JGJ107-2003/J257-2003）⑼、《钢筋剥肋滚轧直螺纹连接技术规程》（DB50/5027-2004）⑽、《钢筋焊接及验收规程》（JGJ18-2003/J253-2003）⑾、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）⑿、《公路与桥梁专用设备及材料标准编制》3、桥梁栏杆设计要点从安全的角度出发，人行栏杆全部用钢构件做成竖向。为和桥梁整体色彩相搭配，栏杆主题色彩也选用白色。栏杆、立柱等均为预制，施工中分节组装，立柱通过预留钢板与基础钢板焊接；栏杆通过套管与立柱连接，标准段每隔2m留10mm伸缩缝。4、施工时严格遵守中华人民共和国交通运输部颁标准《公路桥涵设计通用规范》、《公路工程质量检验评定标准》及住房和城乡建设部颁标准《市政桥梁工程质量检验评定标准》有关要求外，尚应注意：施工应确保文明施工，消除对当地居民生活及环境带来的不利影响。5、其他注意事项施工过程中如发现未详之处按如下原则处理：及时向建设项目参与各方及行政主管部门上报。二、施工准备1、材料及主要机具：⑴、栏杆、望柱等均为厂制成品。主要规格为：Φ76x2mm圆管、Φ14x2mm圆管、Φ25x2mm圆管、□50x30x2mm矩管、8mm厚立柱钢板、45x90x2.5mm钢立柱。其它按设计要求选用，必须有质量证明书。⑵、不锈钢焊条：其型号按设计要求选用，必须有质量证明书。⑶、栏杆预埋钢板采用200*200*10mm工厂预制成品件。⑷、主要机具：柴油发电机、氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。2、作业条件：⑴、熟悉图纸，做栏杆施工工艺技术交底。⑵、施工前检查电焊工合格证有效期限，证明焊工所能承担的焊接工作。4绵阳市安昌河人行景观桥栏杆制作安装工程⑶、施工环境已能满足栏杆施工的需要。三、栏杆制作及施工要求1.原材要求本工程所使用的钢管均为厂制成品件，严格按照施工图设计要求定制。原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。制作栏杆、扶手的原材料，应有出厂质量合格证或实验报告。2.制作、加工所有栏杆焊接在工厂完成。栏...
