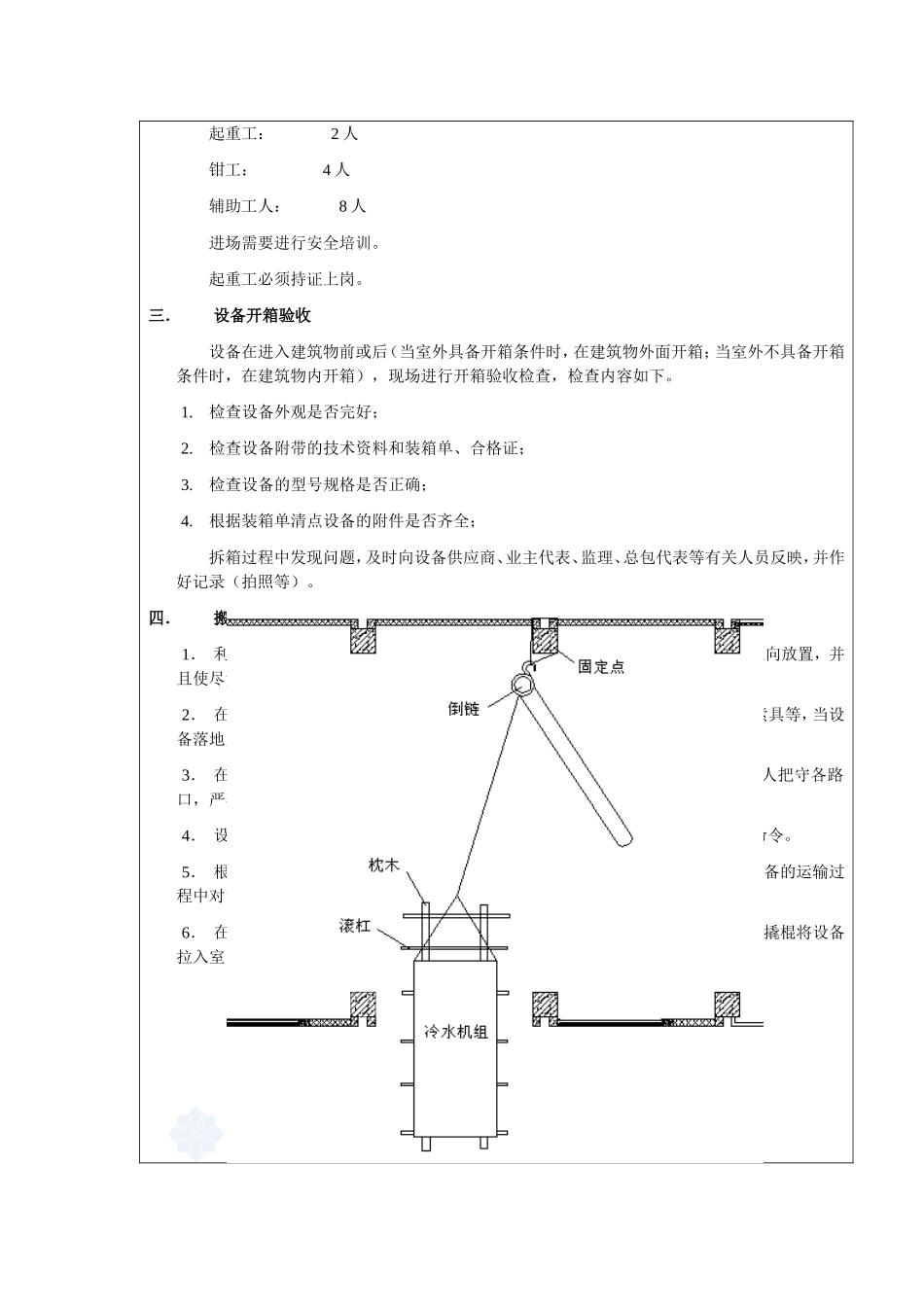

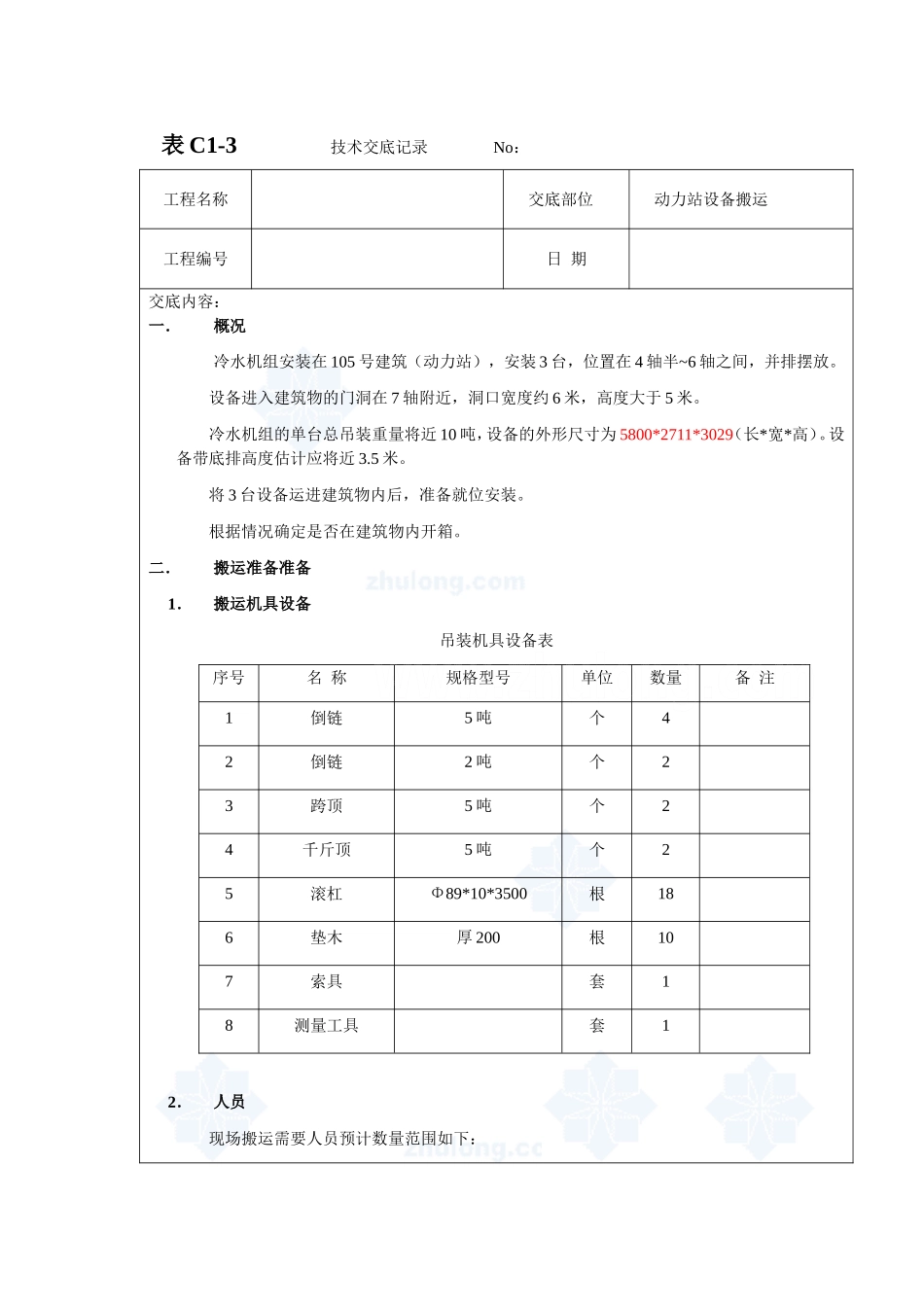

表C1-3技术交底记录No：工程名称交底部位动力站设备搬运工程编号日期交底内容：一．概况冷水机组安装在105号建筑（动力站），安装3台，位置在4轴半~6轴之间，并排摆放。设备进入建筑物的门洞在7轴附近，洞口宽度约6米，高度大于5米。冷水机组的单台总吊装重量将近10吨，设备的外形尺寸为5800*2711*3029（长*宽*高）。设备带底排高度估计应将近3.5米。将3台设备运进建筑物内后，准备就位安装。根据情况确定是否在建筑物内开箱。二．搬运准备准备1．搬运机具设备吊装机具设备表序号名称规格型号单位数量备注1倒链5吨个42倒链2吨个23跨顶5吨个24千斤顶5吨个25滚杠Φ89*10*3500根186垫木厚200根107索具套18测量工具套12．人员现场搬运需要人员预计数量范围如下：起重工：2人钳工：4人辅助工人：8人进场需要进行安全培训。起重工必须持证上岗。三．设备开箱验收设备在进入建筑物前或后（当室外具备开箱条件时，在建筑物外面开箱；当室外不具备开箱条件时，在建筑物内开箱），现场进行开箱验收检查，检查内容如下。1.检查设备外观是否完好；2.检查设备附带的技术资料和装箱单、合格证；3.检查设备的型号规格是否正确；4.根据装箱单清点设备的附件是否齐全；拆箱过程中发现问题，及时向设备供应商、业主代表、监理、总包代表等有关人员反映，并作好记录（拍照等）。四．搬运1．利用卸车的吊车，在卸货的同时将设备吊放在设备进入建筑物的预留口处，纵向放置，并且使尽量多的部分放在建筑物内。2．在卸车前，应做好水平位移的一切准备，铺好枕木以及滚杠，并安装好倒链及索具等，当设备落地后，及时将其水平移动到建筑物内适当的位置。3．在设备运输全过程都应受到严格的监控，施工现场周围设置警戒带，并设专人把守各路口，严禁行人经过。安全人员对吊装过程进行严格的监视。4．设备运输过程由专人统一指挥，手势和口令清晰明确，其他人员严禁发任何命令。5．根据设备安装说明书的要求位置固定索具，并作好设备的保护措施，避免在设备的运输过程中对设备造成损坏。6．在设备放下前，准备好枕木和滚杠，然后将设备放于滚杠上，再利用倒链配合撬棍将设备拉入室内，见下面示意图。水平移动方式示意图7．设备在运进过程中，利用跨顶配合撬棍对滚杠进行调整，控制冷水机组的行进方向。8．如果在室内开箱时，当3台冷水机组都运进建筑物内后，进行开箱验收。当验收合格后，即可进行设备就位准备工作。五．设备就位及调整1．设备就位前应对设备进行复核，并确定准确的安装位置，作好标记。2．利用倒链、枕木、滚杠、撬棍等工具配合，平移运动；利用跨顶对设备进行局部垂直提升，将设备移动至设备基础上正确的位置。必要时可使用千斤顶对设备进行微量水平移动的调整，调整过程中千斤顶与设备的接触面应加垫木板或其它软质材料进行保护，防止破坏设备的外表面涂敷层。3．当设备位置基本正确时，方可拆除设备底排。4．对设备位置进行精确调整，确保设备的位置符合设计要求。5．根据设备安装说明书的要求，以及在设备供应商技术人员的指导下，对设备的水平进行调整。6．在设备供应商技术人员的指导下，配合供应商安装人员对证确就位的设备进行固定。7．经质量检验人员验收合格，设备就位及固定工作完成。六．安全保障措施1．进入施工现场的所有人员必须配戴安全防护用品，包括安全帽、防护手套等。2．设备搬运施工现场需拉设安全警示带，并设专人对路口进行保守，严禁非施工人员进入设备运输作业区域。3．特殊工种必须有从业资格，严禁特殊工作无证上岗。4．搬运过程由安全员进行监控，发现违章作业或存在安全隐患要及时指出，及时制止，避免发生安全事故。接交人：技术负责人：交底人：
