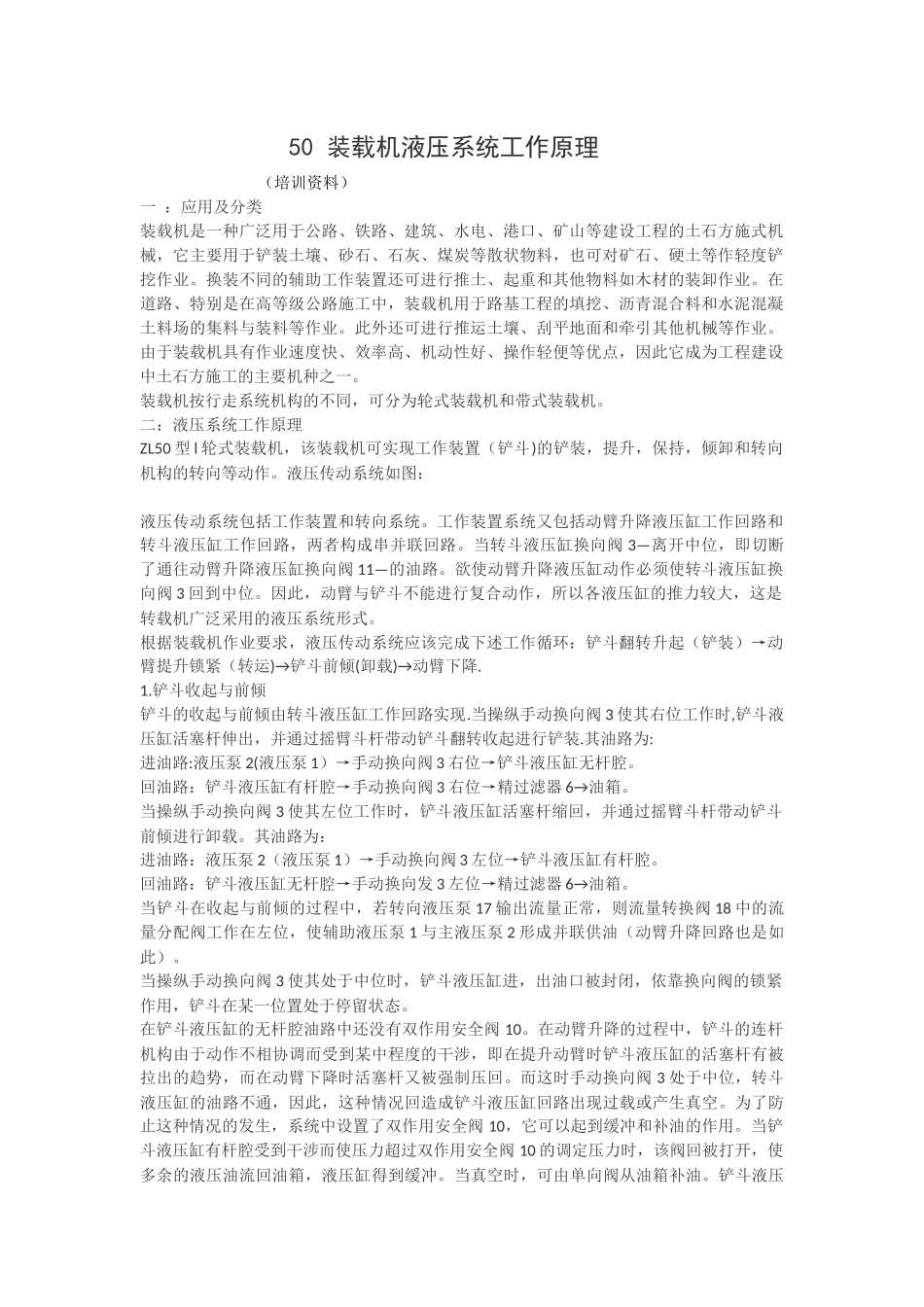

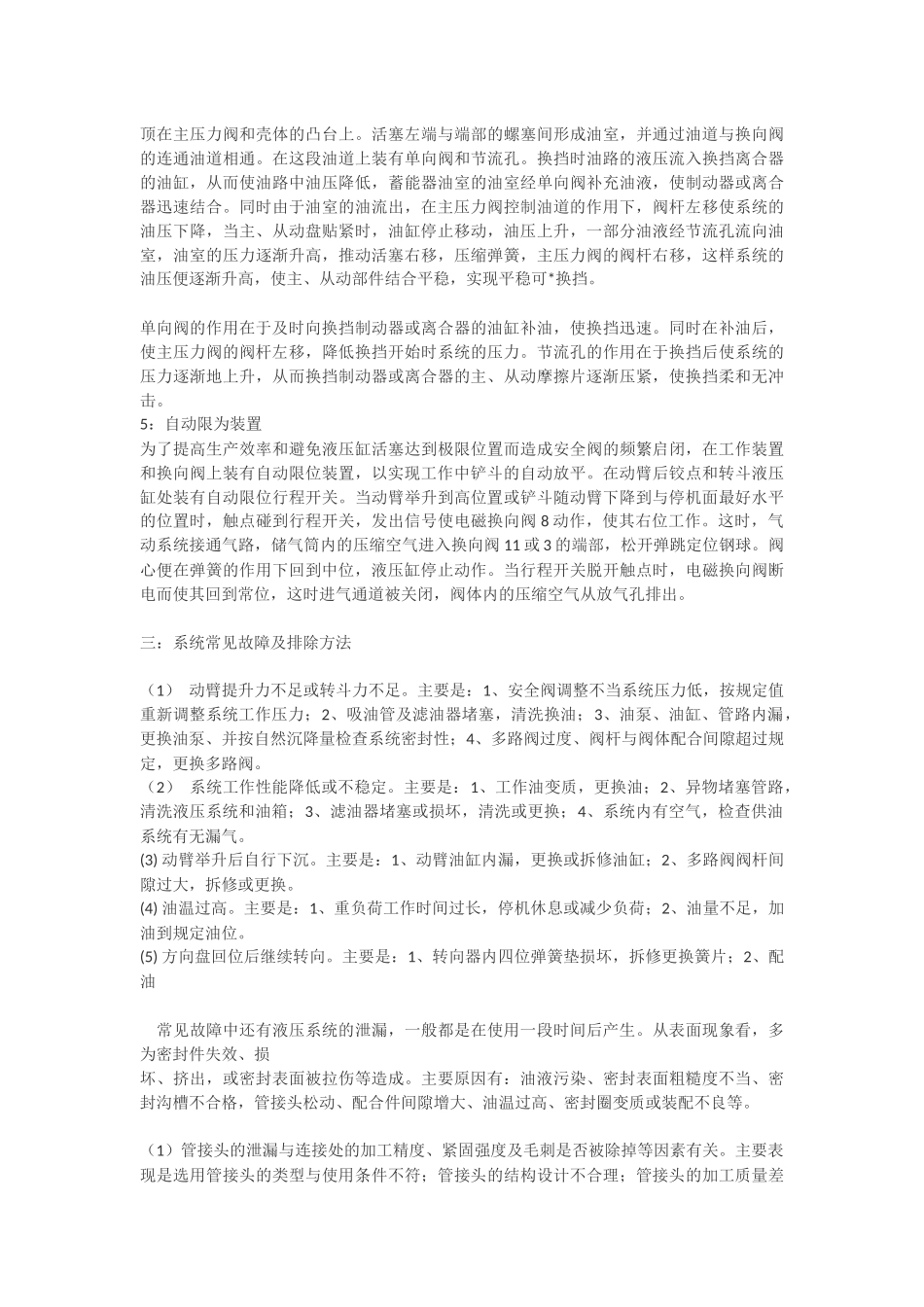

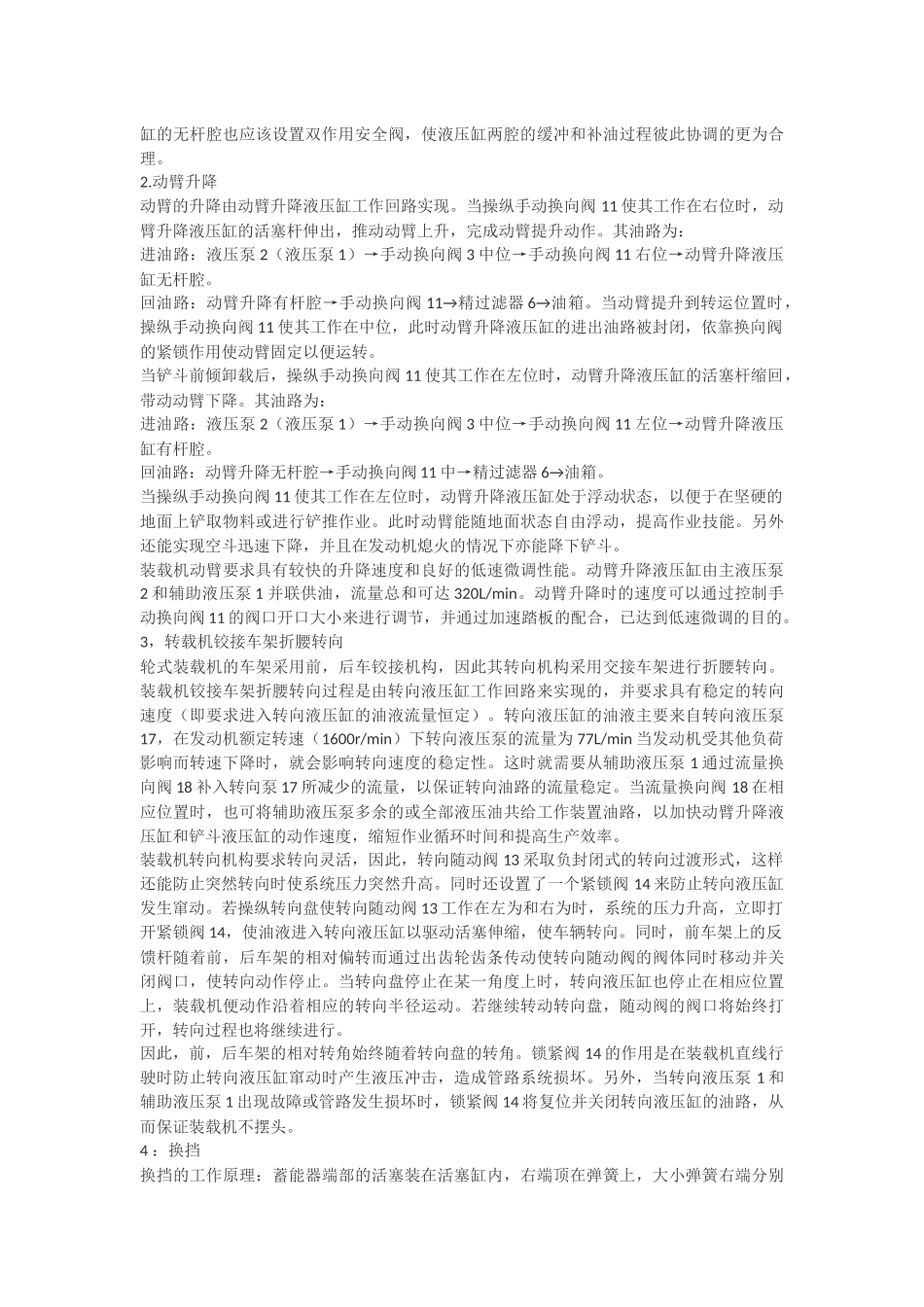

50装载机液压系统工作原理（培训资料）一：应用及分类装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施式机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。换装不同的辅助工作装置还可进行推土、起重和其他物料如木材的装卸作业。在道路、特别是在高等级公路施工中，装载机用于路基工程的填挖、沥青混合料和水泥混凝土料场的集料与装料等作业。此外还可进行推运土壤、刮平地面和牵引其他机械等作业。由于装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此它成为工程建设中土石方施工的主要机种之一。装载机按行走系统机构的不同，可分为轮式装载机和带式装载机。二：液压系统工作原理ZL50型l轮式装载机，该装载机可实现工作装置（铲斗)的铲装，提升，保持，倾卸和转向机构的转向等动作。液压传动系统如图：液压传动系统包括工作装置和转向系统。工作装置系统又包括动臂升降液压缸工作回路和转斗液压缸工作回路，两者构成串并联回路。当转斗液压缸换向阀3—离开中位，即切断了通往动臂升降液压缸换向阀11—的油路。欲使动臂升降液压缸动作必须使转斗液压缸换向阀3回到中位。因此，动臂与铲斗不能进行复合动作，所以各液压缸的推力较大，这是转载机广泛采用的液压系统形式。根据装载机作业要求，液压传动系统应该完成下述工作循环：铲斗翻转升起（铲装）→动臂提升锁紧（转运)→铲斗前倾(卸载)→动臂下降.1.铲斗收起与前倾铲斗的收起与前倾由转斗液压缸工作回路实现.当操纵手动换向阀3使其右位工作时,铲斗液压缸活塞杆伸出，并通过摇臂斗杆带动铲斗翻转收起进行铲装.其油路为:进油路:液压泵2(液压泵1）→手动换向阀3右位→铲斗液压缸无杆腔。回油路：铲斗液压缸有杆腔→手动换向阀3右位→精过滤器6→油箱。当操纵手动换向阀3使其左位工作时，铲斗液压缸活塞杆缩回，并通过摇臂斗杆带动铲斗前倾进行卸载。其油路为：进油路：液压泵2（液压泵1）→手动换向阀3左位→铲斗液压缸有杆腔。回油路：铲斗液压缸无杆腔→手动换向发3左位→精过滤器6→油箱。当铲斗在收起与前倾的过程中，若转向液压泵17输出流量正常，则流量转换阀18中的流量分配阀工作在左位，使辅助液压泵1与主液压泵2形成并联供油（动臂升降回路也是如此）。当操纵手动换向阀3使其处于中位时，铲斗液压缸进，出油口被封闭，依靠换向阀的锁紧作用，铲斗在某一位置处于停留状态。在铲斗液压缸的无杆腔油路中还没有双作用安全阀10。在动臂升降的过程中，铲斗的连杆机构由于动作不相协调而受到某中程度的干涉，即在提升动臂时铲斗液压缸的活塞杆有被拉出的趋势，而在动臂下降时活塞杆又被强制压回。而这时手动换向阀3处于中位，转斗液压缸的油路不通，因此，这种情况回造成铲斗液压缸回路出现过载或产生真空。为了防止这种情况的发生，系统中设置了双作用安全阀10，它可以起到缓冲和补油的作用。当铲斗液压缸有杆腔受到干涉而使压力超过双作用安全阀10的调定压力时，该阀回被打开，使多余的液压油流回油箱，液压缸得到缓冲。当真空时，可由单向阀从油箱补油。铲斗液压缸的无杆腔也应该设置双作用安全阀，使液压缸两腔的缓冲和补油过程彼此协调的更为合理。2.动臂升降动臂的升降由动臂升降液压缸工作回路实现。当操纵手动换向阀11使其工作在右位时，动臂升降液压缸的活塞杆伸出，推动动臂上升，完成动臂提升动作。其油路为：进油路：液压泵2（液压泵1）→手动换向阀3中位→手动换向阀11右位→动臂升降液压缸无杆腔。回油路：动臂升降有杆腔→手动换向阀11→精过滤器6→油箱。当动臂提升到转运位置时，操纵手动换向阀11使其工作在中位，此时动臂升降液压缸的进出油路被封闭，依靠换向阀的紧锁作用使动臂固定以便运转。当铲斗前倾卸载后，操纵手动换向阀11使其工作在左位时，动臂升降液压缸的活塞杆缩回，带动动臂下降。其油路为：进油路：液压泵2（液压泵1）→手动换向阀3中位→手动换向阀11左位→动臂升降液压缸有杆腔。回油路：动臂升降无杆腔→手动换向阀11中→精过滤器6→油箱。当操纵手动换向阀11使其工作在左位时，动臂升降液压缸处于浮...
