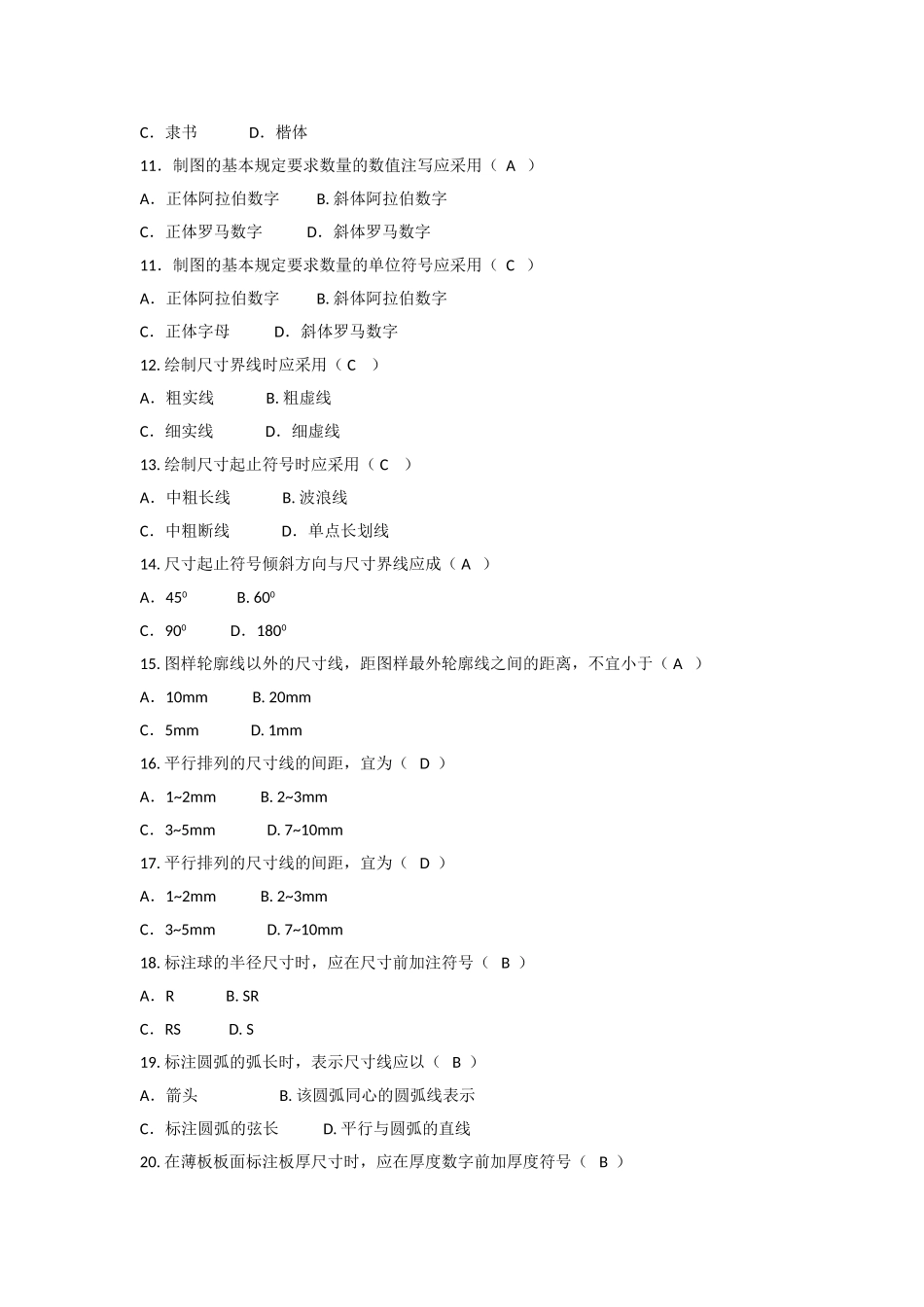

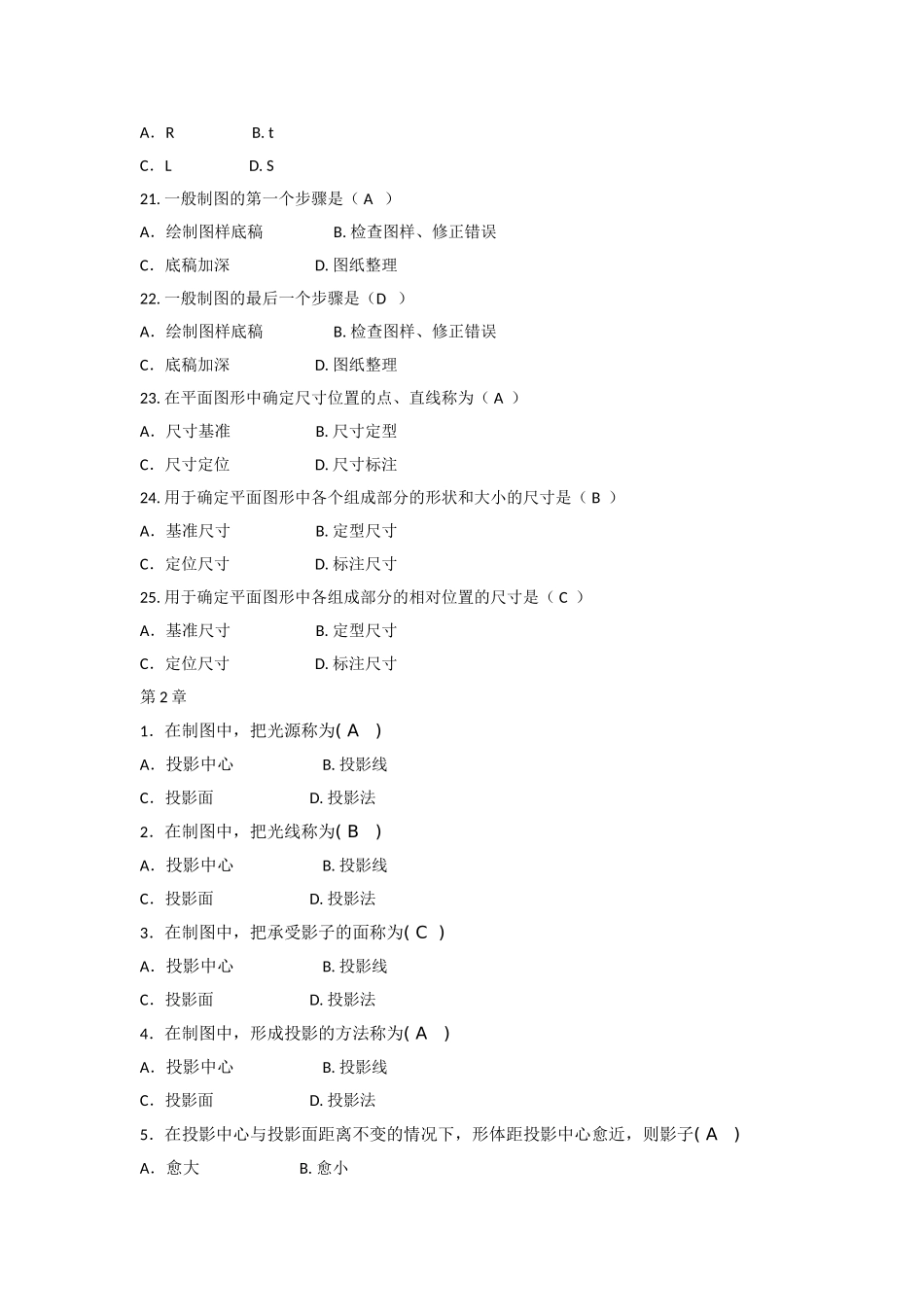

第1章建筑制图基本知识选择题第1章1．图纸的幅面的简称是（A）A．图幅B.图框C．标题栏D．会签栏2．图纸上限定绘图区域的线框是指（B）A．图幅B.图框C．标题栏D．会签栏3.幅面代号为A0的图纸长、短边尺寸分别是（A）A．1189mm、841mmB.841mm、594mmC．420mm、297mmD．297mm、210mm4．幅面代号为A1的图纸长、短边尺寸分别是（B）A．1189mm、841mmB.841mm、594mmC．420mm、297mmD．297mm、210mm5.幅面代号为A2的图纸长、短边尺寸分别是（C）A．1189mm、841mmB.841mm、594mmC．594mm、420mmD．297mm、210mm6.幅面代号为A3的图纸长、短边尺寸分别是（D）A．1189mm、841mmB.841mm、594mmC．420mm、297mmD．297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D）A．1189mm、841mmB.841mm、594mmC．420mm、297mmD．297mm、210mm8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B）A．1种B.2种C．3种D．4种9．一般情况下，一个图样应选择的比例为（A）A．1种B.2种C．3种D．4种10．图样及说明中的汉字宜采用（A）A．长仿宋体B.黑体C．隶书D．楷体11．制图的基本规定要求数量的数值注写应采用（A）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体罗马数字D．斜体罗马数字11．制图的基本规定要求数量的单位符号应采用（C）A．正体阿拉伯数字B.斜体阿拉伯数字C．正体字母D．斜体罗马数字12.绘制尺寸界线时应采用（C）A．粗实线B.粗虚线C．细实线D．细虚线13.绘制尺寸起止符号时应采用（C）A．中粗长线B.波浪线C．中粗断线D．单点长划线14.尺寸起止符号倾斜方向与尺寸界线应成（A）A．450B.600C．900D．180015.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（A）A．10mmB.20mmC．5mmD.1mm16.平行排列的尺寸线的间距，宜为（D）A．1~2mmB.2~3mmC．3~5mmD.7~10mm17.平行排列的尺寸线的间距，宜为（D）A．1~2mmB.2~3mmC．3~5mmD.7~10mm18.标注球的半径尺寸时，应在尺寸前加注符号（B）A．RB.SRC．RSD.S19.标注圆弧的弧长时，表示尺寸线应以（B）A．箭头B.该圆弧同心的圆弧线表示C．标注圆弧的弦长D.平行与圆弧的直线20.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B）A．RB.tC．LD.S21.一般制图的第一个步骤是（A）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理22.一般制图的最后一个步骤是（D）A．绘制图样底稿B.检查图样、修正错误C．底稿加深D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为（A）A．尺寸基准B.尺寸定型C．尺寸定位D.尺寸标注24.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B）A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是（C）A．基准尺寸B.定型尺寸C．定位尺寸D.标注尺寸第2章1．在制图中，把光源称为(A)A．投影中心B.投影线C．投影面D.投影法2．在制图中，把光线称为(B)A．投影中心B.投影线C．投影面D.投影法3．在制图中，把承受影子的面称为(C)A．投影中心B.投影线C．投影面D.投影法4．在制图中，形成投影的方法称为(A)A．投影中心B.投影线C．投影面D.投影法5．在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子(A)A．愈大B.愈小C．不变D.无法确定6．在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子(B)A．愈大B.愈小C．不变D.无法确定7．由一点放射的投射线所产生的投影称为(B)A．中心投影B.水平投影C．垂直投影D.正投影8．由相互平行的投射线所产生的投影称为（B）A．中心投影B.水平投影C．垂直投影D.正投影9．形成物体的最基本几何元素包括（A）A．点、直线和平面B．点、曲线和曲面C．点、曲线和平面D．曲面、曲线、直线10．点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的(A)A．同素性B．从属性C．定比性D．平行性11．点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的(B)A．同素性B．从属性C．定比性D．平...
