斜坡道施工组织设计VIP免费

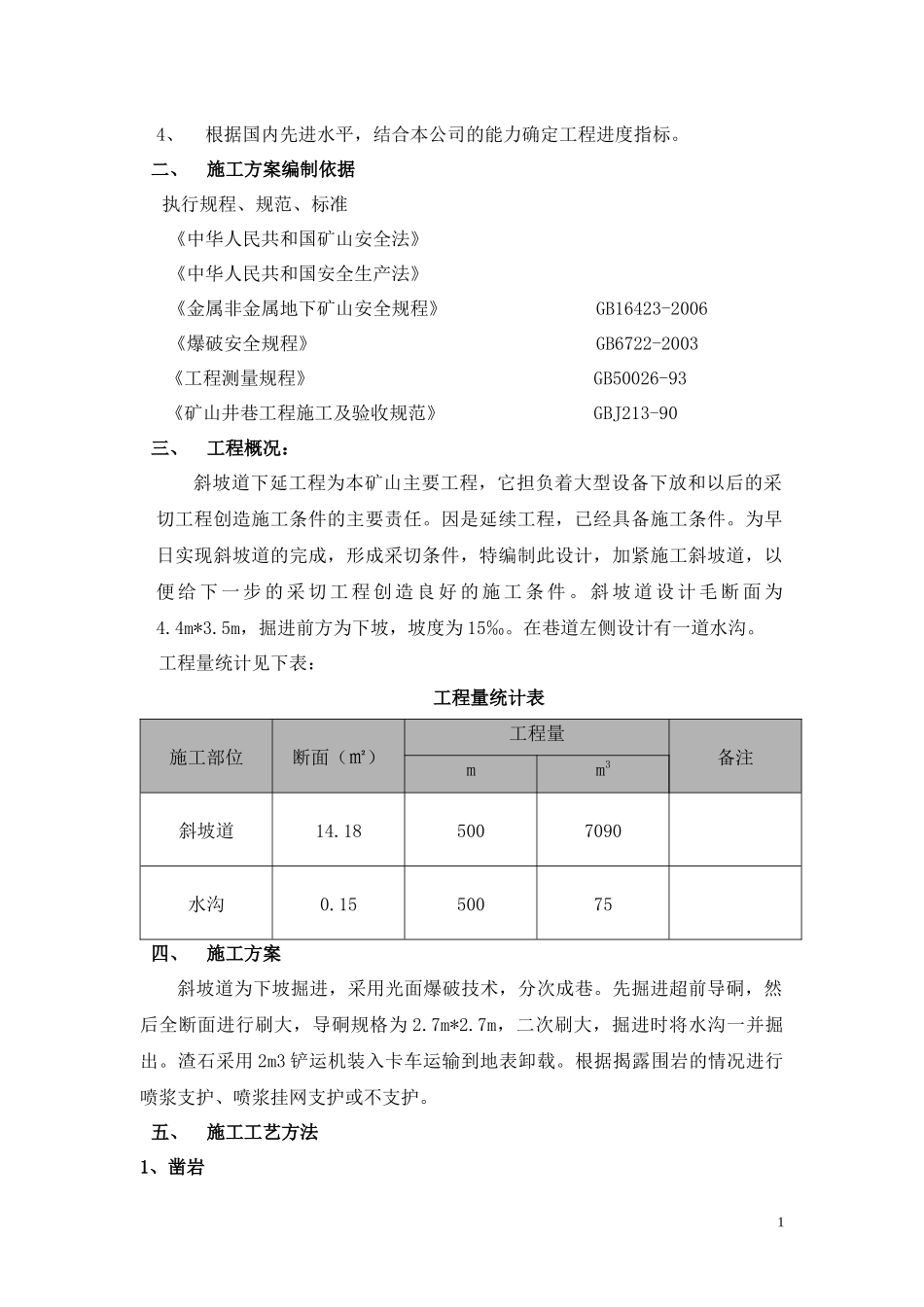

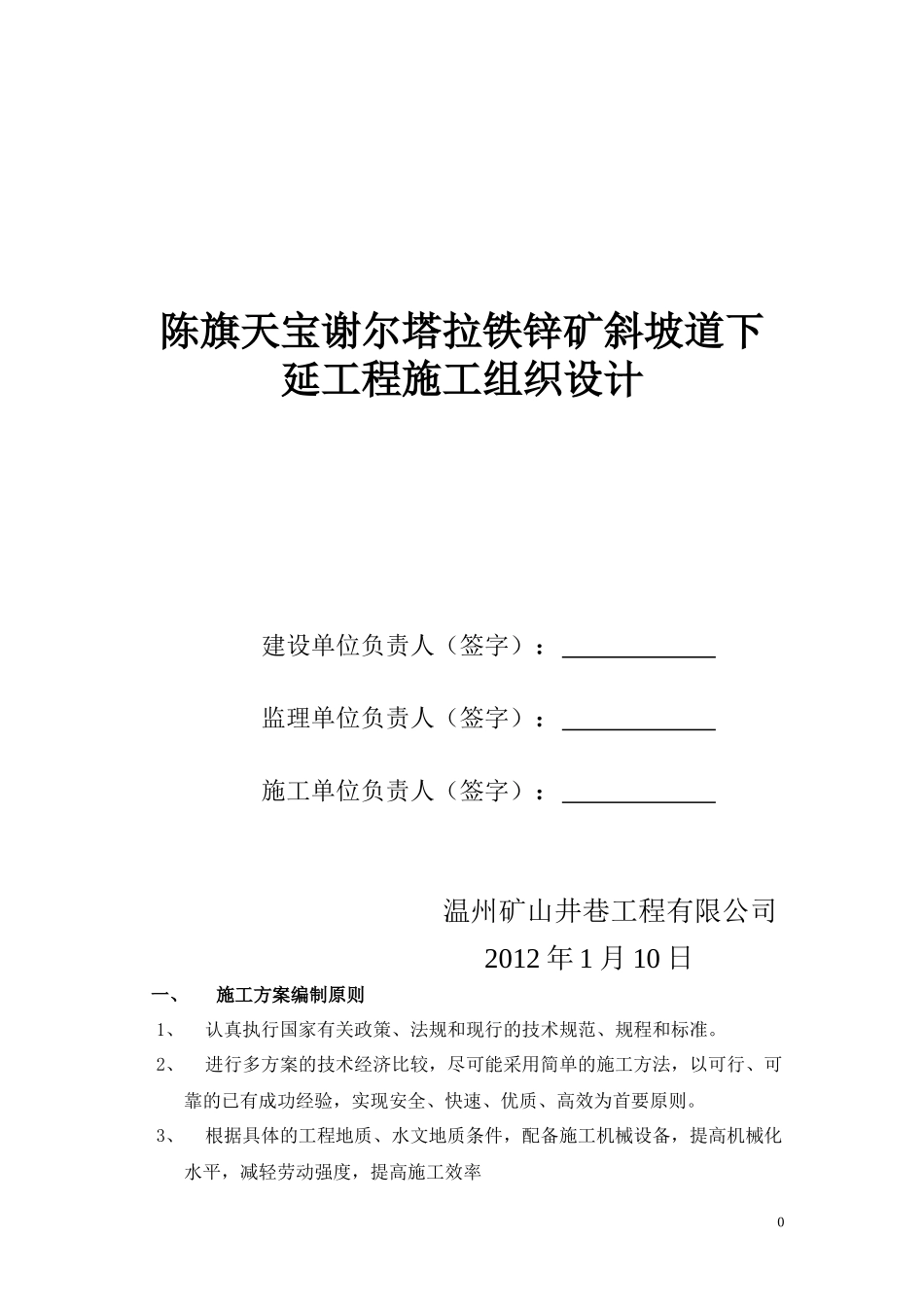

陈旗天宝谢尔塔拉铁锌矿斜坡道下延工程施工组织设计建设单位负责人（签字）：监理单位负责人（签字）：施工单位负责人（签字）：温州矿山井巷工程有限公司2012年1月10日一、施工方案编制原则1、认真执行国家有关政策、法规和现行的技术规范、规程和标准。2、进行多方案的技术经济比较，尽可能采用简单的施工方法，以可行、可靠的已有成功经验，实现安全、快速、优质、高效为首要原则。3、根据具体的工程地质、水文地质条件，配备施工机械设备，提高机械化水平，减轻劳动强度，提高施工效率04、根据国内先进水平，结合本公司的能力确定工程进度指标。二、施工方案编制依据执行规程、规范、标准《中华人民共和国矿山安全法》《中华人民共和国安全生产法》《金属非金属地下矿山安全规程》GB16423-2006《爆破安全规程》GB6722-2003《工程测量规程》GB50026-93《矿山井巷工程施工及验收规范》GBJ213-90三、工程概况：斜坡道下延工程为本矿山主要工程，它担负着大型设备下放和以后的采切工程创造施工条件的主要责任。因是延续工程，已经具备施工条件。为早日实现斜坡道的完成，形成采切条件，特编制此设计，加紧施工斜坡道，以便给下一步的采切工程创造良好的施工条件。斜坡道设计毛断面为4.4m*3.5m，掘进前方为下坡，坡度为15‰。在巷道左侧设计有一道水沟。工程量统计见下表：工程量统计表施工部位断面（㎡）工程量备注mm3斜坡道14.185007090水沟0.1550075四、施工方案斜坡道为下坡掘进，采用光面爆破技术，分次成巷。先掘进超前导硐，然后全断面进行刷大，导硐规格为2.7m*2.7m，二次刷大，掘进时将水沟一并掘出。渣石采用2m3铲运机装入卡车运输到地表卸载。根据揭露围岩的情况进行喷浆支护、喷浆挂网支护或不支护。五、施工工艺方法1、凿岩1斜坡道施工配置凿岩工6人，循环作业，配置YT-28型凿岩机4台，先行掘进导硐，导硐规格2.7*2.7m，以方便铲运机出渣为原则，超前导硐炮孔布置采用直线眼掏槽，掏槽孔深2.5m，辅助孔孔深2.3m，孔径42mm，小循环进尺1.8m-2.0m。周边孔采用光面爆破，孔深4m，孔径42mm，小循环进尺4m。凿岩作业前检查巷道中腰线，在工作面上标定出中线、巷道轮廓线和炮眼位置，并检查上一炮爆破效果。如果上一炮有超欠挖，根据实际情况适当调整炮眼位置、增减炮眼数量和调整部分炮眼角度，在欠挖处标定出补眼位置，处理欠挖。光爆眼和底眼布置在巷道轮廓线上。凿岩作业，严格按照标定的炮眼位置开孔，炮眼方向严格平行于设计巷道轴线，控制炮孔方向，确保炮孔平行，并保证炮孔角度和深度。掏槽眼眼口间距误差和眼底间距误差不得大于50mm，辅助眼眼口排距和行距误差不得大于50mm。光爆眼和底眼外倾角为1～2°，其外斜率不得大于50mm/m，眼底不超出开挖轮廓线100mm，最大不超过150mm。炮眼布置图如下：22、爆破爆破采用粉状乳化炸药，半秒差非电导爆管连接，电子激发器起爆。装药前，检撬浮石，清理工作面和炮眼，查清炮孔数目和深度。装药时，控制好各类炮孔装药量，分清导爆管段数，对号入座，光爆孔要同段起爆，装完药，孔口需堵塞。施工时，根据工程所揭露的岩性特征，对光爆参数进行调整，控制好线装药量密度。如果局部区域节理裂隙发育，应适当增加导向空孔，岩石越破碎越要多打眼少装药，把爆破对围岩的影响降低到最低程度，保证巷道断面的成形质量。3爆破原始条件表序号名称单位参数备注１掘进断面m4.4×3.5m2净断面m4.4×3.5m3掘进断面面积m214.33加上水沟4岩石硬度系数f8～105凿岩设备台YT284台6炸药品种粉状乳化炸药Ø32*2007雷管种类半秒延期导爆管8起爆方式电子激发器GYGN-200F爆破参数表序号炮眼名称眼深（m眼数（个）长度（m装药量/卷炮眼角度起爆顺序联线方式/眼合4））计1空眼2.52590°并联2掏槽眼2.5820108090°Ⅰ3辅助眼2.582097290°Ⅱ4辅助眼2.5922.598190°Ⅲ辅助眼2.51127.599990°Ⅳ5周边眼4.0135267888.5°Ⅴ合计5114743410410×0.15=61.5kg预期爆破效果表序号名称单位数量1炮眼利用率%872每循环工作面进尺m小：1.8~2大：43每循环破岩实体m3小：14.58大：57.324单位原岩炸药消耗量kg/m31.995每米巷道炸药消耗量kg/m28.236半秒延期电雷管个927每...
