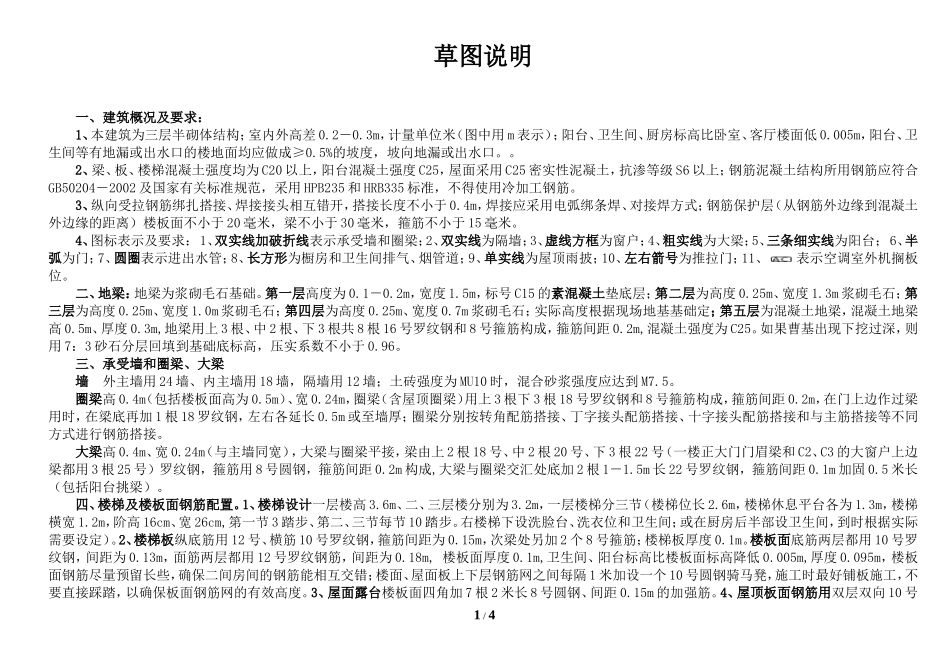

草图说明一、建筑概况及要求：1、本建筑为三层半砌体结构；室内外高差0.2－0.3m，计量单位米（图中用m表示）；阳台、卫生间、厨房标高比卧室、客厅楼面低0.005m，阳台、卫生间等有地漏或出水口的楼地面均应做成≥0.5%的坡度，坡向地漏或出水口。。2、梁、板、楼梯混凝土强度均为C20以上，阳台混凝土强度C25，屋面采用C25密实性泥凝土，抗渗等级S6以上；钢筋泥凝土结构所用钢筋应符合GB50204－2002及国家有关标准规范，采用HPB235和HRB335标准，不得使用冷加工钢筋。3、纵向受拉钢筋绑扎搭接、焊接接头相互错开，搭接长度不小于0.4m，焊接应采用电弧绑条焊、对接焊方式；钢筋保护层（从钢筋外边缘到混凝土外边缘的距离）楼板面不小于20毫米，梁不小于30毫米，箍筋不小于15毫米。4、图标表示及要求：1、双实线加破折线表示承受墙和圈梁；2、双实线为隔墙；3、虚线方框为窗户；4、粗实线为大梁；5、三条细实线为阳台；6、半弧为门；7、圆圈表示进出水管；8、长方形为橱房和卫生间排气、烟管道；9、单实线为屋顶雨披；10、左右箭号为推拉门；11、表示空调室外机搁板位。二、地梁：地梁为浆砌毛石基础。第一层高度为0.1－0.2m，宽度1.5m，标号C15的素混凝土垫底层；第二层为高度0.25m、宽度1.3m浆砌毛石；第三层为高度0.25m、宽度1.0m浆砌毛石；第四层为高度0.25m、宽度0.7m浆砌毛石；实际高度根据现场地基基础定；第五层为混凝土地梁，混凝土地梁高0.5m、厚度0.3m,地梁用上3根、中2根、下3根共8根16号罗纹钢和8号箍筋构成，箍筋间距0.2m,混凝土强度为C25。如果曹基出现下挖过深，则用7：3砂石分层回填到基础底标高，压实系数不小于0.96。三、承受墙和圈梁、大梁墙外主墙用24墙、内主墙用18墙，隔墙用12墙；土砖强度为MU10时，混合砂浆强度应达到M7.5。圈梁高0.4m（包括楼板面高为0.5m）、宽0.24m，圈梁（含屋顶圈梁）用上3根下3根18号罗纹钢和8号箍筋构成，箍筋间距0.2m，在门上边作过梁用时，在梁底再加1根18罗纹钢，左右各延长0.5m或至墙厚；圈梁分别按转角配筋搭接、丁字接头配筋搭接、十字接头配筋搭接和与主筋搭接等不同方式进行钢筋搭接。大梁高0.4m、宽0.24m（与主墙同宽），大梁与圈梁平接，梁由上2根18号、中2根20号、下3根22号（一楼正大门门眉梁和C2、C3的大窗户上边梁都用3根25号）罗纹钢，箍筋用8号圆钢，箍筋间距0.2m构成,大梁与圈梁交汇处底加2根1－1.5m长22号罗纹钢，箍筋间距0.1m加固0.5米长（包括阳台挑梁）。四、楼梯及楼板面钢筋配置。1、楼梯设计一层楼高3.6m、二、三层楼分别为3.2m，一层楼梯分三节（楼梯位长2.6m，楼梯休息平台各为1.3m，楼梯橫宽1.2m，阶高16cm、宽26cm,第一节3踏步、第二、三节每节10踏步。右楼梯下设洗脸台、洗衣位和卫生间；或在厨房后半部设卫生间，到时根据实际需要设定）。2、楼梯板纵底筋用12号、横筋10号罗纹钢，箍筋间距为0.15m，次梁处另加2个8号箍筋；楼梯板厚度0.1m。楼板面底筋两层都用10号罗纹钢，间距为0.13m，面筋两层都用12号罗纹钢筋，间距为0.18m,楼板面厚度0.1m,卫生间、阳台标高比楼板面标高降低0.005m,厚度0.095m，楼板面钢筋尽量预留长些，确保二间房间的钢筋能相互交错；楼面、屋面板上下层钢筋网之间每隔1米加设一个10号圆钢骑马凳，施工时最好铺板施工，不要直接踩踏，以确保板面钢筋网的有效高度。3、屋面露台楼板面四角加7根2米长8号圆钢、间距0.15m的加强筋。4、屋顶板面钢筋用双层双向10号1/4罗纹钢；间距0.16m,厚度0.11m的C25密实性砼。5、雨披四楼屋面和露台前后应外伸0.5m左右作雨披，防止大雨打在房屋墙面上，形成雨水内渗到墙体内。雨披面与四楼楼板面相连，同时现浇。6、露台围墙高1.2m，屋面钢筋预留长1.4米，拆成与屋面成90度角，现浇成0.16m厚度、1.2m高度的围墙面。或每隔2米用4根12号罗纹钢、8号圆钢、箍筋间距0.15m浇注一根0.16m*0.16m柱子后用砖砌连接。7、空调室外机搁板位与楼板面相平（一楼放置在距地面2.4m高处），从墙体位计算外伸0.6m,宽度1.0m，钢筋从楼板面直接外伸，厚度同楼板面（一楼搁板另制安放）。8、露台做法。（从下至上）钢筋砼屋面板；20厚1：3水泥砂浆找平层（结构找坡）；防...
