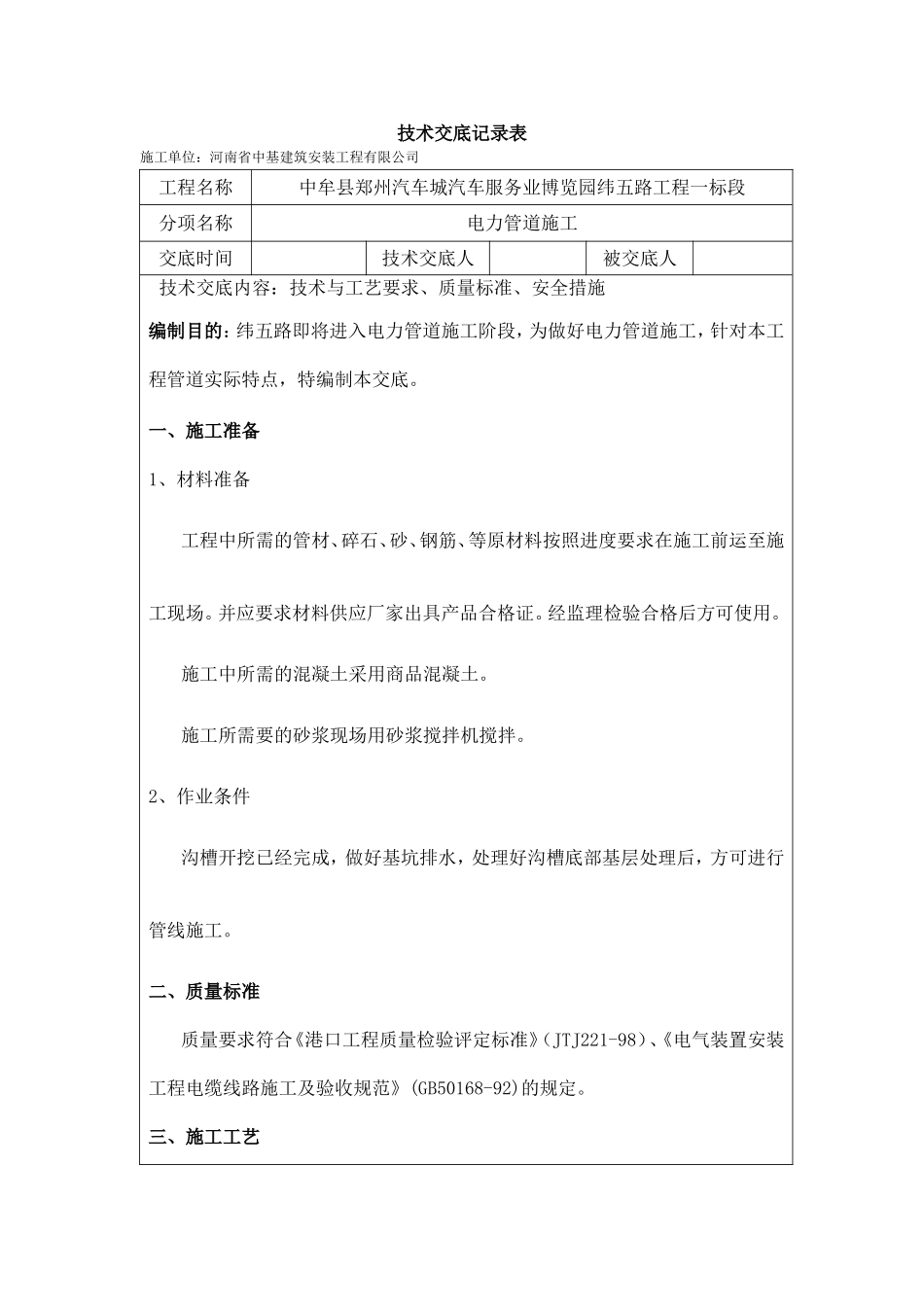

技术交底记录表施工单位：河南省中基建筑安装工程有限公司工程名称中牟县郑州汽车城汽车服务业博览园纬五路工程一标段分项名称电力管道施工交底时间技术交底人被交底人技术交底内容：技术与工艺要求、质量标准、安全措施编制目的：纬五路即将进入电力管道施工阶段，为做好电力管道施工，针对本工程管道实际特点，特编制本交底。一、施工准备1、材料准备工程中所需的管材、碎石、砂、钢筋、等原材料按照进度要求在施工前运至施工现场。并应要求材料供应厂家出具产品合格证。经监理检验合格后方可使用。施工中所需的混凝土采用商品混凝土。施工所需要的砂浆现场用砂浆搅拌机搅拌。2、作业条件沟槽开挖已经完成，做好基坑排水，处理好沟槽底部基层处理后，方可进行管线施工。二、质量标准质量要求符合《港口工程质量检验评定标准》（JTJ221-98）、《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)的规定。三、施工工艺1、电力管道施工准备→测量定位→管槽开挖→验槽→基础处理→垫层浇筑→排管安装→管道包封→隐蔽验收→管槽回填土→工程验收2、电缆沟、井施工准备→测量定位→沟槽开挖→验槽→基础处理→垫层浇筑→电缆沟（井）浇筑→电缆井排水管施工→外壁聚合物水泥砂浆抹灰→隐蔽验收→沟（井）顶盖板安装→沟槽回填→工程验收管沟开挖（1）、挖深不大于2.5米的管沟：开挖坡度1:1，槽底宽度为L加2*50cm，L=排管断面的宽度+工作面宽度（2*300）；挖深大于2.5米小于3.8米的管沟：开挖坡度1:0.05、1:1，槽底宽度为L加2*50cm，L=排管断面的宽度+支撑的宽度（2*200）+工作面宽度（2*300）；挖深大于3.8米小于4.8米的管沟：开挖坡度1:0.1、1:1.25，槽底宽度为L加2*50cm，L=排管断面的宽度+支撑的宽度（2*200）+工作面宽度（2*300）。特殊路段示现场情况而定。以确保施工安全。（2）、沟槽开挖根据现场地形、地质条件及工期要求，采用挖掘机配合人工的方法，机械挖至高于设计底标高20cm左右预留底层土，人工清挖底20cm之前，由施工员用水准仪随时抄平出距坑底20cm的水平桩，每隔2.5米打一个小木橛或钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出，以确保槽底土壤不被扰动或破坏。（3）、挖出的土应及时运走，无法运走应堆放在离基坑3米以外堆放，并确保沟槽坡顶无静载，及重车碾压等动荷载。基底每边加30cm的施工工作面进行开挖，按照施工进度合理安排开槽长度。基坑验收后，立即浇筑垫层。超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。素砼垫层施工管沟开挖完毕，按规定对基底整平夯实，并清除沟底杂物。地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线支模、垫层混凝土施工，垫层砼混凝土采用C20商品混凝土，厚100mm，垫层混凝土必须振捣密实，表面平整。排管安装（1）、管材及附件验收由于经过长途运输和多次搬动，必须仔细检查管身有无裂纹或损伤、防腐是否完整，决不使用任何一个不合格管材。（2）、排管安装根据管径大小和现场情况，采用人工安装。下管前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查，并报请监理工程师进行检验核定。下管时应将排管排好，然后对线校正，严格控制中线和标高，自下由上进行下管，并用中心线法或边线法控制排管的中线和高程。排管用排管支撑隔开，管道敷设应保证管间距6.8公分左右。管道就位后，随时检查管道的高程和平直度，发生偏差随时纠正，确保管道排列整齐平顺，接口密闭良好。接口处理PVC管采用粘结接口。粘结前，先将管接口处擦干净，如果管道内有水，要采取措施清除积水，或挡住来水，再清洁和擦干表面。管道填充、包封管道间隙必须用干细砂填实，车行道位置下管道填充、包封砼采用C20素砼，砼浇筑时必须密实。管子敷设完成后电缆排管采用混凝土包封两侧离管壁宽100mm，管上方厚100mm，混凝土包封顶面至道路路面结构层底之间采用1:6水泥土。电缆井及电缆沟施工工艺电缆井垫层采用C10混凝土，电缆井顶、盖板、底板及侧墙均采用C30钢筋混凝土；进人井筒壁采用240mm厚砖，砌体采用MU10.0蒸压粉煤灰砖，M10.0水泥砂浆砌筑，内外摸20厚1:2水泥砂浆；所采用钢筋为Φ...
