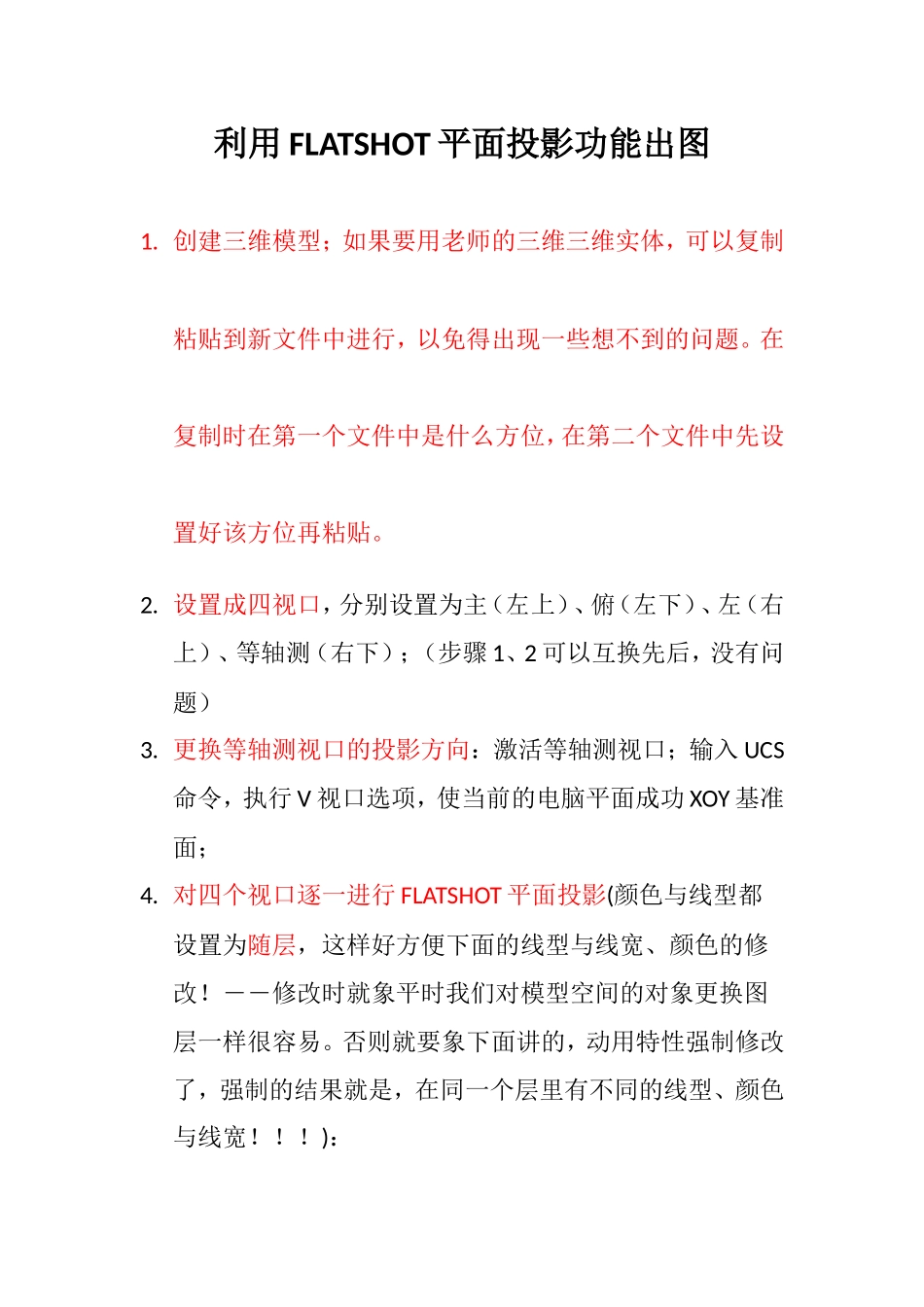

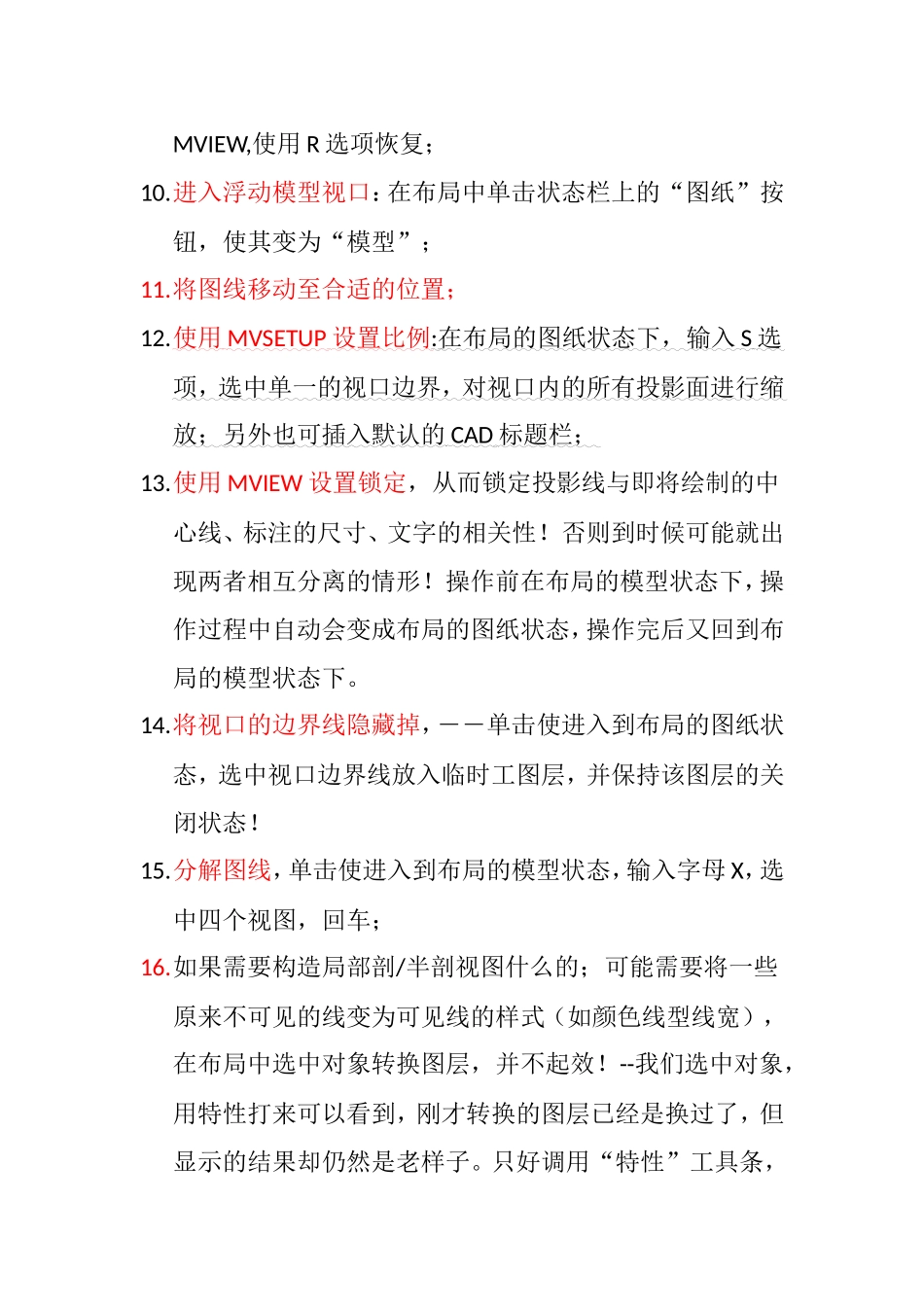

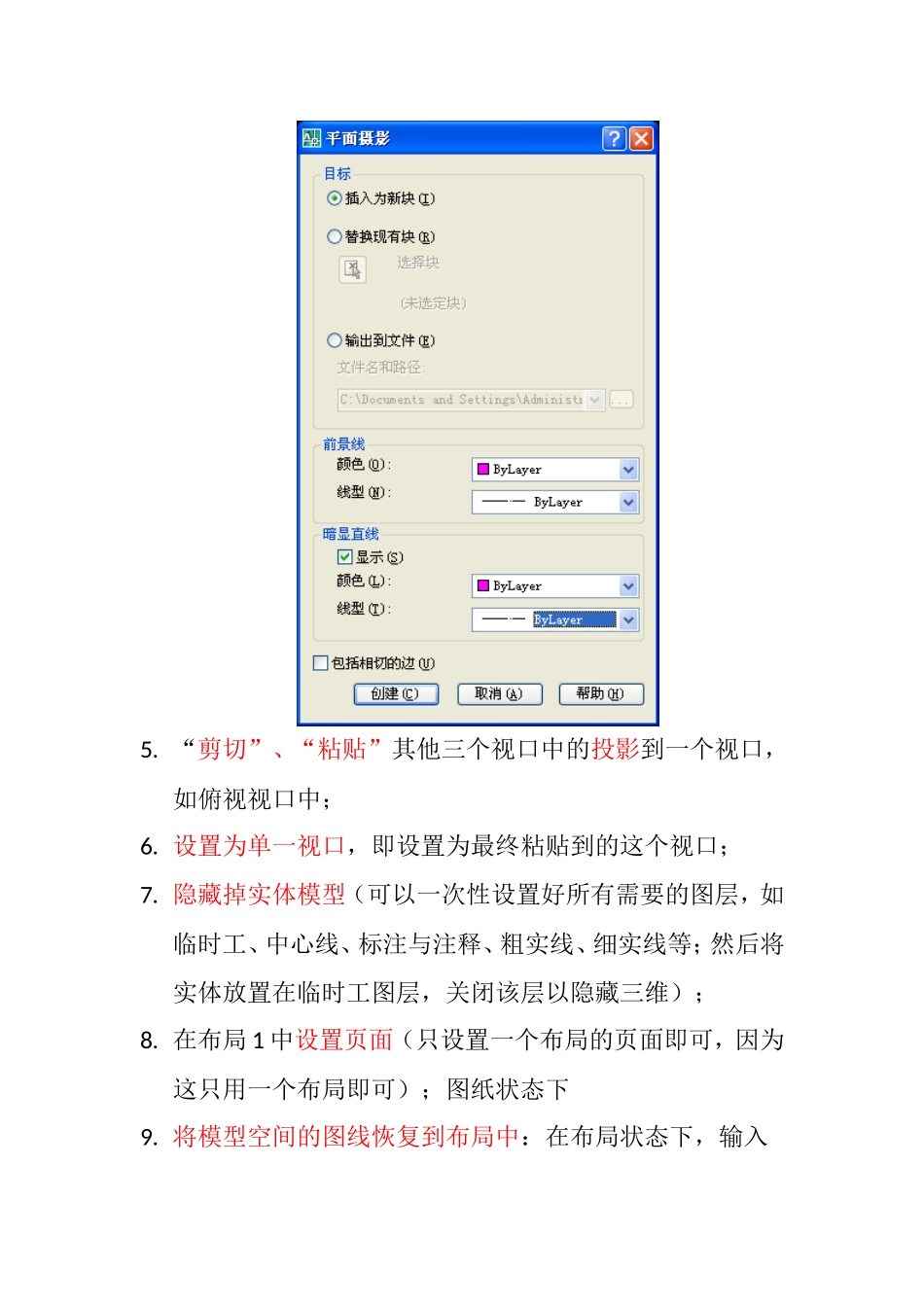

利用FLATSHOT平面投影功能出图1.创建三维模型；如果要用老师的三维三维实体，可以复制粘贴到新文件中进行，以免得出现一些想不到的问题。在复制时在第一个文件中是什么方位，在第二个文件中先设置好该方位再粘贴。2.设置成四视口，分别设置为主（左上）、俯（左下）、左（右上）、等轴测（右下）；（步骤1、2可以互换先后，没有问题）3.更换等轴测视口的投影方向：激活等轴测视口；输入UCS命令，执行V视口选项，使当前的电脑平面成功XOY基准面；4.对四个视口逐一进行FLATSHOT平面投影(颜色与线型都设置为随层，这样好方便下面的线型与线宽、颜色的修改！――修改时就象平时我们对模型空间的对象更换图层一样很容易。否则就要象下面讲的，动用特性强制修改了，强制的结果就是，在同一个层里有不同的线型、颜色与线宽！！！)：5.“剪切”、“粘贴”其他三个视口中的投影到一个视口，如俯视视口中；6.设置为单一视口，即设置为最终粘贴到的这个视口；7.隐藏掉实体模型（可以一次性设置好所有需要的图层，如临时工、中心线、标注与注释、粗实线、细实线等；然后将实体放置在临时工图层，关闭该层以隐藏三维）；8.在布局1中设置页面（只设置一个布局的页面即可，因为这只用一个布局即可）；图纸状态下9.将模型空间的图线恢复到布局中：在布局状态下，输入MVIEW,使用R选项恢复；10.进入浮动模型视口：在布局中单击状态栏上的“图纸”按钮，使其变为“模型”；11.将图线移动至合适的位置；12.使用MVSETUP设置比例:在布局的图纸状态下，输入S选项，选中单一的视口边界，对视口内的所有投影面进行缩放；另外也可插入默认的CAD标题栏；13.使用MVIEW设置锁定，从而锁定投影线与即将绘制的中心线、标注的尺寸、文字的相关性！否则到时候可能就出现两者相互分离的情形！操作前在布局的模型状态下，操作过程中自动会变成布局的图纸状态，操作完后又回到布局的模型状态下。14.将视口的边界线隐藏掉，――单击使进入到布局的图纸状态，选中视口边界线放入临时工图层，并保持该图层的关闭状态！15.分解图线，单击使进入到布局的模型状态，输入字母X，选中四个视图，回车；16.如果需要构造局部剖/半剖视图什么的；可能需要将一些原来不可见的线变为可见线的样式（如颜色线型线宽），在布局中选中对象转换图层，并不起效！--我们选中对象，用特性打来可以看到，刚才转换的图层已经是换过了，但显示的结果却仍然是老样子。只好调用“特性”工具条，强制转换线的颜色与线形线宽！这种办法可行！――此步骤，如果采用上面线颜色与线型随层的办法，可以象以往一样，通过换图层来达到更改线型线宽线颜色的目的！！！17.打断原来不可见的图线，构造局部剖表达法：BREAK。若需要将某条对象分两部分，一部分显示，一部分隐藏，则要使用单点打断，转换可见与不可见线；或者将图线双点打断后，再用波浪线连接起来；波浪线也是在浮动模型状态下画的！！！18.另外，也可以不用上面出半剖与全剖的方法这么复杂！象SOLPROF那样，利用等轴测作为转换基地，对需要出视图的先利用FLATSHOT出视图（由于上面形成了单个视口，此时就要用西南等轴测将三维模型的东西显示出来）；然后剖切，隐藏掉部分（放在临时工图层里）后再对剩下的部分利用FLATSHOT出剖视图（事先要利用UCS的V选项）！中间要转换两次UCS，首先是用V选项出视图，再用UCS的W（世界坐标系状态）选项，选择某基准平面的平行平面进行剖切，剖切完之后再用UCS的V选项将电脑屏幕所在的方位设置为XOY面，然后用FLATSHOT对已经剖切过的对象去处理以生成剖切过的对象平面投影图！！！另外在剖切时注意任何时间都要两侧都要（暂时用不到的可先放在临时工图层中隐藏起来），否则到时候不好恢复！在布局中还可以对轴测图中的剖切部分填充（要在布局的模型状态下，同时注意不要使当前图层关闭了去填充，否则怎么会填充不了啊，呵呵）！！还可以在模型空间直接将FLATSHOT得到的投影复制粘贴到布局的模型里，利用X分解后进行填充，如图二所示的等轴测图，就是对其他三个视图搞好后，另外对等轴测图剖切处理、投影，然后从模型空间里直接复制粘贴到布局中的。途径很多啊！...
