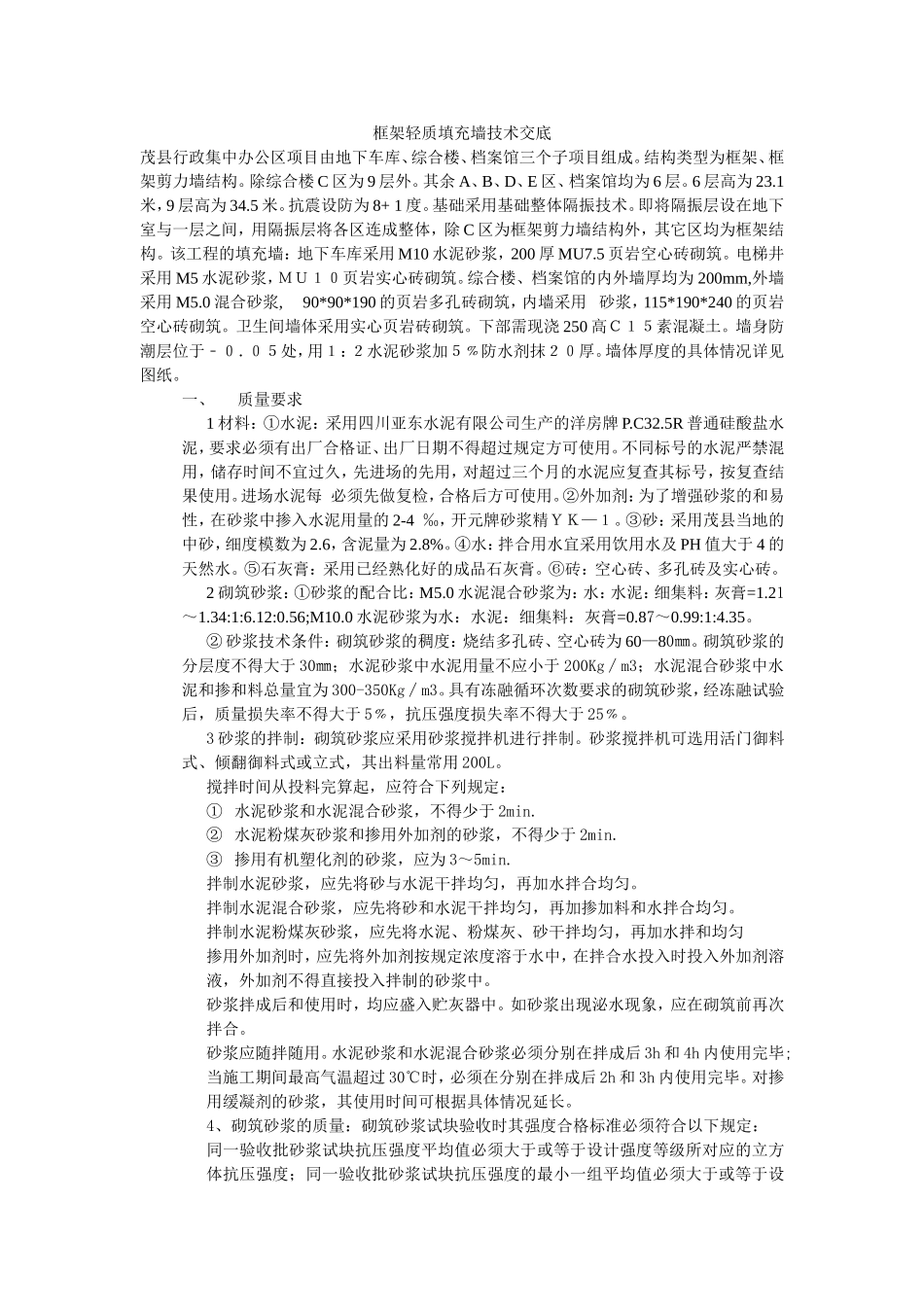

框架轻质填充墙技术交底茂县行政集中办公区项目由地下车库、综合楼、档案馆三个子项目组成。结构类型为框架、框架剪力墙结构。除综合楼C区为9层外。其余A、B、D、E区、档案馆均为6层。6层高为23.1米，9层高为34.5米。抗震设防为8+1度。基础采用基础整体隔振技术。即将隔振层设在地下室与一层之间，用隔振层将各区连成整体，除C区为框架剪力墙结构外，其它区均为框架结构。该工程的填充墙：地下车库采用M10水泥砂浆，200厚MU7.5页岩空心砖砌筑。电梯井采用M5水泥砂浆，ＭＵ１０页岩实心砖砌筑。综合楼、档案馆的内外墙厚均为200mm,外墙采用M5.0混合砂浆,90*90*190的页岩多孔砖砌筑，内墙采用砂浆，115*190*240的页岩空心砖砌筑。卫生间墙体采用实心页岩砖砌筑。下部需现浇250高Ｃ１５素混凝土。墙身防潮层位于﹣０．０５处，用１：２水泥砂浆加５﹪防水剂抹２０厚。墙体厚度的具体情况详见图纸。一、质量要求1材料：①水泥：采用四川亚东水泥有限公司生产的洋房牌P.C32.5R普通硅酸盐水泥，要求必须有出厂合格证、出厂日期不得超过规定方可使用。不同标号的水泥严禁混用，储存时间不宜过久，先进场的先用，对超过三个月的水泥应复查其标号，按复查结果使用。进场水泥每必须先做复检，合格后方可使用。②外加剂：为了增强砂浆的和易性，在砂浆中掺入水泥用量的2-4‰，开元牌砂浆精ＹＫ—１。③砂：采用茂县当地的中砂，细度模数为2.6，含泥量为2.8%。④水：拌合用水宜采用饮用水及PH值大于4的天然水。⑤石灰膏：采用已经熟化好的成品石灰膏。⑥砖：空心砖、多孔砖及实心砖。2砌筑砂浆：①砂浆的配合比：M5.0水泥混合砂浆为：水：水泥：细集料：灰膏=1.21～1.34:1:6.12:0.56;M10.0水泥砂浆为水：水泥：细集料：灰膏=0.87～0.99:1:4.35。②砂浆技术条件：砌筑砂浆的稠度：烧结多孔砖、空心砖为60—80㎜。砌筑砂浆的分层度不得大于30㎜；水泥砂浆中水泥用量不应小于200Kg∕m3；水泥混合砂浆中水泥和掺和料总量宜为300-350Kg∕m3。具有冻融循环次数要求的砌筑砂浆，经冻融试验后，质量损失率不得大于5﹪，抗压强度损失率不得大于25﹪。3砂浆的拌制：砌筑砂浆应采用砂浆搅拌机进行拌制。砂浆搅拌机可选用活门御料式、倾翻御料式或立式，其出料量常用200L。搅拌时间从投料完算起，应符合下列规定：①水泥砂浆和水泥混合砂浆，不得少于2min.②水泥粉煤灰砂浆和掺用外加剂的砂浆，不得少于2min.③掺用有机塑化剂的砂浆，应为3～5min.拌制水泥砂浆，应先将砂与水泥干拌均匀，再加水拌合均匀。拌制水泥混合砂浆，应先将砂和水泥干拌均匀，再加掺加料和水拌合均匀。拌制水泥粉煤灰砂浆，应先将水泥、粉煤灰、砂干拌均匀，再加水拌和均匀掺用外加剂时，应先将外加剂按规定浓度溶于水中，在拌合水投入时投入外加剂溶液，外加剂不得直接投入拌制的砂浆中。砂浆拌成后和使用时，均应盛入贮灰器中。如砂浆出现泌水现象，应在砌筑前再次拌合。砂浆应随拌随用。水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕;当施工期间最高气温超过30℃时，必须在分别在拌成后2h和3h内使用完毕。对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。4、砌筑砂浆的质量：砌筑砂浆试块验收时其强度合格标准必须符合以下规定：同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度所对应的立方强度的0.75倍。抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。检验方法：在砂浆搅拌机出料口随机取样制作砂浆试块（同盘砂浆只应制作一组试块），最后检查试块强度试验报告单。当施工中或验收时出现下列情况。可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并判定其强度：⑴砂浆试块缺乏代表性或数量不足；⑵对砂浆试块的试验结果有怀疑或有争议；⑶砂浆试块的实验结果，不能满足设计要求。5、砌体工程：①砌体前准备:选砖：用于清水墙、柱表面的砖，应边角整齐，色泽均匀。砖浇水：砖应1-2d浇水湿润，烧结普通砖含水率宜为10﹪-15﹪。校核放线尺...
