纸基摩擦材料的真空浸胶VIP免费

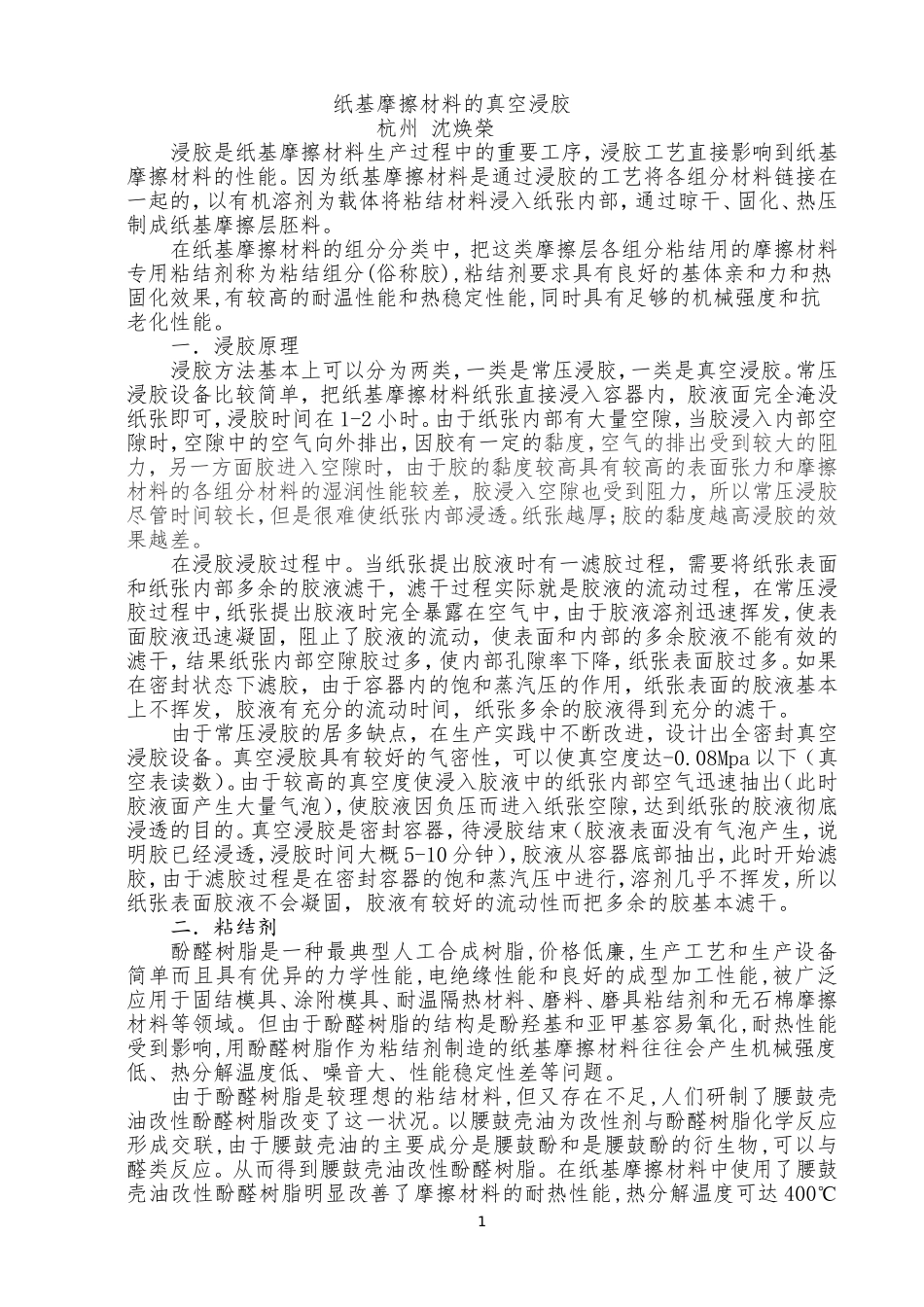

纸基摩擦材料的真空浸胶杭州沈焕榮浸胶是纸基摩擦材料生产过程中的重要工序，浸胶工艺直接影响到纸基摩擦材料的性能。因为纸基摩擦材料是通过浸胶的工艺将各组分材料链接在一起的，以有机溶剂为载体将粘结材料浸入纸张内部，通过晾干、固化、热压制成纸基摩擦层胚料。在纸基摩擦材料的组分分类中，把这类摩擦层各组分粘结用的摩擦材料专用粘结剂称为粘结组分(俗称胶),粘结剂要求具有良好的基体亲和力和热固化效果,有较高的耐温性能和热稳定性能,同时具有足够的机械强度和抗老化性能。一．浸胶原理浸胶方法基本上可以分为两类，一类是常压浸胶，一类是真空浸胶。常压浸胶设备比较简单，把纸基摩擦材料纸张直接浸入容器内，胶液面完全淹没纸张即可，浸胶时间在1-2小时。由于纸张内部有大量空隙，当胶浸入内部空隙时，空隙中的空气向外排出，因胶有一定的黏度，空气的排出受到较大的阻力，另一方面胶进入空隙时，由于胶的黏度较高具有较高的表面张力和摩擦材料的各组分材料的湿润性能较差，胶浸入空隙也受到阻力，所以常压浸胶尽管时间较长，但是很难使纸张内部浸透。纸张越厚；胶的黏度越高浸胶的效果越差。在浸胶浸胶过程中。当纸张提出胶液时有一滤胶过程，需要将纸张表面和纸张内部多余的胶液滤干，滤干过程实际就是胶液的流动过程，在常压浸胶过程中，纸张提出胶液时完全暴露在空气中，由于胶液溶剂迅速挥发，使表面胶液迅速凝固，阻止了胶液的流动，使表面和内部的多余胶液不能有效的滤干，结果纸张内部空隙胶过多，使内部孔隙率下降，纸张表面胶过多。如果在密封状态下滤胶，由于容器内的饱和蒸汽压的作用，纸张表面的胶液基本上不挥发，胶液有充分的流动时间，纸张多余的胶液得到充分的滤干。由于常压浸胶的居多缺点，在生产实践中不断改进，设计出全密封真空浸胶设备。真空浸胶具有较好的气密性，可以使真空度达-0.08Mpa以下（真空表读数）。由于较高的真空度使浸入胶液中的纸张内部空气迅速抽出（此时胶液面产生大量气泡），使胶液因负压而进入纸张空隙，达到纸张的胶液彻底浸透的目的。真空浸胶是密封容器，待浸胶结束（胶液表面没有气泡产生，说明胶已经浸透，浸胶时间大概5-10分钟），胶液从容器底部抽出，此时开始滤胶，由于滤胶过程是在密封容器的饱和蒸汽压中进行，溶剂几乎不挥发，所以纸张表面胶液不会凝固，胶液有较好的流动性而把多余的胶基本滤干。二．粘结剂酚醛树脂是一种最典型人工合成树脂,价格低廉,生产工艺和生产设备简单而且具有优异的力学性能,电绝缘性能和良好的成型加工性能,被广泛应用于固结模具、涂附模具、耐温隔热材料、磨料、磨具粘结剂和无石棉摩擦材料等领域。但由于酚醛树脂的结构是酚羟基和亚甲基容易氧化,耐热性能受到影响,用酚醛树脂作为粘结剂制造的纸基摩擦材料往往会产生机械强度低、热分解温度低、噪音大、性能稳定性差等问题。由于酚醛树脂是较理想的粘结材料,但又存在不足,人们研制了腰鼓壳油改性酚醛树脂改变了这一状况。以腰鼓壳油为改性剂与酚醛树脂化学反应形成交联,由于腰鼓壳油的主要成分是腰鼓酚和是腰鼓酚的衍生物,可以与醛类反应。从而得到腰鼓壳油改性酚醛树脂。在纸基摩擦材料中使用了腰鼓壳油改性酚醛树脂明显改善了摩擦材料的耐热性能,热分解温度可达400℃1以上,有效改善了摩擦材料的热衰退现象。韧性增强,抗机械冲击而断裂能力提高,磨耗降低。在摩擦过程中所产生的碳油膜均匀而有韧性,不易破坏。降低噪音,提高摩擦系数的稳定性。实践证明腰鼓壳油改性酚醛树脂在纸基摩擦材料中的综合性能优于酚醛树脂。近年来又研制了三聚氰胺腰鼓壳油改性酚醛树脂,也得到了一些企业的使用。腰果壳油改性酚醛树脂又称腰果油改性酚醛补强树脂，是红棕色液态或固态半透明物质。固态物的软化点100-108℃。溶于乙醇、醋酸乙酯、甲苯等，不溶于水。固态腰果壳油改性酚醛树脂使用前必须在搅拌桶内加入溶剂进行搅拌,使固体彻底溶解制成液态腰果壳油改性酚醛树脂。液态腰果壳油改性酚醛树脂也不能直接使用，因为固体含量在65%-75%，所以有较高的黏度，流动性和渗透性较差，在浸胶前必须加入适当溶剂进行稀释，稀释程度可以用普通的液体玻璃比重...
