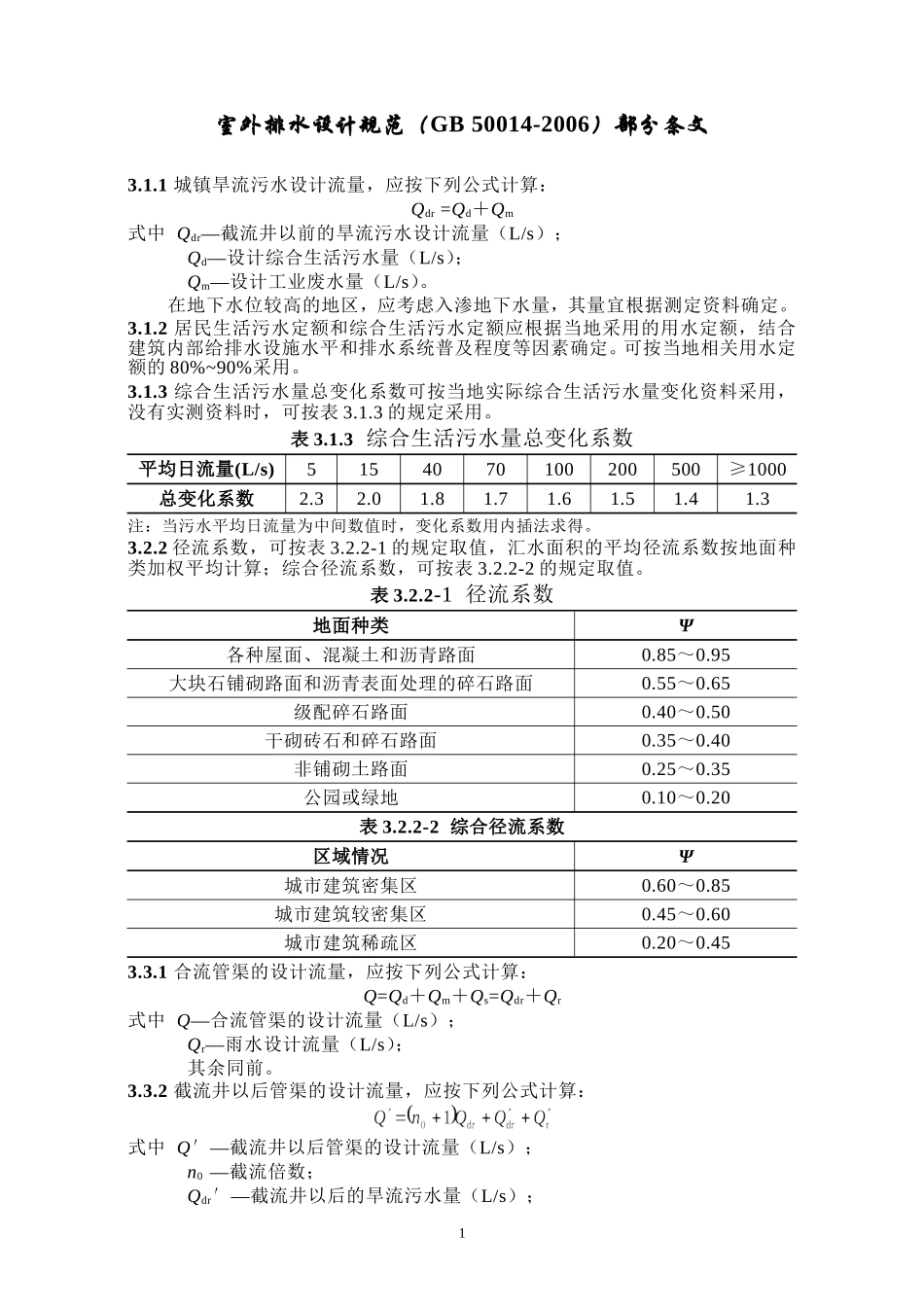

室外排水设计规范（GB50014-2006）部分条文3.1.1城镇旱流污水设计流量，应按下列公式计算：Qdr=Qd＋Qm式中Qdr—截流井以前的旱流污水设计流量（L/s）；Qd—设计综合生活污水量（L/s）；Qm—设计工业废水量（L/s）。在地下水位较高的地区，应考虑入渗地下水量，其量宜根据测定资料确定。3.1.2居民生活污水定额和综合生活污水定额应根据当地采用的用水定额，结合建筑内部给排水设施水平和排水系统普及程度等因素确定。可按当地相关用水定额的80%~90%采用。3.1.3综合生活污水量总变化系数可按当地实际综合生活污水量变化资料采用，没有实测资料时，可按表3.1.3的规定采用。表3.1.3综合生活污水量总变化系数平均日流量(L/s)5154070100200500≥1000总变化系数2.32.01.81.71.61.51.41.3注：当污水平均日流量为中间数值时，变化系数用内插法求得。3.2.2径流系数，可按表3.2.2-1的规定取值，汇水面积的平均径流系数按地面种类加权平均计算；综合径流系数，可按表3.2.2-2的规定取值。表3.2.2-1径流系数地面种类Ψ各种屋面、混凝土和沥青路面0.85～0.95大块石铺砌路面和沥青表面处理的碎石路面0.55～0.65级配碎石路面0.40～0.50干砌砖石和碎石路面0.35～0.40非铺砌土路面0.25～0.35公园或绿地0.10～0.20表3.2.2-2综合径流系数区域情况Ψ城市建筑密集区0.60～0.85城市建筑较密集区0.45～0.60城市建筑稀疏区0.20～0.453.3.1合流管渠的设计流量，应按下列公式计算：Q=Qd＋Qm＋Qs=Qdr＋Qr式中Q—合流管渠的设计流量（L/s）；Qr—雨水设计流量（L/s）；其余同前。3.3.2截流井以后管渠的设计流量，应按下列公式计算：式中Q′—截流井以后管渠的设计流量（L/s）；n0—截流倍数；Qdr′—截流井以后的旱流污水量（L/s）；1Qr′—截流井以后汇水面积的雨水设计流量（L/s）。4.2.3排水管渠粗糙系数，宜按表4.2.3的规定取值。表4.2.3排水管渠粗糙系数管渠类别粗糙系数n管渠类别粗糙系数nUPVC管、PE管、玻璃钢管0.009~0.011浆砌砖渠道0.015石棉水泥管、钢管0.012浆砌块石渠道0.017陶土管、铸铁管0.013干砌块石渠道0.020~0.025混凝土管、钢筋混凝土管、水泥砂浆抹面渠道0.013~0.014土明渠（包括带草皮）0.025~0.0304.2.4排水管渠的最大设计充满度和超高，应符合下列规定：（1）重力流污水管道应按非满流计算，其最大设计充满度，应按表4.2.4的规定取值。表4.2.4最大设计充满度管径或渠高（mm）最大设计充满度200~3000.55350~4500.65500~9000.70≥10000.75注：在计算污水管道充满度时，不包括短时突然增加的污水量，但当管径小于或等于300mm时，应按满流复核。（2）雨水管道和合流管道应按满流计算。（3）明渠超高不得小于0.2m。4.2.5排水管道的最大设计流速，宜符合下列规定：（1）金属管道为10.0m/s。（2）非金属管道为5.0m/s。4.2.6排水明渠的最大设计流速，应符合下列规定：（1）当水流深度为0.4~1.0m时，宜按表4.2.6的规定取值。表4.2.6明渠最大设计流速明渠类别最大设计流速（m/s）粗砂或低塑性粉质粘土0.8粉质粘土1.0粘土1.2草皮护面1.6干砌块石2.0浆砌块石或浆砌砖3.0石灰岩和中砂岩4.0混凝土4.0（2）当水流深度在0.4~1.0m范围以外时，表4.2.6所列最大设计流速宜乘以下列系数：h＜0.4m0.85；1.0＜h＜2.0m1.25；h≥2.0m1.40。2注：h为水流深度。4.2.7排水管渠的最小设计流速，应符合下列规定：（1）污水管道在设计充满度下为0.6m/s。（2）雨水管道和合流管道在满流时为0.75m/s。（3）明渠为0.4m/s。4.2.9排水管采用压力流时，压力管道的设计流速宜采用0.7~2.0m/s。4.2.10排水管道的最小管径与相应最小设计坡度，宜按表4.2.10的规定取值。表4.2.10最小管径与相应最小设计坡度管道类别最小管径（mm）相应最小设计坡度污水管300塑料管0.002，其他管0.003雨水管和合流管300塑料管0.002，其他管0.003雨水口连接管2000.01压力输泥管150－重力输泥管2000.01表7常用管径的最小设计坡度（钢筋混凝土管非满流）管径（mm）最小设计坡度4000.00155000.00126000.00108000.000810000.000612000.000614000.000515000.00054.2.11管道在坡度变陡处，其管径可根据水力计算确定由大改小，但不得超过2级，并不得小于相应条...
