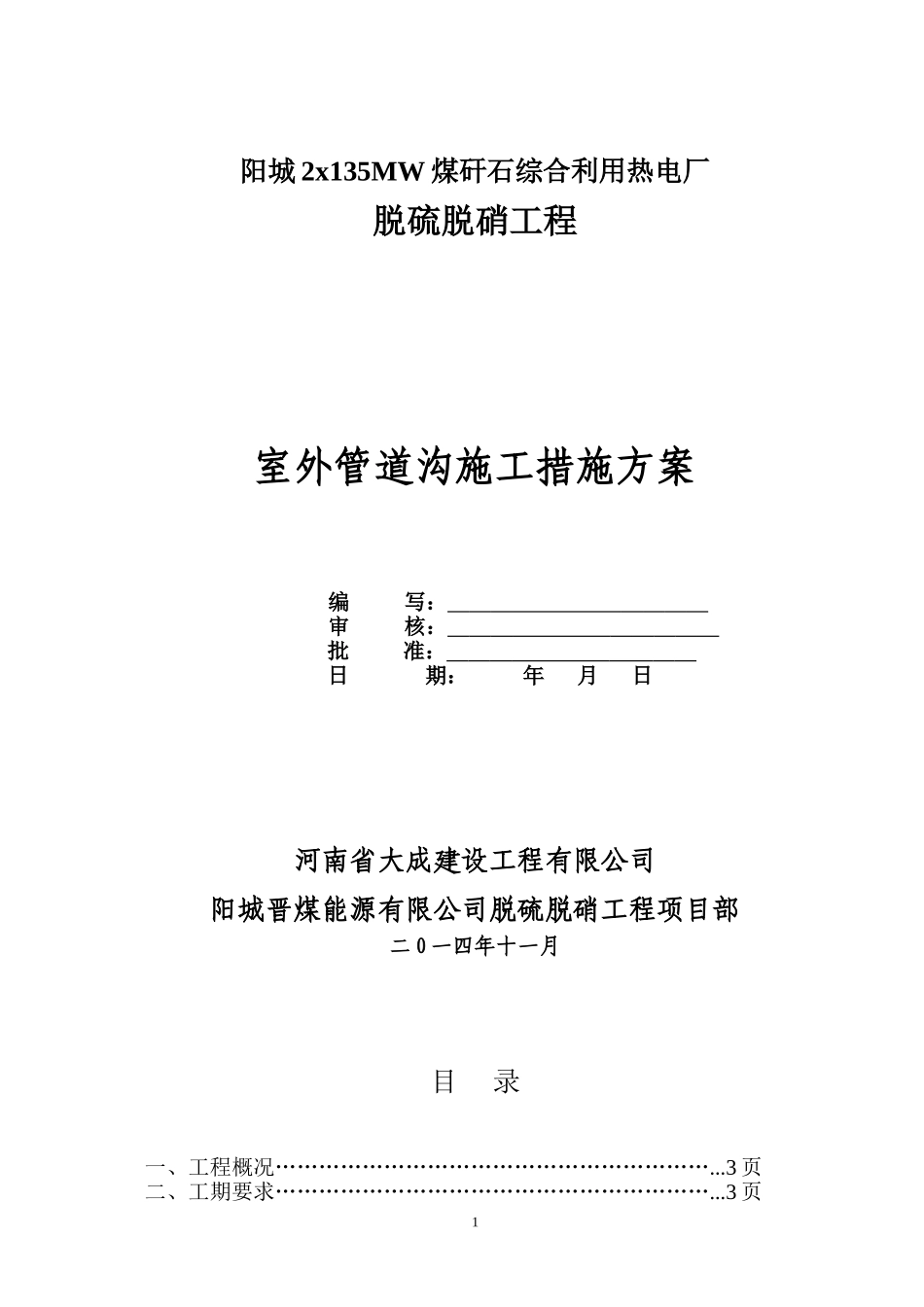

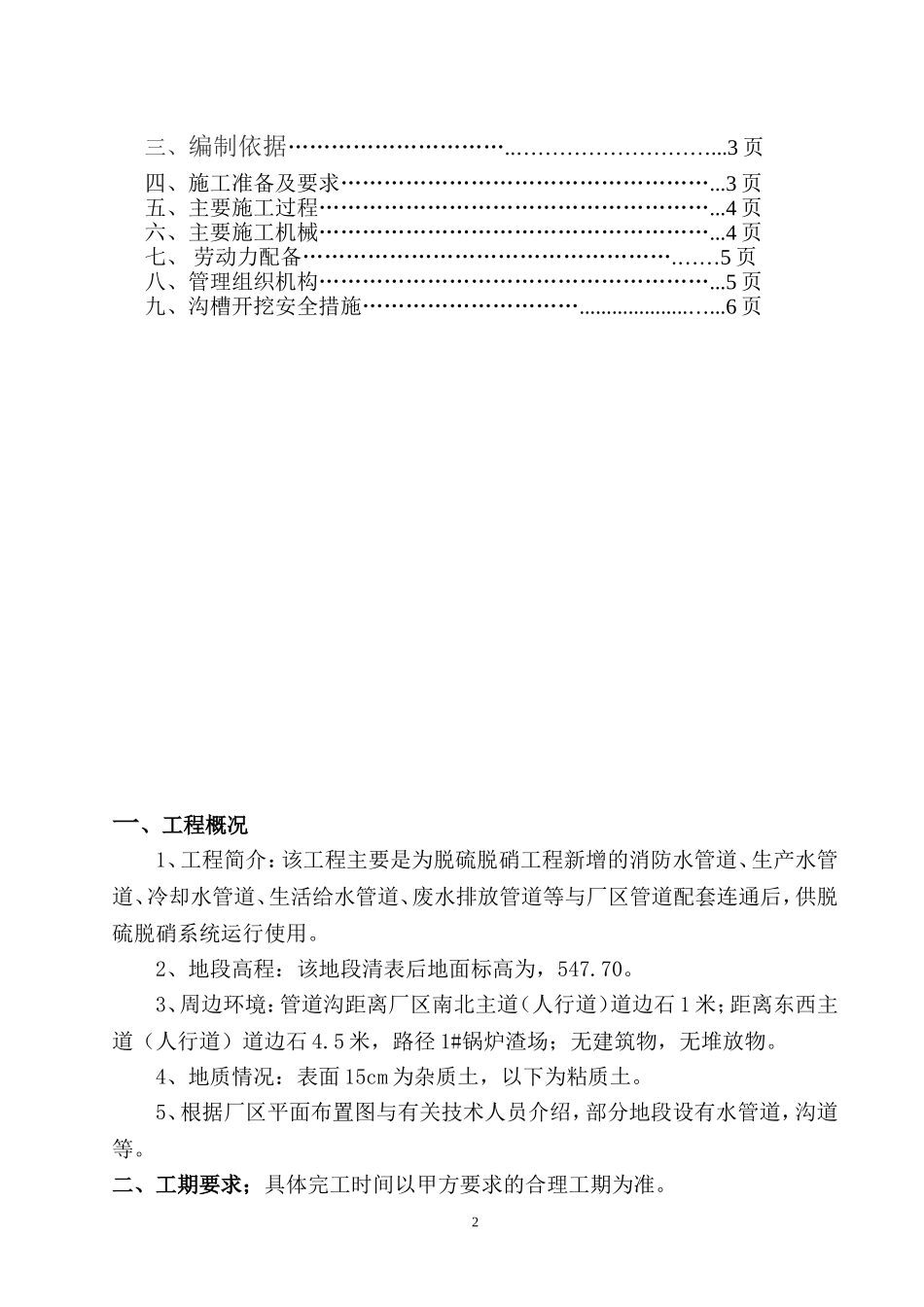

阳城2x135MW煤矸石综合利用热电厂脱硫脱硝工程室外管道沟施工措施方案编写：审核：批准：日期：年月日河南省大成建设工程有限公司阳城晋煤能源有限公司脱硫脱硝工程项目部二0一四年十一月目录一、工程概况……………………………………………………...3页二、工期要求……………………………………………………...3页1三、编制依据…………………………..………………………...3页四、施工准备及要求……………………………………………...3页五、主要施工过程………………………………………………...4页六、主要施工机械………………………………………………...4页七、劳动力配备…………………………………………….……5页八、管理组织机构………………………………………………...5页九、沟槽开挖安全措施…………………………....................…...6页一、工程概况1、工程简介：该工程主要是为脱硫脱硝工程新增的消防水管道、生产水管道、冷却水管道、生活给水管道、废水排放管道等与厂区管道配套连通后，供脱硫脱硝系统运行使用。2、地段高程：该地段清表后地面标高为，547.70。3、周边环境：管道沟距离厂区南北主道（人行道）道边石1米；距离东西主道（人行道）道边石4.5米，路径1#锅炉渣场；无建筑物，无堆放物。4、地质情况：表面15cm为杂质土，以下为粘质土。5、根据厂区平面布置图与有关技术人员介绍，部分地段设有水管道，沟道等。二、工期要求；具体完工时间以甲方要求的合理工期为准。2三、编制依据1、设计单位提供的施工图纸。2、按照《给水排水管道工程施工及验收规范》（GB50268-2008）等有关验收规范执行。3、JGJ46-88施工现场临时用电安全技术规范。4、给排水标准图集04S531—1。5、本工程类似工程经验。四、施工准备及要求1、图纸会审：汇同建设单位、监理单位技术人员参加图纸会审，查验工程现场，协调解决存在的技术问题，合理安排施工。2、材料供应：做好材料进出把关工作，确保原材料供应质量，所有原材料要有材质证明文件及检测报告。3、人员培训：对参加该工程的专业人员、特殊工种进行岗前业务技术、安全、质量培训，做好岗前教育，择优录用。4、绿化区沟槽开挖采用人工配合机械开挖，道路与硬化区先采用切割机直线切割混凝土，然后采用人工或机械的方式破碎后清理开挖。5、按照图纸要求进行回填，混凝土回填时采用振动棒振实后恢复原样。五、主要施工过程1、沟槽用白灰放线后，须经甲方及监理确认，并且提供管线下方是否有隐蔽设施。2、沟槽开挖；根据设计图纸，首先横向挖出探沟，确认地下隐蔽工程（如动力管道、动力电缆、信号线以及其它设施）的走向和地下设施。3、在开挖过程中，宽敞地带采用机械和人工相互配合的办法进行，轻挖少挖，仅防地下隐蔽物，如遇到地下隐蔽工程时，要人工开挖。4、开挖前认真核对地质隐蔽工程情况，并作明示标注，确定开挖管线与土方堆放位置。5、对机械司机及相关人员做好技术交底工作，交底内容包括挖槽断面，堆土位置，现有地下构筑物情况及施工技术，安全要求等。6、设熟悉机械开挖安全操作规程的人员与开挖司机紧密配合，并且及时测量沟槽的宽度和深度。7、沟槽开挖完成后，必须经过甲方及监理验收合格后方可进行其它工序施工。8、沟槽开挖尺寸；（宽）0.80mx0.80m（深）；三段管沟大约660米。9、做好施工管线的平面布置和沟槽的高程核对。10、管道基础底层设150mm厚土垫层，压实系数≧0.95；其上设300mm三3七灰土与回填土分层夯实。11、余土外运；把多余的杂土用汽车及时拉运至垃圾场。六、主要施工机械序号名称规格单位数量备注1挖掘机台12水泥切割机台13装载机台14汽车辆15全站仪台16水准仪台17钢卷尺100m个1七、劳动力配备序号工种单位数量备注1现场负责人人12施工员人13技术员人14安全员人15电工人16特殊工种人3驾驶员7普工人12沟道开挖等八、管理组织机构4九、沟槽开挖安全措施及危险源1、沟槽主要过道设警戒线，警戒安全标语，设专职安全员值班，防止意外事故发生。2、机械开挖前要发出信号，在挖掘机壁杆回旋半径内不得进行其它工作。3、清理沟底人员一定要带安全帽，穿工作服以及其它防护用品，保...
