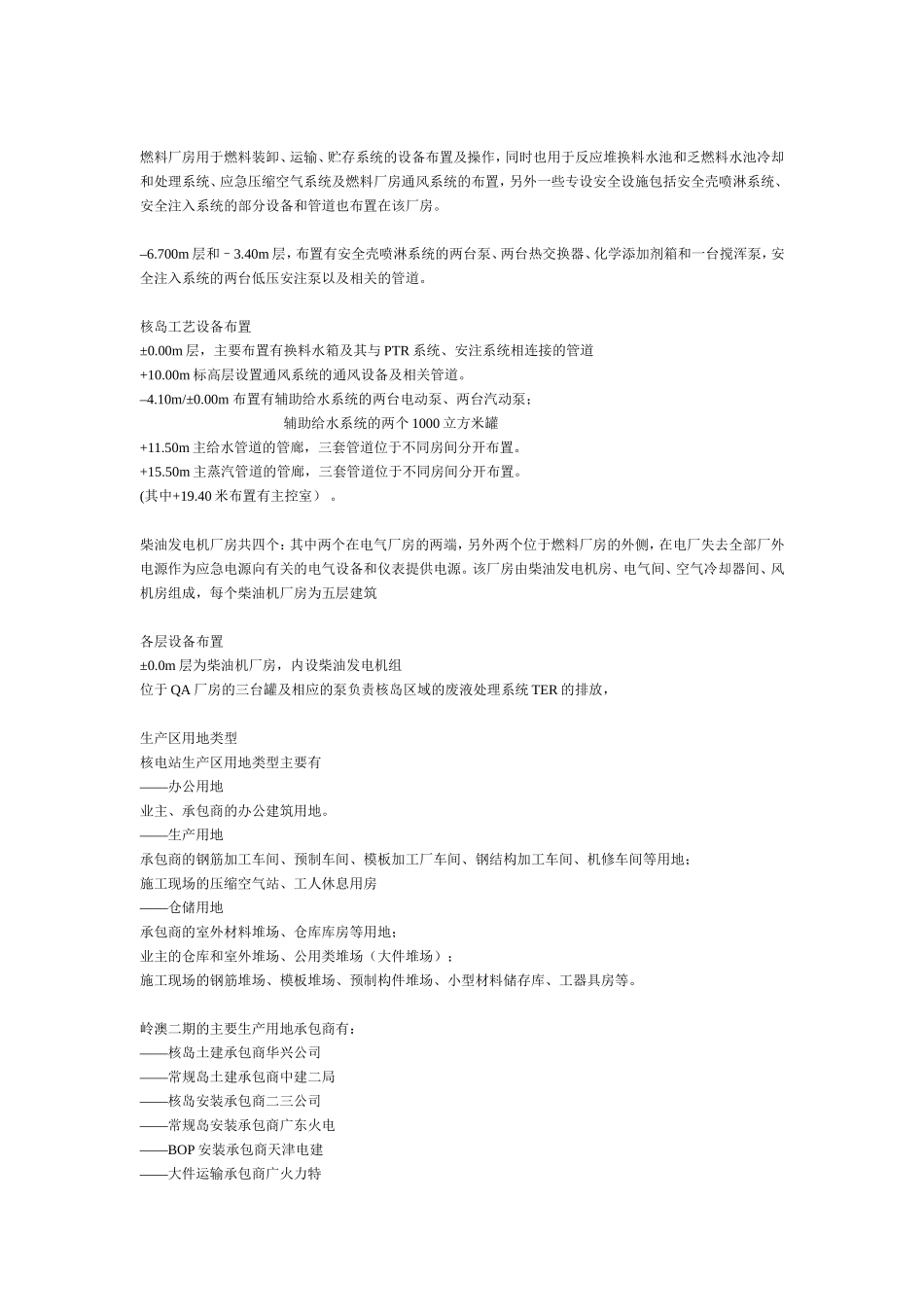

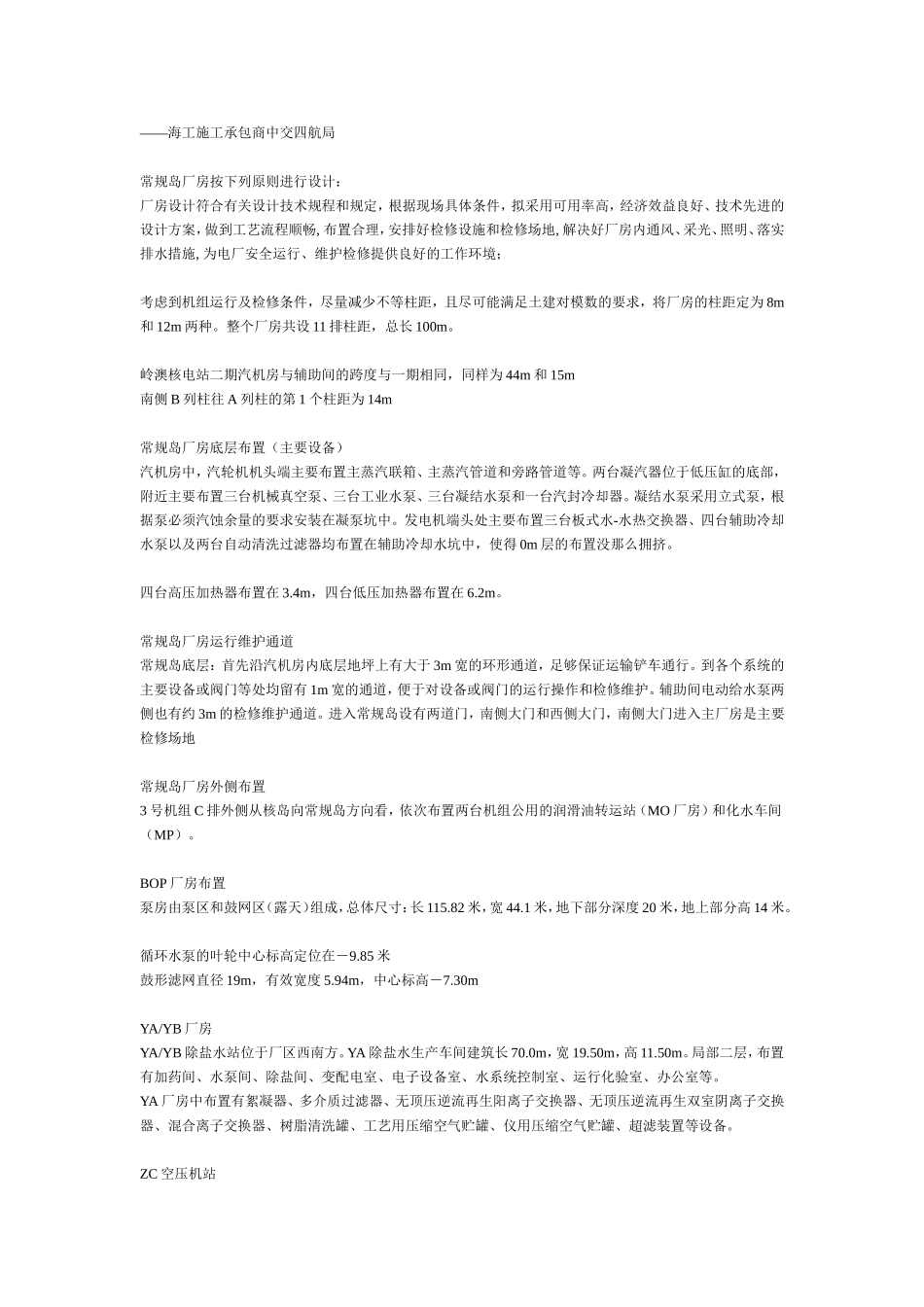

核电站厂区工艺设备布置核岛厂房布置原则1）满足工艺要求，便于设备运输，减少管线迂回纵横交叉；2）以反应堆厂房为中心，辅助厂房和燃料厂房应设在同一基岩的基垫层上；3）双机组一般采用对称布置，公用辅助厂房；4）强放防护区尽可能建的紧凑并只准有一个出入口；5）执行安全注入和安全壳喷淋的系统尽可能地设置在靠近反应堆厂房的地方；6）反应堆厂房与电气厂房、辅助厂房的连接区应考虑足够的空间以满足贯穿件的设置；7）设备布置要有利于地理位置上的分散（实体分隔）；8）设备布置还应满足在电站正常或事故状态下仍能满足其功能要求。组成核岛区域主厂房群综合整体的建筑物分别是：反应堆厂房二座（通过核辅助厂房对称布置）核辅助厂房（包括设备冷却水厂房）燃料厂房（包括换料水箱）电气厂房连接厂房与辅助给水箱厂房柴油发电机厂房（四座）反应堆厂房由基础板，带钢衬里的圆柱形预应力钢筋混凝土安全壳及其内部结构组成。密闭的反应堆厂房安全壳是核电站第三道安全屏障，属安全一级，抗震I类建筑物。核岛各层设备布置根据设备布置并考虑屏蔽要求反应堆厂房主要分六个层次：–3.40m层，布置有：三台安注箱、安全壳连续通风系统的三台风机、反应堆冷却剂疏水箱、一个反应堆冷却剂泵消防水回收箱、堆坑通风系统的风机、化容系统的再生热交换器、两台余热排出热交换器、四台地坑过滤器。±0.00m层，从–3.50m延伸的安注箱和余热排出热交换器、人员应急闸门、余热排出系统的两台泵、稳压器的泄压箱。+5.00m层，三台蒸汽发生器、主泵、主回路过渡段管道、仪表用压缩空气贮气罐、过剩下泄热交换器、余热排出热交换器。+8.00m层，主管道热段管道、冷段管道、波动管、堆内构件贮存池、换料通道、人员闸门。+15.50m层：稳压器、主蒸汽管道。+20.00m层主要是设备平台，在堆坑及堆内构件贮存池上部设有装卸料机。接近穹顶布置的是跨整个反应堆厂房的环形吊车核辅助厂房是两台机组共享的厂房，主要布置反应堆的辅助系统及其设备，核岛±0.00m层:固体废物处理系统化学和容积控制系统+5.00m层主要布置：固体废物处理系统+7.30m层：固体废物处理系统核辅助厂房的主要系统：化学和容积控制系统、三废处理系统和硼回收系统等。燃料厂房用于燃料装卸、运输、贮存系统的设备布置及操作，同时也用于反应堆换料水池和乏燃料水池冷却和处理系统、应急压缩空气系统及燃料厂房通风系统的布置，另外一些专设安全设施包括安全壳喷淋系统、安全注入系统的部分设备和管道也布置在该厂房。–6.700m层和–3.40m层，布置有安全壳喷淋系统的两台泵、两台热交换器、化学添加剂箱和一台搅浑泵，安全注入系统的两台低压安注泵以及相关的管道。核岛工艺设备布置±0.00m层，主要布置有换料水箱及其与PTR系统、安注系统相连接的管道+10.00m标高层设置通风系统的通风设备及相关管道。–4.10m/±0.00m布置有辅助给水系统的两台电动泵、两台汽动泵；辅助给水系统的两个1000立方米罐+11.50m主给水管道的管廊，三套管道位于不同房间分开布置。+15.50m主蒸汽管道的管廊，三套管道位于不同房间分开布置。(其中+19.40米布置有主控室）。柴油发电机厂房共四个：其中两个在电气厂房的两端，另外两个位于燃料厂房的外侧，在电厂失去全部厂外电源作为应急电源向有关的电气设备和仪表提供电源。该厂房由柴油发电机房、电气间、空气冷却器间、风机房组成，每个柴油机厂房为五层建筑各层设备布置±0.0m层为柴油机厂房，内设柴油发电机组位于QA厂房的三台罐及相应的泵负责核岛区域的废液处理系统TER的排放，生产区用地类型核电站生产区用地类型主要有——办公用地业主、承包商的办公建筑用地。——生产用地承包商的钢筋加工车间、预制车间、模板加工厂车间、钢结构加工车间、机修车间等用地；施工现场的压缩空气站、工人休息用房——仓储用地承包商的室外材料堆场、仓库库房等用地；业主的仓库和室外堆场、公用类堆场（大件堆场）；施工现场的钢筋堆场、模板堆场、预制构件堆场、小型材料储存库、工器具房等。岭澳二期的主要生产用地承包商有：——核岛土建承包商华兴公司——常规岛土建承包商中建二局——核岛安装承包商二三公司...
