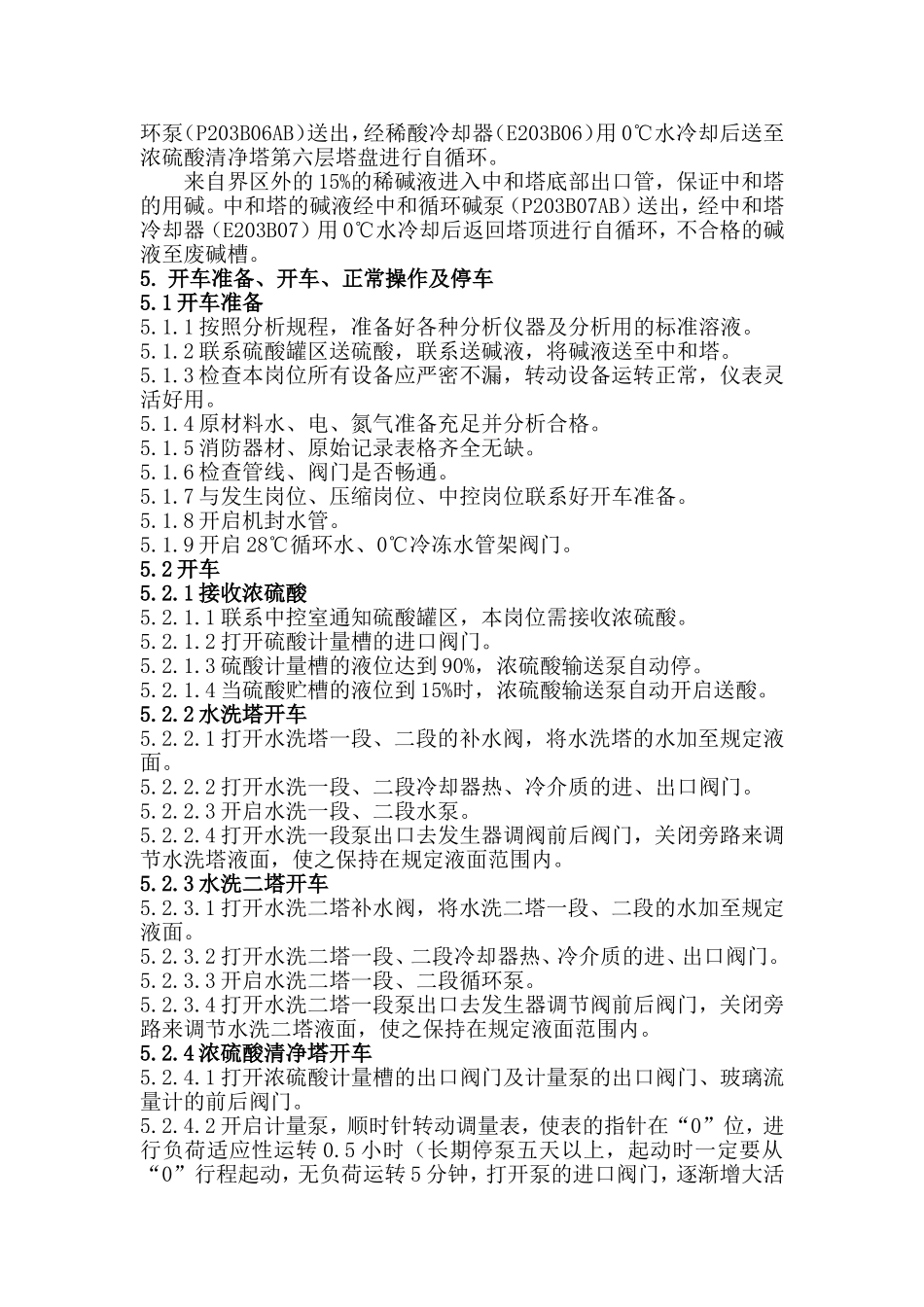

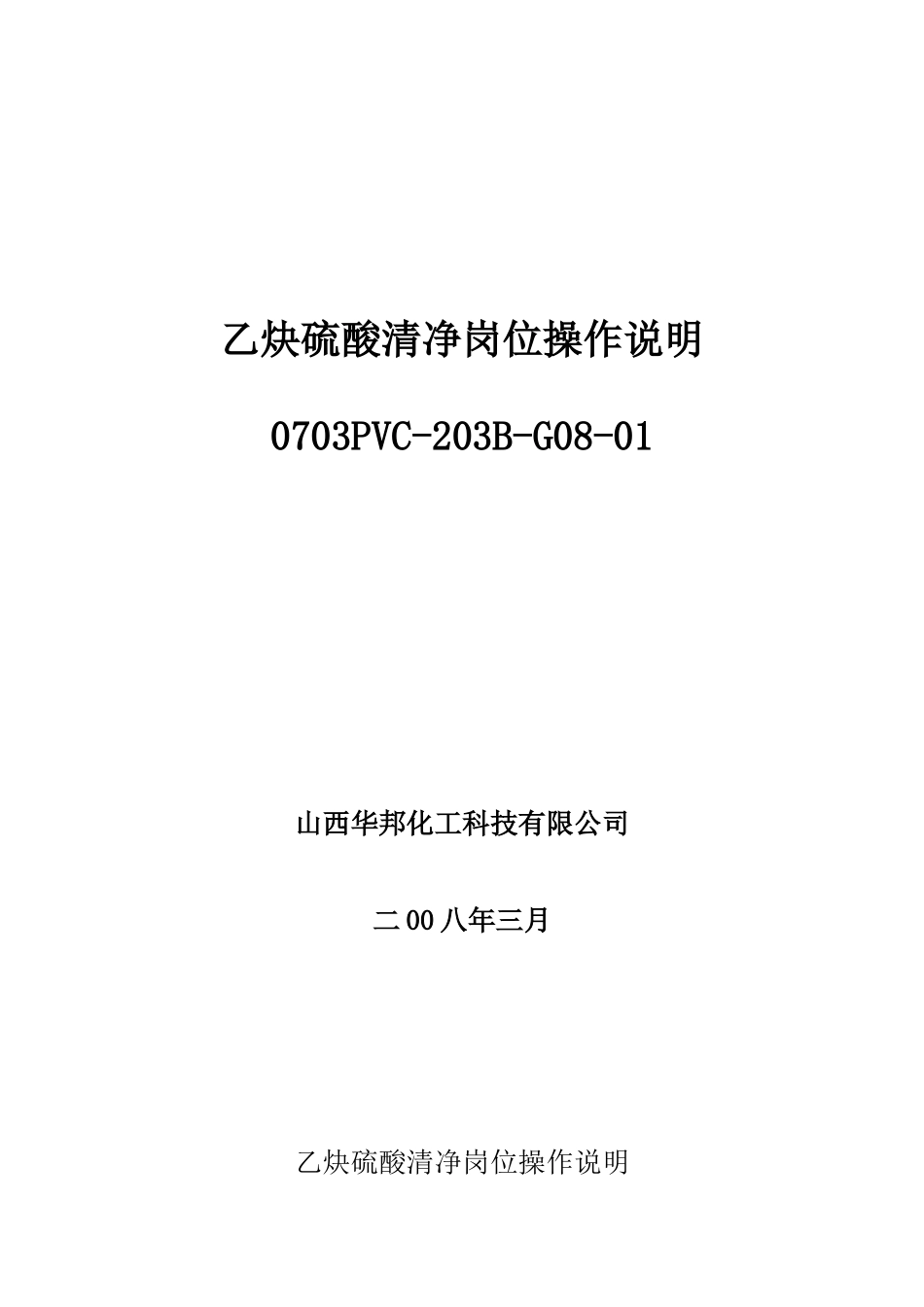

乙炔硫酸清净岗位操作说明0703PVC-203B-G08-01山西华邦化工科技有限公司二00八年三月乙炔硫酸清净岗位操作说明1.岗位工作任务负责将粗乙炔冷却至≤10℃，除去粗乙炔中的水分，用浓硫酸(98%)除去粗乙炔气中的硫磷等杂质，同时负责中和塔的碱液循环以及本工段的部分分析项目。2.岗位工作原理利用浓硫酸的氧化作用，除去粗乙炔气中的硫、磷等有害杂质，反应形成的少量SO2在中和塔除去。化学反应原理如下：3H2S+H2SO4→4H2O+4SH2S+H2SO4→S+2H2O+SO2↑(少量)SO2+2H2S→3S+2H2OH3P+2H2SO4→H3PO4+2H2O+2SH3PO4+3NaOH→Na3PO4+3H2OSO2+2NaOH→Na2SO3+H2O3.原料、中间产品及产品的技术规格3.1硫酸浓度：98%3.2乙炔气纯度：98.5%以上，无硫、磷，含水＜0.3%3.3废氢氧化钠溶液NaOH含量：≥5%4.岗位工艺流程叙述发生岗位送来的粗乙炔进入水洗塔（T203B01）进行降温冷却后，通过压缩岗位进行加压，加压后的粗乙炔进入水洗二塔（T203B02）再次进行冷却，冷却到≤10℃的乙炔气通过塔顶除雾器进入浓硫酸清净塔（T203B03），与浓硫酸直接接触，除去粗乙炔气带来的硫化氢、磷化氢等杂质，再经中和塔（T203B04）使粗乙炔气与碱液接触，除去乙炔气中的酸性物质，通过塔顶除雾器除去乙炔气中水分，精乙炔气送至氯乙烯合成岗位使用。水洗塔一段水洗液经水洗塔一段泵（P203B01AB）送出，一部分经并联的水洗一段冷却器（E203B01AB）用28℃循环水冷却后送至塔中进行自循环，一部分去乙炔发生器；二段水洗液经水洗塔二段泵（P203B02AB）送出，经水洗二段冷却器（E203B02）用0℃水冷却后送至塔顶进行自循环。水洗二塔一段水洗液经水洗二塔一段循环泵（P203B03AB）送出，一部分经水洗二塔一段冷却器（E203B03）用0℃水冷却后送至塔中进行自循环，一部分去乙炔发生器；二段水洗液经水洗二塔二段循环泵（P203B03BC）送出，经水洗二塔二段冷却器（E203B04）用0℃水冷却后送至塔顶进行自循环。从界区外送来的浓度为98%的浓硫酸送入浓硫酸计量槽（V203B01），经浓硫酸计量泵（P203B04AB）送至浓硫酸清净塔顶部；浓硫酸清净塔底部的稀酸由稀硫酸循环泵（P203B05AB）送出，一部分经稀酸冷却器（E203B05）用0℃水冷却后送至塔中进行干燥乙炔气自循环，一部分去硫酸罐区的废酸罐（V203B02AB），经废酸泵（P203B08AB）送至汽车槽车出售；从浓硫酸清净塔第四层塔盘出来的硫酸经浓酸循环泵（P203B06AB）送出，经稀酸冷却器（E203B06）用0℃水冷却后送至浓硫酸清净塔第六层塔盘进行自循环。来自界区外的15%的稀碱液进入中和塔底部出口管，保证中和塔的用碱。中和塔的碱液经中和循环碱泵（P203B07AB）送出，经中和塔冷却器（E203B07）用0℃水冷却后返回塔顶进行自循环，不合格的碱液至废碱槽。5.开车准备、开车、正常操作及停车5.1开车准备5.1.1按照分析规程，准备好各种分析仪器及分析用的标准溶液。5.1.2联系硫酸罐区送硫酸，联系送碱液，将碱液送至中和塔。5.1.3检查本岗位所有设备应严密不漏，转动设备运转正常，仪表灵活好用。5.1.4原材料水、电、氮气准备充足并分析合格。5.1.5消防器材、原始记录表格齐全无缺。5.1.6检查管线、阀门是否畅通。5.1.7与发生岗位、压缩岗位、中控岗位联系好开车准备。5.1.8开启机封水管。5.1.9开启28℃循环水、0℃冷冻水管架阀门。5.2开车5.2.1接收浓硫酸5.2.1.1联系中控室通知硫酸罐区，本岗位需接收浓硫酸。5.2.1.2打开硫酸计量槽的进口阀门。5.2.1.3硫酸计量槽的液位达到90%，浓硫酸输送泵自动停。5.2.1.4当硫酸贮槽的液位到15%时，浓硫酸输送泵自动开启送酸。5.2.2水洗塔开车5.2.2.1打开水洗塔一段、二段的补水阀，将水洗塔的水加至规定液面。5.2.2.2打开水洗一段、二段冷却器热、冷介质的进、出口阀门。5.2.2.3开启水洗一段、二段水泵。5.2.2.4打开水洗一段泵出口去发生器调阀前后阀门，关闭旁路来调节水洗塔液面，使之保持在规定液面范围内。5.2.3水洗二塔开车5.2.3.1打开水洗二塔补水阀，将水洗二塔一段、二段的水加至规定液面。5.2.3.2打开水洗二塔一段、二段冷却器热、冷介质的进、出口阀门。5.2.3.3开启水洗二塔一段、二段循环泵。5.2.3.4打开水洗二塔一段泵出口去发生器调节阀...
