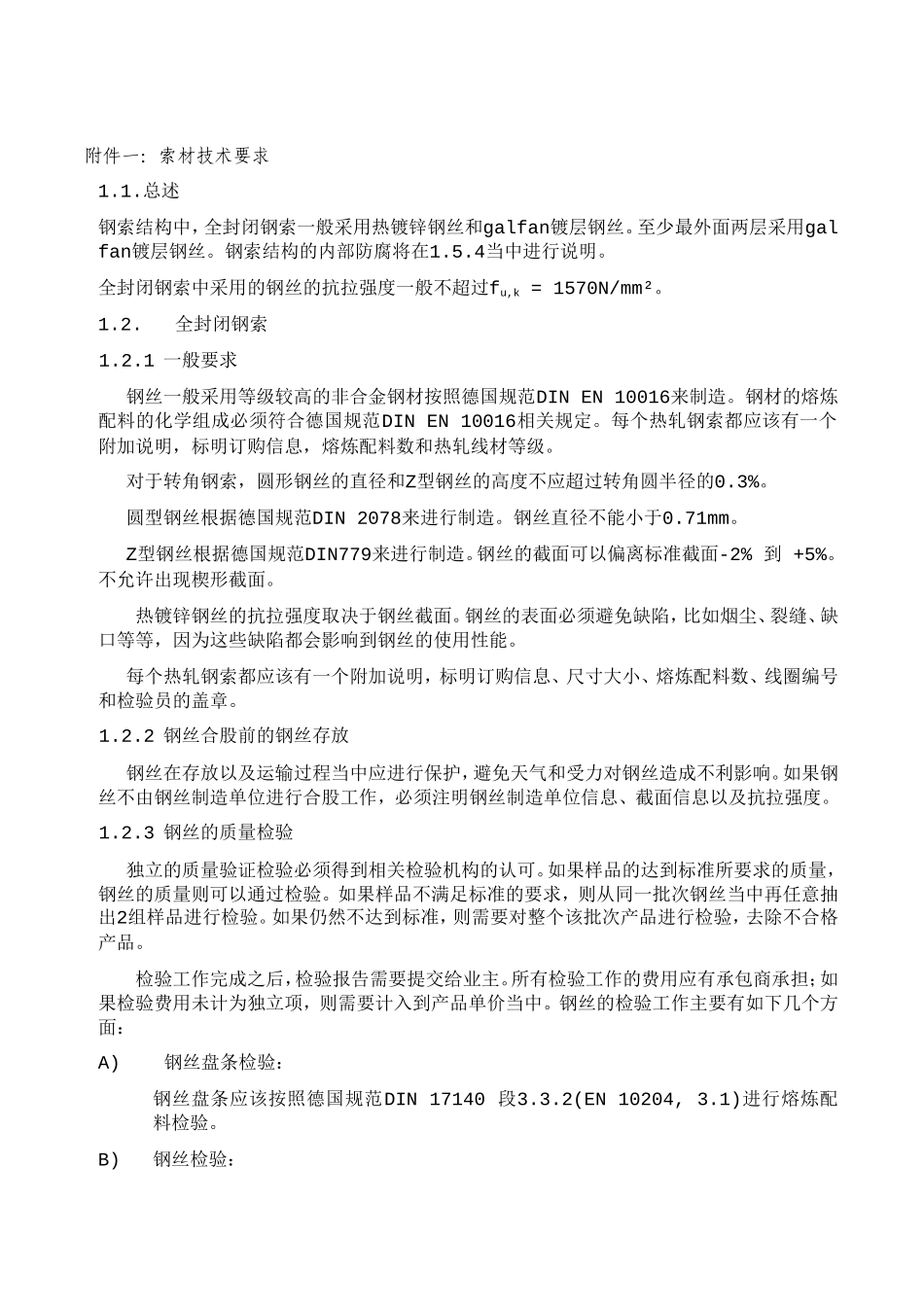

附件一：索材技术要求1.1.总述钢索结构中，全封闭钢索一般采用热镀锌钢丝和galfan镀层钢丝。至少最外面两层采用galfan镀层钢丝。钢索结构的内部防腐将在1.5.4当中进行说明。全封闭钢索中采用的钢丝的抗拉强度一般不超过fu,k=1570N/mm²。1.2.全封闭钢索1.2.1一般要求钢丝一般采用等级较高的非合金钢材按照德国规范DINEN10016来制造。钢材的熔炼配料的化学组成必须符合德国规范DINEN10016相关规定。每个热轧钢索都应该有一个附加说明，标明订购信息，熔炼配料数和热轧线材等级。对于转角钢索，圆形钢丝的直径和Z型钢丝的高度不应超过转角圆半径的0.3%。圆型钢丝根据德国规范DIN2078来进行制造。钢丝直径不能小于0.71mm。Z型钢丝根据德国规范DIN779来进行制造。钢丝的截面可以偏离标准截面-2%到+5%。不允许出现楔形截面。热镀锌钢丝的抗拉强度取决于钢丝截面。钢丝的表面必须避免缺陷，比如烟尘、裂缝、缺口等等，因为这些缺陷都会影响到钢丝的使用性能。每个热轧钢索都应该有一个附加说明，标明订购信息、尺寸大小、熔炼配料数、线圈编号和检验员的盖章。1.2.2钢丝合股前的钢丝存放钢丝在存放以及运输过程当中应进行保护，避免天气和受力对钢丝造成不利影响。如果钢丝不由钢丝制造单位进行合股工作，必须注明钢丝制造单位信息、截面信息以及抗拉强度。1.2.3钢丝的质量检验独立的质量验证检验必须得到相关检验机构的认可。如果样品的达到标准所要求的质量，钢丝的质量则可以通过检验。如果样品不满足标准的要求，则从同一批次钢丝当中再任意抽出2组样品进行检验。如果仍然不达到标准，则需要对整个该批次产品进行检验，去除不合格产品。检验工作完成之后，检验报告需要提交给业主。所有检验工作的费用应有承包商承担；如果检验费用未计为独立项，则需要计入到产品单价当中。钢丝的检验工作主要有如下几个方面：A)钢丝盘条检验：钢丝盘条应该按照德国规范DIN17140段3.3.2(EN10204,3.1)进行熔炼配料检验。B)钢丝检验：在可用于合股的钢索当中抽取若干根钢丝进行检验。钢丝的长度必须足够用于重复试验。根据相应标准进行钢索检验：97按照DINEN10002进行受拉试验98按照DIN51211EN10204进行受弯试验99按照DIN51212(EN10204,2.3)进行扭转试验每5根钢索抽取一根进行检验：101按照DIN51213EN10204进行钢丝自重以及镀锌层粘着力检验102(EN10204,2.3)对圆型钢丝和Z型钢丝的尺寸大小进行精确检验抗拉试验不仅测量钢丝的抗拉强度，还测量钢丝的破坏应变，最终的破坏变形必须达到如下的最小值：无镀层钢丝最小值：3.5%如果长度=10x直径或11.3x(Z型钢丝面积)镀层钢丝4.2%min.whenLo=10xDorLo=11.3x(Z型钢丝面积)如果要对钢丝的几何尺寸进行测量，则由两个垂直放置的测量仪器进行确定。对于型钢，横截面面积由重量除以g=7.85kg/dm3来确定。1.3.全封闭钢索1.3.1钢索的结构和力学性能全封闭钢索使用的钢丝分为圆型钢丝和Z型钢丝。钢丝的截面和结构组成由制造单位来确定。一般来说，全封闭钢索至少应还有两层Z型钢丝，钢索结构必须可以可以弯曲20度的角度。全封闭钢索，除了三层外侧Z型钢丝，所有钢丝都应该采用厚镀锌钢丝。Z型钢丝应该含有最小重量为300g/m²的galfan镀层。钢丝镀层采用热镀锌方法。保护层金属采用融入熔融状态下的锌、铝合金。Galfan涂层技术在1984年已经通过专利认证。业主应能够随时了解到钢索结构的有关信息，并认可钢索结构的生产。钢索的弹性模量为E=160,000+5000N/mm²。钢索长度应该满足弹性模量和钢索进行相应转角的要求。钢丝通过左右手交替捻制而成钢索必须紧密地绑扎起来，比如，钢丝必须紧密相贴，不允许钢丝弯曲。钢索的内部防腐采用内部填充材料，填充材料主要为粘性无机锌涂料。内部填料必须和钢索的镀锌层和galfan涂层兼容。填充内部配料时必须注意外侧三层钢丝不应进行填充，内部填充主要用于钢索的防腐作用。钢索上应该标明钢索夹具、接头和支座的位置。钢索接头锚固采用热熔的锌合金按照DIN1743来进行锚固。1.3.2钢索的质量检验钢丝的质量检验方法在这里同样适用。检验方法主要包括以下几个方面：A)尺寸精确检验钢索的外径检验：钢索的外径是由距两端部1m处，由2...
