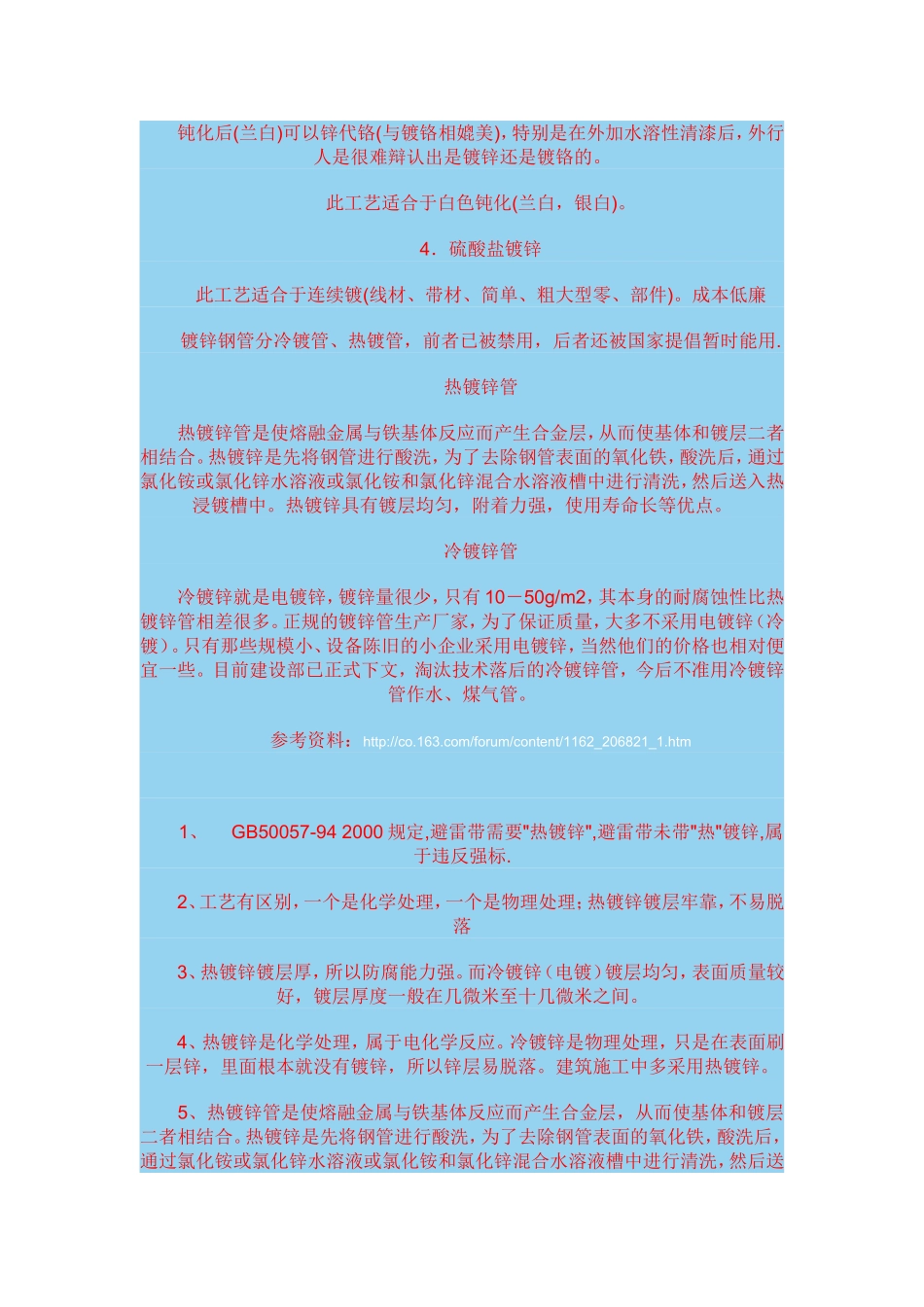

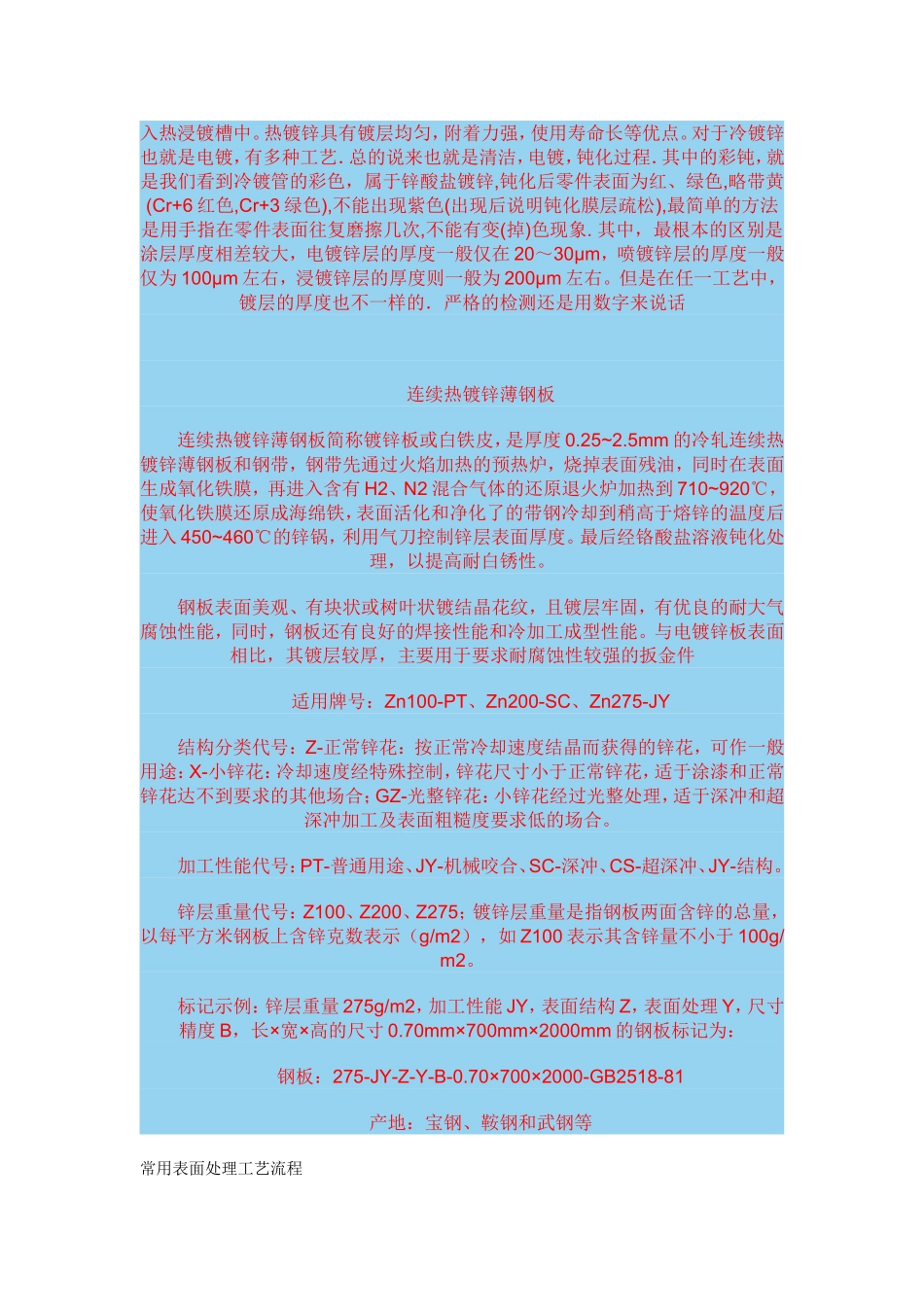

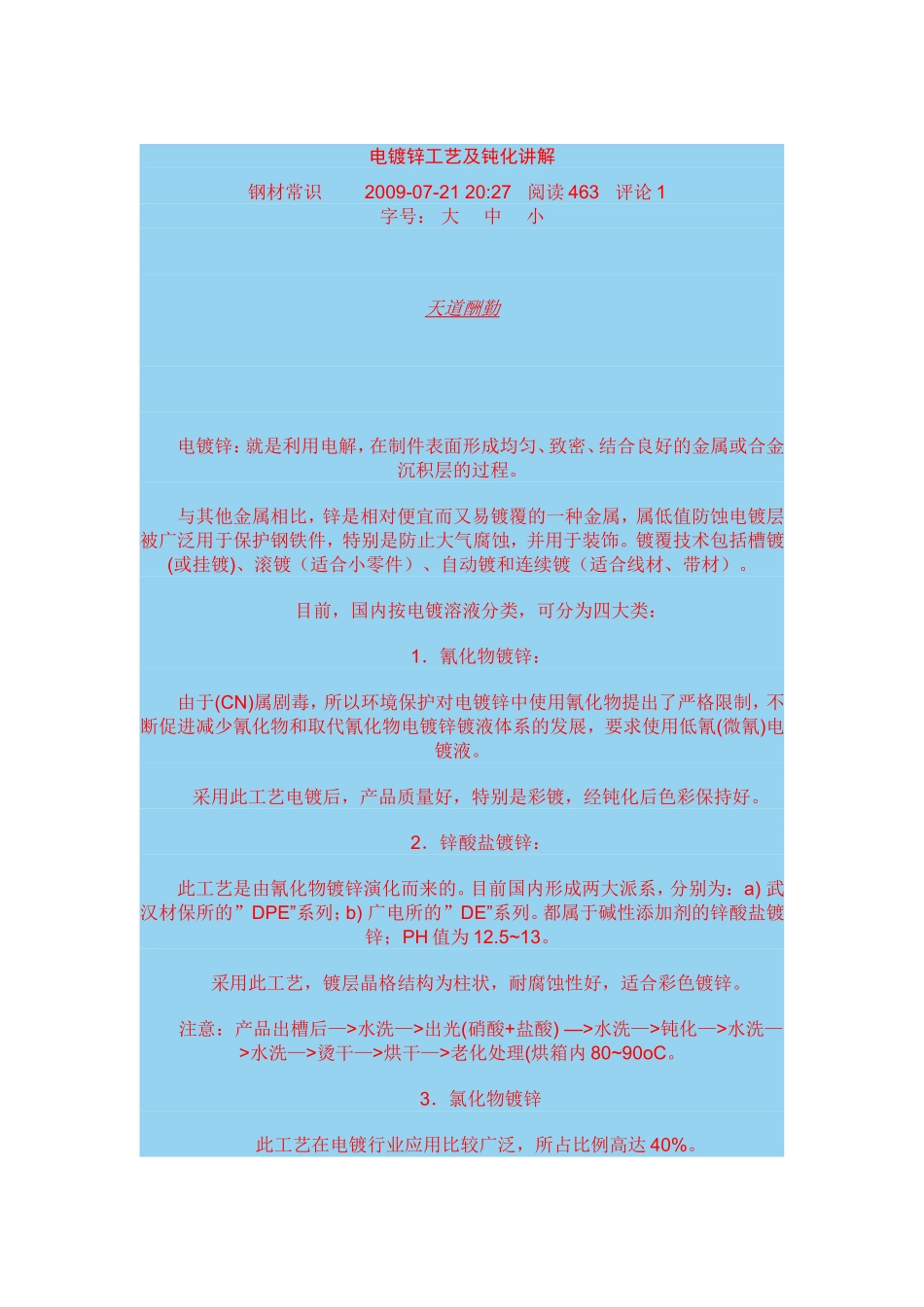

电镀锌工艺及钝化讲解钢材常识2009-07-2120:27阅读463评论1字号：大中小天道酬勤电镀锌：就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层被广泛用于保护钢铁件，特别是防止大气腐蚀，并用于装饰。镀覆技术包括槽镀(或挂镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）。目前，国内按电镀溶液分类，可分为四大类：1．氰化物镀锌：由于(CN)属剧毒，所以环境保护对电镀锌中使用氰化物提出了严格限制，不断促进减少氰化物和取代氰化物电镀锌镀液体系的发展，要求使用低氰(微氰)电镀液。采用此工艺电镀后，产品质量好，特别是彩镀，经钝化后色彩保持好。2．锌酸盐镀锌：此工艺是由氰化物镀锌演化而来的。目前国内形成两大派系，分别为：a)武汉材保所的”DPE”系列；b)广电所的”DE”系列。都属于碱性添加剂的锌酸盐镀锌；PH值为12.5~13。采用此工艺，镀层晶格结构为柱状，耐腐蚀性好，适合彩色镀锌。注意：产品出槽后—>水洗—>出光(硝酸+盐酸)—>水洗—>钝化—>水洗—>水洗—>烫干—>烘干—>老化处理(烘箱内80~90oC。3．氯化物镀锌此工艺在电镀行业应用比较广泛，所占比例高达40%。钝化后(兰白)可以锌代铬(与镀铬相媲美)，特别是在外加水溶性清漆后，外行人是很难辩认出是镀锌还是镀铬的。此工艺适合于白色钝化(兰白，银白)。4．硫酸盐镀锌此工艺适合于连续镀(线材、带材、简单、粗大型零、部件)。成本低廉镀锌钢管分冷镀管、热镀管，前者已被禁用，后者还被国家提倡暂时能用.热镀锌管热镀锌管是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。热镀锌是先将钢管进行酸洗，为了去除钢管表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。冷镀锌管冷镀锌就是电镀锌，镀锌量很少，只有10－50g/m2，其本身的耐腐蚀性比热镀锌管相差很多。正规的镀锌管生产厂家，为了保证质量，大多不采用电镀锌（冷镀）。只有那些规模小、设备陈旧的小企业采用电镀锌，当然他们的价格也相对便宜一些。目前建设部已正式下文，淘汰技术落后的冷镀锌管，今后不准用冷镀锌管作水、煤气管。参考资料：http://co.163.com/forum/content/1162_206821_1.htm1、GB50057-942000规定,避雷带需要"热镀锌",避雷带未带"热"镀锌,属于违反强标.2、工艺有区别，一个是化学处理，一个是物理处理；热镀锌镀层牢靠，不易脱落3、热镀锌镀层厚，所以防腐能力强。而冷镀锌（电镀）镀层均匀，表面质量较好，镀层厚度一般在几微米至十几微米之间。4、热镀锌是化学处理，属于电化学反应。冷镀锌是物理处理，只是在表面刷一层锌，里面根本就没有镀锌，所以锌层易脱落。建筑施工中多采用热镀锌。5、热镀锌管是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。热镀锌是先将钢管进行酸洗，为了去除钢管表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。对于冷镀锌也就是电镀，有多种工艺．总的说来也就是清洁，电镀，钝化过程．其中的彩钝，就是我们看到冷镀管的彩色，属于锌酸盐镀锌,钝化后零件表面为红、绿色,略带黄(Cr+6红色,Cr+3绿色),不能出现紫色(出现后说明钝化膜层疏松),最简单的方法是用手指在零件表面往复磨擦几次,不能有变(掉)色现象.其中，最根本的区别是涂层厚度相差较大，电镀锌层的厚度一般仅在20～30μm，喷镀锌层的厚度一般仅为100μm左右，浸镀锌层的厚度则一般为200μm左右。但是在任一工艺中，镀层的厚度也不一样的．严格的检测还是用数字来说话连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到...
