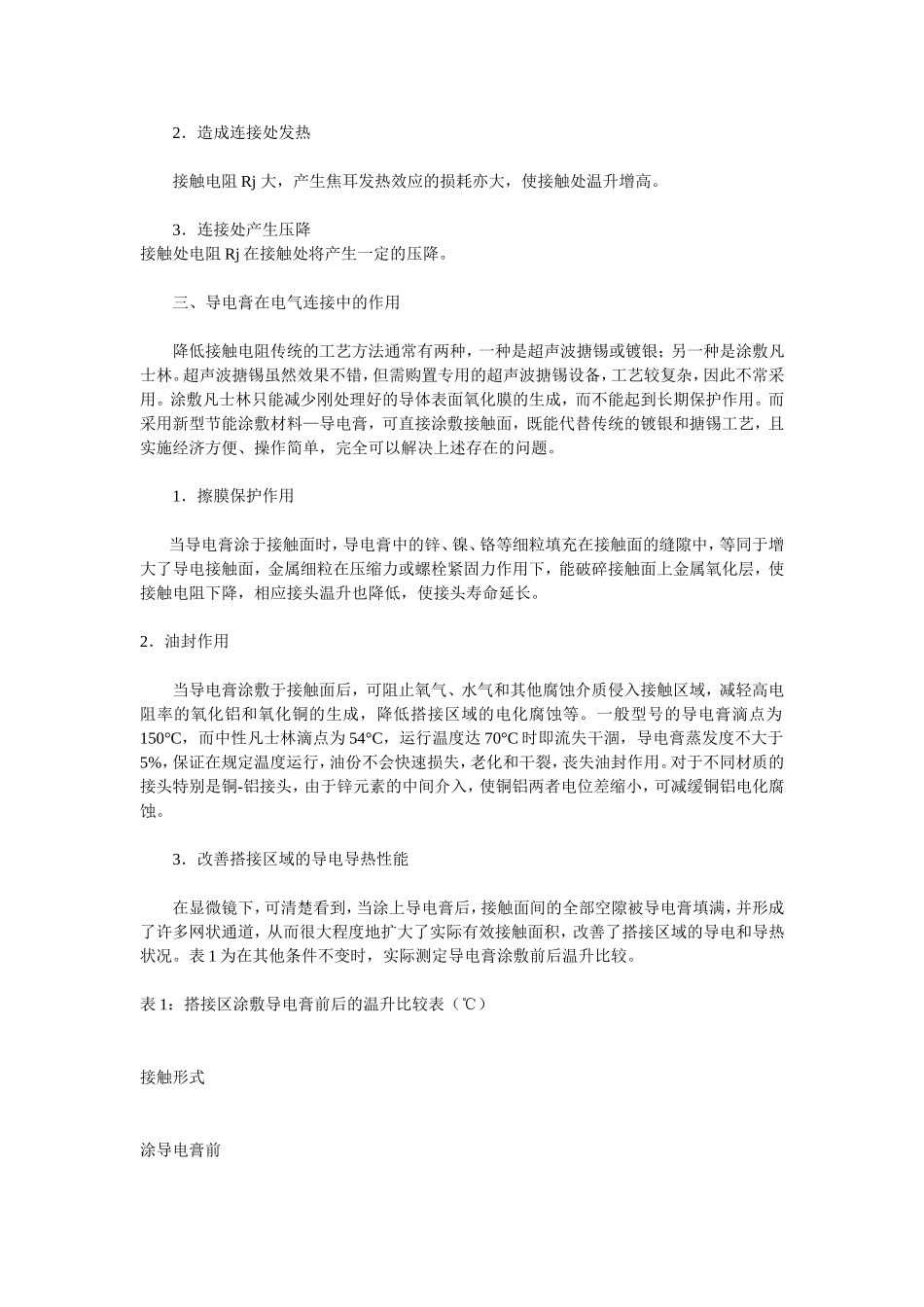

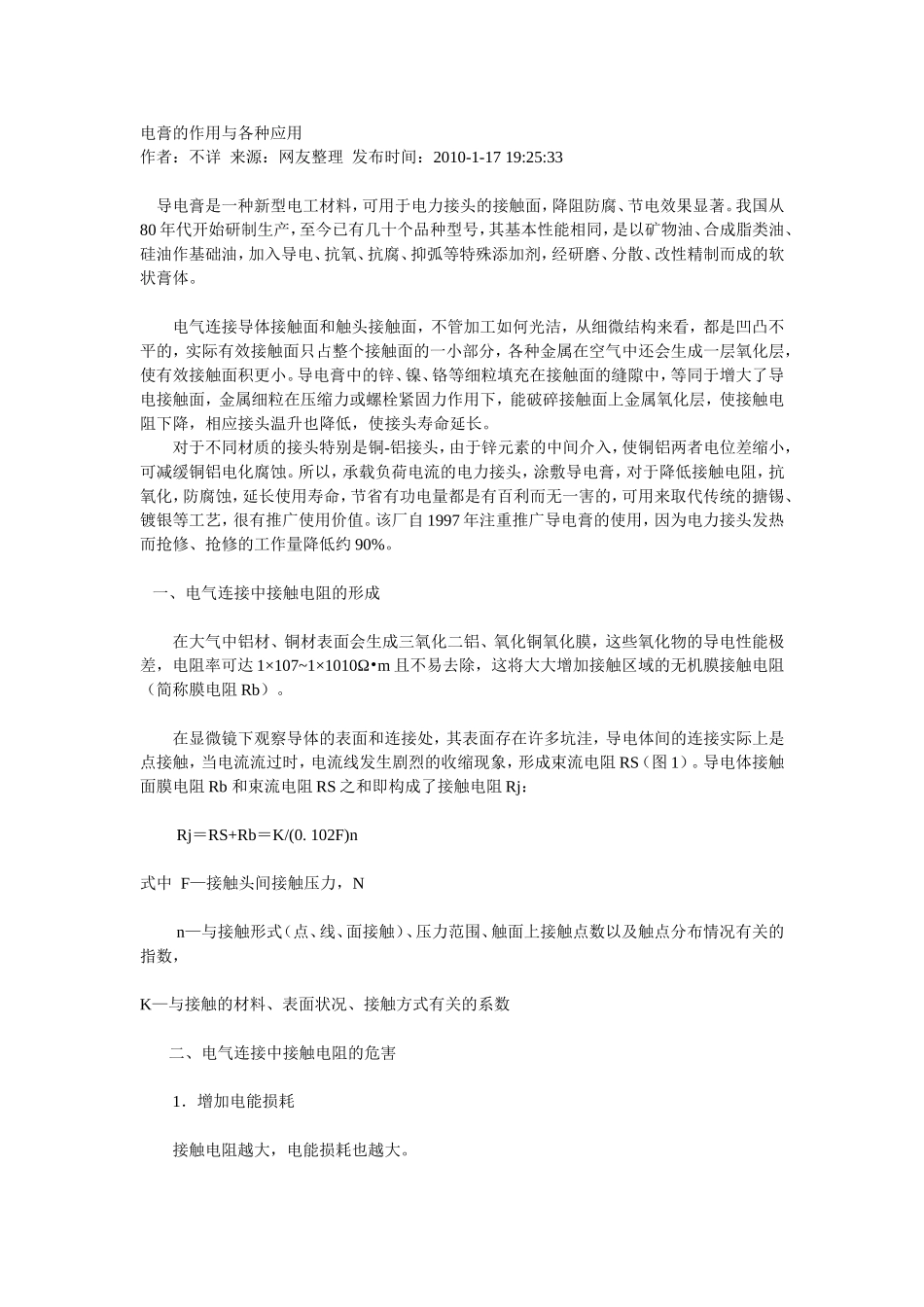

电膏的作用与各种应用作者：不详来源：网友整理发布时间：2010-1-1719:25:33导电膏是一种新型电工材料，可用于电力接头的接触面，降阻防腐、节电效果显著。我国从80年代开始研制生产，至今已有几十个品种型号，其基本性能相同，是以矿物油、合成脂类油、硅油作基础油，加入导电、抗氧、抗腐、抑弧等特殊添加剂，经研磨、分散、改性精制而成的软状膏体。电气连接导体接触面和触头接触面，不管加工如何光洁，从细微结构来看，都是凹凸不平的，实际有效接触面只占整个接触面的一小部分，各种金属在空气中还会生成一层氧化层，使有效接触面积更小。导电膏中的锌、镍、铬等细粒填充在接触面的缝隙中，等同于增大了导电接触面，金属细粒在压缩力或螺栓紧固力作用下，能破碎接触面上金属氧化层，使接触电阻下降，相应接头温升也降低，使接头寿命延长。对于不同材质的接头特别是铜-铝接头，由于锌元素的中间介入，使铜铝两者电位差缩小，可减缓铜铝电化腐蚀。所以，承载负荷电流的电力接头，涂敷导电膏，对于降低接触电阻，抗氧化，防腐蚀，延长使用寿命，节省有功电量都是有百利而无一害的，可用来取代传统的搪锡、镀银等工艺，很有推广使用价值。该厂自1997年注重推广导电膏的使用，因为电力接头发热而抢修、抢修的工作量降低约90%。一、电气连接中接触电阻的形成在大气中铝材、铜材表面会生成三氧化二铝、氧化铜氧化膜，这些氧化物的导电性能极差，电阻率可达1×107~1×1010Ω•m且不易去除，这将大大增加接触区域的无机膜接触电阻（简称膜电阻Rb）。在显微镜下观察导体的表面和连接处，其表面存在许多坑洼，导电体间的连接实际上是点接触，当电流流过时，电流线发生剧烈的收缩现象，形成束流电阻RS（图1）。导电体接触面膜电阻Rb和束流电阻RS之和即构成了接触电阻Rj：Rj＝RS+Rb＝K/(0.102F)n式中F—接触头间接触压力，Nn—与接触形式（点、线、面接触）、压力范围、触面上接触点数以及触点分布情况有关的指数，K—与接触的材料、表面状况、接触方式有关的系数二、电气连接中接触电阻的危害1．增加电能损耗接触电阻越大，电能损耗也越大。2．造成连接处发热接触电阻Rj大，产生焦耳发热效应的损耗亦大，使接触处温升增高。3．连接处产生压降接触处电阻Rj在接触处将产生一定的压降。三、导电膏在电气连接中的作用降低接触电阻传统的工艺方法通常有两种，一种是超声波搪锡或镀银；另一种是涂敷凡士林。超声波搪锡虽然效果不错，但需购置专用的超声波搪锡设备，工艺较复杂，因此不常采用。涂敷凡士林只能减少刚处理好的导体表面氧化膜的生成，而不能起到长期保护作用。而采用新型节能涂敷材料—导电膏，可直接涂敷接触面，既能代替传统的镀银和搪锡工艺，且实施经济方便、操作简单，完全可以解决上述存在的问题。1．擦膜保护作用当导电膏涂于接触面时，导电膏中的锌、镍、铬等细粒填充在接触面的缝隙中，等同于增大了导电接触面，金属细粒在压缩力或螺栓紧固力作用下，能破碎接触面上金属氧化层，使接触电阻下降，相应接头温升也降低，使接头寿命延长。2．油封作用当导电膏涂敷于接触面后，可阻止氧气、水气和其他腐蚀介质侵入接触区域，减轻高电阻率的氧化铝和氧化铜的生成，降低搭接区域的电化腐蚀等。一般型号的导电膏滴点为150°С，而中性凡士林滴点为54°С，运行温度达70°С时即流失干涸，导电膏蒸发度不大于5%，保证在规定温度运行，油份不会快速损失，老化和干裂，丧失油封作用。对于不同材质的接头特别是铜-铝接头，由于锌元素的中间介入，使铜铝两者电位差缩小，可减缓铜铝电化腐蚀。3．改善搭接区域的导电导热性能在显微镜下，可清楚看到，当涂上导电膏后，接触面间的全部空隙被导电膏填满，并形成了许多网状通道，从而很大程度地扩大了实际有效接触面积，改善了搭接区域的导电和导热状况。表1为在其他条件不变时，实际测定导电膏涂敷前后温升比较。表1：搭接区涂敷导电膏前后的温升比较表（℃）接触形式涂导电膏前涂导电膏后Al-Al3429Cu-Cu3028Cu-Al3630四、导电膏的涂敷工艺及应用1．导电膏的分类按全国节电办颁发的“电接触导电膏及其应用技术条件暂行规定（试行）”中的第4...
